Вопрос «изотерма или реф» возникает обычно в одном и том же месте — когда груз уже собран, а диспетчер спрашивает про температурный режим. Разница между кузовами на вид формальная: оба фургона белые, у обоих утеплённые стены. На деле это разные инструменты. Изотермический фургон удерживает ту температуру, которую груз имеет на погрузке, и только замедляет её изменение. Рефрижератор температуру создаёт и держит заданное значение независимо от того, что за бортом.
Ошибка в выборе стоит денег дважды. Взяли изотерму там, где нужен реф, — часть партии приезжает браком: плавленый шоколад, подтёкшее мороженое, промороженная эмульсионная краска. Взяли реф там, где хватало изотермы, — переплатили 20–40% ставки плюс топливо холодильной установки, которое считают отдельно. Решение принимают не по названию груза, а по трём цифрам: допустимый температурный коридор, длина плеча в часах и температура наружного воздуха на маршруте.
Ниже — устройство обоих кузовов, классы по СПС, таблицы «груз — режим — кузов», работа с сухим льдом и термоконтейнерами, разница в цене подачи и те места, где чаще всего рвётся температурная цепочка.

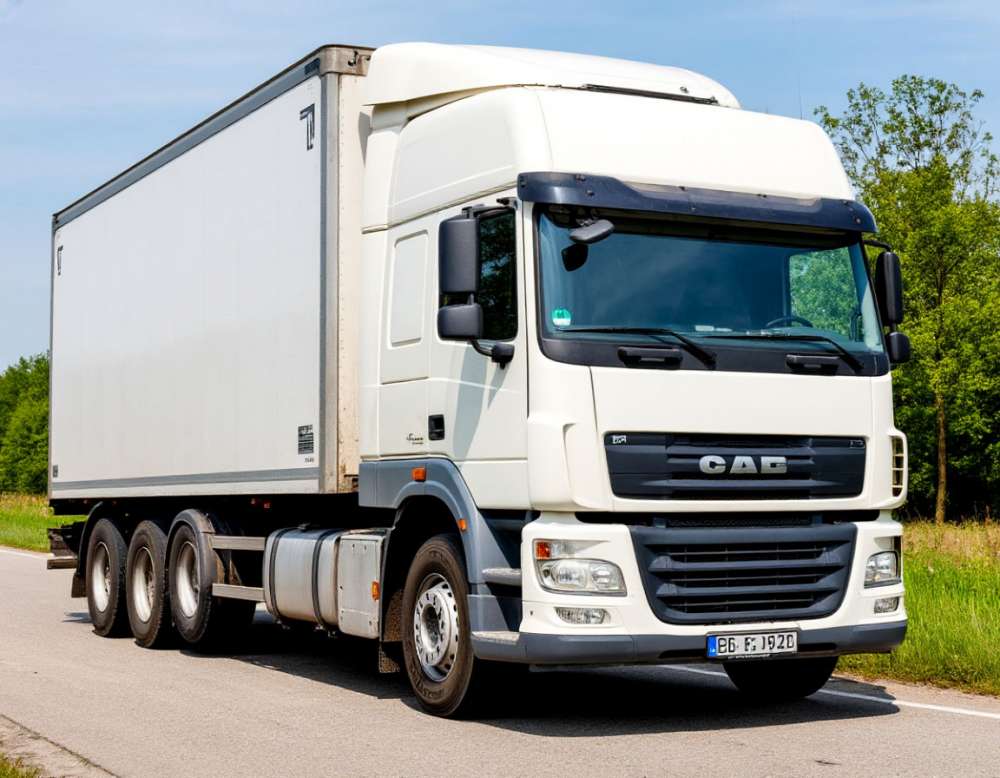

Как устроен изотермический фургон
Изотермический кузов — термос на колёсах. Его собирают из сэндвич-панелей: два слоя стеклопластика или оцинкованной стали, между ними жёсткий пенополиуретан. Толщина панели у стен и дверей 40–80 мм, у пола — 60–100 мм, потому что пол принимает нагрузку от паллет и рохли. Панели стыкуют по системе «шип-паз», швы проливают герметиком, углы усиливают профилем.
Ключевой параметр — коэффициент теплопередачи K в Вт/(м²·К): сколько тепла проходит через квадратный метр кузова при разнице в один градус. Чем меньше K, тем лучше термос. По нему кузова делят на два класса:
- IN (обычный изотермический) — K не более 0,7 Вт/(м²·К), панели 40–50 мм. Короткое плечо и грузы с широким допуском.
- IR (усиленный) — K не более 0,4 Вт/(м²·К), панели 70–100 мм, двери с двойным контуром уплотнения. Это база любого рефрижератора: установку ставят только на кузов IR, иначе она не вытянет режим.
На практике разница ощущается так. Кузов IN при наружных −20 °C и грузе, загруженном при +18 °C, за 8 часов хода теряет 6–9 градусов, кузов IR — 3–5. Цифры ориентировочные: многое зависит от возраста кузова, состояния уплотнителей и от того, сколько раз открывали дверь. Старый фургон с продавленным полом работает хуже паспортного класса — влага набирается в пенополиуретан, и утеплитель перестаёт быть утеплителем.
Главное ограничение: изотерма не производит ни холод, ни тепло. Замороженная рыба −18 °C, загруженная летом при +30 °C, через сутки будет не −18, а −8…−10 °C — то есть размороженный полуфабрикат с нарушенным режимом. Зимой то же наоборот: бочка водоэмульсионной краски при наружных −25 °C продержится в изотерме 10–14 часов, дальше начнёт схватываться по стенке тары.
Что добавляет рефрижератор
Рефрижератор — кузов класса IR плюс холодильно-отопительная установка. Её вешают на переднюю стенку, конденсатор снаружи, испаритель с вентиляторами внутри гонит воздух по потолку к задним дверям и обратно по полу. Отсюда правило: груз нельзя штабелировать вплотную к потолку и ставить впритык к передней стенке — перекроете контур циркуляции и получите в середине фургона тёплое пятно на 4–6 градусов выше заданного.
Привод бывает двух типов. Автономный дизельный — у агрегата свой бак на 20–40 литров, расход 1,5–3,5 л/ч в зависимости от режима и погоды; такой реф держит температуру на стоянке и при заглушенном тягаче, что критично на ночёвке и в очереди на выгрузку. Сплит-система с приводом от двигателя автомобиля дешевле, но на длительной стоянке перестаёт морозить — на дальнее плечо её не берут.
Рабочий диапазон современной установки — примерно от −25 до +12 °C, и она умеет обогрев. Режим «тепло» — это не печка салона, а реверс цикла или тэны в контуре: в кузов идёт воздух +2…+12 °C, когда снаружи −30 °C. Именно им зимой везут всё, что боится замерзания.
Классы по СПС (ATP) и что они значат в заявке
Соглашение СПС делит транспорт по способности держать внутреннюю температуру при наружных +30 °C. Класс указан в свидетельстве на кузов. В заявке достаточно назвать нужный режим в градусах — класс подберёт диспетчер, но таблица объясняет, почему «реф на −20» дороже «рефа на 0».
| Класс | Температура в кузове | Класс изоляции | Что возят |
|---|---|---|---|
| A | от +12 до 0 °C | IN или IR | Овощи, фрукты, напитки, косметика |
| B | от +12 до −10 °C | IR | Молочка, охлаждённое мясо, тесто |
| C | от +12 до −20 °C | IR | Заморозка: мясо, рыба, ягода |
| D | не выше 0 °C | IN или IR | Узкий сегмент, в сборных встречается редко |
| E | не выше −10 °C | IR | Заморозка среднего режима |
| F | не выше −20 °C | IR | Глубокая заморозка, мороженое, морепродукты |
Машина класса C или F дороже не из-за бумаги, а из-за железа: мощнее компрессор, толще панели, больше расход топлива на установку, жёстче требования к уплотнителям. Если груз идёт при 0…+6 °C, просить класс F бессмысленно — переплатите за запас, который не используете.
Какой груз чем везут
Рабочая таблица, по которой диспетчер разводит заявки. Она не заменяет требования производителя: если режим написан на упаковке, везут по нему.
| Груз | Режим | Кузов | Замечание по плечу |
|---|---|---|---|
| Мороженое, пельмени, рыба с/м | −18…−20 °C | Реф класса F | Изотерма недопустима на любом плече |
| Мясо охлаждённое, молочка | 0…+4 °C | Реф класса B/C | Изотерма — только до 4–6 часов и с предохлаждением |
| Кондитерка, шоколад | +12…+18 °C | Реф класса A летом | Зимой изотермы достаточно |
| Напитки в стекле и ПЭТ | +2…+20 °C | Изотерма летом, реф «тепло» зимой | Замерзание рвёт стекло и вспучивает ПЭТ |
| ЛКМ на водной основе, клеи | не ниже +5 °C | Реф в режиме «тепло» | Зимой изотерма даёт максимум 10–14 часов |
| Косметика, бытовая химия | +5…+25 °C | Изотерма, зимой реф | Аэрозоли — по условиям упаковки |
| Цветы, рассада, саженцы | +2…+8 °C | Реф | Критична и жара, и минус |
| Хлеб, выпечка, сухие смеси | +5…+25 °C | Изотерма | Задача — защита от влаги и запахов |
| Аккумуляторы, техника с батареями | не ниже 0 °C | Изотерма коротко, зимой реф | Глубокий минус сажает ёмкость |
Один и тот же груз летом и зимой едет по-разному. Шоколад в феврале спокойно пойдёт изотермой: снаружи −5 °C, груз +18 °C, за сутки он остынет до +8…+10 °C. Тот же шоколад в июле в изотерме плывёт — в закрытом фургоне на солнце воздух прогревается до +45…+50 °C. Поэтому «мы всегда возили изотермой, и всё было нормально» не аргумент, если разговор идёт в мае, а прошлые рейсы были в ноябре.
Длина плеча решает не меньше, чем сам груз
Изотерма — это запас времени, и запас конечный. Ориентир для кузова IR в нормальном состоянии при разнице наружной и внутренней температуры 25–30 градусов:
- до 4 часов — потеря 1,5–3 градуса. Изотерма работает почти всегда, если груз загружен в нужной температуре.
- 4–8 часов — 3–6 градусов. Проходит для грузов с широким коридором: сухие смеси, консервы, косметика.
- 8–16 часов — 6–10 градусов. Для условия «не ниже +5 °C» зимой это граница.
- свыше суток — изотерма не удерживает ничего критичного, нужен реф.
Переведите это в километры с поправкой на режим водителя: одна смена — 9 часов управления, то есть 600–700 км по трассе с заправками и перерывами. Москва — Нижний Новгород укладывается в смену, Москва — Казань уже почти две, Москва — Екатеринбург — трое суток одиночным водителем. На таком плече вопрос «изотерма или реф» для температурного груза не ставится вообще.
Отдельно считайте простои. Машина, пришедшая на выгрузку в 6 утра и вставшая в очередь до 15:00, девять часов стоит на солнце или на морозе. В рефе установка работает и жжёт солярку, в изотерме это девять часов чистой потери режима. При доставке в распределительный центр с окнами выгрузки простой закладывают в расчёт заранее.
Сухой лёд, хладоэлементы и термоконтейнеры
Когда груз небольшой, а режим нужен жёсткий, кузов менять не обязательно. Сухой лёд — твёрдая углекислота −78 °C, сублимирует в газ без влаги. Расход 5–10 кг на кубометр полезного объёма в сутки. Два нюанса: лёд переморозит груз, если положить вплотную, поэтому между ним и коробками кладут картон или пенопласт; газ вытесняет кислород, поэтому кузов перед разгрузкой проветривают и не заходят внутрь сразу после открытия дверей.
Хладоэлементы — гелевые или солевые брикеты, замороженные заранее. Держат 12–24 часа в режиме 0…+6 °C, дешевле сухого льда и безопаснее, но занимают объём и требуют морозильной камеры у отправителя. На регулярных рейсах брикеты возвращаются обратной ходкой.
Термоконтейнеры и термочехлы — жёсткие ППУ-контейнеры на 20–600 литров и мягкие чехлы на паллету. Чехол на европаллету 1200×800 мм даёт 4–8 часов запаса, вместе с хладоэлементами — до суток. В сборных перевозках это основной способ провезти одну холодную паллету в общем рейсе, не заказывая отдельный реф.
| Способ | Рабочее окно | Что даёт | Ограничение |
|---|---|---|---|
| Изотерма без добавок | 4–10 часов | Замедление нагрева и остывания | Не создаёт режим |
| Изотерма + термочехлы | 8–16 часов | Локальная защита паллеты | Нужен запас по высоте |
| Изотерма + хладоэлементы | 12–24 часа | Режим 0…+6 °C | Подготовка брикетов у отправителя |
| Изотерма + сухой лёд | 24–48 часов | Глубокий минус в объёме | Расход, вентиляция, риск переморозки |
| Рефрижератор | без ограничения по времени | Заданный режим и обогрев | Дороже подача и топливо установки |
Разница в цене подачи
Цифры ниже — ориентир, он зависит от плеча, сезона, направления и обратной загрузки. Конкретную ставку считает диспетчер под маршрут и дату.
| Транспорт | Грузоподъёмность / объём | Паллет | Ориентир по подаче |
|---|---|---|---|
| Изотермический фургон 1,5 т | 1,5 т / 9–12 куб. м | 4–5 | от 1 200–1 800 руб/час, минимум 3–4 часа |
| Изотермический фургон 5 т | 5 т / 30–36 куб. м | 8–10 | от 1 800–2 600 руб/час |
| Рефрижератор 1,5 т | 1,5 т / 8–10 куб. м | 4–5 | +20–35% к изотерме того же тоннажа |
| Рефрижератор 5 т | 5 т / 28–34 куб. м | 8–10 | +20–40% к изотерме |
| Реф-полуприцеп 13,6 м | 20–22 т / 76–80 куб. м | 32–33 | межгород: ставка за км + топливо установки |
Ставку двигают вверх три вещи. Режим: глубокая заморозка дороже 0…+4 °C, установка работает на пределе и больше жжёт. Сезон: в июле и в январе рефы в дефиците — летом под ягоду и напитки, зимой под всё, что боится минуса. Обратная загрузка: реф, который едет назад пустым, закладывает порожний пробег в ставку, и «глухое» направление выходит заметно дороже симметричного.
Полезная деталь по объёму: у рефрижераторного полуприцепа полезный объём меньше, чем у тентованной еврофуры того же габарита — 76–80 куб. м против 82. Панели съедают по 8–10 см с каждой стороны, испаритель забирает место у передней стенки. По паллетам это те же 32–33 европаллеты в ярус, но запас по высоте штабеля меньше. Объёмный груз считают с учётом этого заранее, а не на погрузке.
Когда изотермы достаточно, а когда нельзя
Достаточно
- Городская и пригородная развозка до 4–6 часов с грузом в нужной температуре.
- Зимние перевозки шоколада, кондитерки, косметики на плече до смены при наружных до −10 °C.
- Грузы с широким коридором: консервы, сухие смеси, бытовая химия, бумага, мебель — когда задача не режим, а защита от осадков, пыли и запахов.
- Продукция в термочехлах или термоконтейнерах на коротком плече.
Нельзя
- Любая заморозка дальше внутригородского перегона.
- Охлаждённое мясо, рыба, молочка с коротким сроком годности на межгороде.
- Грузы с фиксированным режимом от производителя, когда принимающая сторона сверяет его при приёмке.
- Зимние перевозки жидкостей на водной основе длиннее 10–12 часов — нужен реф в режиме «тепло».
- Летние рейсы на юг с грузом, который плывёт выше +25 °C.
Предварительное охлаждение кузова
Самая частая причина сорванного режима — не установка и не кузов, а погрузка в тёплый фургон. Реф не предназначен охлаждать груз, он держит температуру уже охлаждённого. Загрузите заморозку в кузов с +25 °C — установка будет несколько часов вытягивать воздух в минус, а верхний слой коробок успеет подтаять и потом смёрзнется в монолит.
Правильная последовательность: машина приходит под погрузку за 30–60 минут, закрывает двери и выходит на режим с запасом 2–3 градуса ниже целевого. Для заморозки это −20…−22 °C, для охлаждения +2…+4 °C. Только потом открывают двери и грузят, держа створки открытыми минимально: каждые 10 минут с распахнутыми дверями летом — это плюс 5–8 градусов внутри кузова.
Если склад оборудован рампой с докшелтером, кузов подаётся вплотную к проёму, уплотнитель прижимается по периметру, и обмен воздухом почти не идёт. Если грузят с земли на улице — закладывайте потерю режима и грузите паллетами, а не поштучно.
Термограф: чем подтверждают режим
Термограф — регистратор температуры, который пишет показания каждые 5–30 минут весь рейс. Бывает встроенным в установку с печатью ленты и автономным логгером, который просто кладут в кузов между паллет.
Зачем он нужен фактически: при приёмке температуру груза меряют щупом, и если она вышла за коридор, начинается разбор, где режим был нарушен. Лента показывает картину за весь рейс — было ли падение, когда и как долго. Часто выясняется, что пик пришёлся на погрузку или на многочасовую выгрузку, а не на дорогу.
- Датчик кладут не у дверей и не у испарителя, а в середине объёма, между паллетами, на высоте штабеля — там показания ближе к реальной температуре груза.
- Если груз разнородный, ставят два-три логгера: у передней стенки, в середине и у задних дверей.
- Требование «нужна распечатка при выгрузке» пишут в заявке заранее, а не спрашивают у водителя на месте.
- Показания щупа при приёмке фиксируют в товаросопроводительных документах вместе с временем замера.
По температурным заказам мы даём отчётность и фотоотчёт с погрузки и выгрузки, а статус машины в пути уточняют у диспетчера по звонку — приём заявок круглосуточный. Онлайн-кабинета с картой у нас нет, информация идёт через диспетчера.
Что спросит диспетчер и что писать в заявке
Чтобы подобрать кузов с первого раза, нужны семь позиций. Пришлите их сразу, иначе разговор растянется на три звонка.
| Пункт заявки | Пример формулировки | На что влияет |
|---|---|---|
| Температурный коридор | «не ниже +5 °C», «−18 °C стабильно» | Класс машины: изотерма, реф A/B/C/F |
| Температура груза на погрузке | «загружаем из камеры −20 °C» | Нужно ли предохлаждение кузова |
| Маршрут и окна | «Москва — Воронеж, выгрузка с 8 до 12» | Плечо, простой, один или два водителя |
| Тара и паллетизация | «12 европаллет, высота 1,6 м, не штабелируется» | Тип кузова и схема загрузки |
| Вес и объём | «8,4 т, 42 куб. м» | Тоннаж машины, нагрузка на ось |
| Способ погрузки | «рампа с докшелтером» или «с земли» | Нужен ли гидроборт, время у дверей |
| Отчётность | «лента термографа и фото на выгрузке» | Комплект документов и логгеры |
Клиент получает договор-заявку, транспортную накладную, акт и счёт, прочее — по требованию. Юрлица платят безналом по счёту, физлица — картой или переводом. Страхование груза оформляется отдельно и имеет смысл на любой температурной перевозке: стоимость партии заморозки в фуре превышает стоимость самой перевозки в десятки раз.
Чем подаём машину
Под температурный груз выставляем и изотерму, и рефрижератор: у нас свой автопарк и партнёры в регионах, поэтому кузов нужного класса находится и под разовую отправку, и под регулярный график. Если сомневаетесь, что брать, назовите груз, допустимый температурный коридор и плечо — диспетчер подберёт машину под задачу и скажет, где изотерма сэкономит, а где рискованна.
Частые ошибки
- Грузят тёплый груз и ждут, что установка «дотянет». Мощности рефа хватает на компенсацию теплопритока через стены, а не на охлаждение тонн продукции.
- Забивают кузов под потолок. Перекрытая циркуляция даёт разброс 5–7 градусов между передней стенкой и дверями. Оставляйте 8–10 см до потолка.
- Не проверяют уплотнители дверей. Порванная резинка — постоянный приток тёплого воздуха и наледь у порога зимой.
- Ставят один режим на разнородную партию. Мороженое и охлаждённая молочка без перегородки — гарантированный брак одной из частей.
- Не фиксируют режим в заявке. Устное «повезёте похолоднее» при разборе не значит ничего, режим пишут цифрами.
- Оставляют машину под выгрузкой с заглушенной установкой. Летом за два часа температура в кузове поднимается до наружной.
Частые вопросы
Чем принципиально отличается изотермический фургон от рефрижератора?
Изотерма — утеплённый кузов без холодильной установки. Она только замедляет изменение температуры: на плече 4–8 часов груз теряет 3–6 градусов, дальше выравнивается с наружным воздухом. Рефрижератор — тот же кузов класса IR плюс холодильно-отопительный агрегат, который сам держит режим от −25 до +12 °C независимо от погоды и умеет греть зимой. Изотерма даёт запас времени, реф — режим на весь рейс.
Можно ли зимой везти замороженный груз в обычной изотерме?
На коротком городском перегоне при устойчивом минусе иногда да, если груз загружен в нужной температуре и дверь открывают один раз. Но как только наружная температура подходит к нулю или плечо выходит за 4–6 часов, груз подтаивает, а потом смерзается в монолит — это уже нарушение режима, даже если коробки внешне целы. Для заморозки на межгороде берут только реф, зима это или нет.
Что такое классы кузова IN и IR?
Это классы по коэффициенту теплопередачи K. У IN он не больше 0,7 Вт/(м²·К), панели 40–50 мм — обычная изотерма для короткого плеча. У IR не больше 0,4 Вт/(м²·К), панели 70–100 мм — усиленный кузов, на который только и ставят холодильные установки. Реф на кузове IN летом физически не вытянет минусовой режим. В заявке класс указывать не обязательно, достаточно назвать режим в градусах.
Нужно ли охлаждать кузов до погрузки и сколько это занимает?
Нужно почти всегда. Машина приходит под погрузку за 30–60 минут, закрывает двери и выходит на режим с запасом 2–3 градуса ниже целевого: для заморозки −20…−22 °C, для охлаждения +2…+4 °C. Только потом грузят. Пропущенное предохлаждение — самая частая причина того, что верхний слой паллеты приезжает подтаявшим, а установка при этом исправна и режим на ленте выглядит нормально уже с середины рейса.
Сколько паллет входит в изотерму и в рефрижератор?
В фургон 1,5 т объёмом 9–12 куб. м входит 4–5 европаллет, в пятитонник на 30–36 куб. м — 8–10. Реф-полуприцеп 13,6 м берёт 32–33 европаллеты в ярус при объёме 76–80 куб. м и грузоподъёмности 20–22 т. У рефа объём на 3–6 куб. м меньше, чем у тента того же габарита: панели съедают ширину и высоту, испаритель — место у передней стенки.
Насколько рефрижератор дороже изотермы?
Ориентировочно на 20–40% по подаче того же тоннажа, плюс отдельно считается топливо установки — 1,5–3,5 литра в час работы. Разброс большой: на ставку влияют режим (глубокая заморозка дороже 0…+4 °C), сезон (летом и в морозы рефы в дефиците) и наличие обратной загрузки. Точную цифру диспетчер считает под плечо и дату, фиксированную ставку по маршруту без этих данных назвать нельзя.
Что делать, если нужна одна холодная паллета, а не целая машина?
Берут изотерму и усиливают локально: термочехол на паллету плюс хладоэлементы дают 12–24 часа режима 0…+6 °C, сухой лёд — до двух суток минуса при расходе 5–10 кг на кубометр в сутки. Так паллета едет в сборном рейсе и не занимает отдельный реф. Второй вариант — догруз в попутный рефрижератор, если направление и даты совпадают. Тару и упаковку согласовывают заранее.
Как подтверждается, что режим в пути не нарушался?
Термографом. Он пишет показания каждые 5–30 минут весь рейс, бывает встроенным в установку с печатью ленты или автономным логгером между паллетами в середине объёма. Требование дать распечатку на выгрузке указывают в заявке заранее. При приёмке температуру дополнительно меряют щупом и фиксируют с временем замера. По нашим заказам идёт отчётность и фотоотчёт с погрузки и выгрузки, статус уточняют у диспетчера круглосуточно.
