Дизель-генератор выглядит проще, чем он есть. Снаружи железный ящик на раме, и заказчик описывает его одной строкой: «генератор, надо перевезти». А дальше выясняется, что масса 6,8 тонны, центр тяжести смещён к двигателю почти на треть длины рамы, радиатор стоит открытым пакетом, а из четырёх скоб на кожухе две вообще не такелажные.
ТК «100% Позитиff» работает с 2008 года, возим по России и странам СНГ, 277 городов. ДГУ — регулярный груз: их везут на стройки, в котельные, на буровые, в ЦОДы, на резерв больниц и торговых центров. У нас свой автопарк и партнёры в регионах, поэтому под генератор подбирается машина по массе и высоте, а не та, что случайно свободна.
Ниже практическая разборка: сколько весят ДГУ разной мощности, чем отличается открытая рама от контейнерного исполнения, где ставить стропы, что делать с топливом и аккумулятором, почему чаще всего бьётся радиатор и когда генератор становится негабаритом.
Линейка по мощности и весу
Масса ДГУ растёт быстрее мощности. Между установкой на 100 кВт и на 200 кВт разница не в деньгах за километр, а в типе машины: одна уезжает на пятитоннике, вторая уже просит фуру или площадку с краном.
Цифры ниже усреднённые. Конкретная масса зависит от производителя, объёма встроенного бака, наличия кожуха и шкафа автоматики.
| Мощность, кВт | Примерная масса | Габариты (Д×Ш×В) | Тип машины |
|---|---|---|---|
| 10–15 | 300–450 кг | 1,6×0,8×1,1 м | Газель, борт или тент |
| 20–30 | 600–900 кг | 2,0×0,9×1,3 м | Газель 4,2 м, манипулятор 3 т |
| 50–60 | 1,2–1,8 т | 2,5×1,0×1,6 м | Манипулятор 5 т, бортовая 5 т |
| 100 | 2,0–2,8 т | 3,0×1,1×1,8 м | Манипулятор 5–7 т |
| 150–200 | 3,0–4,5 т | 3,6×1,3×2,0 м | Манипулятор 7–10 т, фура |
| 250–315 | 4,5–6,0 т | 4,2×1,5×2,2 м | Фура, площадка 20 т |
| 400–500 | 6,0–8,0 т | 5,0×1,8×2,4 м | Площадка 20 т, низкорамник |
| 630–800 | 8,0–11 т | 5,8×2,0×2,6 м | Трал, низкорамная площадка |
| 1000 и выше | 11–18 т | 6,5×2,3×2,9 м и более | Трал, часто со спецразрешением |
Отдельная строка — контейнерное исполнение. Блок-контейнер 20 футов (около 6 м) с ДГУ, баком, автоматикой и шумоглушителями весит в сборе 10–14 тонн, иногда больше. Это уже не генератор, а здание на салазках, и везётся оно по своим правилам.
Исполнения: рама, кожух, контейнер, прицеп
От исполнения зависит и способ погрузки, и крепление, и риск повреждений в пути.
- Открытая рама. Двигатель, генератор, радиатор и бак на сварной раме без обшивки. Открыты патрубки, датчики, шины, панель управления — нужен тент или хотя бы плёнка на щит.
- Шумозащитный кожух. Капот с шумоизоляцией, дверцами и жалюзи. От дождя защищает, но сам кожух — тонкий лист: мнётся от ремня и от касания крюком.
- Контейнерное исполнение. ДГУ в блок-контейнере 20 или 40 футов. Грузится только краном за угловые фитинги. Манипулятор тут не вариант: стрела не поднимет 12 тонн на вылете.
- Мобильная ДГУ на прицепе. Смонтирована на шасси с дышлом. Буксировать иногда можно, но на дальние плечи всё равно везут на платформе: резина не рассчитана на 800 км хода, тормоза часто наката.
Центр тяжести смещён к двигателю
У ДГУ две тяжёлые массы на одной раме — дизель и генератор переменного тока. Двигатель с маховиком, радиатором и обвязкой тяжелее, поэтому центр тяжести уходит от геометрической середины к моторной стороне: обычно на 10–25% длины рамы, у крупных установок больше.
На строповке это значит вот что. Зацепили симметрично, за четыре угла одинаковыми стропами — при отрыве от земли груз даст крен. На малой ДГУ неприятно, на семитонной опасно: ветви перегружаются с одной стороны, агрегат разворачивает на крюке.
На платформе — то же самое. Поставите генератор строго по центру кузова, и ось, что ближе к моторной части, получит больше. Поэтому ДГУ сдвигают так, чтобы над серединой опоры оказался центр тяжести, а не середина рамы.
Нормальные производители наносят метку ЦТ на раму или дают её в паспорте с привязкой к торцу. Метки нет — определяют пробным подъёмом: приподняли на 10–15 см, посмотрели на крен, перевесили стропы. Это обязательная процедура, а не перестраховка.
Строповка: только за такелажные рымы
На раме есть штатные проушины — вырезы или приваренные рымы. Только за них и цепляются. Правило, которое нарушают чаще всего: кожух не несущий. Скобы на его крыше у многих моделей нужны, чтобы снять сам кожух, а не поднять установку. Зацепили за них семь тонн — вырвали лист вместе с креплениями.
- проушины целы, трещин по сварке нет, отверстия не разбиты;
- стропы с запасом по массе и по углу — при угле между ветвями больше 90° нагрузка растёт быстро;
- под стропы в местах касания кожуха — прокладки, иначе вмятины и потёртая краска;
- траверса, если рама протяжённая: снимает боковое сжатие с кожуха;
- оттяжки на крупных установках, чтобы груз не крутило ветром.
Про вилочный погрузчик: у части рам есть проёмы под вилы. Нет проёмов — подводить вилы наугад нельзя, гнутся поддон бака и нижние патрубки. Дешевле заказать манипулятор, чем потом искать, откуда течёт солярка.
Погрузка: манипулятор или кран
До 5–7 тонн и при нормальном подъезде задачу закрывает кран-манипулятор: приехал, сам загрузил, сам отвёз, сам выгрузил. Одна единица техники вместо двух, и это заметно дешевле.
Ограничение у манипулятора не в массе, а в вылете. Семитонная стрела берёт семь тонн у борта; на вылете 6–8 метров — уже полторы-две. Если ДГУ стоит в глубине площадки, за забором или за другой техникой, считать надо массу на нужном вылете, а не паспортную грузоподъёмность.
Контейнерные установки и всё тяжелее 10 тонн грузят автокраном. Ему нужна площадка под выносные опоры: твёрдое основание, подкладные плиты, отсутствие люков и коммуникаций под аутригерами. Проверьте это заранее — кран, приехавший на неподготовленную площадку, всё равно оплачивается.
Нагрузка на ось при установке на полуприцеп
Генератор — компактный тяжёлый груз. Пять тонн на площади 4×1,5 метра — совсем не то же, что двадцать тонн паллет, разложенных по всей длине.
Нормы по осевым нагрузкам ловятся на автоматических пунктах весогабаритного контроля, а штрафы там выписываются и перевозчику, и грузоотправителю. Поэтому положение ДГУ на платформе считается заранее: груз смещают вперёд или назад, чтобы распределение по седлу и по тележке уложилось в норму. Ориентир — передняя треть полуприцепа с поправкой на собственный центр тяжести груза, но под конкретную связку «тягач плюс полуприцеп» это считается отдельно.
Второе — точечная нагрузка на пол. Рама опирается на несколько небольших площадок, и без распределяющих подкладок эти пятаки продавливают деревянный настил. Под раму кладут брус 100×100 или 150×150 поперёк: вес расходится на бо́льшую площадь, а рама поднимается над полом, и под неё удобно заводить крепёж.

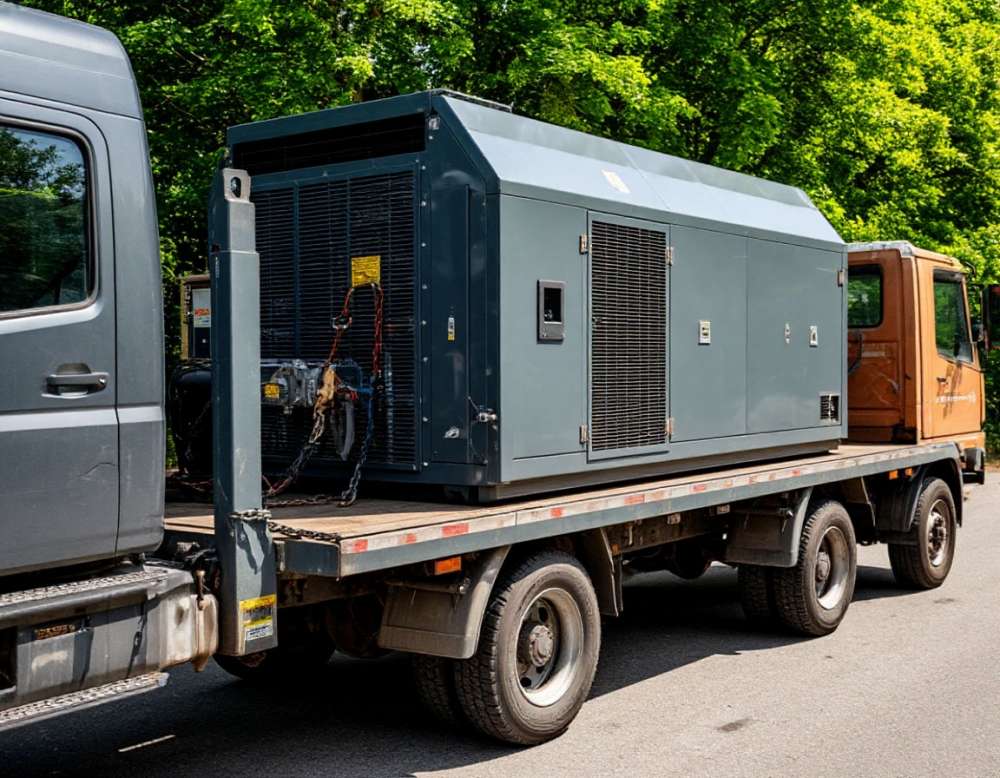

Крепление: цепи, брус, упоры
Крепят за штатные точки на раме — те же проушины или отдельные отверстия под такелаж. Через кожух ремни не перекидывают: затянутый с усилием ремень просто складывает лист.
- деревянные подкладки поперёк платформы под опорные зоны рамы;
- 4–8 цепных стяжек с талрепами крест-накрест, от рамы к штатным петлям платформы;
- противооткатные упоры или прибитые к настилу бруски у краёв рамы — держат от сдвига при торможении;
- на лёгких ДГУ до 1,5 т допустимы текстильные ремни с храповиком, но с прокладками под углами рамы;
- тент или плёнка сверху с отдельным креплением, чтобы не парусило.
Первые 50–100 км груз усаживается, цепи ослабевают — их подтягивают на первой же стоянке, дальше на каждой длительной остановке. Это часть работы, а не формальность.
Топливо, аккумулятор, антифриз
Топливо. Встроенный бак на 200–1000 литров — это плюс 170–850 кг и подвижная жидкая масса, которая раскачивает груз на поворотах. Практика простая: бак сливают или оставляют минимум, чтобы хватило на пробный запуск после установки. Полный бак везём только по отдельному согласованию и с учётом массы в расчёте.
Аккумулятор. Клеммы снимают обязательно: вибрация плюс случайное замыкание на массу — это либо сгоревший стартер, либо пожар. Сам АКБ фиксируют на штатном месте или везут отдельно закреплённым, клеммами вверх.
Охлаждающая жидкость. Зимой критично. Если в системе вода или слабый антифриз, при −20 °C её разорвёт в рубашке блока и в радиаторе, и ремонт выйдет дороже перевозки. Систему либо заправляют антифризом на нужную температуру, либо полностью сливают и продувают.
Масло. Остаётся в двигателе, но горловину и щуп проверяют на плотность закрытия. На новых установках заводская консервация обычно уже сделана.
Радиатор — самое уязвимое место
Если что-то приезжает повреждённым, в девяти случаях из десяти это радиатор. Пакет тонких алюминиевых ламелей стоит открытым на торце рамы и ловит всё: встречный поток на 90 км/ч, гравий из-под колёс, ветки, град, пыль, зимний соляной раствор с трассы.
- решётку закрывают фанерным щитом или плотным картоном по контуру, не перекрывая крепёж;
- ДГУ по возможности ставят радиатором назад по ходу движения — так в него не бьёт встречный напор;
- открытую раму тентуют целиком, тент крепят по низу, чтобы не хлопал;
- шкаф автоматики и панель закрывают плёнкой: там разъёмы и дисплей;
- выхлопной патрубок и воздухозаборник глушат заглушками.
Забитые грязью соты дают перегрев на первой же нагрузке, а погнутые ламели полностью не выпрямить. Полчаса на щит и тент экономят замену радиатора.
Когда ДГУ уходит в негабарит
Рамки по РФ: ширина 2,55 м, высота 4 м от полотна, длина автопоезда 20 м, масса 44 т при соблюдении осевых. Генератор выходит за них в двух типовых случаях.
По высоте — контейнерное исполнение. Контейнер 2,6–2,9 м на площадке с полом 1,4–1,5 м даёт 4,1–4,4 м. Решение — низкорамный трал с высотой платформы 0,9–1,1 м. Не укладывается и так — спецразрешение и согласованный маршрут.
По ширине — крупные кожухи. Установки от 800 кВт бывают шире 2,55 м по кожуху или по опорным лапам. Варианта два: трал с уширителями и разрешение либо частичная разборка — снять кожух и везти раму отдельно.
| Ситуация | Что происходит | Срок оформления |
|---|---|---|
| Габарит, масса до 20 т | Обычная площадка или фура, разрешений не нужно | Машина под погрузку от 1 суток |
| Высота 4,0–4,5 м | Низкорамный трал, спецразрешение | 5–10 рабочих дней |
| Ширина 2,55–3,5 м | Трал, разрешение, местами сопровождение | 7–14 рабочих дней |
| Ширина свыше 3,5 м или высота свыше 4,5 м | Разрешение, согласование маршрута, автомобиль прикрытия | от 10–20 рабочих дней |
Сроки — ориентир, зависят от региона и от того, идёт маршрут по федеральным дорогам или по региональным. Спланировать негабаритный рейс за три дня до сдачи объекта не получается почти никогда.
Б/у генератор после демонтажа
У снятой с объекта установки бак обычно с остатками, и остатки грязные. Сливают и топливо, и отстой, иначе на поворотах эта смесь пойдёт по патрубкам. Выхлоп после отсоединения от дымохода глушат — через открытый коллектор в цилиндры попадёт вода.
Если ДГУ поедет на склад, её консервируют: смазка на открытые поверхности, заглушки на патрубки, влагопоглотитель в шкаф автоматики. На перевозке это работает так же — агрегат, простоявший десять лет в котельной, за сутки под дождём берётся ржавчиной там, где краска уже съедена.
Отдельно смотрят раму: у старых установок проушины бывают проржавевшими или заваренными кустарно. Доверия нет — заводят строповку под раму с брусом-распоркой, а не за сомнительный рым. И обязательно фотофиксация до погрузки со всех сторон, крупно: панель, радиатор, кожух, старые вмятины. Это снимает большую часть споров «а откуда эта царапина».
Выгрузка на раму или фундамент
ДГУ редко ставят просто на землю. Обычно есть подготовленное место: бетонный фундамент с анкерами, стальная рама, виброопоры, приямок в машзале. До приезда машины стоит проверить:
- фундамент набрал прочность, опалубки нет, анкерные шпильки совпадают с отверстиями рамы;
- кран или манипулятор встанет так, что вылет достаёт до точки монтажа, а не до ближайшего угла;
- под опорами крана твёрдое основание, а не свежая засыпка;
- кто принимает груз и подписывает документы, чтобы машина не стояла в простое;
- есть ли на объекте ограничение по времени работы техники — часто кран нельзя ставить после 18:00.
Точность установки — отдельный пункт. Генератор садится на раму с допуском в миллиметры по осям отверстий, а на виброопоры ещё и с контролем горизонта. Крановщик по стропам этого не сделает: нужны оттяжки, монтажники снизу, иногда домкраты для доводки. Проговаривайте заранее, чей это фронт: перевозчик отвечает за доставку и выгрузку в точку, а не за пусконаладку.
Что проверяют после перевозки
- внешние повреждения: кожух, радиатор, панель, выхлоп, крышки;
- уровни масла и охлаждающей жидкости, отсутствие подтёков;
- затяжка соединений — вибрация ослабляет хомуты и болты крепления агрегата к раме;
- виброопоры: не сдвинуты, резиновые элементы целы;
- клеммы АКБ на место, проверка заряда;
- сопротивление изоляции обмоток: если установка ехала зимой и её занесли в тёплое помещение, сначала выдерживают на прогрев, чтобы ушёл конденсат;
- пробный пуск на холостом ходу, затем под нагрузкой.
Если что-то повреждено, акт составляется в момент выгрузки, при водителе, с фотографиями. Через неделю доказать причину уже почти невозможно.
Документы, страхование, оплата
По каждому рейсу оформляем договор-заявку, транспортную накладную, акт и счёт; прочие документы — по требованию. Страхование груза оформляется по запросу и обязательно до рейса: после погрузки полис уже не сделать, это стандартное условие у страховщиков.
Для нового оборудования пригодятся паспорт ДГУ и упаковочный лист — там масса, положение центра тяжести и точки строповки. Для б/у — акт демонтажа и фотофиксация. При отправке в страны СНГ добавляются документы для таможенного оформления.
Оплата: юридические лица — безналичный расчёт по счёту, частные лица — картой или переводом. Заявки принимаем круглосуточно, по ходу рейса даём отчётность по заказу. Онлайн-отслеживания по ссылке у нас нет: статус машины узнаёте у диспетчера, он на связи круглосуточно.
Сроки и из чего складывается цена
Ориентиры по срокам: внутри региона — день в день или на следующий, до 1000 км — 1–2 суток, 1000–2500 км — 2–4 суток, за Урал — от 5 суток. Негабарит идёт медленнее: по разрешению часто с ограничением по времени суток и по скорости, плюс объезды мостов с ограничением массы.
На стоимость влияют масса и габариты, тип машины (тент, площадка, трал), нужен ли кран или манипулятор на каждой стороне, расстояние, подъезды, срочность, негабарит и разрешения, страхование. Порядок цифр считается под конкретный груз: разброс между Газелью с 15-киловаттником и тралом с контейнерной ДГУ на мегаватт измеряется десятками раз.
Что нужно для расчёта
Расчёт бесплатный. Чтобы посчитать быстро, пришлите:
- адреса загрузки и выгрузки — городская площадка, промзона или объект в поле;
- мощность ДГУ и массу по паспорту;
- габариты по крайним точкам, включая выхлоп и кожух;
- исполнение: открытая рама, кожух, контейнер, прицеп;
- как грузится и выгружается — есть ли кран на объектах или технику надо привозить;
- дату и жёсткость срока, нужно ли страхование.
Паспорта под рукой нет — пришлите фотографии установки и шильдика, по ним обычно понятны модель и примерная масса. Дальше подбираем машину, считаем схему погрузки и говорим, укладывается груз в габарит или придётся идти через разрешение.
Частые вопросы
Сколько весит дизель-генератор на 100 кВт и какая машина под него нужна?
В кожухе обычно 2,0–2,8 тонны при длине около 3 метров. Такую установку возят краном-манипулятором грузоподъёмностью 5–7 тонн: он сам грузит, везёт и выгружает, отдельный кран не нужен. Точную массу смотрите в паспорте — разброс между производителями достигает 400–500 кг.
Нужно ли сливать топливо перед перевозкой?
Да, бак либо сливают полностью, либо оставляют минимальный остаток на пробный запуск. Причины две: лишняя масса (в баке на 500 литров это около 420 кг) и подвижная жидкость, которая раскачивает груз на поворотах. Полный бак везём только по отдельному согласованию.
Можно ли строповать ДГУ за скобы на крыше кожуха?
Нет. У большинства моделей эти скобы нужны для снятия самого кожуха и не рассчитаны на массу всей установки. Подъём выполняется только за такелажные проушины на несущей раме. Если проушин нет или они повреждены, стропы заводят под раму с распорным брусом.
ДГУ в 20-футовом контейнере — это негабарит?
Чаще да, по высоте. Контейнер 2,6–2,9 м на обычной площадке с полом 1,4–1,5 м даёт 4,1–4,4 м при лимите 4 метра. Решение — низкорамный трал с платформой около метра. Если и так не укладывается, оформляется спецразрешение, обычно 5–10 рабочих дней.
Почему нельзя просто поставить генератор посередине кузова?
Потому что центр тяжести ДГУ смещён к двигателю на 10–25% длины рамы. Установка по геометрической середине даёт перегруз одной оси, а это уже вопрос к весогабаритному контролю. Положение груза считают заранее под конкретный тягач и полуприцеп.
Что делать с аккумулятором и антифризом?
Клеммы АКБ снимают всегда: вибрация плюс случайное замыкание дают риск возгорания. Аккумулятор либо фиксируют на штатном месте, либо везут отдельно закреплённым. Зимой систему охлаждения заправляют антифризом на нужную температуру или полностью сливают, иначе замёрзшая жидкость рвёт радиатор и рубашку блока.
Вы выгружаете сразу на фундамент?
Да, если место подготовлено: фундамент набрал прочность, анкеры на месте, есть подъезд для крана на нужном вылете. Мы отвечаем за доставку и выгрузку в точку монтажа. Доводка по осям, затяжка анкеров и пусконаладка — работа монтажной организации, её оговаривают отдельно.
Как оформить страхование груза?
Скажите об этом при оформлении заявки: полис делается до рейса, после погрузки уже нельзя. Для расчёта страховой суммы нужна стоимость установки по документам. Для нового оборудования это счёт или спецификация, для б/у — оценка либо балансовая стоимость.
