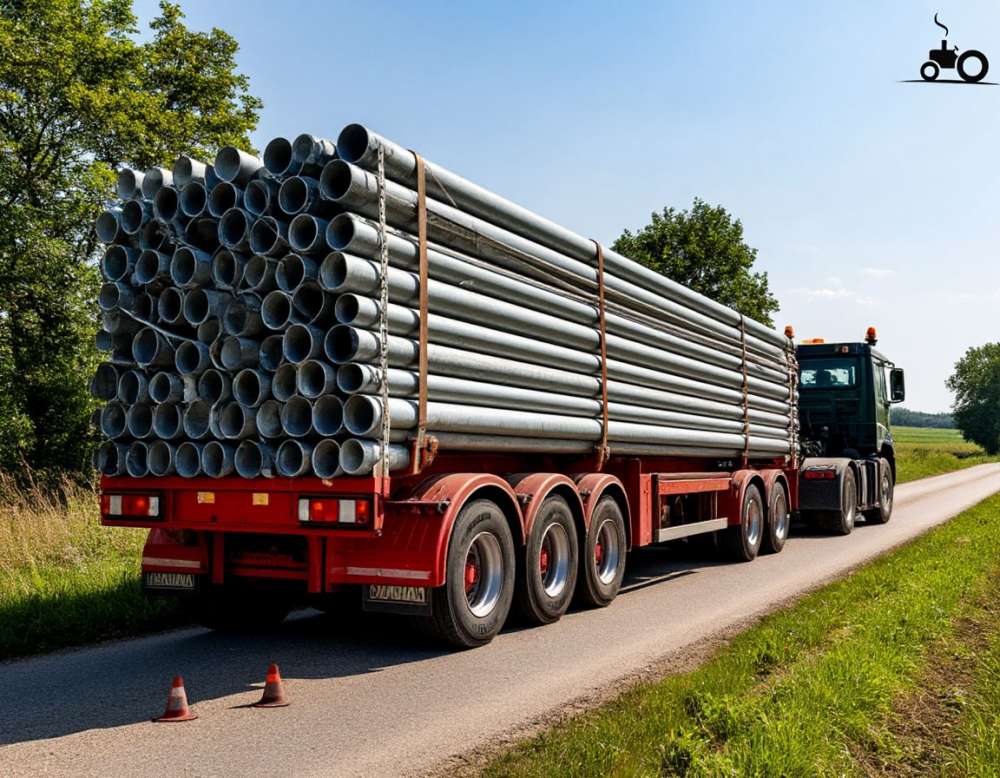

Длинномер заказывают тогда, когда груз нельзя разрезать, сложить или разобрать. Двенадцатиметровая труба, балка на пролёт, свая, стеновая панель, мачта освещения — всё это едет целиком или не едет вообще. И как только длина груза переваливает за шесть метров, перевозка перестаёт быть задачей «найти машину подешевле» и превращается в задачу с тремя неизвестными: чем грузить, куда заезжать и не начинается ли на этой длине негабарит.
Ошибка почти всегда одна и та же — считают только длину груза и забывают про всё остальное. Заказывают полуприцеп 13,6 м под трубу 13 метров, машина приезжает, а во двор объекта она физически не заходит: поворот с улицы рассчитан на грузовик с кузовом 6 метров. Или грузят двенадцатиметровый профиль на две опоры по краям, и к концу рейса он приезжает с остаточным прогибом в середине. Или не вешают щиток на свисающий конец и получают разговор с инспектором на первом же посту.
Ниже разберём длинномер как рабочий инструмент: чем отличаются бортовой длинномер, шаланда и открытая платформа, какая длина под какую машину, где по длине проходит граница габарита и когда нужно разрешение, как заранее проверить подъезд по радиусу поворота, чем и по скольким сечениям крепят длинный груз, где ставить опоры, чтобы не поймать прогиб, и сколько реально едет длинномер в рейсе.
Что называют длинномером и какие они бывают
Слова «длинномер», «шаланда» и «площадка» на практике смешивают, хотя это разные машины с разной геометрией погрузки. Разница важна: от типа кузова зависит, можно ли грузить краном сверху, есть ли боковой доступ и как крепится груз.
- Бортовой длинномер. Грузовик или полуприцеп с ровной платформой и откидными бортами, часто со съёмными стойками-кониками. Длина грузовой площадки от 9 до 13,6 м. Борта откидываются, поэтому доступен боковой заезд вилами погрузчика и боковая подача краном. Самый универсальный вариант для металла и пиломатериалов.
- Шаланда. Полуприцеп-платформа без бортов и без тента, с кониками по периметру. Рассчитана на грузы, которые кладут краном сверху и которые сами держат форму: трубы, плиты перекрытия, стеновые панели, балки. Погрузка возможна с любой стороны и сверху, ограничений по высоте раскрытия крана нет.
- Открытая платформа. Тот же полуприцеп 13,6 м, но полностью плоский и без стоек. Под неё нужны собственные точки крепления груза и, как правило, деревянные подкладки-ложементы.
- Полуприцеп 13,6 м под тентом или шторой. Классическая фура. Штора снимается, и получается та же платформа с боковой загрузкой, только груз ещё и закрыт от осадков. Ограничение по внутренней длине — 13,5–13,6 м, дальше мешает передняя стенка.
- Автопоезд со свесом. Когда груз длиннее платформы, его кладут с выпуском за задний габарит. Так возят до определённого предела, после которого начинается негабарит по длине со всеми сопутствующими процедурами.
- Раздвижной (телескопический) полуприцеп. Платформа вытягивается на нужную длину — под 16, 18, 20 и более метров. Это уже специализированная техника под опоры ЛЭП, длинные балки и лопасти.
Отдельно стоит трал: он тоже длинный, но его задача — низкая погрузочная высота под тяжёлую строительную технику, а не длина как таковая. Под трубы и профиль трал не берут, он дороже и грузится сложнее.
Длины 6, 9, 12 и 13,6 метра: что под какую нужно
Ряд длин в перевозках сложился не случайно — он повторяет ряд длин самих грузов. Металлопрокат идёт немерной и мерной длины 6 и 12 м, трубы — 6, 9, 11,7 и 12 м, пиломатериал — 6 м, сваи — от 6 до 14 м, плиты и панели — от 3 до 12 м. Отсюда и парк.
| Длина груза | Машина | Способ загрузки | Что обычно везут | Разрешение |
|---|---|---|---|---|
| до 6 м | Пятитонник борт, кузов 6,2 м | Сбоку вилами, вручную, краном сверху | Арматура, профтруба, доска 6 м | Не нужно |
| до 8 м | Десятитонник, кузов 7,6–8 м | Сбоку, краном, манипулятором | Балка, швеллер, столбы | Не нужно |
| до 9 м | Бортовой длинномер 9 м | Кран, манипулятор, погрузчик | Трубы 9 м, стойки, лестничные марши | Не нужно |
| до 12 м | Длинномер 12 м, шаланда | Кран сверху или сбоку | Труба 12 м, балка, сваи, панели | Не нужно |
| до 13,6 м | Полуприцеп 13,6 м, шаланда | Кран, боковая загрузка при снятой шторе | Металлопрокат, фермы, панели | Не нужно |
| 14–16 м | Автопоезд со свесом или раздвижной полуприцеп | Только кран | Сваи, мачты, длинные фермы | Как правило, нужно |
| от 16 м | Раздвижной полуприцеп, спецтехника | Кран, иногда два крана синхронно | Опоры, балки мостов, лопасти | Нужно, с проработкой маршрута |
Практическая рекомендация: между длиной груза и длиной платформы нужен запас 20–40 см. Труба 13,5 м в полуприцеп 13,6 м теоретически ложится, но заводится туда только идеально ровно и без единой прокладки под грузом. На практике под 13,5 м берут либо шаланду без передней стенки, либо считают вариант со свесом. Точно так же не стоит заказывать машину «впритык» под 6 м: доска 6 м с учётом торцов и обвязки нередко оказывается 6,1 м.
Где заканчивается габарит и начинается негабарит по длине
По длине существуют две разные границы, и их часто путают. Первая — это когда груз нужно обозначить знаками. Вторая — когда машина становится крупногабаритной и требует разрешения. Между ними есть промежуток, в котором ехать можно, но со знаками и с осторожностью.
| Параметр | Порог | Что из этого следует |
|---|---|---|
| Габаритная длина одиночного грузовика | 12 м | В пределах — обычный рейс без согласований |
| Габаритная длина автопоезда | 20 м | Превышение — крупногабаритный транспорт |
| Свес груза назад по правилам дорожного движения | более 1 м | Нужен опознавательный знак «Крупногабаритный груз» |
| Выступ груза вбок от габаритного огня | более 0,4 м | Тот же знак, плюс обозначение по бокам |
| Свес груза назад по правилам перевозок | более 2 м | Транспорт считается крупногабаритным, нужно разрешение |
| Ширина | 2,55 м | Классический порог габарита, для длинномера критичен при перевозке панелей |
| Высота | 4 м | Считается от дороги до верхней точки груза с учётом подкладок |
Опознавательный знак «Крупногабаритный груз» — это щиток 400×400 мм с чередующимися красными и белыми диагональными полосами со светоотражающей плёнкой. Его вешают на выступающую точку груза, а в тёмное время суток или при плохой видимости дополняют фонарём: спереди белым, сзади красным. Сваливать это на водителя «пусть привяжет тряпку» нельзя: тряпка — не опознавательный знак, и вопрос на посту решается не в пользу перевозчика.
Дальше начинается тема разрешений и согласования маршрута, которую мы подробно разбираем в отдельном материале. Здесь важно понять только одно: разрешение — это не формальность на полчаса, а процедура, которая занимает несколько рабочих дней и требует точных габаритов и осевых нагрузок. Поэтому если груз хотя бы близок к пороговым 20 метрам по длине автопоезда или даёт свес больше двух метров, об этом говорят диспетчеру в первом же разговоре, а не когда машина уже подана под погрузку.
Радиус поворота: почему длинномер не заедет в узкий двор
Самая частая причина сорванной погрузки длинномером — не найденная заранее проблема с подъездом. Полуприцеп 13,6 м не поворачивает как легковой автомобиль: у него тягач идёт по одной траектории, а колёса прицепа срезают угол внутрь. Разница между траекторией передних колёс тягача и задних колёс полуприцепа на повороте на 90 градусов достигает нескольких метров.
Ориентиры, которые проверяют до заказа машины:
- Ширина проезда в месте поворота. Для захода автопоезда 13,6 м под прямым углом нужна улица шириной от 12–15 м либо расширение и свободное пространство в зоне поворота. Если проезд 6 м и по обеим сторонам припаркованы машины — не заедет.
- Радиус разворота. Наружный радиус разворота седельного автопоезда — порядка 12 м, с учётом свеса прицепа занимаемая полоса доходит до 25 м в диаметре. Площадка под разворот меньше этого размера означает, что машина заходит задним ходом и выезжает задним ходом.
- Арки, шлагбаумы, ворота. Высота и ширина проёма — половина дела, вторая половина — расстояние от проёма до первого поворота. Автопоезду нужен прямой участок после ворот, чтобы выровняться.
- Уклоны и переломы профиля. Длинная платформа с малым дорожным просветом цепляет землю на переломе — на выезде с эстакады, на въезде на пандус, на резком перепаде между дорогой и площадкой.
- Место для стрелы крана. Мало подать машину — рядом должен встать кран или манипулятор с вылетом стрелы на всю длину платформы. Это ещё 5–8 метров свободного пространства сбоку.
Проверить всё это заранее просто: пришлите диспетчеру точку на карте и пару фотографий подъезда, ворот и площадки. За пять минут станет понятно, заходит ли туда тринадцатиметровая машина или груз придётся перегружать на короткую в ближайшем месте с нормальным подъездом. Перегруз стоит денег, но он в разы дешевле, чем машина, простоявшая полдня и уехавшая пустой.
Коники, стойки и увязка по нескольким сечениям
Короткий груз крепят двумя ремнями и на этом заканчивают. С длинным так не выходит: он гибкий, тяжёлый и на торможении ведёт себя как маятник. Крепление длинного груза строится не по принципу «пристегнуть», а по принципу «зафиксировать в нескольких сечениях так, чтобы ни одна часть не могла сдвинуться относительно платформы».
| Длина груза | Сечений крепления, минимум | Шаг между ремнями | Стойки-коники |
|---|---|---|---|
| до 6 м | 2 | 2–2,5 м | 2 пары |
| 6–9 м | 3 | 2–2,5 м | 3 пары |
| 9–12 м | 4 | 2–2,5 м | 4 пары |
| 12–13,6 м | 5 | 2–2,5 м | 4–5 пар |
| со свесом | 5 и более, плюс фиксация свеса | 2 м | по всей опорной части |
Как это работает на практике:
- Коники держат от бокового смещения. Пакет труб или пачка профиля лежит между стойками, стойки принимают на себя боковую нагрузку в повороте. Без коников ту же работу должны делать ремни, а их для этого нужно вдвое больше.
- Ремни прижимают сверху. Прижимное крепление создаёт трение между грузом и платформой. На металле по металлу трения почти нет, поэтому под груз кладут противоскользящие коврики или деревянные прокладки — это увеличивает удерживающую силу в разы при том же числе ремней.
- Продольное смещение блокируют упорами. Ремни сверху почти не держат груз от движения вперёд при экстренном торможении. Вперёд груз держат упор в переднюю стенку, брус-упор, прибитый к платформе, или растяжки под углом.
- Пакет вяжут в пакет. Трубы и профиль сначала стягивают в жёсткую связку между собой, и только потом связку крепят к платформе. Свободно лежащие отдельные трубы в пакете начинают «играть» и разбивают обвязку изнутри.
- Крепление подтягивают в пути. Первая проверка — через 30–50 км после выезда, дальше на каждой стоянке. Пакет усаживается, и ремни, затянутые на погрузке, ослабевают.
Прогиб длинного груза и точки опоры
Двенадцатиметровая балка или труба, положенная на две опоры по краям платформы, провисает в середине под собственным весом. Для стального проката это чаще всего упругая деформация, которая уходит после разгрузки. Но есть грузы, для которых прогиб становится браком: тонкостенная труба большого диаметра, длинный профиль малого сечения, стеновая панель, пластиковая труба, клеёная балка, лестничный марш.
Рабочее правило расстановки опор:
- Опоры ставят так, чтобы расстояние между соседними не превышало трети длины груза. Для 12 метров это три-четыре опоры.
- Свободный конец за крайней опорой — не больше четверти длины груза. Длинный неподпёртый вылет и есть источник остаточного прогиба.
- Опоры должны лежать в одной плоскости. Подкладка на 2 см выше остальных превращается в точку перелома, и груз гнёт именно там.
- Под мягкий и полимерный груз опоры делают широкими — доска 100–150 мм, а не брусок 50×50, иначе на трубе останется вмятина по линии опоры.
- Пакеты в несколько ярусов кладут так, чтобы опоры верхнего яруса стояли строго над опорами нижнего. Смещённые прокладки продавливают нижний ярус.
Отдельная история — сваи и железобетон. У железобетонных изделий есть заводские точки строповки и опирания, отмеченные на самом изделии или в паспорте. Их нарушать нельзя: панель, положенная не на те точки, даёт трещину, которую видно только после монтажа. Для строительных материалов в железобетоне это правило номер один, важнее скорости погрузки.
Боковая и верхняя загрузка краном
Длинный груз почти всегда грузят механизированно. Вариантов три, и каждый диктует свои требования к площадке.
- Кран сверху. Самый быстрый способ для труб, балок и панелей. Требует свободного пространства над платформой, поэтому тент и дуги снимают полностью. Груз берут двумя стропами в точках примерно на четверти длины от каждого конца — так пакет не складывается и не выскальзывает. Траверса обязательна для длинных гибких грузов.
- Манипулятор. Кран-борт грузит сам себя, площадка нужна только сбоку под выносные опоры. Но вылет стрелы ограничен, и груз длиннее 8–9 метров манипулятор обычно берёт с перехватом или не берёт вообще. Под длинномерные пакеты чаще нужен отдельный кран.
- Погрузчик сбоку. Возможен только при откинутых бортах или снятых стойках. Вилы должны быть длиннее половины ширины пакета, иначе пакет кувыркается. Для 12-метровых пакетов работают двумя погрузчиками синхронно — одним ровно не поднять.
Что должно быть готово к приезду машины: свободная площадка вдоль всей платформы, твёрдое основание под выносные опоры крана, стропальщик с удостоверением, подготовленные прокладки и подкладки, а также решённый вопрос, кто отвечает за строповку. Водитель длинномера отвечает за крепление груза на платформе, но не за работу крана и не за строповку.
Типовые грузы под длинномер
| Груз | Обычная длина | Вес позиции | Что критично |
|---|---|---|---|
| Труба стальная | 6, 9, 11,7, 12 м | от 30 кг до 1,5 т | Пакетирование, прокладки, фаска торцов |
| Балка двутавровая | 6–12 м | 0,2–2 т | Устойчивость на стенке, опоры под полку |
| Профильная труба и профиль | 6–12 м | 10–200 кг | Прогиб, вмятины от ремней |
| Сваи железобетонные | 6–14 м | 1–4 т | Заводские точки опирания, свес при 14 м |
| Стеновые панели и плиты | 3–12 м | 1–7 т | Вертикальное положение или кассета, ширина |
| Столбы и мачты освещения | 8–12 м | 150–800 кг | Круглая форма, обязательные упоры |
| Пиломатериал | 6 м, реже 9 м | пачка 1–3 т | Влага, обвязка пачки, тент |
| Фермы и металлоконструкции | 6–18 м | 0,5–5 т | Геометрия, точки строповки, свес |
У каждой группы своя специфика, но общий знаменатель один: длина определяет машину, вес определяет, выдержит ли платформа и хватит ли осевых нагрузок, а форма определяет способ крепления. Три параметра нужно назвать сразу, тогда расчёт делается за один звонок.
Сроки, скорость и что закладывать в график
Длинномер в габарите едет в обычном режиме и по обычным дорогам, но планировать его нужно с запасом по сравнению с тентованной фурой.
- Подача машины. Длинномер и шаланда — не самый массовый тип кузова, поэтому под конкретную дату их бронируют заранее. На плечо от Москвы по центральным регионам машина обычно подаётся в течение суток, в дальние регионы — с учётом подсыла.
- Погрузка. Кран, стропальщик, пакетирование и расстановка опор занимают от полутора до четырёх часов. Это не та погрузка, что делается за сорок минут.
- Скорость в рейсе. Груз в габарите ограничений сверх общих не имеет, но водитель длинномера объективно едет спокойнее: разгон, торможение и повороты требуют больше места. На дальнем плече закладывайте 500–600 км в сутки с учётом режима труда и отдыха водителя.
- Негабарит по длине. Если груз выходит за пороги, к срокам прибавляется оформление разрешения и согласование маршрута — несколько рабочих дней, а иногда и больше, если на маршруте есть мосты или путепроводы, требующие отдельного расчёта.
- Выгрузка. Планируйте её на светлое время. Разгружать двенадцатиметровый пакет краном в темноте на неподготовленной площадке — прямой путь к повреждению груза и к травме.
Для расчёта диспетчеру нужны: адреса загрузки и выгрузки, длина самой длинной позиции, общий вес, количество мест, чем грузят и чем выгружают, а также фото или описание подъезда на обеих точках. Расчёт бесплатный, диспетчер на связи круглосуточно, у нас свой автопарк и партнёры в регионах. На каждую перевозку оформляем договор-заявку, транспортную накладную, акт и счёт; страхование груза — по запросу до выезда машины.
Частые вопросы
Чем шаланда отличается от бортового длинномера?
Шаланда — это полуприцеп-платформа без бортов, только с кониками, её грузят краном сверху и с любой стороны. У бортового длинномера есть откидные борта, поэтому он подходит и для боковой загрузки погрузчиком, и лучше держит мелкий сыпучий по форме груз. Под трубы, панели и плиты обычно берут шаланду, под профиль и пиломатериал — борт.
Какая длина груза считается негабаритом?
Считают не длину груза саму по себе, а габаритную длину машины с грузом: для автопоезда порог 20 метров, для одиночного грузовика 12 метров. Отдельно смотрят свес назад: выступ более 1 метра требует опознавательного знака, а выступ более 2 метров уже переводит транспорт в крупногабаритный и требует разрешения. Поэтому труба 13 метров на полуприцепе 13,6 метра — это обычный габаритный рейс.
Нужны ли знаки, если груз свисает совсем немного?
Формально знак «Крупногабаритный груз» вешают, когда груз выступает за габарит спереди или сзади более чем на метр либо вбок более чем на 0,4 метра от габаритного огня. Это щиток 400×400 мм с красно-белыми диагональными полосами, светоотражающий. В тёмное время его дополняют фонарём: белым спереди и красным сзади.
Заедет ли длинномер во двор жилого дома?
Чаще всего нет. Автопоезду 13,6 метра для поворота под прямым углом нужна улица шириной от 12–15 метров, а наружный радиус разворота у него около 12 метров. В типовом дворе с припаркованными машинами он либо не повернёт, либо заедет и не сможет выехать. Такие адреса решают перегрузом на короткую машину или согласованием выгрузки на ближайшей широкой площадке.
Почему длинный груз крепят в четыре-пять мест, а не в два?
Два ремня удерживают короткий жёсткий груз, но длинная труба или балка ведёт себя как маятник: середина и концы двигаются независимо. Поэтому крепление ставят через каждые 2–2,5 метра, чтобы ни один участок не мог сдвинуться относительно платформы. Дополнительно ставят упоры от продольного смещения — прижим сверху почти не держит груз при экстренном торможении.
Как не получить прогиб у двенадцатиметровой трубы?
Расставить опоры так, чтобы между соседними было не больше трети длины груза, а свободный конец за крайней опорой не превышал четверти длины. Все подкладки должны лежать в одной плоскости: одна опора выше остальных на пару сантиметров создаёт точку перелома. Для тонкостенных и полимерных труб подкладки делают широкими, чтобы не было вмятин по линии опоры.
Кто отвечает за строповку и работу крана на погрузке?
Водитель отвечает за размещение и крепление груза на платформе, за подкладки и ремни. Кран, стропальщик и сама строповка — зона ответственности площадки, где идёт погрузка. Поэтому к приезду машины нужно иметь готовую площадку, твёрдое основание под выносные опоры крана и человека с удостоверением стропальщика.
Сколько времени занимает рейс длинномером?
Погрузка с краном и пакетированием — от полутора до четырёх часов, это заметно дольше обычной фуры. В пути закладывают 500–600 километров в сутки с учётом режима труда и отдыха водителя; машина с длинным грузом едет спокойнее на разгоне и в поворотах. Если груз выходит за габаритные пороги, к сроку добавляется оформление разрешения и согласование маршрута.
