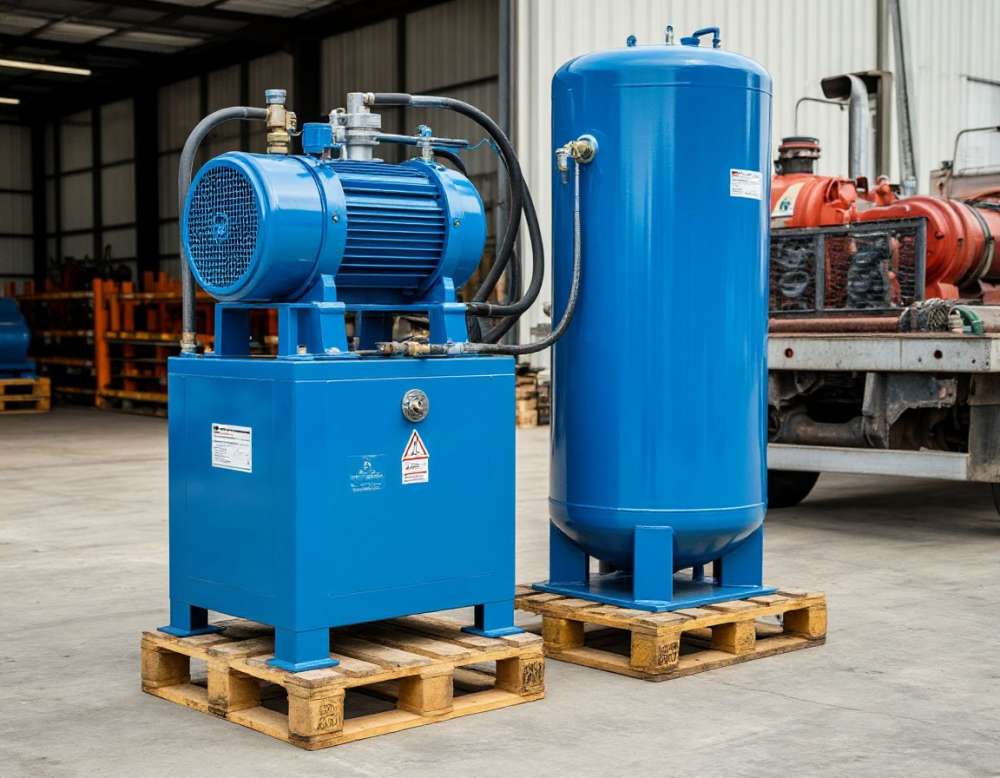

Перевозка компрессора и промышленных насосов

Компрессор в заявке выглядит просто: «винтовой, 22 кВт, вес 600 кг, размер метр на полтора». На деле под погрузку приезжает не один предмет, а комплект: сама компрессорная установка, ресивер, осушитель, фильтровая группа, иногда частотник в отдельном шкафу. У каждого элемента своя масса, свой центр тяжести и своё требование к положению в кузове. И почти в каждом есть жидкость под давлением — масло, конденсат, остаточный воздух, — которая в пути ведёт себя не так, как в цеху.

Отсюда главное отличие перевозки компрессора от перевозки обычного станка. Станок надо просто закрепить. Компрессор и насосный агрегат надо сначала привести в транспортное состояние: сбросить давление, слить масло и конденсат, закрыть патрубки, заблокировать подвижные части, и только потом грузить. Пропуск этого этапа даёт ровно два результата — либо масло из картера растекается по кузову и по чужому грузу, либо на объект приезжает агрегат, у которого сорвало прокладку или погнуло трубку обвязки.

Ниже разбираем по шагам: что относится к этой группе грузов, как считают ресивер, почему крепят за раму и никогда за кожух, какие насосы нельзя класть набок, что делает вибрация за 1500 км рейса и как принимать технику на выгрузке, чтобы первый пуск не превратился в разбирательство.

Что входит в компрессорное и насосное хозяйство

Практически все заявки укладываются в шесть типов грузов, и логистика у них разная.

• Винтовые компрессоры — компактный блок в шумозащитном кожухе, внутри винтовая пара, маслоотделитель, радиатор, электродвигатель. Масса плотная, центр тяжести смещён к винтовому блоку. Кожух декоративно-акустический, несущей функции почти не несёт.
• Поршневые компрессоры — часто в сборе с ресивером на одной раме. Верхняя часть тяжёлая, опора узкая, конструкция склонна к опрокидыванию при резком торможении.
• Ресиверы — воздушные баллоны от 100 до 10 000 литров. Лёгкие относительно объёма, парусные, круглые, требуют ложементов.
• Осушители и фильтровые группы — холодильного или адсорбционного типа, внутри контур с хладагентом или колонны с адсорбентом. Возят строго вертикально.
• Насосные агрегаты на раме — насос плюс двигатель на общей плите, с муфтой и центровкой, выставленной на заводе. Именно центровка чаще всего страдает в рейсе.
• Насосные станции и блоки повышения давления — рама с несколькими насосами, шкафом автоматики, коллекторами. Габарит крупный, конструкция «этажерочная».

Оборудование	Типовой параметр	Масса	Габарит	Машина
Винтовой компрессор	7,5–15 кВт	250–450 кг	1,1 × 0,7 × 1,1 м	Газель
Винтовой компрессор	22–45 кВт	550–1100 кг	1,6 × 1,0 × 1,5 м	Газель, пятитонник
Винтовой компрессор	55–110 кВт	1,2–2,6 т	2,3 × 1,4 × 1,9 м	Пятитонник, десятитонник
Винтовой компрессор	132–250 кВт	3–5,5 т	3,2 × 1,8 × 2,2 м	Десятитонник, фура
Поршневой на ресивере	270–500 л	200–600 кг	1,8 × 0,7 × 1,6 м	Газель
Ресивер	500–1000 л	120–260 кг	0,8 м диаметр, до 2,5 м	Газель, пятитонник
Ресивер	2000–5000 л	450–1300 кг	1,2–1,6 м диаметр, до 4 м	Десятитонник, фура
Насосный агрегат на раме	—	150–1800 кг	от 1,0 × 0,5 × 0,8 м	Газель, пятитонник

Комплект «компрессор плюс ресивер плюс осушитель» под цех средней руки обычно укладывается в пятитонник или десятитонник. Когда линия идёт целиком с трубной обвязкой и шкафами, берут фуру.

Давление, масло и конденсат: обязательная подготовка

Это тот блок, который нельзя пропустить, даже если очень спешат с отгрузкой.

Сброс давления

Ресивер, маслоотделитель и любая напорная линия перед рейсом должны быть разгружены до атмосферного давления. Причины прозаичны. Сосуд под давлением, закреплённый ремнями на платформе, — это груз с запасённой энергией, а любая перевозка означает вибрацию, удары и перепад температур от минус тридцати до плюс пятидесяти в закрытом кузове летом. Кроме того, при выгрузке кто-нибудь обязательно откроет кран «посмотреть», и струя воздуха с масляным туманом бьёт в лицо.

На практике сброс делает тот, кто отгружает: открывают спускной кран ресивера, дают выйти воздуху, кран оставляют открытым или ставят заглушку, штуцеры закрывают. Для машин с частотным приводом дополнительно проверяют, что конденсаторы разряжены и шкаф обесточен.

Слив масла

Масло сливают из картера поршневого компрессора и из маслобака винтового, если производитель этого требует или если рейс дальний и оборудование поедет в наклонном или нештатном положении. Обоснование простое: при боковом крене масло уходит из картера через сапун, через маслоотделитель или через уплотнения, и утечка обнаруживается уже в кузове, на чужом грузе. В сборном рейсе это гарантированная претензия.

Если масло не сливают, то обязательно проверяют уровень (не выше отметки), затягивают пробки, закрывают сапун транспортной заглушкой и ставят поддон под агрегат. Поддон — дешёвая страховка: несколько досок и плёнка стоят копейки, а отмывка полуприцепа после разлива масла занимает полдня.

Конденсат

В ресивере и в маслоотделителе всегда есть вода. Её сливают через нижний кран до последней капли. Зимой это критично: оставшийся конденсат замерзает, лёд рвёт сварной шов у штуцера или разрушает поплавковый конденсатоотводчик. В осушителе холодильного типа сливают воду из сепаратора, в адсорбционном проверяют, закрыты ли колонны.

Шаг подготовки	Что делают	Что будет, если пропустить
Сброс давления	Открыть спускной кран, дождаться нуля	Сосуд под давлением в рейсе, риск при вскрытии
Слив конденсата	Опорожнить ресивер и сепаратор	Замерзание, разрыв шва, коррозия
Слив или фиксация масла	Слить либо затянуть пробки, закрыть сапун	Течь в кузове, порча соседнего груза
Заглушки на патрубки	Штатные заглушки с резьбой или фланцем	Грязь и влага внутри контура
Защита приборов	Снять или закрыть коробом манометры	Битое стекло, сбитая калибровка
Фиксация дверей кожуха	Закрыть на замки, зафиксировать стяжкой	Дверь открывается в пути, гнёт петли
Транспортные болты	Установить, если предусмотрены заводом	Разбиты виброопоры, сбита центровка
Фотофиксация	Общий вид, приборы, счётчик моточасов	Спор о состоянии на приёмке

Ресивер: объёмный, лёгкий, круглый

Ресивер — классический пример груза, у которого объём важнее массы. Баллон на 5000 литров весит чуть больше тонны, но занимает по длине почти четыре метра и по диаметру полтора. В расчёте такой груз считают не по весу, а по занятому месту.

Стандартный подход: берут габаритные размеры по крайним точкам с учётом опорных лап, манометровой площадки и штуцеров, считают занимаемую площадь пола и приводят её к количеству паллето-мест. В фуре 33 европаллеты; лежачий ресивер длиной 4 м и диаметром 1,5 м вместе с ложементами перекрывает около шести паллето-мест, и никакой другой груз на эту площадь уже не поставить. Отсюда и цена: платят за место в кузове, а не за 1,2 тонны.

Вертикальные ресиверы высотой больше 2,5 м в тентованный кузов стоя не входят: внутренняя высота полуприцепа около 2,7 м, и с учётом ложемента и ремней запаса не остаётся. Их кладут набок — это допустимо для сосуда, но требует ложементов под каждую сторону обечайки, иначе точечная опора вминает тонкую стенку.

Правило, которое стоит запомнить: тонкостенный сосуд нельзя стягивать ремнём напрямую через обечайку с большим усилием. Стяжка с трещоткой создаёт локальную нагрузку на кромку, и на тонкой стенке остаётся вмятина, а у сосуда под давлением вмятина — это дефект. Ремень пускают через седловой ложемент или через деревянную накладку по всей длине контакта.

Крепить за раму, а не за кожух

Самая частая и самая дорогая ошибка на погрузке винтового компрессора — завести стропы или стяжные ремни за кожух. Кожух сделан из тонкого окрашенного листа со звукоизоляцией внутри, он крепится на защёлках и нескольких винтах и не рассчитан вообще ни на какую нагрузку. Результат предсказуем: помятая панель, сорванные петли дверей, а если поднимали — деформированная рама и сдвинутый винтовой блок.

Правильные точки:

1. Штатные транспортные проушины на раме — если завод их предусмотрел, это единственная точка подъёма.
2. Прорези в раме под вилы погрузчика — компрессор поднимают снизу, за раму, без касания кожуха.
3. Транспортный поддон, на котором агрегат приехал с завода. Лучший вариант: его не разбирают до объекта.
4. Продольные балки основания — под них заводят широкие мягкие стропы с распорками, чтобы стропы не сдавили боковые панели.

Крепление в кузове строится по тому же принципу: ремни идут через раму или через силовые элементы основания, а сверху через кожух — только с деревянными распорками, которые принимают усилие на себя, минуя тонкий лист. Под агрегат кладут противоскользящий мат, спереди и сзади ставят упорные бруски, прибитые к настилу.

Насосы: положение, муфта, уплотнение

Насосные агрегаты чувствительнее компрессоров, потому что у них есть выставленная на заводе центровка вала насоса и вала двигателя. Расцентровка на десятые доли миллиметра — это вибрация, перегрев подшипников и разрушение муфты в первые же сотни часов работы. И расцентровать агрегат проще всего именно в перевозке: достаточно взять раму в одной точке, и плита слегка скручивается.

Практические требования:

• агрегат поднимают за раму целиком, не за корпус насоса и не за рым двигателя — рым двигателя рассчитан только на сам двигатель;
• раму ставят на ровное основание: на перекошенных ложементах плита работает на скручивание весь рейс;
• муфту защищают кожухом, в идеале снимают полумуфту, если это предусмотрено;
• вал крупных насосов фиксируют от проворота — свободное вращение при вибрации бьёт баббит подшипников скольжения;
• после перевозки центровку проверяют до пуска, а не после первых симптомов.

Отдельно — насосы с торцевым уплотнением. Их везут в рабочем положении, вертикальные — стоя. Торцевое уплотнение представляет собой пару притёртых колец, поджатых пружиной, и работает оно в среде, которая его смазывает. При длительном хранении насухо и при транспортировке набок кольца перекашиваются, притёртые поверхности получают краевое пятно контакта, и на первом же пуске уплотнение течёт. Если производитель прямо разрешил горизонтальную перевозку — везут горизонтально, но с деревянными опорами под корпус и под двигатель отдельно, чтобы не нагружать патрубки.

Патрубки вообще нельзя использовать как опору или как точку крепления. Фланец всасывания и нагнетания рассчитан на трубопровод, а не на массу агрегата. Все входы и выходы закрывают заглушками: попавший внутрь песок сдирает рабочее колесо на первом пуске.

Вибрация в рейсе и что от неё страдает

Тысяча километров по трассе — это несколько миллионов циклов знакопеременной нагрузки. Груз, который в цеху стоит неподвижно, в кузове непрерывно трясётся с амплитудой, зависящей от подвески, загрузки и качества дороги. Страдает от этого не корпус, а мелочь.

Что страдает от вибрации	Как проявляется	Как предотвращают
Резьбовые соединения обвязки	Ослабление, течь после пуска	Протяжка на приёмке до пуска
Медные трубки и импульсные линии	Трещины по гибам, надлом у штуцера	Подвязка трубок, демпферы
Манометры и датчики	Сбитая шкала, разбитое стекло	Демонтаж или жёсткий короб
Виброопоры и амортизаторы	Проседание, разрыв резины	Транспортные болты на время рейса
Подшипники при неподвижном вале	Ложное бринеллирование дорожек	Фиксация вала, мягкое основание
Клеммники и провода в шкафу	Ослабление контактов, перегрев	Протяжка клемм перед вводом в работу
Радиаторы и оребрение	Замятые ламели, падение теплосъёма	Фанерный щит с наружной стороны

Главный способ борьбы с вибрацией — не жёстче притянуть, а исключить взаимное перемещение. Груз должен быть единым целым с кузовом: противоскользящий мат снизу, упоры спереди и сзади, распор по бокам, прижим сверху. Свободный ход в пару сантиметров опаснее, чем отсутствие ремня вовсе, потому что груз всю дорогу бьётся о крепление.

Упаковка, маркировка и сборный рейс

Компрессорное оборудование в заводской упаковке едет лучше всего: паллета, обрешётка, стрейч, угловая защита. Если агрегат уже был в работе и упаковки нет, минимальный набор такой: поддон или брус под раму, плёнка от пыли и осадков, фанера или картон на кожух в местах контакта с ремнями, отдельная коробка под снятые манометры, шланги, документы и ЗИП.

Маркировка обязательна и по факту экономит деньги: «верх», «не кантовать», «центр тяжести», масса места. Грузчик на промежуточном складе не обязан догадываться, что этот ящик нельзя класть набок.

По поводу сборных рейсов. Компрессор и насосы прекрасно едут сборным грузом, если они подготовлены: слито масло, сброшено давление, груз стоит на поддоне и промаркирован. Неподготовленный агрегат в сборный рейс лучше не ставить — он течёт и портит чужой груз, а ответственность за это ложится на отправителя. При отправке отдельной машиной требований меньше, но подготовка всё равно окупается на приёмке.

Приёмка на объекте и первый пуск

Выгрузка компрессора — не конец перевозки, а начало ответственного этапа. Порядок, который экономит нервы:

1. Осмотреть груз до снятия креплений: сдвиг относительно меток, состояние ремней, следы масла на полу кузова.
2. Сфотографировать общий вид и все места, вызывающие вопросы, сверить с фото при погрузке.
3. Снять агрегат за штатные точки, поставить на ровное основание, не бросать раму на бетон с высоты.
4. Проверить комплектность по накладной: фильтры, ЗИП, документы, снятые манометры.
5. Оформить акт. Если есть повреждение — отметка делается в транспортной накладной при приёмке, а не через неделю.
6. До пуска: выдержка при температуре помещения зимой, протяжка резьбовых соединений и клемм, снятие транспортных болтов с виброопор, заливка масла до отметки, проверка центровки, проверка направления вращения.

Снятие транспортных болтов — пункт, который забывают чаще всего. Агрегат запускают на жёстко зафиксированных виброопорах, и вибрация идёт прямо в фундамент и в раму. Второй забываемый пункт — заливка масла после слива: пуск винтовой пары без масла убивает её за минуты.

Что уточняет диспетчер и из чего складывается цена

Расчёт бесплатный, и чем точнее вводные, тем меньше сюрпризов на погрузке. По компрессорам и насосам спрашивают:

• состав отправки: сколько мест, что в каждом, масса и габариты по крайним точкам;
• тип оборудования — винтовой, поршневой, ресивер, осушитель, насосный агрегат;
• новое в заводской упаковке или бывшее в работе без упаковки;
• слито ли масло, сброшено ли давление, есть ли риск утечки;
• адреса загрузки и выгрузки, наличие погрузчика или крана с обеих сторон, ширина ворот и высота проёма;
• сроки подачи машины и допустимое время работ на объекте;
• нужна ли упаковка, обрешётка, страхование груза.

Цена складывается из плеча маршрута, типа кузова и грузоподъёмности, фактически занятого объёма или массы (что больше), стоимости крепёжных материалов и ложементов, времени на погрузку-выгрузку сверх нормативного и дополнительных услуг — упаковки, манипулятора, страхования. Конкретную сумму считают под груз: у одного и того же винтового компрессора цена рейса отличается в разы в зависимости от того, едет он отдельной машиной или доборным местом в сборной фуре.

У нас свой автопарк и партнёры в регионах, работаем по России и СНГ, 277 городов, отсчёт плеч от Москвы. Документы стандартные: договор-заявка, транспортная накладная, акт, счёт. Юрлица платят безналом по счёту, физлица — картой или переводом. Страхование груза оформляется по запросу до рейса. Диспетчер на связи круглосуточно.

Частые вопросы

Обязательно ли сливать масло перед перевозкой компрессора?

Из поршневого компрессора и из маслобака винтового масло сливают, если этого требует производитель или если рейс дальний. Когда масло не сливают, уровень проверяют по нижней отметке, затягивают пробки, ставят транспортную заглушку на сапун и подкладывают поддон. В сборном рейсе слив лучше делать всегда — течь портит чужой груз.

Можно ли везти ресивер под давлением?

Нет. Давление сбрасывают до атмосферного, конденсат сливают через нижний кран полностью. Замкнутый сосуд под давлением в кузове, где летом бывает под пятьдесят градусов, а зимой минус тридцать, — лишний риск, а оставшаяся вода зимой замерзает и рвёт шов у штуцера.

Почему нельзя крепить компрессор ремнями за кожух?

Кожух винтового компрессора — тонкий окрашенный лист со звукоизоляцией, он держится на защёлках и нескольких винтах и не несёт нагрузку. Ремень через кожух мнёт панель, срывает петли дверей и не даёт реального прижима. Крепить нужно за раму или за силовые элементы основания, а сверху — только через деревянные распорки.

Ресивер весит всего 500 кг. Почему считают как шесть паллето-мест?

Потому что он занимает площадь пола, на которую другой груз уже не поставишь. Лежачий баллон длиной около четырёх метров с ложементами перекрывает значительную часть кузова, и машина уходит в рейс недогруженной по массе. В таких случаях расчёт идёт по занятому объёму, а не по весу.

Можно ли положить насос набок, чтобы влез по высоте?

Только если это прямо разрешил производитель. Вертикальные насосы и агрегаты с торцевым уплотнением везут стоя: кольца уплотнения поджаты пружиной, при перекосе теряют притёртое пятно контакта и текут на первом пуске. Если горизонтальная перевозка разрешена, корпус насоса и двигатель опирают отдельными ложементами, не нагружая патрубки.

Что такое транспортные болты и зачем их снимать?

Это жёсткие фиксаторы, которые блокируют виброопоры и подвижные узлы на время перевозки, чтобы амортизаторы не разбило вибрацией. Перед пуском их обязательно снимают, иначе агрегат работает на жёстком основании и вся вибрация идёт в раму и фундамент. Про этот пункт забывают чаще всего.

Нужна ли машина с манипулятором?

Нужна, если на площадке нет погрузчика или крана. Учтите, что грузоподъёмность КМУ падает по мере вылета стрелы: у самого борта манипулятор снимет несколько тонн, а на большом вылете — существенно меньше. Диспетчеру сразу сообщают массу места и расстояние от места стоянки машины до точки установки.

Как оформить претензию, если компрессор приехал с повреждением?

Повреждение фиксируют на приёмке, до снятия креплений и до подписания документов без замечаний. Делают фотографии, сверяют с фото при погрузке, вносят отметку в транспортную накладную и оформляют акт. Если груз был застрахован, страховая работает именно по этим документам, поэтому оформлять нужно сразу, а не после первого пуска.
