Заявка выглядела просто: «восемь плит ПАГ-14 с базы на объект, 60 километров, нужен манипулятор». Прораб был уверен, что машина сделает один рейс: кран на семь тонн, плита весит четыре двести, а в кузов длинномера восемь плит по 6 метров укладываются в два ряда по четыре. Арифметика сошлась только на бумаге. Восемь плит — это 33,6 тонны, и никакой полуприцеп их не повезёт. А ещё выяснилось, что семь тонн кран берёт у борта, на вылете 2,5 метра, а на восьми метрах, куда надо было подать плиту через забор, у него остаётся 1,9 тонны.
Так выглядит типичный разговор по дорожным плитам и ЖБИ. Тут почти всё считается не в кубах и не в длине, а в тоннах — и именно масса лимитирует машину раньше всего. Плита занимает мало места, но весит столько, что полуприцеп набирает предел, будучи заполненным на треть по площади пола.
Мы возим ЖБИ с 2008 года, у нас свой автопарк и партнёры в регионах. Ниже — то, что реально надо знать отправителю и заказчику до того, как заказывать технику: массы типовых изделий, сколько штук уходит в машину, чем грузят и почему диаграмма грузоподъёмности крана-манипулятора важнее его паспортной цифры.
Типовые размеры и массы: что именно вы везёте
Первое, что надо выяснить, — марка изделия. Под общим словом «плита» на стройке живут совершенно разные вещи с разницей в массе в пять раз.
Аэродромная плита ПАГ-14 имеет размеры 6000×2000×140 мм и массу около 4,2 тонны. ПАГ-18 толщиной 180 мм весит около 5,2 тонны, ПАГ-20 — около 5,8 тонны. Это самые ходовые изделия для временных дорог, площадок под технику и заездов: они армированы в два слоя и рассчитаны на тяжёлую нагрузку.
Дорожные плиты ПДН-14 (6000×2000×140 мм) и ПДН-18 весят 4,2 и 5,3 тонны соответственно. Плиты серии 2П и 1П бывают 3000×1750, 3000×1500, 6000×1750 мм, масса от 1,0 до 3,6 тонны. Плиты ПД, ПДП, ПТ — это мелкоразмерные изделия для тротуаров и лотков, от 0,3 до 1,5 тонны.
Плиты перекрытия ПК — отдельный мир. Многопустотные плиты имеют длину 2400–9000 мм, чаще всего 4200–6300 мм, ширину 1000, 1200 или 1500 мм и толщину 220 мм. Масса плиты ПК 42.12 — около 1,6 тонны, ПК 60.15 — около 2,8 тонны, ПК 63.15 — около 3,0 тонны. Ребристые плиты ПР и ПВ при тех же габаритах легче на 20–30 %, но капризнее в укладке из-за рёбер.
| Изделие | Габариты, мм | Масса, т |
|---|---|---|
| ПАГ-14 | 6000×2000×140 | 4,2 |
| ПАГ-18 | 6000×2000×180 | 5,2 |
| ПАГ-20 | 6000×2000×200 | 5,8 |
| ПДН-14 | 6000×2000×140 | 4,2 |
| Плита 2П 30.18 | 3000×1750×170 | 2,2 |
| Плита 1П 30.15 | 3000×1500×160 | 1,7 |
| ПК 42.12 многопустотная | 4180×1190×220 | 1,6 |
| ПК 60.12 многопустотная | 5980×1190×220 | 2,2 |
| ПК 63.15 многопустотная | 6280×1490×220 | 3,0 |
| Ребристая ПР 60.15 | 5970×1490×300 | 2,2 |
Запросите у поставщика паспорт на партию: там указаны фактическая масса и дата изготовления. Разброс по массе между заводами достигает 5–8 % из-за плотности бетона и объёма армирования, а на пяти плитах это уже двести килограммов — как раз та величина, из-за которой машина уходит в перегруз.
Сколько плит входит в машину и почему лимитирует масса
Бортовой полуприцеп длиной 13,6 метра принимает до 20 тонн груза. Разложим это на плиты.
ПАГ-14 по 4,2 тонны: четыре штуки — 16,8 тонны, пять штук — 21 тонна, то есть уже перебор. Значит, штатная загрузка — четыре плиты, максимум пять при лёгкой сцепке и согласованных осевых нагрузках. При этом четыре плиты 6×2 метра занимают 24 квадратных метра при площади пола полуприцепа около 33 — то есть кузов заполнен на три четверти по площади и всего в один слой по высоте.
ПАГ-18 по 5,2 тонны: три штуки — 15,6 тонны, четыре — 20,8, что на грани. Обычно возят три-четыре.
Плиты перекрытия ПК 60.12 по 2,2 тонны: девять штук — 19,8 тонны. Их укладывают в два-три яруса, и тут уже начинает играть не масса, а правильность прокладок.
| Изделие | Штук на полуприцеп 20 т | Что ограничивает |
|---|---|---|
| ПАГ-14 (4,2 т) | 4, реже 5 | масса |
| ПАГ-18 (5,2 т) | 3–4 | масса |
| ПДН-14 (4,2 т) | 4 | масса |
| 2П 30.18 (2,2 т) | 8–9, в два яруса | масса |
| ПК 42.12 (1,6 т) | 11–12, в два-три яруса | масса и высота штабеля |
| ПК 63.15 (3,0 т) | 6 | масса |
| ПАГ на десятитонник с манипулятором | 2 | масса и вылет стрелы |
Отсюда правило, которое экономит отправителю деньги и нервы: считайте рейсы по массе. Сорок плит ПАГ-14 — это не «несколько машин», это ровно десять рейсов по четыре плиты. Если вам обещают увезти шесть ПАГ за раз на обычном полуприцепе, вас либо не поняли, либо собираются ехать в перегруз с риском протокола и разгрузки прямо на трассе.
Техника: полуприцеп, длинномер, манипулятор, трал
Бортовой полуприцеп 13,6 метра — основная машина под дорожные плиты и перекрытия. Ровный пол, съёмные стойки, борта откидываются или снимаются полностью, чтобы кран мог брать плиту сбоку. Грузоподъёмность 20 тонн, длина груза до 13,6 метра без выступа.
Бортовой длинномер на шасси (обычно 12–15 тонн, длина платформы 9–12,5 метра) берут на короткие плечи и там, где полуприцеп не разворачивается. По плитам ПАГ это две-три штуки за рейс.

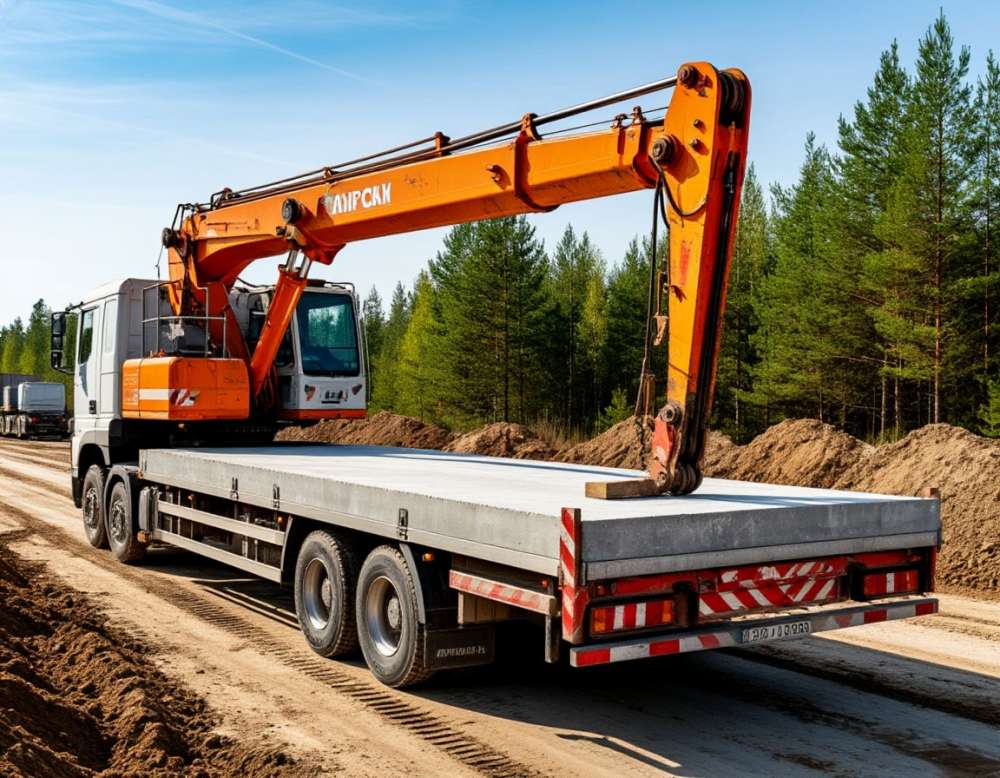

Кран-манипулятор — машина, которая сама грузит и сама выгружает. Это её главное достоинство и её главное ограничение: чем мощнее стрела, тем меньше полезная грузоподъёмность платформы. Типичная связка — платформа 8–10 тонн плюс кран 5–7 тонн у борта. Под ПАГ-14 это две плиты за рейс, и не больше.
Трал и низкорамная платформа нужны, когда плита крупнее стандартной: аэродромные плиты нестандартной длины, монолитные перемычки, крупноразмерные ребристые панели, изделия длиной свыше 13,6 метра или шириной более 2,55 метра. Трал берёт 20–60 тонн и идёт медленнее — планируйте на такой рейс больше времени.
Выбор между «привезти обычной машиной и разгружать краном заказчика» и «привезти манипулятором» почти всегда сводится к деньгам. Манипулятор увозит вдвое меньше плит за рейс, но не требует крана на объекте. Если плит больше двадцати и на объекте есть автокран, дешевле везти полуприцепами. Если плит четыре и крана нет — манипулятор.
Грузоподъёмность крана на вылете: главная ошибка заказчика
Когда в объявлении написано «манипулятор 7 тонн», имеется в виду максимум на минимальном вылете стрелы — обычно 2–2,5 метра от колонны крана, то есть буквально у борта машины. Дальше работает диаграмма грузоподъёмности, и она падает быстро.
| Вылет стрелы, м | Кран «7 тонн» | Кран «5 тонн» | Кран «3 тонны» |
|---|---|---|---|
| 2,5 | 6,5–7,0 т | 4,8–5,0 т | 2,9–3,0 т |
| 4,0 | 4,2–4,6 т | 3,0–3,3 т | 1,8–2,0 т |
| 6,0 | 2,6–3,0 т | 1,9–2,2 т | 1,1–1,3 т |
| 8,0 | 1,8–2,1 т | 1,3–1,6 т | 0,8–0,9 т |
| 10,0 | 1,3–1,6 т | 1,0–1,2 т | 0,6–0,7 т |
Цифры ориентировочные, у каждой модели своя диаграмма, но порядок именно такой: на восьми метрах от машины остаётся четверть паспортной грузоподъёмности. Плиту ПАГ-14 массой 4,2 тонны семитонный кран подаст только на вылете до 4 метров. Через забор, через траншею, во двор за пять метров — уже нет.
Поэтому при заказе манипулятора называйте не массу плиты, а две цифры: массу и расстояние от места, где встанет машина, до точки укладки. Если расстояние больше четырёх метров, под тяжёлые плиты нужен автокран, а манипулятор используется только для выгрузки на землю рядом с машиной.
Вторая часть той же ошибки — опоры. Кран работает только на выдвинутых аутригерах, которым нужно 4,5–6,5 метра в ширину. Если машина стоит в узком проезде и выдвинуть опоры на полную некуда, грузоподъёмность ограничивают дополнительно, а на некоторых моделях кран просто блокируется системой безопасности.
Строповка: за что цеплять и чем поднимать
Плиты поднимают за монтажные петли. Количество петель — обычно четыре, у длинных плит перекрытия бывает шесть. Поднимать плиту можно только за все штатные петли одновременно, распределив нагрузку. Цеплять за одну или две петли нельзя: расчётная нагрузка на петлю рассчитана на долю массы, а не на всю плиту, и петля либо вырывается вместе с куском бетона, либо разгибается.
Для равномерного подъёма используют траверсу — балку с подвесами, которая передаёт нагрузку строго вертикально. Без траверсы стропы идут под углом, и появляется горизонтальная составляющая, которая сжимает плиту и рвёт петли. При угле между ветвями стропа 90 градусов нагрузка на каждую ветвь возрастает примерно в 1,4 раза, при 120 градусах — вдвое. Правило простое: угол между ветвями не должен превышать 90 градусов, а лучше держать 60.
Мягкие текстильные стропы предпочтительнее цепей там, где важна поверхность: они не скалывают бетон на рёбрах и не оставляют вмятин. Цепные стропы применяют по тяжёлым изделиям и там, где есть острые кромки, но тогда под стропы подкладывают уголки или прокладки.
Перед каждым подъёмом петли осматривают. Погнутая, надрезанная или проржавевшая насквозь петля — повод не поднимать плиту за неё. Если петли срезаны заподлицо (так иногда делают на складе), плиту берут только специальными захватами или подводят стропы «в обхват» снизу с подкладками — но это уже работа для стропальщика с допуском, а не для водителя.
И ещё одно, что часто забывают: пока плита в воздухе, под ней не должно быть людей, и разворачивают её только оттяжками, а не руками.
Укладка в кузове и крепление
Плиты везут плашмя, стопкой, на деревянных прокладках. Прокладка — брус сечением не менее 100×100 мм, у тяжёлых изделий 150×150 мм, длиной во всю ширину плиты.
Главное правило укладки звучит скучно, но нарушение его ломает плиты чаще всего: прокладки между рядами располагают строго одна над другой по вертикали. Если прокладка верхнего ряда сдвинута относительно нижней хотя бы на 30–40 сантиметров, нижняя плита работает на изгиб между двумя опорами, которых конструкция не предполагала. На ровной дороге она это выдержит, на первой серьёзной яме — треснет посередине.
Второе правило — количество и положение опор. Под дорожную плиту ставят две прокладки, отступив от торцов примерно на одну пятую длины: для шестиметровой плиты это 1–1,2 метра от края. Ставить прокладку ровно по центру нельзя — получится консоль на обоих концах. Ставить три прокладки тоже нежелательно: средняя из-за неровности примет всю нагрузку.
Крепление — стяжные ремни с храповым механизмом, обычно с рабочей нагрузкой от 2,5 до 5 тонн, плюс боковые упоры или стойки. На стопку из четырёх дорожных плит ставят минимум четыре ремня, по два на каждую пару прокладок. Продольное смещение предотвращают упорами в пол или клиньями; надеяться на трение бетона о дерево при экстренном торможении не стоит.
Штабель по высоте ограничивают здравым смыслом и габаритом: общая высота от дороги не более 4 метров. Для плит перекрытия в три яруса это обычно не проблема, для ПАГ на полуприцепе — тем более.
Габариты, негабарит и разрешение
Плита ПАГ-14 шириной 2 метра на полуприцепе шириной 2,55 метра не выступает никуда — это обычный рейс. Вопросы начинаются, когда плиты шире или длиннее машины.
Крупногабаритным груз становится, когда ширина с грузом превышает 2,55 метра, высота — 4 метра, а длина автопоезда с грузом — 20 метров. Тяжеловесным — при превышении допустимой массы или осевых нагрузок. В обоих случаях нужен специальный пропуск с согласованным маршрутом: оформление занимает от нескольких дней, а по некоторым маршрутам и до двух недель, если требуется согласование владельцев дорог и мостов.
Если груз выступает за габарит транспортного средства спереди или сзади более чем на 1 метр либо сбоку более чем на 0,4 метра от внешнего края габаритного огня, выступающие части обозначают знаком «Крупногабаритный груз» — квадратным щитком со светоотражающими красно-белыми полосами. В тёмное время и при плохой видимости спереди добавляют белый фонарь, сзади — красный.
Практический совет: если ваши плиты стандартные 6×2 метра, негабарита нет и разрешение не нужно. Если это нестандартная аэродромная плита длиной 7–8 метров или широкая ребристая панель, закладывайте в график время на пропуск. Перевозчик может оформить его сам, но не может сделать это за один вечер.
Выгрузка на стройплощадке
Идеальный сценарий — на объекте есть автокран или гусеничный кран, и плиты снимают сразу в проектное положение. Реальность чаще другая: крана нет, и всё ложится на манипулятор или на подготовленную площадку.
Если крана нет, плиты складируют в штабель рядом с местом работ. Под штабель нужна подготовленная подушка: спланированный грунт со щебнем 10–15 сантиметров или уже уложенные плиты. Прямо на раскисший грунт ставить нельзя — нижний ряд утонет неравномерно, и вытащить его потом будет нечем. Штабель дорожных плит делают высотой не более 2–2,5 метра, с прокладками в каждом ряду по той же вертикали, что и в кузове.
Площадка под сам манипулятор — отдельная тема. Опора аутригера передаёт на грунт нагрузку в десятки тонн на пятно в пару сотен квадратных сантиметров. Под опоры обязательно кладут подкладки: щиты из бруса, стальные или полимерные плиты. Без них на суглинке весной опора уходит в землю на 20–40 сантиметров, машина кренится, и кран блокируется в лучшем случае.
Заезд на объект надо продумывать до, а не после. Полуприцеп 13,6 метра требует для разворота радиус порядка 12–14 метров и не заедет в проезд шириной меньше 4 метров. Зимой и в распутицу добавляется вопрос сцепления: гружёный автопоезд на 20 тонн на подъёме по грунту не поедет, и вытаскивать его придётся техникой заказчика.
Приёмка, сколы и трещины
Бетон — не металл, он скалывается. Мелкие сколы кромок и углов глубиной до 10–15 миллиметров — обычное явление при погрузке-выгрузке, и их обычно не считают дефектом, если несущая часть не затронута. А вот сквозная трещина поперёк плиты, скол с обнажением арматуры или разрушение монтажной петли — это уже брак, и его надо фиксировать.
Порядок прост: осмотр при погрузке и при выгрузке, отметка в транспортной накладной, акт при расхождении, фотографии с обеих сторон. Если плита пришла с трещиной и в накладной при погрузке она не отмечена, разбираться придётся между поставщиком и перевозчиком — и разбираться будет тяжело без фото.
Отдельно про зимний бетон. Изделия, отпущенные с завода до набора проектной прочности, при перевозке в мороз повреждаются заметно чаще. Спрашивайте дату изготовления: плита возрастом меньше двадцати восьми суток при транспортировке по разбитой дороге — это риск, который принимает на себя тот, кто её отгружает.
Документы с нашей стороны стандартные: договор-заявка, транспортная накладная, акт выполненных работ и счёт, прочие — по требованию. Юрлица платят безналом по счёту, физлица — картой или переводом. Страхование груза оформляется по запросу до начала рейса, и по ЖБИ это имеет смысл делать чаще, чем по обычным грузам.
Из чего складывается цена и как считают срок
- Количество рейсов. Это главная переменная: сорок плит ПАГ — это десять машин, и никакая скидка этого не изменит.
- Тип техники: полуприцеп, длинномер, манипулятор или трал. Манипулятор дороже обычного борта примерно на 20–40 % за рейс, но снимает потребность в кране.
- Длина плеча и качество дороги. Гружёный автопоезд по грунтовке идёт вдвое медленнее, и это время оплачивается.
- Время под погрузкой и выгрузкой. Кран на объекте есть — полчаса; крана нет и работает манипулятор — от полутора часов на две плиты.
- Негабарит: пропуск, согласование маршрута, иногда сопровождение. Это отдельные расходы и отдельные дни.
- Сезон. В распутицу и в снег подъезды к объектам усложняются, и растёт риск простоя и вытаскивания техники.
- Обратный пробег: если машина возвращается порожней, он в ставке.
По срокам ориентируйтесь так: рейс внутри области — в день подачи; межгород до 500 км — сутки; 1000–1500 км — двое-трое суток; дальше плюс сутки на каждые 600–700 км. Это средние по рынку ориентиры, а не обязательство: погода, пропускной режим объекта и очередь на кране влияют сильнее расстояния. Мы работаем по 277 городам России и странам СНГ, диспетчер принимает заявки круглосуточно, но онлайн-кабинета с трекингом у нас нет — статус рейса узнают у него же.
Чек-лист перед заказом машины
- Известна точная марка изделия и его паспортная масса, а не «плита шесть на два».
- Посчитано количество рейсов по массе, а не по площади пола.
- Определено, чем грузят на складе и чем выгружают на объекте.
- Для манипулятора названы две цифры: масса плиты и вылет до точки укладки.
- Проверено, хватит ли места под выдвижные опоры крана — 4,5–6,5 метра в ширину.
- Есть подкладки под опоры и подготовленная подушка под штабель.
- Готовы прокладки: брус 100×100 или 150×150 мм по длине, одинаковый по высоте.
- Проверены монтажные петли: не погнуты, не срезаны, не проржавели.
- Оценены ширина проезда, радиус разворота и состояние грунта на подъезде.
- Если изделие шире 2,55 метра или длиннее машины — заложено время на разрешение.
Частые вопросы
Сколько дорожных плит входит в одну машину?
На бортовой полуприцеп 13,6 метра с разрешённой загрузкой 20 тонн входит четыре плиты ПАГ-14 массой 4,2 тонны каждая, реже пять при согласованных осевых нагрузках. ПАГ-18 по 5,2 тонны — три-четыре штуки. Плит перекрытия ПК 60.12 по 2,2 тонны уходит до девяти в два-три яруса. Машину ограничивает масса, а не длина: четыре плиты 6×2 метра занимают три четверти площади пола и всего один слой по высоте.
Почему манипулятор «на 7 тонн» не может поднять плиту весом 4,2 тонны?
Потому что семь тонн — это максимум на минимальном вылете стрелы, примерно 2–2,5 метра от колонны, то есть у самого борта. На вылете 4 метра у такого крана остаётся 4,2–4,6 тонны, на 6 метрах — около 2,6–3,0 тонны, на 8 метрах — 1,8–2,1 тонны. Поэтому при заказе называйте массу плиты и расстояние от места стоянки машины до точки укладки. Если оно больше 4 метров, под ПАГ нужен автокран.
Можно ли поднимать плиту за две петли?
Нет. Монтажные петли рассчитаны на долю массы изделия, и при подъёме за две петли вместо четырёх нагрузка на каждую возрастает вдвое: петля разгибается или вырывается с куском бетона. Поднимают за все штатные петли, желательно через траверсу, чтобы стропы шли вертикально. Угол между ветвями стропа не должен превышать 90 градусов — при 120 градусах нагрузка на ветвь удваивается.
Зачем прокладки между рядами и почему они должны быть по одной вертикали?
Прокладки из бруса 100×100 или 150×150 мм передают нагрузку от верхних плит к нижним. Если прокладка верхнего ряда смещена относительно нижней хотя бы на 30–40 сантиметров, нижняя плита начинает работать на изгиб между опорами, на которые она не рассчитана, и трескается на первой же яме. Под шестиметровую плиту ставят две прокладки, отступив 1–1,2 метра от торцов, и следят, чтобы во всех рядах они стояли строго друг над другом.
Когда нужно разрешение на негабарит?
Когда ширина с грузом превышает 2,55 метра, высота — 4 метра, длина автопоезда — 20 метров, либо превышена допустимая масса или осевые нагрузки. Стандартные плиты 6000×2000 мм на полуприцепе под эти критерии не попадают, и разрешение не требуется. Для нестандартных изделий пропуск оформляют заранее: согласование маршрута занимает от нескольких дней до двух недель, если в маршруте есть мосты.
Что делать, если на объекте нет крана?
Заказывать кран-манипулятор, но учитывать, что он увозит вдвое меньше плит: платформа 8–10 тонн под ПАГ-14 — это две плиты за рейс. Плиты складируют в штабель рядом с местом работ, высотой не более 2–2,5 метра, на подготовленной подушке из щебня 10–15 сантиметров. Под опоры манипулятора обязательно подкладывают щиты или плиты, иначе на влажном грунте аутригер уходит вниз и кран блокируется системой безопасности.
Считается ли скол дефектом?
Мелкие сколы кромок и углов глубиной до 10–15 миллиметров при погрузке и выгрузке — обычное явление, и дефектом их, как правило, не считают, если несущая часть не затронута. Сквозная трещина поперёк плиты, скол с обнажением арматуры и разрушенная монтажная петля — это брак. Фиксируйте состояние при погрузке и при выгрузке отметкой в транспортной накладной и фотографиями, иначе доказать происхождение повреждения потом невозможно.
Как сезон влияет на перевозку ЖБИ?
Сильнее, чем расстояние. В распутицу подъезд к объекту по грунту становится непроходимым для гружёного автопоезда на 20 тонн, и машину приходится вытаскивать техникой заказчика. Зимой добавляется хрупкость бетона: изделия, отпущенные с завода до набора проектной прочности, повреждаются чаще, поэтому спрашивайте дату изготовления. Под опоры крана в мороз и в оттепель одинаково нужны подкладки — грунт неоднороден.
