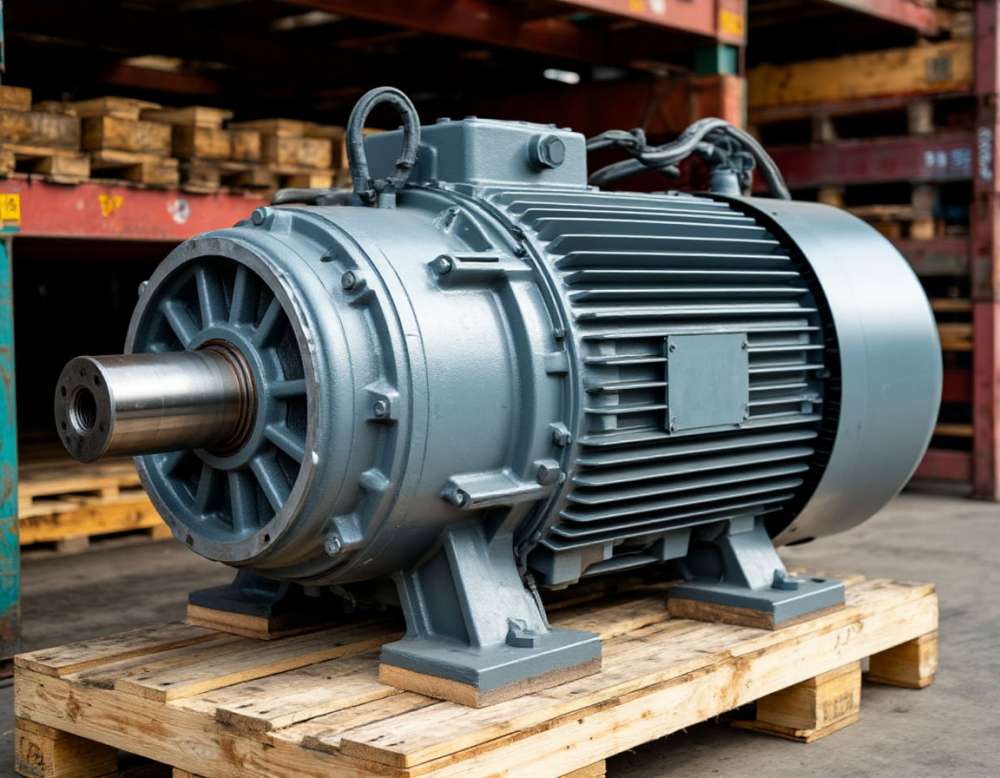

Перевозка электродвигателей: крепление за станину и защита вала

Электродвигатель кажется простым грузом: чугунный корпус, ничего хрупкого снаружи, никакого температурного режима. На практике это та позиция, где повреждение не видно при приёмке и проявляется через месяц работы — гулом в подшипнике, вибрацией на оборотах, нагревом обмотки. Внешне машина целая, акт подписан, а ремонт стоит как половина нового двигателя.

Диапазон масс огромный. Двигатель габарита 63 на 0,25 кВт весит около 4 килограммов и едет сборным грузом вместе с кабелем. Насосная машина на 315 кВт — уже 2–2,5 тонны, высоковольтный двигатель 6 кВ мощностью 1600 кВт идёт на 10–15 тонн, а синхронный генератор в сборе доходит до 25–30 тонн и перевозится как негабарит. Один и тот же запрос означает то газель, то трал с согласованным маршрутом.

Общего у этих грузов четыре вещи. Нагрузку при подъёме и в пути несёт станина, а не вал и не крышки. Выступающий конец вала повреждается легче всего, и обычно не в пути, а на погрузке. Подшипники при неподвижном роторе и вибрации получают специфический износ, от которого защищаются не упаковкой, а подвеской и прокладками. И последнее — влага: изоляция обмотки гигроскопична, а машина, пришедшая с мороза в тёплый цех, покрывается конденсатом внутри корпуса.

Мы перевозим грузы с 2008 года по России и СНГ, у нас свой автопарк и партнёры в регионах, поэтому машину под двигатель подбираем сразу по массе и по способу погрузки: нет крана на объекте — идёт борт с краново-манипуляторной установкой, есть рампа и погрузчик — достаточно тента. Ниже практика: как крепят, что закрывают, чем грузят и что уточнить до выезда. Заявки принимаем круглосуточно.

Что приходит под заявкой на двигатель

Заказчик обычно называет мощность, а диспетчеру нужны габарит (высота оси вращения), масса по паспорту и исполнение — лапы, фланец или комбинированное. От габарита зависит и машина, и способ подъёма.

Габариты 56–132, мощность 0,09–7,5 кВт, масса 3–90 килограммов — коробки и фанерные ящики, паллета по 4–12 штук, погрузка руками и рохлей. Габариты 160–280, мощность 11–90 кВт, масса 120–800 килограммов — деревянный ложемент, двигатель прикручен болтами через лапы; это самая массовая категория: насосы, вентиляторы, приводы транспортёров.

Габариты 315–450, мощность 110–800 кВт, масса 1–5 тонн — сварная рама, крепление цепями, транспортная фиксация ротора. Дальше идут высоковольтные машины 6 и 10 кВ, тяговые двигатели и генераторы на общей базе: 5–30 тонн, высота 2,6–3,4 метра, низкорамная платформа или трал. Такой рейс планируется минимум за неделю.

Почему двигатель нельзя стропить за вал

Это самая частая и самая дорогая ошибка на погрузке. Вал выглядит идеальной точкой захвата: торчит, стальной, за него удобно накинуть петлю. Фактически это прецизионная деталь на двух подшипниках, не рассчитанная ни на изгиб от массы корпуса, ни на радиальную нагрузку в стропе.

Когда двигатель массой 400 килограммов вешают на вал, вся масса приходит в подшипниковый узел изгибающим моментом: обойма получает перекос, шейка вала — микроскопическую, но неустранимую деформацию. Внешне ничего не случилось, а при запуске машина даёт вибрацию выше нормы, и дальше замена подшипников, иногда проточка вала. Второе — шпоночный паз: строп мнёт кромку, и полумуфта потом садится с биением.

Рым-болты и проушины

Рым-болт рассчитан на подъём самого двигателя и только его. Если машина собрана с насосом, редуктором или стоит на общей раме, рымы добавленную массу не несут — поднимать нужно за раму. Второе правило — направление тяги: рым держит нагрузку вдоль своей оси, при 45 градусах допустимая нагрузка падает меньше половины, при больших углах болт работает на изгиб и вырывает резьбу вместе с куском корпуса. Литые проушины станины предпочтительнее — они часть корпуса, но поднимать нужно за обе одновременно, иначе корпус перекашивает.

Крепление в кузове только за станину

Ремень перекидывается через станину с мягкой подкладкой под кромку либо заводится в отверстия лап. Через клеммную коробку, крышку подшипникового узла, кожух вентилятора и вал крепить нельзя — это не силовые элементы. До тонны схема такая: двойная стяжка крест-накрест плюс боковые упоры поддона; от 1 до 5 тонн добавляется крепление ложемента к полу и противоскользящие коврики.

Вал, гильза и транспортная скоба

Конец вала с полированной поверхностью под полумуфту — самое уязвимое место груза. Удар о борт, о стойку, о соседнюю паллету оставляет забоину, а забоина на посадочном диаметре означает доработку вместо монтажа.

Штатная защита: на вал надевается пластиковая или картонная гильза по диаметру, шпонка вынимается и упаковывается отдельно, а поверх на крупных машинах ставится деревянный кожух — короб из доски, прибитый к поддону и перекрывающий вылет вала целиком. Смысл кожуха не в защите от пыли, а в том, чтобы при смещении соседнего груза удар пришёлся на дерево. Без обрешётки вокруг вала выставляют бруски-упоры выше его уровня, чтобы по нему нельзя было задеть вилами погрузчика.

У машин от габарита 315 и у всех двигателей с подшипниками скольжения завод ставит транспортную скобу — хомут или планку с болтами, жёстко связывающую вал с корпусом, обычно красную, с биркой «снять перед пуском». Скоба не даёт ротору болтаться в зазоре подшипников и исключает осевой сдвиг вала, который у подшипников скольжения выдавливает вкладыш. Снимать её до установки на фундамент нельзя, и это типовая болевая точка: такелажники убирают скобу «чтобы удобнее застропить», а потом двигатель двое суток катается по площадке без фиксации.

Подшипники и ложное бринеллирование

Это главная скрытая угроза при перевозке электрических машин. Когда ротор не вращается, каждый шарик стоит в одной точке дорожки и через неё передаётся вес ротора. Вибрация заставляет шарик микроскопически перемещаться в пределах пятна контакта, смазка выдавливается, металл работает на истирание, и на дорожке появляются отпечатки по шагу шариков. Пластической деформации нет, есть износ, но результат тот же: при запуске гул, нагрев, ресурс падает в разы.

Опаснее всего диапазон, в котором работает кузов грузовика на разбитом покрытии — несколько десятков герц с амплитудой в десятые доли миллиметра, то есть обычная езда по региональной дороге. Убрать вибрацию нельзя, но её можно отфильтровать.

• Резиновые или пружинные прокладки. Лист технической резины 10–20 миллиметров или виброопоры между ложементом и полом. Для машин до 2 тонн обычно достаточно.
• Пневмоподвеска тягача и полуприцепа. Для точных машин, подшипников скольжения и всего, что едет после балансировки: рессора передаёт удар в пол почти без потерь.
• Фиксация ротора. Скоба или жёсткая обвязка убирает относительное перемещение шарика и дорожки.
• Скорость и маршрут. Энергия удара растёт быстрее скорости, поэтому на тяжёлых машинах федеральная трасса с заходом в сторону выгоднее короткого пути по ямам.

Упаковка, поддон и центр тяжести

Центр тяжести у двигателя низкий, но опорная база узкая: у машины габарита 250 площадь лап около 400 на 300 миллиметров при высоте 600. Поставьте её на гладкий пол без крепления — первое торможение сдвинет, первый резкий поворот опрокинет. Опрокидывание означает удар корпусом и срыв ротора в подшипниках, то есть дефектовку с разборкой.

Поддон-ложемент расширяет опорную базу, задаёт точки под вилку погрузчика и позволяет прикрутить двигатель болтами через лапы. Делают его из доски 40–50 миллиметров с поперечинами под лапами: тонкий европоддон под 600–800 килограммов на четырёх точках проламывается. Обрешётка добавляет защиту вала и коробки от бокового удара и жёсткий контур под ремни, а свыше полутора тонн уступает место сварной раме под цепи. В кузове тяжёлые места идут вперёд: двигатель 4 тонны в хвосте полуприцепа выводит заднюю ось за норму.

Типоразмер и масса	Упаковка	Что фиксируется	Тип машины	Чем грузят
Габарит 56–100, 3–25 кг	коробка, паллета 4–12 шт., стрейч	паллета к полу, коробка прокладкой	газель, фургон до 1,5 т	руками, рохля
Габарит 112–132, 25–90 кг	фанерный ящик, поддон с обвязкой	ящик ремнями, вал гильзой	фургон 1,5–3 т, тент 5 т	рохля, погрузчик 1,5 т
Габарит 160–200, 120–280 кг	поддон-ложемент, болты через лапы	станина ремнями, вал кожухом	тент 5–10 т, борт с краном	погрузчик 2–3 т, манипулятор
Габарит 225–280, 350–800 кг	обрешётка, плёнка с силикагелем	станина 4 ремнями, резина под дно	тент 10 т, пневмоподвеска по запросу	погрузчик 3–5 т, манипулятор 5 т
Габарит 315–355, 1–2,5 т	деревянный ящик или рама, скоба	рама к полу, ротор скобой, вал кожухом	тент 10–20 т, борт с КМУ	манипулятор 7–9 т, кран
Габарит 400–450, 3–5 т	транспортная рама, обшивка доской	рама цепями, ротор скобой, виброопоры	фура с пневмоподвеской, низкорамник	кран 16–25 т, погрузчик 5–7 т
Высоковольтные 6–10 кВ, 5–15 т	заводская рама, чехол, датчики удара	рама 6–8 цепями, деревянные упоры	низкорамная платформа, трал	кран 25–50 т
Генератор в сборе, 15–30 т	рама, демонтаж навесного	рама к тралу, упоры от смещения	трал, негабарит по высоте	кран от 50 т

Массы — ориентир по асинхронным машинам общепромышленного исполнения. Чугунный корпус тяжелее алюминиевого примерно на треть, взрывозащищённое исполнение добавляет ещё, а выносной вентилятор прибавляет габарит по длине.

Клеммная коробка, датчики и влага

Клеммная коробка — самая выступающая и самая слабая деталь корпуса: алюминиевая на четырёх болтах у средних машин, пластиковая у мелких. Ломается от бокового удара, от попадания под ремень и от того, что двигатель кладут на бок именно на неё. Поэтому машина едет лапами вниз, коробка не служит опорой и не попадает под стяжку, а на крупных двигателях сверху ставят деревянный щиток. У машины с отрезанным кабелем концы изолируют и укладывают под крышку: болтающийся хвост на погрузке зацепится и вырвется вместе с выводом из обмотки, а это вскрытие статора.

Энкодер и тахогенератор со свободного конца вала снимают и везут отдельно в том же ящике, с биркой. Кабели терморезисторов и датчиков вибрации сматывают и крепят стяжками к корпусу, разъёмы закрывают заглушками или плёнкой, выносной вентилятор чаще демонтируют. Демонтаж и обратную установку делает заказчик, а состав груза фиксируется на погрузке.

Влага опаснее механики. У отсыревшей обмотки сопротивление изоляции падает в десятки раз, и дальше либо защита не даёт запустить двигатель, либо он пробивается в первые минуты. Основной источник — не дождь, а конденсат: массивный металл холоднее воздуха в цехе, и двигатель на 5 тонн прогревается до температуры помещения сутки и больше.

Открытая платформа без укрытия плохой вариант в любой сезон: дождь, мокрый снег, соль и песок из-под колёс попадают в щели кожуха и в вентиляционные окна статора, а исполнение IP55 рассчитано на цех, а не на несколько суток в мокром потоке с реагентом. Стандартный выбор — тент или фургон; на трале двигатель закрывают брезентом и пакуют в плёнку, оставляя продухи, чтобы под ней не образовалась парилка. Заводская упаковка ответственных машин — барьерный мешок с силикагелем, запаянный по шву: разрезанный и заклеенный скотчем мешок бесполезен, воздух ходит снаружи внутрь. Силикагель закладывают по расчёту на внутренний объём, а на дальние плечи в холодный сезон добавляют индикатор влажности.

Когда двигатель становится негабаритом

По ширине двигатель за габарит выходит редко, по высоте — регулярно. Платформа низкорамника 0,9–1,1 метра, трала 0,5–0,7, сама машина с кожухом и рымами 2,2–3,2 метра. Сумма легко превышает 4 метра, после которых начинается согласование: разработанный маршрут с проверкой путепроводов, контактных сетей и линий связи, ограничения по времени движения, иногда сопровождение. Подготовка занимает от трёх-четырёх рабочих дней до двух недель.

Уменьшить габарит помогают четыре приёма: снять выносной вентилятор, фонарь и крышку с рымами, если завод согласовал; взять трал с заниженной площадкой вместо низкорамной платформы и выиграть 30–40 сантиметров; положить машину на бок на изготовленном под неё ложементе — только по согласованию с изготовителем, потому что меняется нагрузка на подшипники; разделить агрегат на двигатель и раму с редуктором. Подъём считается не по массе груза, а по массе на вылете: двигатель 8 тонн, который нужно подать через ограждение на 10 метров, требует техники совсем другого класса, чем та же масса у борта.

Приёмка и замер сопротивления изоляции

Приёмка электрической машины отличается тем, что внешний осмотр ничего не гарантирует. Сначала фиксируют то, что видно: целостность упаковки и обрешётки, индикатор влажности, наличие скобы, бирок и пломб, вал с гильзой и шпонкой, клеммную коробку, кожух вентилятора и свободное вращение крылатки от руки, следы смазки под машиной, показания датчиков удара. Всё найденное отмечается до подписания документов — в транспортной накладной, фотографиями, актом при расхождении.

До монтажа и до первого включения изоляцию обмотки проверяют мегаомметром — и для новой машины, и для пришедшей из ремонта. Смысл в том, чтобы поймать отсыревшую обмотку раньше, чем на неё подадут напряжение. При показаниях ниже нормы двигатель сушат тёплым воздухом или встроенным подогревом и замеряют повторно до стабилизации. Делают это электрики заказчика или наладчики, но именно низкое сопротивление изоляции чаще всего становится поводом для разговора о «сыром двигателе». Правильный ответ на такой разговор — записанные при приёмке показания и зафиксированное состояние упаковки.

Что спросить заранее

1. Масса по паспорту и габариты с упаковкой — а не мощность в киловаттах.
2. Исполнение: лапы, фланец, вертикальное — от этого зависит ложемент.
3. Есть ли транспортная скоба и требование производителя по фиксации ротора.
4. Подшипники катящиеся или скольжения: вторые требуют мягкой подвески.
5. Чем грузят на отправке, чем выгружают на объекте, какой вылет нужен крану.
6. Высота ворот, путь от машины до фундамента, кто принимает и подписывает.

По каждому заказу мы ведём отчётность, документы стандартные: договор-заявка, транспортная накладная, акт и счёт, остальное по требованию. Страхование груза оформляем по запросу, и на двигателях от тонны это разумная мера — стоимость машины обычно выше стоимости рейса в разы. Онлайн-отслеживания на сайте нет: статус в пути уточняет диспетчер у водителя. Организации платят безналичным расчётом по счёту, частные заказчики — картой или переводом.

Частые вопросы

Можно ли поднять электродвигатель стропом за вал, если он лёгкий?

Нет, и масса здесь не главный аргумент. Любая петля на валу даёт изгибающий момент на подшипники и мнёт кромку шпоночного паза и посадочную поверхность под полумуфту. Поднимают за рым-болты или литые проушины станины, а машины до 25–30 килограммов берут за корпус руками.

Зачем нужна транспортная скоба и когда её снимать?

Скоба жёстко связывает вал с корпусом и не даёт ротору перемещаться в зазоре подшипников — именно из-за этих перемещений возникает износ дорожек. Снимают её после установки двигателя на фундамент, перед центровкой и пуском. Если скобу убрали на погрузке для удобства, это отражают в документах и восстанавливают фиксацию обвязкой.

Что такое ложное бринеллирование и как его избежать?

Это износ дорожек подшипника от микроперемещений шариков при неподвижном роторе и постоянной вибрации: смазка выдавливается из пятна контакта, и появляются отпечатки по шагу шариков. Защита — фиксация ротора, резиновые или пружинные прокладки под ложементом, пневмоподвеска на точных машинах и умеренная скорость на плохом покрытии.

Обязательно ли везти двигатель в тенте?

Для машин до нескольких тонн нормой считается тент или фургон: на открытой платформе корпус несколько суток идёт под дождём, мокрым снегом и реагентом, которые попадают в вентиляционные окна и под кожух. Если по габариту нужен трал, двигатель закрывают чехлом и пакуют в плёнку с продухами, а ответственные машины — в запаянный мешок с силикагелем.

Нужно ли снимать датчики и энкодер перед отправкой?

Энкодер и тахогенератор со свободного конца вала по возможности снимают и везут отдельно в том же ящике с биркой — это самая хрупкая деталь на машине. Кабели остальных датчиков сматывают и крепят стяжками, разъёмы закрывают заглушками. Демонтаж и обратную установку выполняет заказчик, состав груза фиксируется на погрузке.

С какой массы двигатель становится негабаритом?

Масса сама по себе негабарит не создаёт — создаёт высота. Машина высотой 2,6–3,2 метра на платформе 0,9–1,1 метра выходит за 4 метра, и тогда нужен согласованный маршрут. Снизить габарит помогает трал с заниженной площадкой, демонтаж выносного вентилятора и фонаря или разделение агрегата на двигатель и раму.

Можно ли везти двигатель лежа на боку, чтобы влез по высоте?

Только по согласованию с изготовителем и на изготовленном под эту машину ложементе. В лежачем положении меняется направление нагрузки на подшипники и на крепление пакета статора, и для части машин такая перевозка прямо запрещена документацией. Чаще дешевле подобрать трал с меньшей высотой площадки.

Что проверить на приёмке, чтобы потом не спорить о скрытых дефектах?

До подписания документов осмотрите упаковку, вал с гильзой и шпонкой, клеммную коробку, кожух вентилятора, наличие скобы и бирок, показания датчиков удара и индикатора влажности, следы смазки под машиной. Замеченное фиксируется в накладной и фотографиями, при расхождениях составляется акт. Отдельно до монтажа замеряется сопротивление изоляции — эти показания и есть главный аргумент в любом споре.
