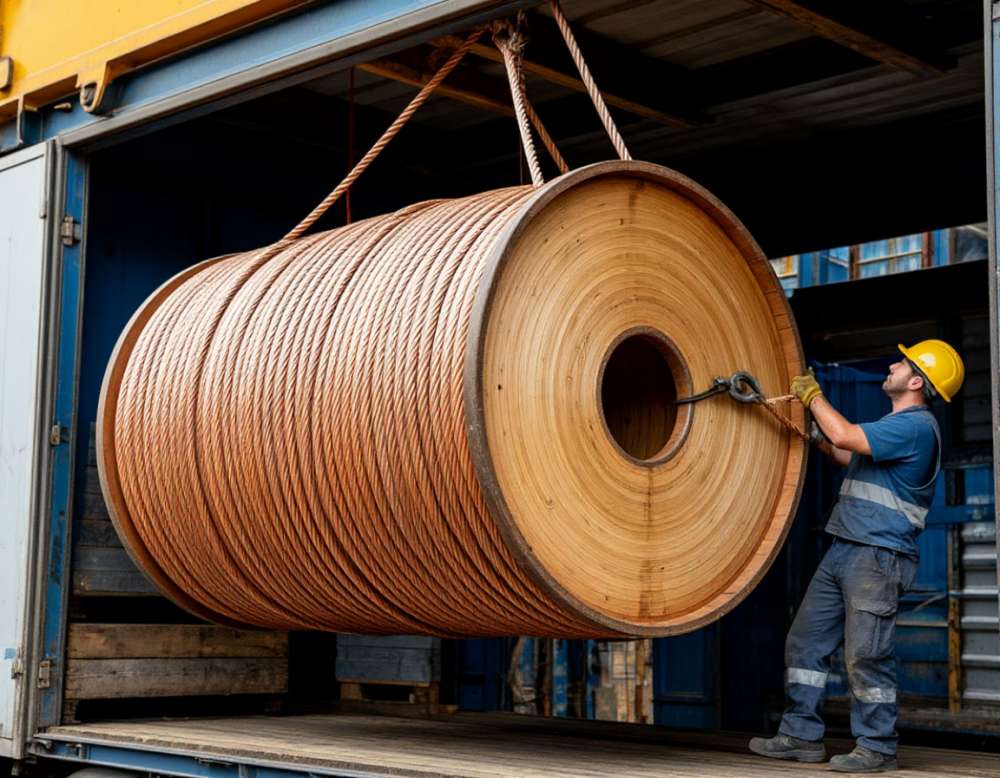

Кабельный барабан — груз, который выглядит простым ровно до момента погрузки. Круглый, тяжёлый, с высоко расположенным центром тяжести и способностью катиться в любую сторону, он не прощает небрежного крепления. Барабан №14 с силовым кабелем весит около тонны, барабан №22 — до четырёх тонн, и если такая катушка тронулась с места на повороте, она проламывает борт тентованного полуприцепа изнутри и разбивает соседний груз. Поэтому перевозка кабельных барабанов — это не «закинуть и поехать», а отдельная схема размещения с упорами, клиньями и расчётом нагрузки на пол кузова.
Мы возим барабаны с кабелем и проводом для монтажных организаций, энергетиков, связистов и строительных подрядчиков: с завода на склад, со склада на объект, с объекта обратно на базу — в том числе пустую возвратную тару. У нас свой автопарк и партнёры в регионах, поэтому под задачу подбирается не «что осталось свободным», а нужный тип кузова: открытая бортовая платформа, когда барабан грузят краном сверху, или тент со снятыми стойками, когда борта нужны для упора. Работаем по России и СНГ с 2008 года, заявки принимаем круглосуточно.
Почему барабан — нестандартный груз
Главная особенность — форма. Барабан катится. Любой уклон, любое торможение, любая перестроенная траектория на кольце — и катушка начинает движение. Ремень, натянутый поперёк, барабан не держит: он просто прокручивается под стяжкой, потому что круглое тело вращается вокруг собственной оси. Именно поэтому крепление барабана всегда двухступенчатое: сначала блокируем качение упорами и клиньями, и только потом прижимаем ремнями сверху.
Номера барабанов, диаметр и вес
Барабаны маркируются номером, который равен наружному диаметру щеки в дециметрах. Барабан №14 — это щека 1400 мм, №22 — 2200 мм. Это главная цифра, которую нужно назвать в заявке: по ней диспетчер сразу понимает, войдёт ли катушка по высоте в тент, нужен ли кран и сколько мест встанет в кузов.
| Номер барабана | Диаметр щеки, мм | Ширина по щекам, мм | Масса пустого, кг | Масса с кабелем, кг |
|---|---|---|---|---|
| №8 | 800 | 500–600 | 35–60 | 200–400 |
| №10 | 1000 | 600–700 | 55–90 | 300–600 |
| №12 | 1220 | 700–800 | 80–140 | 500–900 |
| №14 | 1400 | 800–1000 | 110–190 | 800–1500 |
| №16 | 1600 | 900–1100 | 150–260 | 1200–2000 |
| №18 | 1800 | 1000–1200 | 200–350 | 1500–2600 |
| №20 | 2000 | 1100–1300 | 260–450 | 2000–3500 |
| №22 | 2200 | 1200–1400 | 320–550 | 2500–4000 |
| №25 | 2500 | 1300–1600 | 420–700 | 3000–5000 |
Диапазон массы широкий, потому что на один и тот же барабан наматывают разное. На №18 может лежать 500 м контрольного кабеля весом 900 кг, а может — 250 м силового алюминиевого сечением 4×240 весом 2,4 т. Поэтому в заявке нужен не только номер, но и фактический вес места: он написан на бирке, прибитой к щеке, или указан в отгрузочной спецификации завода. Если бирки нет, спросите у отправителя вес по накладной — на глаз барабан оценивается с ошибкой в полтора раза.
Деревянные и металлические барабаны
Деревянный барабан
Самый массовый вариант: щёки из склеенных досок или фанеры, шейка из планок, всё стянуто болтами, снаружи обшивка из реек. Плюс — дешевизна и то, что такой барабан можно частично разобрать: снять обшивку, обрезать конец кабеля. Минус — дерево живёт ровно один-два цикла. Щека расслаивается по клеевому шву, болты разбалтываются, обшивочная рейка отрывается и торчит гвоздём наружу.
Металлический барабан
Сварная конструкция из листа и профиля, чаще всего возвратная тара завода. Тяжелее деревянного на 30–50 %, но переживает десятки рейсов. Щёки жёсткие, катить и клинить его проще, край не крошится. Проблема другая: металл скользит по металлическому полу и по мокрой доске гораздо охотнее дерева, поэтому под металлический барабан обязательно подкладывают противоскользящие маты или деревянные брусья, а не ставят «как есть».
Положение барабана в кузове
Вертикально, на ребро — основной способ
Барабан ставят так, как он стоит на складе: щёки вертикально, ось горизонтальна и направлена поперёк кузова. В этом положении нагрузка идёт на обод щеки — на ту часть, которая для этого и рассчитана. Кабель лежит на шейке ровно, витки не смещаются, барабан можно подкатить на место без крана.
Щеками вверх — только для мелких номеров
Барабаны №8 и №10 весом до 400–500 кг кладут плашмя, щекой вниз, в один-два яруса на поддон: масса небольшая, щека её держит, а устойчивость выше, чем у поставленного на ребро малыша. Так же везут барабаны с треснувшей щекой, которые катить нельзя.
Почему нельзя валить плашмя большие барабаны
С номера №14 и выше горизонтальное положение запрещено, и вот почему. Во-первых, вся масса кабеля — а это до 3–4 тонн — ложится на нижнюю щеку, которая рассчитана на работу ободом, а не плоскостью. Деревянная щека прогибается, расходится по клею, болты вырывает из гнёзд. Во-вторых, витки кабеля под собственным весом сползают вниз по шейке и сминаются: нижние слои получают овальную деформацию, оболочка расплющивается, а у кабеля с масляной пропиткой начинается стекание состава к нижней точке. В-третьих, лежащий барабан невозможно нормально снять: краном за ось его не поднять, вилы вилочника под него не заходят, и на объекте его начинают кантовать — а это удар щекой о землю.
Фиксация: клинья, упоры, ремни
Схема крепления барабана всегда состоит из трёх элементов, и ни один нельзя пропустить.
- Противооткатные клинья — деревянные или пластиковые, с углом 30–45°, подставляются под обод щеки с обеих сторон, спереди и сзади по направлению возможного качения. На барабан от 2 т ставят по два клина с каждой стороны.
- Упоры и распорные брусья — брус сечением 100×100 мм или 150×150 мм между барабаном и бортом либо между двумя соседними барабанами. Брус принимает на себя горизонтальную нагрузку и не даёт клиньям выскочить.
- Стяжные ремни — через верх щеки, с натяжением храповым механизмом. Ремень прижимает барабан к полу и увеличивает силу трения, но сам по себе качение не блокирует.
| Масса барабана | Клинья | Ремни | Дополнительно |
|---|---|---|---|
| до 500 кг | 2 шт. деревянных | 2 ремня по 2 т | подкладка под щёки |
| 500–1500 кг | 4 шт. | 2–3 ремня по 2,5–5 т | распорный брус к борту |
| 1500–3000 кг | 4–6 шт., прибитых к полу | 4 ремня по 5 т | брус 150×150, противоскользящие маты |
| свыше 3000 кг | 6 шт. плюс упорные башмаки | 4–6 ремней по 5 т, крест-накрест | крепление за ось цепями к такелажным петлям |
Погрузка: кран, вилочник, аппарель
Краном за ось
Основной способ для барабанов от 1,5 т. В центральное отверстие продевают ось — толстостенную трубу или штатный вал, — на концы надевают стропы или траверсу, и барабан поднимается вертикально, не меняя положения. Плюс: катушка как стояла на ребре, так и опустилась на пол кузова, витки не двигаются. Обязательное условие — ось должна выдерживать нагрузку: труба 100 мм с толстой стенкой держит до 3 т, под 5-тонный барабан нужен полноценный вал.
Вилочным погрузчиком
Барабаны до 1,5–2 т берут вилами: вилы заводят под обе щеки снизу, приподнимают и несут. Важно, чтобы вилы были длиннее половины ширины барабана и чтобы под щёки подкладывались брусья — иначе вилы упрутся в кабель на шейке. Есть специальная навеска-захват для барабанов с зажимом за щёки, но встречается она только на профильных складах.
Какой транспорт берут под барабаны
| Транспорт | Грузоподъёмность | Что помещается | Когда выбирают |
|---|---|---|---|
| Газель бортовая 3 м | 1,5 т | 1–2 барабана до №14 | доставка по городу и области |
| Фургон 5 т, 6,2 м | 5 т | 4–6 барабанов №10–14 | мелкие номера, закрытый кузов |
| Бортовая 10 т с манипулятором | 10 т, стрела 3–5 т | 4–6 барабанов до №20 | нет техники на объекте |
| Еврофура 13,6 м, тент | 20–22 т, 82 куб. м | 10–14 барабанов №18–22 | межгород, партия с завода |
| Открытая площадка 13,6 м | 20–22 т | барабаны №22–25, погрузка краном сверху | крупные номера, негабарит по высоте |
Заявка: что сказать диспетчеру
- Количество мест и номер каждого барабана — например, «3 шт. №18 и 2 шт. №14».
- Фактический вес каждого места по бирке или спецификации.
- Материал барабана: дерево или металл, новый или возвратная тара.
- Состояние: есть ли треснувшие щёки, оторванная обшивка, торчащие концы кабеля.
- Чем грузят на отправке и чем снимают на приёмке — кран, вилочник, манипулятор, ничего.
- Адреса с деталями подъезда: ворота, высота арки, уклон пандуса, площадка для разворота фуры.
- Нужен ли возврат пустой тары тем же рейсом.
- Крайние сроки: к какому часу барабаны должны быть на объекте под монтаж.
Сроки и ориентиры по стоимости
| Плечо | Срок в пути | Отдельная машина, ориентир | Догруз, ориентир |
|---|---|---|---|
| по городу и области, до 100 км | в день заказа | от 8 000 ₽ за борт 1,5 т | от 3 500 ₽ за место |
| до 500 км | 1 сутки | от 35 000 ₽ за 10-тонник | от 9 000 ₽ за барабан №14 |
| 500–1500 км | 2–3 суток | от 75 000 ₽ за фуру | от 15 000 ₽ за барабан №18 |
| 1500–3000 км | 4–6 суток | от 140 000 ₽ за фуру | от 28 000 ₽ за барабан №20 |
Цифры — ориентир, а не прайс. Ставка зависит от плеча, сезона, направления и обратной загрузки: в декабре и в конце квартала рынок дороже, на попутном направлении дешевле. Точную сумму считает диспетчер под ваш маршрут и вес. На сроки влияет режим водителя: за смену он ведёт машину не более 9 часов, это 700–800 км по трассе, поэтому «завтра за 1800 км» — только с двумя водителями.
Оплата — безналичный расчёт по счёту для организаций, карта или перевод для частных заказчиков. Документы: договор-заявка, транспортная накладная, акт и счёт, прочие по требованию. Груз страхуется — это отдельно обсуждается при оформлении, особенно когда речь о кабеле на несколько миллионов рублей.
Выгрузка на объекте и приёмка
Что осматривают при приёмке
- Щёки: трещины, сколы, расслоение по клею, вырванные болты, целость обода по всей окружности.
- Обшивку: оторванные рейки, дыры, через которые видно кабель, следы удара.
- Концы кабеля: оба конца должны быть загерметизированы колпачком или термоусадкой и закреплены к щеке. Сорванный колпачок — прямой путь для влаги в изоляцию.
- Витки: нет ли сползших с шейки петель, вмятин от ремней, следов протяжки.
- Бирку: номер барабана, марка кабеля, длина, вес — всё должно совпадать с накладной.
Замечания фиксируются в транспортной накладной при водителе, до его отъезда, и подтверждаются фотографиями. Фотоотчёт с погрузки и выгрузки мы делаем сами и передаём заказчику — по нему видно исходное состояние барабана при приёме к перевозке. Онлайн-трекинга по ссылке у нас нет, статус машины уточняется звонком диспетчеру в любое время суток.
Типовые ошибки
- Положили плашмя, чтобы вошло по высоте. Итог — раздавленная щека и смятые нижние витки.
- Затянули ремень поверх кабеля. Вмятина на оболочке по всей длине контакта, при испытаниях — пробой.
- Обошлись без клиньев, понадеявшись на стяжки. Барабан проворачивается под ремнём и уходит в борт.
- Поставили ось качения вдоль кузова. При экстренном торможении барабан идёт на кабину.
- Не зафиксировали конец кабеля. В рейсе он разматывается, бьёт по кузову и перетирается.
- Строповка за щёки без оси. Щёки сводит внутрь, болты вырывает.
- Сдвинули все тяжёлые барабаны в хвост. Перегруз задней тележки при нормальном общем весе.
- Не предупредили об отсутствии техники на выгрузке. Машина приехала, снять барабан нечем, простой оплачивает заказчик.
Частые вопросы
Можно ли везти кабельный барабан лёжа, щекой вниз?
Для мелких номеров №8 и №10 весом до 400–500 кг — да, их кладут на поддон в один-два яруса. Для №14 и выше — нет. Вся масса кабеля, а это от 800 кг до 4 тонн, ложится на нижнюю щеку, которая рассчитана работать ободом, а не плоскостью: дерево расходится по клею, болты вырывает, витки сползают по шейке и деформируются. Если барабан не проходит по высоте, меняют не положение, а транспорт — берут открытую площадку.
Как понять вес барабана, если бирки нет?
Надёжный способ один — запросить вес у отправителя по отгрузочной спецификации или накладной. На глаз ошибаются в полтора раза: на барабане №18 может быть и 900 кг контрольного кабеля, и 2,6 т силового. Косвенно прикидывают по марке и длине: кабель АВБбШв 4×185 весит около 6 кг на метр, значит 300 метров — это 1,8 т плюс 250 кг самого барабана. Но для расчёта ставки нужна цифра из документа.
Чем барабан грузят, если на объекте нет ни крана, ни погрузчика?
Берём бортовую машину с краном-манипулятором: стрела на 3–5 тонн снимает барабаны до №20 без участия техники получателя. Для мелких номеров подойдёт фургон с гидробортом на 1–1,5 т — барабан скатывают на платформу и опускают на землю. Третий вариант — закатывание по аппарели вдвоём, но только до 800–1000 кг и на ровной площадке без уклона. О технике на выгрузке нужно сказать при заявке, иначе машина приедет и встанет в простой.
Сколько барабанов помещается в еврофуру?
Считать нужно по длине пола, а не по тоннажу. Барабан №22 занимает 2,2 м длины плюс зазор на клинья, поэтому в 13,6 м встаёт 5 штук в один ряд по центру. Барабаны №14–16 при ширине 800–1000 мм ставят в два ряда вдоль бортов — получается 10–14 мест. Вес при этом редко доходит до предельных 20–22 т, зато весь объём над барабанами теряется: на узкую кромку щеки догрузить сверху нечем.
Чем деревянный барабан отличается от металлического при перевозке?
Деревянный легче на 30–50 %, но живёт один-два цикла: щека расслаивается, болты разбалтываются, обшивочная рейка отрывается. Его осматривают на трещины перед погрузкой — треснувшую щеку нельзя катить и нельзя ставить на ребро. Металлический жёстче и переживает десятки рейсов, но скользит по полу кузова, особенно зимой, поэтому под него кладут противоскользящие маты или брусья. Металлические барабаны обычно возвратная тара завода, их номера переписывают в накладную.
Как крепят барабан, чтобы он не покатился?
Схема всегда из трёх элементов. Сначала под обод щеки с обеих сторон ставят противооткатные клинья — от двух штук на лёгкий барабан до шести на тяжёлый. Затем между барабаном и бортом или между соседними барабанами вставляют распорный брус 100×100 или 150×150 мм. И только потом сверху через щёки идут стяжные ремни: два на барабан до 500 кг, четыре по 5 тонн на барабан свыше 1,5 т. Ремень поверх кабеля не кладут — он продавит оболочку. Для тяжёлых мест дополнительно крепят цепями за продетую в отверстие ось.
Что смотреть при приёмке барабана на объекте?
Щёки по всей окружности — трещины, сколы, расслоение, вырванные болты. Обшивку — оторванные рейки и дыры, через которые виден кабель. Оба конца кабеля должны быть загерметизированы колпачком и прикреплены к щеке: сорванный колпачок открывает путь влаге в изоляцию. Витки на шейке — нет ли сползших петель и вмятин от ремней. И бирку: номер, марка, длина, вес сверяют с накладной. Замечания вносятся в накладную при водителе, до его отъезда.
Возите ли вы пустые барабаны обратно на завод?
Да, возврат тары — обычная часть работы, особенно по металлическим барабанам, которые числятся у завода по номерам. Пустой барабан №22 весит 400–500 кг и занимает столько же места, сколько полный, поэтому под возврат берут машину полегче, но такого же габарита. Удобнее совмещать: привезли полные на объект, забрали пустые с прошлой поставки. Скажите о возврате при заявке — рейс спланируют сразу в обе стороны, это дешевле двух отдельных.
