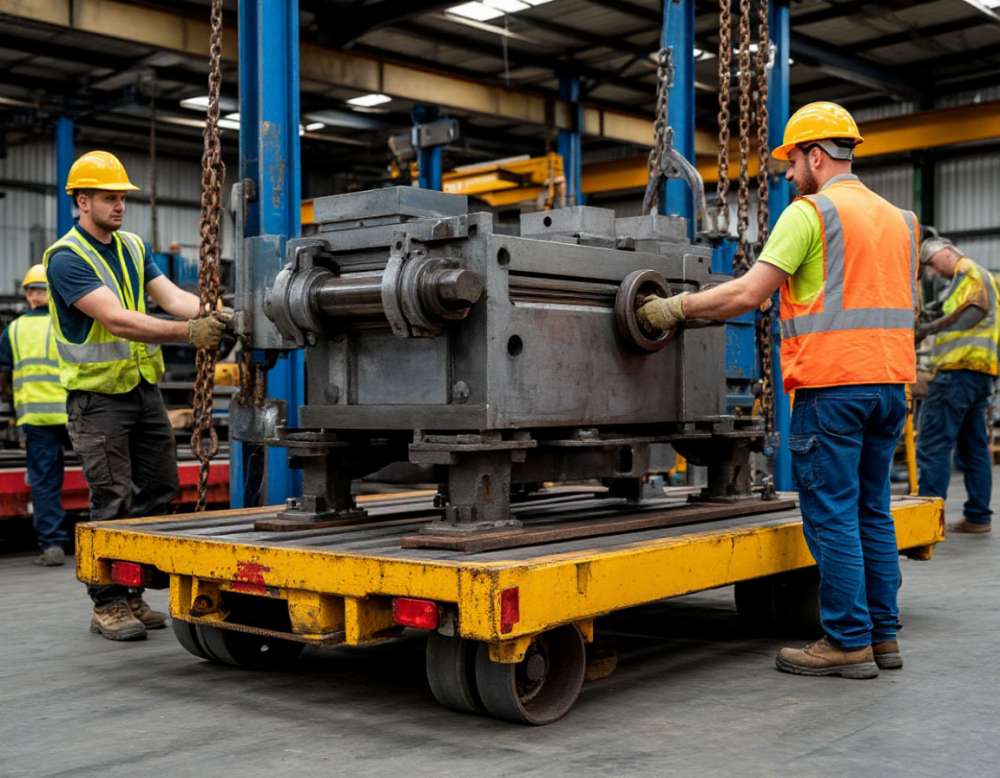

Такелаж начинается там, где заканчивается погрузчик. Пока станок весит полторы тонны, стоит на паллете и едет по ровному полу цеха, это обычная логистика. Как только появляется фрезерный центр на 12 тонн, который нужно вынуть из подвала через проём 1,4 м и поставить на фуру во дворе, где кран не встаёт, — начинается работа такелажников: с домкратами, роликовыми платформами, лебёдками и расчётом каждого перемещения на метр вперёд.
Мы организуем такелажные работы при погрузке и выгрузке тяжёлого оборудования: станки, прессы, компрессоры, трансформаторы, котлы, ёмкости, промышленные холодильные агрегаты. У нас свой автопарк и партнёры в регионах, поэтому перевозка и такелаж идут одним заказом: бригада, техника и машина согласованы между собой, а не собираются заказчиком по частям. Работаем по России и СНГ с 2008 года, заявки принимаем круглосуточно, груз страхуется.
Когда без такелажа не обойтись
Ориентир простой: если груз нельзя взять вилочным погрузчиком и поставить в кузов за один приём, нужен такелаж. Формально это выражается в нескольких типовых ситуациях.
| Ситуация | Почему обычная погрузка не работает | Решение |
|---|---|---|
| Станок 3–20 т в цеху | погрузчик такой массы нет, вилы не заходят под станину | домкраты, роликовые платформы, лебёдка |
| Проём уже габарита оборудования | станок 1,8 м в двери 1,2 м | частичная разборка, кантование, демонтаж дверного блока |
| Подвал или цокольный этаж | нет пандуса, лестница, низкий потолок | подъём талями через люк, наклонные слеги, лебёдка |
| Второй этаж и выше | лифт не выдерживает, лестничный марш узкий | подъём краном через оконный проём, тали по балке |
| Кран не подъезжает к зданию | двор, сети, навес, ограничение по вылету | вывоз груза на тележках до площадки крана |
| Оборудование без точек подъёма | нет рым-болтов и проушин | подведение балок, ложемент, обвязка стропами с траверсой |
Оснастка такелажников
Домкраты
Домкрат нужен, чтобы оторвать станину от пола и завести под неё ролики. Применяют гидравлические бутылочные на 10–50 тонн, клиновые подкатные с малой начальной высотой 15–25 мм — они заходят в зазор там, где обычный домкрат не встанет, — и реечные для точной посадки на анкерные болты.
Подъём всегда ступенчатый: подняли на 50–80 мм, подложили деревянную клетку из бруса, переставили домкрат, подняли ещё. Груз никогда не висит на домкрате дольше, чем нужно для подкладки. Домкрат ставится только на твёрдое основание с распределительной плитой — точечная нагрузка 20 тонн продавливает бетонную стяжку.
Роликовые платформы
Главный инструмент горизонтального перемещения: комплект из четырёх поворотных платформ на 2–12 тонн каждая позволяет катить станок по полу цеха силами двух-трёх человек. Одна платформа делается ведущей, с поворотным рычагом, остальные свободные. Ролики жёсткие и маленькие, поэтому любой порог, шов или кабель-канал перекрывают накладкой.
Тали и лебёдки
Цепная таль на 1–5 тонн подвешивается к балке перекрытия, к кран-балке цеха или к временной раме из двутавра. Ей поднимают груз на небольшую высоту — снять с фундамента, завести на платформу, подать в проём. Рычажная таль на 0,75–3 тонны используется для подтягивания и точной доводки.
Лебёдка — ручная или электрическая на 1–5 тонн — тянет груз по горизонтали или по наклонным слегам. Обязательное условие: точка крепления лебёдки должна быть рассчитана. Анкер в кирпичной стене под тягу 3 тонны — это вырванный кусок кладки, а не крепление. Крепятся за колонны, за закладные, за раму отдельного противовеса.
Стропы и траверсы
| Оснастка | Грузоподъёмность | Где применяется | Ограничение |
|---|---|---|---|
| Текстильный строп СТП | 1–10 т | окрашенные и полированные поверхности | боится острых кромок, нужны протекторы |
| Канатный строп | 1–20 т | станины, рамы, литые корпуса | оставляет следы, жёсткий |
| Цепной строп | 2–30 т | тяжёлое, горячее, грубое | вес самой оснастки, повреждает покрытие |
| Траверса линейная | 3–50 т | длинномеры, станки без верхних проушин | требует высоты подъёма |
| Рым-болты и проушины | по паспорту | оборудование с заводскими точками | тянуть только по осям, указанным заводом |
Важный момент по углам: чем шире расходятся ветви стропа, тем больше нагрузка на каждую. При угле между ветвями 60° каждая ветвь несёт около 58 % массы груза, при 90° — 71 %, при 120° — уже 100 %. Угол свыше 90° без траверсы не применяют. Именно поэтому траверса на тяжёлых станках не роскошь: она переводит наклонные ветви в вертикальные и одновременно снимает сжимающее усилие с корпуса.
Центр тяжести и точки строповки
Центр тяжести у промышленного оборудования почти никогда не совпадает с геометрическим центром. У токарного станка масса смещена к передней бабке, у пресса — к станине и вниз, у шкафа с электроникой — к нижним секциям, у ёмкости с остатками продукта — в сторону.
Порядок работы такой. Сначала смотрят паспорт: у серьёзного оборудования центр тяжести и точки строповки указаны прямо на схеме, иногда промаркированы на корпусе. Если паспорта нет, центр тяжести определяют пробным подъёмом — груз поднимают на 50–100 мм и смотрят на перекос. При перекосе опускают и переносят точки крепления, пока груз не пойдёт ровно.
Чего делать нельзя
- Стропить за кожухи, обшивку, маховики, ограждения, патрубки и трубопроводы — они держат себя, но не станину.
- Заводить строп под груз без протектора там, где есть острая кромка: текстильный строп режется под нагрузкой мгновенно.
- Поднимать груз с незакреплёнными подвижными частями. Суппорт, стол, шпиндель, дверцы, выдвижные блоки — всё фиксируется перед подъёмом.
- Оставлять в оборудовании технологические жидкости, если оно будет наклоняться: масло и СОЖ уходят в непредусмотренные полости. Часть станков — с направляющими скольжения, гидростанции, шлифовальные машины — производитель вообще запрещает кренить больше чем на 5–10°, их перемещают только горизонтально.
Подготовка пути и защита полов
Перед тем как двигать груз, проходят маршрут пешком и измеряют его. Замеряют ширину и высоту каждого проёма в свету, а не по проекту; высоту порогов; радиусы поворотов в коридорах; высоту потолка на всём пути, включая место под воздуховодами и лотками. Станок 2,2 м высотой не проедет под трубой на 2,1 м, и выяснить это надо до начала работ, а не на пятом метре.
Отдельный расчёт — несущая способность перекрытия. Обычное офисное перекрытие рассчитано на 150–250 кг/м², промышленное — на 400–800 кг/м². Станок массой 6 тонн, стоящий на четырёх роликах, даёт точечную нагрузку в сотни килограммов на пятно контакта площадью несколько квадратных сантиметров. Нагрузку распределяют: под платформы кладут стальные листы 6–10 мм или фанеру 18–21 мм, укладывая их внахлёст по всему пути.
Тот же настил защищает отделку: наливной пол, плитку и ламинат ролики разрушают за один проход. Дверные откосы и углы стен закрывают картоном и брусом, лифтовые порталы — фанерными щитами.
Узкие проёмы
Если оборудование шире проёма, вариантов три. Первый — частичная разборка: снять кожухи, ограждения, электрошкаф, транспортёр стружки. Это делает сервисная служба или наладчик заказчика, такелажники сами разбирать станок не должны. Второй — кантование, если производитель допускает наклон. Третий — демонтаж части конструкции здания: дверной блок с коробкой, участок витража, оконный проём.
Подъёмная техника рядом с машиной
| Техника | Грузоподъёмность | Что нужно на площадке | Когда выбирают |
|---|---|---|---|
| Кран-манипулятор на борту | 3–10 т на малом вылете | подъезд вплотную, твёрдое основание | груз до 8 т, машина и кран в одном |
| Автокран 16–25 т | до 25 т на вылете 3–5 м | площадка 8×8 м под выносные опоры | станки 8–20 т, подъём через окно |
| Автокран 50 т | до 50 т | площадка и согласование проезда | крупные прессы, трансформаторы |
| Вилочный погрузчик 5–16 т | 5–16 т | ровная площадка, длинные вилы | груз на салазках или в ящике |
| Тали и слеги | до 10 т | точка крепления, ровный заезд | кран не встаёт, груз затягивают в кузов |
Ключевая цифра у крана — не максимальная грузоподъёмность, а грузоподъёмность на нужном вылете. Автокран 25 тонн на вылете 12 метров поднимает не 25, а 4–5 тонн. Поэтому при заказе всегда считают расстояние от оси вращения крана до точки установки груза, а не только вес.
Согласование времени и площадки
Такелаж почти всегда упирается не в технику, а в организацию. На действующем производстве станок вынимают в остановленную смену, в торговом центре и офисе — ночью или в выходной, в жилом доме — в разрешённые часы. Автокран в центре города часто требует согласования стоянки и перекрытия проезда, а для негабаритной машины — отдельного маршрута.
Согласования нередко занимают больше времени, чем сами работы, и простой заказанного автокрана оплачивается независимо от причины задержки. Пропуск на территорию, допуск бригады, инструктаж по охране труда на объекте заказчика, заявка на отключение питания и демонтаж, бронь грузового лифта, разрешение управляющей компании на въезд техники — всё это готовится за 3–10 дней до даты.
Что должен подготовить заказчик
- Данные по оборудованию: точный вес, габариты, наличие паспорта с точками строповки и центром тяжести.
- Отключение и расстыковка: обесточить, отсоединить питание, воду, сжатый воздух, вытяжку, слить масло и СОЖ — это делает служба заказчика.
- Демонтаж с фундамента: открутить анкерные болты, снять заливку, освободить станину.
- Свободный путь: убрать с трассы движения всё лишнее — паллеты, стеллажи, тару, припаркованные машины во дворе.
- Доступ: пропуска на людей и технику, контакт ответственного на месте, ключи от помещений.
- Площадка под машину и кран: место под фуру 16,5 м или под опоры автокрана, освобождённое к началу работ.
- Согласованное время с администрацией здания или производством.
Сроки и ориентиры по стоимости
| Работа | Время | Состав | Ориентир |
|---|---|---|---|
| Погрузка станка 3–5 т с первого этажа | 2–4 часа | бригада 3 чел., ролики, манипулятор | от 25 000 ₽ |
| Погрузка станка 8–12 т с пронос 30 м | 5–8 часов | бригада 4–5 чел., домкраты, автокран | от 60 000 ₽ |
| Подъём и выгрузка на второй этаж | смена | бригада 4 чел., автокран 25 т, демонтаж окна | от 90 000 ₽ |
| Выемка из подвала | смена и более | тали, лебёдка, слеги, настил | от 80 000 ₽ |
| Перевозка станка 10 т, 500 км | 1–2 суток | низкорамная площадка или фура | от 55 000 ₽ |
Цифры — ориентир, а не прайс: стоимость зависит от массы, этажа, длины пути, состояния проёмов, срочности и сезона. Ставка на перевозку дополнительно зависит от плеча и обратной загрузки. Точный расчёт делается после описания объекта, а на сложных выездах — после осмотра.
По срокам учитывайте режим водителя: за смену он ведёт машину не более 9 часов, это 700–800 км по трассе. Плюс сама такелажная операция — это, как правило, отдельный день, и планировать «выгрузили и сразу поехали» на тяжёлом оборудовании не стоит.
С организациями работаем по безналу со счётом, с частными заказчиками — картой или переводом. Документы: договор-заявка, транспортная накладная, акт и счёт, прочие по требованию. Фотоотчёт с погрузки и выгрузки передаём заказчику. Онлайн-отслеживания по ссылке у нас нет — статус машины уточняется звонком диспетчеру в любое время суток.
Типовые ошибки
- Назвали вес «примерно». Станок оказался 11 тонн вместо 7, кран на вылете не берёт, смена сорвана.
- Не обесточили и не расстыковали оборудование. Бригада приехала и ждёт наладчика заказчика.
- Забыли про анкерные болты. Станок стоит на фундаменте, домкраты его не отрывают.
- Померили проём по проекту. В свету он оказался на 80 мм уже, станок не проходит.
- Не защитили пол. Ролики под 6 тоннами разбили наливное покрытие по всей трассе.
- Закрепили лебёдку за кирпичную стену. Анкер вырвало вместе с кладкой.
- Стропили за кожух и ограждение. Обшивка смялась, станок качнулся на стропах.
- Не зафиксировали подвижные части. Суппорт уехал при наклоне, геометрия нарушена.
- Поставили автокран над плитой паркинга. Опора начала проваливаться, работы остановлены.
- Не заложили время на пропуска. Кран простоял два часа в ожидании допуска, простой оплачен.
Частые вопросы
С какого веса нужен такелаж, а не обычная погрузка?
Дело не столько в весе, сколько в доступности груза. Станок 3 тонны на открытой площадке берёт манипулятор за один приём — такелаж не нужен. Тот же станок в цеху за тремя проёмами и с анкерными болтами в полу требует бригады, домкратов и роликовых платформ. Практический порог — 3 тонны и выше либо любой вес, который нельзя взять вилами и вынести напрямую. Верхняя граница обычного такелажа на объекте — 20–25 тонн.
Как определяют центр тяжести, если паспорта на оборудование нет?
Пробным подъёмом. Груз обвязывают по предполагаемым точкам, поднимают на 50–100 мм и смотрят, ровно ли он висит. При перекосе опускают и смещают точки крепления, пока груз не пойдёт горизонтально. Этот же подъём показывает реальный вес по манометру крана и выявляет, не зацепился ли груз за трубу, кабель или незакрученный анкер. У станков центр тяжести обычно смещён: у токарного — к передней бабке, у пресса — к станине и вниз, у шкафа с электроникой — к нижним секциям.
Можно ли поднять станок на второй этаж, если лифт не выдерживает?
Да, стандартный способ — подъём автокраном снаружи через оконный проём. Окно разбирают до проёма в чистоте, груз подают краном на уровень этажа, изнутри принимают талями и ставят на роликовые платформы. Для этого нужна площадка под выносные опоры крана примерно 8×8 м и грузоподъёмность на фактическом вылете: автокран 25 тонн на вылете 12 метров берёт уже 4–5 тонн, а не 25. Второй вариант — лестничный марш с талями и слегами, но он применим только для лёгкого оборудования до 2–3 тонн.
Чем опасны ролики на обычном полу?
Двумя вещами. Первая — точечная нагрузка: станок на 6 тонн опирается на четыре платформы, пятно контакта ролика — несколько квадратных сантиметров, а офисное перекрытие рассчитано на 150–250 кг/м². Вторая — разрушение отделки: наливной пол, плитка и ламинат разбиваются за один проход. Поэтому по всей трассе укладывают стальные листы 6–10 мм или фанеру 18–21 мм внахлёст.
Зачем нужна траверса, если есть стропы?
Из-за угла между ветвями. Чем шире стропы расходятся к крюку, тем сильнее нагружена каждая ветвь и тем больше сжимающее усилие, которое они передают на корпус груза. При угле 60° ветвь несёт около 58 % массы, при 90° — 71 %, при 120° — уже 100 %. Угол больше 90° без траверсы не применяют. Траверса переводит наклонные ветви в вертикальные: нагрузка распределяется правильно, корпус не сдавливается, а габарит по ширине при подъёме не растёт.
Что заказчик должен сделать до приезда бригады?
Обесточить оборудование и отсоединить все подводки — питание, воду, воздух, вытяжку, слить масло и СОЖ. Открутить анкерные болты и освободить станину от фундамента. Очистить путь движения от паллет, стеллажей и тары, убрать машины с площадки во дворе. Оформить пропуска на бригаду и технику, назначить ответственного на месте, забронировать грузовой лифт при необходимости. И подтвердить время: на производстве это остановленная смена, в офисе и ТЦ — ночь или выходной.
Сколько времени занимает погрузка станка на 10 тонн?
Если станок стоит на первом этаже, путь до машины короткий и проёмы проходятся без разборки — 5–8 часов бригадой из 4–5 человек с домкратами, роликами и автокраном. Если добавляются подвал, узкие проёмы, демонтаж окна или частичная разборка оборудования, работа занимает полную смену или больше. К этому закладывайте время на согласования: пропуска, допуски и бронь лифта готовятся за 3–10 дней и чаще срывают график, чем сама техника.
Можно ли заказать такелаж и перевозку одним заказом?
Да, так и правильнее. Когда бригада, подъёмная техника и машина идут одной заявкой, они согласованы по времени: кран не ждёт фуру, фура не стоит в простое, пока оборудование выносят. Если заказывать по частям, смещение по одному звену оплачивается простоем остальных. Мы подбираем и транспорт — низкорамную площадку, бортовую с манипулятором или фуру, — и бригаду с нужной оснасткой. По документам оформляется договор-заявка, транспортная накладная, акт и счёт.
