На подъезде к подстанции в Ленинградской области трал с комплектной трансформаторной подстанцией встал перед путепроводом: в заявке значилась высота блок-бокса 3,1 метра, а по факту после установки на низкорамную платформу общая высота от асфальта вышла на 4,15 метра — на 15 сантиметров больше согласованного маршрута. Причина банальна: диспетчер при расчёте взял паспортную высоту киоска, но забыл прибавить высоту самой платформы трала, а разница в 30–40 сантиметров между разными типами низкорамников решает, пройдёт машина под путепроводом или развернётся в объезд лишних полтора часа.
КТП — комплектная трансформаторная подстанция — это не станок и не рулон металла, а фактически готовое сооружение в заводском исполнении: металлический блок-бокс с трансформатором, распределительными устройствами высокого и низкого напряжения внутри, собранный и испытанный на заводе как единое целое. Масса такого киоска колеблется от 3 до 20 тонн в зависимости от мощности трансформатора и комплектации, а высота в 2,6–3,2 метра почти всегда делает рейс негабаритным по высоте, даже когда по массе и ширине машина укладывается в обычные нормы.
Сложность этого груза в том, что он одновременно тяжёлый, высокий и неравномерно нагруженный: трансформатор весом в несколько тонн стоит в одном отсеке блок-бокса, а распределительные шкафы в соседних отсеках — это лёгкие металлические конструкции с хрупкой начинкой внутри. Центр тяжести киоска смещён к трансформаторному отсеку, и это диктует, за какие точки его можно стропить, как размещать на платформе и с каким креном допустимо ехать по неровной дороге.
В этом тексте — чем киоск в сборе отличается от поэлементной отгрузки, почему высота, а не масса чаще всего определяет план перевозки КТП, как правильно стропить подстанцию с учётом смещённого центра тяжести, что отдельно учитывают при перевозке щитов ВРУ и НКУ, почему тент предпочтительнее открытой платформы для этого груза и как согласовывают маршрут негабарита по высоте.
Что такое КТП и почему это не обычное оборудование в контейнере
Комплектная трансформаторная подстанция поставляется в виде готового блок-бокса — цельнометаллического или сэндвич-панельного корпуса, внутри которого на заводе уже смонтированы трансформатор, шкафы высоковольтного распределительного устройства, шкафы низковольтного устройства и вся внутренняя ошиновка. Заказчику на объекте остаётся установить киоск на фундамент и подключить внешние кабельные линии — сама подстанция приезжает как единый функциональный узел, а не набор компонентов для сборки на месте.
Именно эта заводская готовность и создаёт основную транспортную сложность. Блок-бокс нельзя разобрать на объекте без потери заводской сборки и гарантии производителя, а значит, при перевозке приходится везти цельную конструкцию с её реальными габаритами, а не оптимизировать объём кузова под перекладку. Мощность КТП напрямую определяет её размеры: подстанция на 100–250 кВА заметно компактнее, чем киоск на 1000–2500 кВА с двумя трансформаторами, и диспетчер всегда уточняет паспортные габариты конкретной модели, а не берёт усреднённые цифры по типу оборудования.
Внутри блок-бокса, помимо трансформатора, часто установлены отсеки со сложной коммутационной аппаратурой — вакуумные или элегазовые выключатели, разъединители, измерительные трансформаторы тока и напряжения. Тряска и удары в пути грозят не разбить корпус, он стальной и прочный, а сбить настройку и юстировку внутренней аппаратуры, что на объекте выявится только при пусконаладке и потребует повторной настройки специалистами завода — а это уже другие сроки и другие деньги для заказчика.
Киоск целиком против поэлементной отгрузки
Когда габариты в сборе позволяют вписаться в разрешённые нормы или в согласованный негабарит без чрезмерных сложностей, киоск везут целиком — это быстрее, дешевле по суммарной логистике и снимает риск ошибок при повторной сборке на объекте. Один рейс с полностью готовой подстанцией избавляет заказчика от необходимости организовывать бригаду монтажников для стыковки блоков и от риска рассинхронизации заводских уплотнений между секциями.
Поэлементная отгрузка становится вынужденным решением, когда габариты киоска в сборе физически не проходят по маршруту — например, ширина превышает предельно допустимую для перевозки без спецсогласования на конкретных мостах и путепроводах, или высота выходит за разумные пределы даже с телескопической платформой. В этом случае блок-бокс разделяют на секции по заводским стыкам, предусмотренным производителем именно для транспортировки, а не режут произвольно — каждая секция едет отдельным местом с собственной защитой торцов и обязательной маркировкой порядка сборки.
Раздельная перевозка трансформатора и распределительных шкафов практикуется реже, обычно для нетиповых проектов или очень мощных подстанций, где трансформаторное масло и вес самого трансформатора требуют отдельного расчёта нагрузки на платформу. В этом случае трансформатор едет на отдельном трале с усиленной рамой, а шкафы — стандартным бортовым или тентованным транспортом, но такой вариант всегда требует шеф-монтажа на объекте для финальной стыковки и проверки изоляции соединений.
Центр тяжести, смещённый к трансформатору: точки строповки
Трансформатор — самый тяжёлый компонент КТП, и он расположен в одном из отсеков блок-бокса, а не в геометрическом центре конструкции. Это смещает фактический центр тяжести всего киоска в сторону трансформаторного отсека, и при погрузке краном или манипулятором без учёта этого смещения груз клюёт носом или разворачивается на стропах непредсказуемо, что опасно и для самого оборудования, и для людей рядом с площадкой.
Производитель предусматривает на корпусе блок-бокса заводские такелажные проушины или рымы, рассчитанные именно на массу и центр тяжести конкретной модели — стропить киоск нужно строго за них, а не за раму основания в произвольных точках и категорически не за сам корпус блок-бокса, обхватывая его стропами снаружи. Тонкая обшивка сэндвич-панелей или листовой стали корпуса не рассчитана на нагрузку от строп и деформируется, а деформация корпуса потом мешает герметичности киоска на объекте.
Перед погрузкой диспетчер запрашивает у заказчика паспорт на конкретную модель КТП с указанием реальной массы, положения центра тяжести и схемы такелажных точек — без этих данных стропальщик работает вслепую, ориентируясь только на визуальное расположение проушин, что для тяжёлого негабаритного груза риск неоправданный.
Вводные и распределительные щиты: ВРУ, НКУ и их высота
Вводно-распределительные устройства и низковольтные комплектные устройства — шкафы ВРУ и НКУ — часто едут отдельно от КТП, когда речь о поставке на объект, где подстанция уже смонтирована ранее, либо в комплекте с блок-боксом, если проект собирается с нуля. По конструкции это высокие узкие металлические шкафы, зачастую собранные в секции по несколько метров длиной, и их основная транспортная уязвимость — высокое расположение центра тяжести при небольшой площади опоры.
Секция ВРУ или НКУ высотой два и более метра при глубине в 60–80 сантиметров опрокидывается от бокового толчка гораздо легче, чем кажется по её весу — вес самого металла невелик, а внутри стоит коммутационная аппаратура, которая добавляет массу неравномерно по высоте шкафа. При перевозке такие секции фиксируют вертикально, а не укладывают горизонтально на пол кузова, если это не предусмотрено заводской инструкцией по транспортировке конкретной модели, потому что горизонтальная укладка на пол способна деформировать дверные петли и монтажные панели внутри шкафа.
Крепление секций ВРУ и НКУ в кузове — растяжка через монтажные проушины в основании и по верхней раме шкафа, с обязательной фиксацией от опрокидывания поперечными упорами у бортов. Между соседними секциями обязательно оставляют защитные прокладки, чтобы кромки корпусов не царапали друг друга при вибрации в пути — вмятина или царапина на лицевой панели щита, который заказчик потом ставит в чистое помещение электрощитовой, становится предметом отдельной претензии даже без функциональных последствий.
| Тип груза | Масса | Высота | Способ погрузки |
|---|---|---|---|
| КТП компактная (100–250 кВА) | 3–6 т | 2,6–2,8 м | Кран или манипулятор, стропы за проушины |
| КТП средняя (400–1000 кВА) | 7–14 т | 2,8–3,0 м | Автокран, платформа с низкой рамой |
| КТП мощная (1250–2500 кВА) | 14–20 т | 3,0–3,2 м | Автокран большой грузоподъёмности |
| Шкаф ВРУ (секция) | 0,2–0,8 т | 2,0–2,4 м | Манипулятор, вертикальная фиксация |
| Шкаф НКУ (секция) | 0,3–1,2 т | 2,0–2,4 м | Манипулятор, вертикальная фиксация |
| Трансформатор отдельно | 2–12 т | 1,5–2,2 м | Трал, усиленная рама платформы |
Защита от влаги: почему тент лучше открытой площадки
Внутри блок-бокса КТП размещена изоляция высокого напряжения, контакты коммутационных аппаратов и электронные блоки релейной защиты, для которых влага — прямая угроза работоспособности, даже если сам корпус герметичен по заводскому исполнению. Открытая платформа без тента подвергает груз дождю и снегу на всём протяжении маршрута, а вентиляционные решётки и кабельные вводы в корпусе, даже закрытые заглушками на время перевозки, не рассчитаны на прямое длительное воздействие воды под давлением встречного потока воздуха на трассе.
Тентованная платформа или машина с закрывающимся кузовом снимает эту проблему почти полностью и дополнительно защищает лакокрасочное покрытие корпуса от сколов гравием и песком, которые открытая платформа собирает со встречных машин на скорости. Для заказчика это не абстрактная забота о внешнем виде: подстанция часто монтируется в местах с высокими требованиями к внешнему виду оборудования — на территории предприятий, в жилых комплексах, — и повреждённое ЛКП означает дополнительные расходы на покраску уже после доставки.
Когда габариты киоска не позволяют использовать закрытый тент из-за высоты, применяют съёмный тент на негабаритной раме или временное укрытие груза плотным брезентом с проклейкой стыков у вентиляционных и кабельных вводов — это не полная замена закрытого кузова, но заметно снижает риск попадания воды внутрь корпуса на время в пути и на стоянках.
Крепление за раму основания и амортизация в пути
Заводское основание КТП — рама из швеллера или двутавра, на которую опирается весь блок-бокс, и это единственная правильная точка крепления груза к платформе при перевозке. Крепёж через раму, а не через корпус, распределяет усилие растяжки по жёсткой несущей конструкции, а не по тонкой обшивке, которая от натяжения ремня или цепи просто прогибается и деформируется.
Между рамой КТП и площадкой платформы укладывают деревянные брусья-подкладки строго под усиленные точки рамы, а не хаотично по всей площади опоры — это создаёт зазор для равномерного распределения нагрузки и упрощает последующую разгрузку краном или манипулятором, которому нужно место для заведения строп под основание. Крепление выполняют цепными стяжками с храповым механизмом за монтажные проушины рамы, дублируя точки крепления с обеих сторон платформы, чтобы боковой крен на повороте не создавал одностороннюю нагрузку на единственную точку фиксации.
Амортизация важна и для самого трансформатора внутри киоска: часть моделей поставляется с зафиксированными транспортировочными упорами, которые снимают нагрузку с изоляторов ввода при тряске, и производитель отдельно указывает в сопроводительной документации, нужно ли демонтировать эти упоры сразу после установки на объекте или они остаются штатным элементом конструкции.

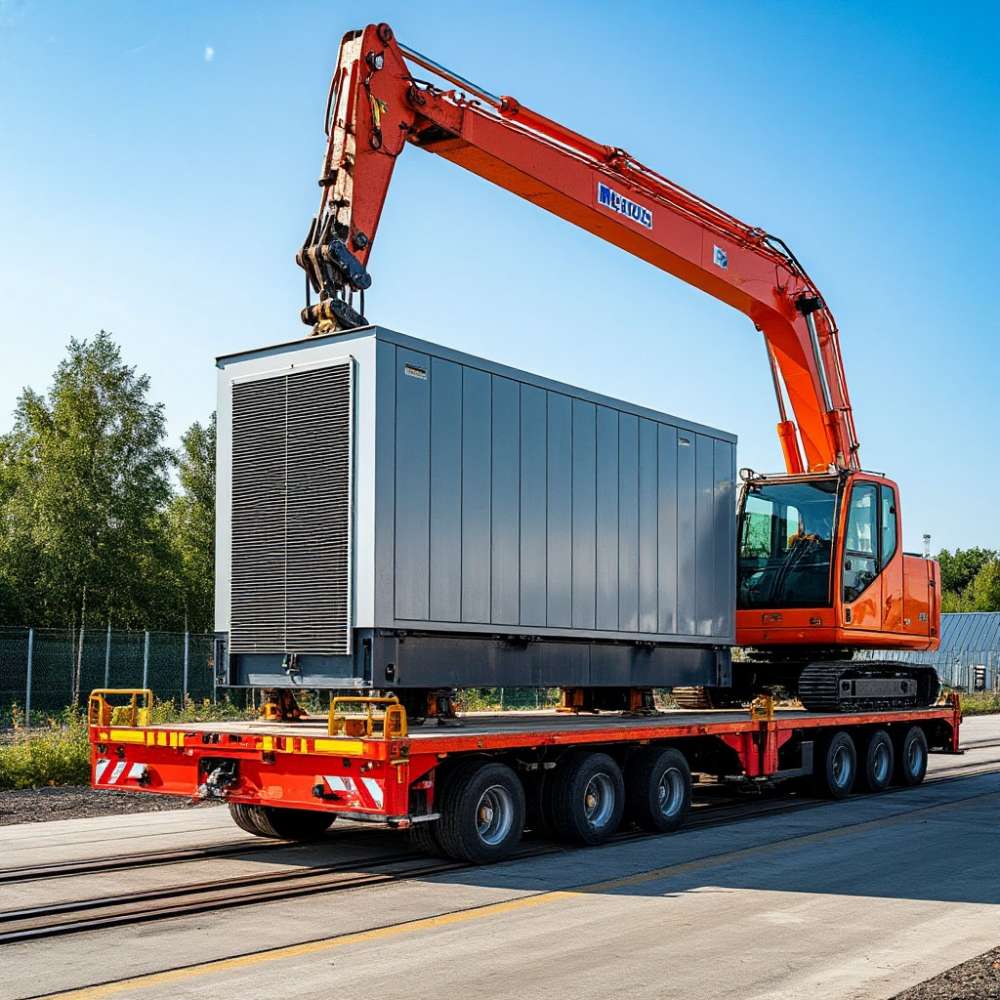

Разгрузка краном и манипулятором на подготовленную площадку
Своими силами снять КТП с платформы нельзя ни при каких обстоятельствах — это груз массой в тонны с единственно верными точками строповки, и разгрузка идёт только автокраном или манипулятором соответствующей грузоподъёмности, поданным либо самим перевозчиком, либо заказчиком на объекте по предварительной договорённости. Диспетчер уточняет наличие крановой техники на объекте на этапе согласования заявки — без этого условия рейс не планируют, потому что простой гружёной машины в ожидании техники обходится дороже, чем заранее организованная разгрузка.
Площадка под установку киоска должна быть подготовлена заранее — фундамент или бетонная плита с ровной горизонтальной поверхностью, потому что кран ставит подстанцию сразу на постоянное место без возможности точной подвижки вручную после установки. Разница в несколько сантиметров по горизонтали для тяжёлого киоска означает повторный подъём краном, а это дополнительное время работы техники и риск для стропальщиков при каждом лишнем подъёме груза.
При разгрузке манипулятором на самой машине важно заранее рассчитать вылет стрелы и радиус разгрузки относительно точки установки — манипулятор на шасси имеет ограничение по грузоподъёмности на максимальном вылете, и если фундамент КТП находится дальше расчётного радиуса, машину придётся переставлять или довозить груз до места вручную на роликовых опорах, что для тяжёлого блок-бокса практически невозможно без специального оборудования.
Негабарит по высоте: согласование маршрута, провода и путепроводы
Высота КТП в 2,6–3,2 метра сама по себе укладывается в стандартный габарит, но, установленная на низкорамную или обычную бортовую платформу, суммарная высота от асфальта у большинства машин превышает 4 метра — а это уже порог, за которым перевозка становится негабаритной по высоте и требует специального разрешения независимо от того, вписывается ли груз в нормы по массе и ширине.
Маршрут для такого негабарита согласовывают заранее, проверяя не только высоту путепроводов и мостов по актуальным данным, а не устаревшим справочникам, но и провисание проводов линий электропередачи и связи над проезжей частью в населённых пунктах — провисшие провода на второстепенных улицах часто оказываются ниже высоты груза даже там, где формальных ограничений по путепроводам нет. Сопровождение автомобилем прикрытия с шестом-указателем высоты — стандартная практика на таких маршрутах, она позволяет водителю заранее увидеть недостаточный просвет и остановиться до контакта груза с препятствием.
Согласование маршрута с ГИБДД и дорожными службами регионов занимает от нескольких рабочих дней до пары недель в зависимости от протяжённости и числа субъектов, через которые проходит рейс, и это время закладывают в срок поставки заранее, а не рассчитывают подать машину на следующий день после готовности груза к отгрузке.
Что влияет на стоимость перевозки КТП и электрощитов
База расчёта — масса и расстояние, как для любого тяжёлого груза, но к ней добавляются факторы, специфичные именно для КТП. Разрешение на негабарит по высоте и его согласование по маршруту — отдельная статья расходов, которая варьируется в зависимости от числа регионов и сложности участка, а не фиксированная сумма. Необходимость крана или манипулятора на погрузке и разгрузке также входит в расчёт отдельной строкой, особенно если на одном из концов маршрута такой техники у заказчика нет и её нужно организовывать перевозчику.
Тип платформы имеет значение: низкорамный трал с минимальной высотой площадки обходится дороже обычного бортового полуприцепа, но иногда именно он позволяет уложиться в стандартные 4 метра без разрешения на негабарит и в итоге экономит на согласовании маршрута больше, чем стоит разница в подаче платформы. Диспетчер всегда просчитывает оба варианта — с обычной платформой и разрешением, и с низкорамной платформой без него — и предлагает заказчику более выгодный по итоговой сумме.
Поэлементная перевозка вместо перевозки киоска целиком меняет расчёт кардинально: больше отдельных мест, больше операций погрузки-разгрузки, необходимость шеф-монтажа на объекте — всё это удорожает логистику, поэтому к разборке блок-бокса прибегают только когда габариты в сборе физически не проходят по маршруту, а не ради экономии на разрешении на негабарит.
Приёмка и осмотр ЛКП: на что смотреть при разгрузке
Акт приёмки КТП составляют сразу после установки на площадку, пока кран или манипулятор ещё на объекте и можно скорректировать положение груза при необходимости. Первым делом осматривают лакокрасочное покрытие корпуса по всему периметру — сколы, вмятины и царапины от строп фиксируют с указанием точного места на корпусе и фотографией, потому что именно ЛКП чаще всего страдает при погрузочных операциях, даже когда сама конструкция и начинка не пострадали.
Отдельно проверяют состояние дверей отсеков — легко ли открываются и закрываются, не перекосило ли петли от нагрузки на корпус при перевозке, плотно ли прилегают уплотнители по периметру дверного проёма. Перекос двери на пару миллиметров, незаметный на глаз сразу, со временем нарушает герметичность отсека и допускает попадание влаги и пыли к аппаратуре внутри.
Целостность такелажных проушин и элементов основания рамы тоже входит в осмотр — деформация проушины при неправильной строповке в пункте отгрузки могла остаться незамеченной до момента разгрузки на объекте, и обнаружить её нужно до того, как кран уехал, потому что повторный подъём деформированного узла краном на объекте уже небезопасен. Если замечания есть, их вносят в акт с подписью представителя заказчика, водителя и, если он присутствует, крановщика, до того как машина покинет площадку.
Как мы организуем перевозку КТП и что нужно подготовить
У нас свой автопарк и партнёры в регионах, и под перевозку КТП диспетчер сразу запрашивает паспорт на конкретную модель подстанции — точную массу, габариты, положение центра тяжести и схему такелажных точек, — чтобы правильно подобрать платформу и рассчитать, укладывается ли суммарная высота в стандартные 4 метра или потребуется разрешение на негабарит. Отдельно уточняют наличие крана или манипулятора на обоих концах маршрута и состояние площадки под установку на объекте.
Маршрут для негабаритных по высоте рейсов проверяют по актуальным данным о путепроводах, мостах и линиях электропередачи вдоль трассы, а согласование с дорожными службами запускают заранее, с запасом по времени на возможные корректировки. Для щитов ВРУ и НКУ отдельно уточняют, едут ли они вертикально закреплёнными в кузове или, по заводской инструкции конкретного производителя, допустима горизонтальная укладка.
- Подготовить паспорт КТП с массой, габаритами и схемой такелажных точек для расчёта транспорта.
- Уточнить у производителя суммарную высоту киоска с учётом платформы конкретного трала.
- Согласовать наличие крана или манипулятора для погрузки и разгрузки на обоих объектах.
- Подготовить фундамент или ровную площадку под установку подстанции краном.
- Проверить целостность заводских такелажных проушин перед погрузкой.
- Закрыть заглушками вентиляционные решётки и кабельные вводы на время перевозки.
Частые вопросы
Почему перевозка КТП почти всегда считается негабаритом, хотя по массе груз укладывается в норму?
Дело в высоте: сам блок-бокс имеет высоту 2,6–3,2 метра, а установленный на платформу трала он почти всегда превышает суммарные 4 метра от асфальта — это порог, за которым перевозка становится негабаритной по высоте независимо от массы и ширины груза. Разница между низкорамной и обычной платформой в 30–40 сантиметров иногда решает, потребуется разрешение на негабарит или нет, поэтому диспетчер всегда считает суммарную высоту с учётом конкретного типа платформы, а не только паспортную высоту киоска.
Можно ли стропить КТП за корпус блок-бокса, если нет доступа к штатным проушинам?
Нет, это прямой риск повредить конструкцию. Тонкая обшивка сэндвич-панелей или листовой стали корпуса не рассчитана на нагрузку от строп и деформируется при подъёме, что потом нарушает герметичность киоска на объекте. Стропить нужно строго за заводские такелажные проушины или рымы, предусмотренные производителем с учётом реального центра тяжести конкретной модели — эти точки указаны в паспорте оборудования, который запрашивают перед погрузкой.
В каких случаях КТП везут не целиком, а поэлементно?
Поэлементная отгрузка нужна, когда габариты киоска в сборе не проходят по маршруту — например, ширина или высота превышают допустимые пределы даже со специальным разрешением и низкорамной платформой. Тогда блок-бокс разделяют по заводским стыкам, предусмотренным производителем для транспортировки, каждая секция едет отдельным местом с защитой торцов, а на объекте требуется шеф-монтаж для сборки и проверки герметичности соединений — это удорожает и удлиняет логистику по сравнению с перевозкой целиком.
Почему для этого груза предпочтителен тент, а не открытая платформа?
Внутри блок-бокса стоит изоляция высокого напряжения, контакты коммутационной аппаратуры и электроника релейной защиты, чувствительные к влаге даже при герметичном корпусе — вентиляционные решётки и кабельные вводы не рассчитаны на прямое длительное воздействие дождя под давлением встречного потока воздуха. Тент также защищает лакокрасочное покрытие от сколов гравием, что важно, поскольку подстанции часто монтируют на объектах с требованиями к внешнему виду оборудования.
Как крепят КТП на платформе, чтобы не повредить корпус при перевозке?
Крепление выполняют цепными стяжками с храповым механизмом за монтажные проушины заводской рамы основания, а не за корпус блок-бокса. Под усиленные точки рамы укладывают деревянные подкладки для распределения нагрузки и удобства последующей строповки при разгрузке. Точки крепления дублируют с обеих сторон платформы, чтобы боковой крен на повороте не создавал одностороннюю нагрузку на единственную точку фиксации груза.
Нужен ли кран для разгрузки КТП или достаточно манипулятора на машине?
Зависит от массы конкретной подстанции: компактные КТП массой до 6–8 тонн часто разгружает манипулятор на самой машине с учётом вылета стрелы и радиуса до точки установки, а более тяжёлые киоски требуют автокрана соответствующей грузоподъёмности. Наличие крановой техники на объекте уточняют на этапе согласования заявки, потому что без неё разгрузка невозможна и простой машины в ожидании техники увеличивает итоговую стоимость рейса.
Что проверяют при приёмке КТП на объекте после установки?
В первую очередь лакокрасочное покрытие корпуса по всему периметру на сколы и вмятины от строп, затем состояние дверей отсеков — не перекосило ли петли и плотно ли прилегают уплотнители, а также целостность такелажных проушин на предмет деформации при строповке. Все замечания фиксируют в акте приёмки с фотографиями и точным указанием места повреждения, пока кран ещё на объекте и есть возможность скорректировать положение груза.
Как везут шкафы ВРУ и НКУ, если они отгружаются отдельно от подстанции?
Секции ВРУ и НКУ фиксируют в кузове вертикально, а не укладывают горизонтально на пол, если иное прямо не указано в заводской инструкции конкретного производителя — горизонтальная укладка способна деформировать дверные петли и монтажные панели внутри шкафа. Крепление идёт растяжкой через проушины в основании и по верхней раме с фиксацией от опрокидывания поперечными упорами, а между соседними секциями обязательно укладывают защитные прокладки от царапин.
