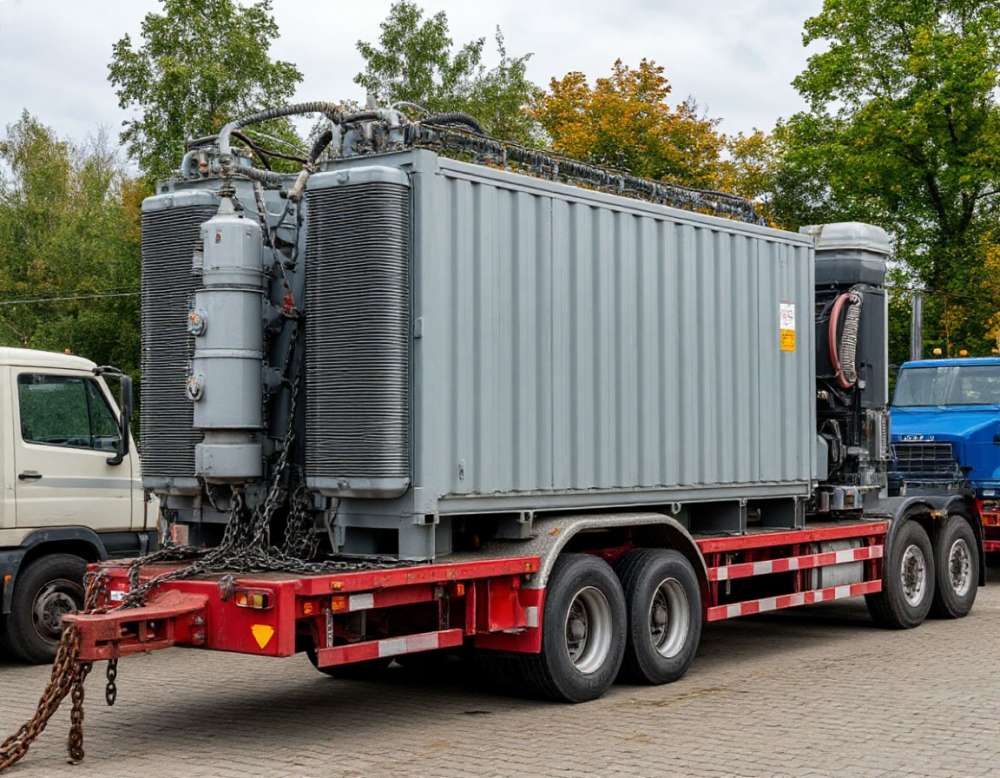

Трансформатор ломает привычную логику погрузки. Водитель видит железный ящик метр на полтора, прикидывает «ну тонны две» — а в паспорте стоит 8,5 т. Силовое и щитовое оборудование почти всегда тяжелее, чем выглядит: активная часть набрана из электротехнической стали и меди, и плотность у неё в разы выше, чем у любого станка сопоставимого размера. Поэтому перевозка трансформатора — это не задача «найти машину под габарит», а задача правильно распределить сосредоточенный вес по полу кузова и по осям автопоезда.
Вторая особенность — хрупкость на фоне общей массивности. Бак трансформатора выдержит удар, а вот фарфоровый ввод, расширитель, радиаторные секции и полимерные изоляторы ячейки РУ не выдержат ни зацепа стропом, ни удара о борт. Щит НКУ весом 400 кг ломается от опрокидывания на 15 градусов надёжнее, чем масляный трансформатор на 10 тонн. Так что вся подготовка сводится к двум вещам: взять груз только за те точки, которые для этого сделаны, и зафиксировать его так, чтобы он не сдвинулся ни на сантиметр за весь рейс.
Ниже — практика: что реально едет под названием «трансформатор», как считают вес и подбирают машину, когда сливают масло, чем крепят, что спрашивает диспетчер при расчёте и как проходит выгрузка на действующей подстанции, где никто не даст вам работать когда вздумается.
Что именно возят под словом «трансформатор»
В заявках это слово покрывает минимум пять разных по логистике грузов. Разница между ними не в килограммах, а в том, за что их поднимать, в каком положении везти и что именно сломается первым.
- Масляные силовые трансформаторы (ТМ, ТМГ, ТМЗ и аналоги) — герметичный или расширительный бак, залитый трансформаторным маслом. Самый тяжёлый вариант на единицу объёма, плюс жидкость внутри, которая при торможении работает как подвижный груз.
- Сухие трансформаторы с литой изоляцией — легче на 15–25 % при той же мощности, без масла, но обмотки в эпоксидном компаунде боятся ударов и сколов, а открытое исполнение боится влаги и пыли сильнее масляного.
- КТП — комплектные трансформаторные подстанции: блок-контейнер или киоск, внутри уже смонтированы трансформатор, РУ высокой и низкой стороны. Габарит крупный, вес распределён неравномерно, часто это уже негабарит по ширине или высоте.
- Ячейки РУ и КСО — высокие узкие шкафы с выкатными элементами, вакуумными выключателями, релейной защитой. Высокий центр тяжести, строго вертикально.
- Шкафы НКУ, ВРУ, АВР, ШУ — низковольтное щитовое. Лёгкие по массе, но парусные, с тонким корпусом и начинкой, которая держится на винтах и дин-рейках.
Под каждый тип подбирается своя машина и своя схема крепления. Одиночный трансформатор до 5 т уходит бортом с манипулятором или пятитонником, партия щитов — фурой, КТП в контейнерном исполнении — открытой платформой или тралом.
| Тип оборудования | Типовая мощность | Масса с маслом | Рабочий габарит | Машина |
|---|---|---|---|---|
| Трансформатор масляный | 25–100 кВА | 300–700 кг | 0,9 × 0,7 × 1,2 м | Газель, борт с манипулятором |
| Трансформатор масляный | 160–400 кВА | 0,9–1,9 т | 1,3 × 0,9 × 1,6 м | Пятитонник, борт с КМУ |
| Трансформатор масляный | 630–1000 кВА | 2,3–4,2 т | 1,8 × 1,2 × 2,0 м | Десятитонник, борт с КМУ |
| Трансформатор масляный | 1600–2500 кВА | 5,5–9 т | 2,4 × 1,6 × 2,6 м | Фура, открытая платформа |
| Трансформатор сухой | 630–1600 кВА | 1,8–5 т | 1,9 × 1,1 × 2,1 м | Тент, изотерм, фура |
| КТП киосковая | 250–1000 кВА | 4–12 т | до 6 × 2,5 × 3 м | Платформа, трал |
| Ячейка КСО / РУ | — | 250–800 кг | 0,9 × 1,2 × 2,2 м | Фура, десятитонник |
| Шкаф НКУ / ВРУ | — | 120–500 кг | 0,8 × 0,6 × 2,0 м | Газель, пятитонник |
Значения ориентировочные: у разных заводов при одной мощности масса различается на 10–20 %. Для расчёта всегда берут паспортную полную массу, а не «примерно как в прошлый раз».
Тяжёлый компакт: почему вес важнее габарита
Обычный груз в фуре «съедает» объём раньше, чем грузоподъёмность: 92 кубометра тентованного кузова заполняются при 12–14 т. С трансформатором наоборот. Машина забирает 20 т, встав на трёх метрах пола, а остальные десять метров кузова едут пустыми. Это нормально и это надо понимать при расчёте: платите вы не за объём, а за занятую грузоподъёмность и за то, что машина уходит в рейс с одним местом.
Пол полуприцепа рассчитан на распределённую нагрузку. Точечная нагрузка от четырёх опорных площадок бака — совсем другая история. Трансформатор на 6 т, стоящий на четырёх пятках по 200 × 200 мм, даёт под каждой пяткой давление, которое фанерный или доска-пол просто не держит: остаются вмятины, а в худшем случае продавливается настил между поперечинами. Поэтому под тяжёлый компакт всегда подкладывают распределяющие ложементы — брус 100 × 100 или 150 × 150 мм, а под большие массы щит из досок, положенный поперёк, чтобы нагрузка легла сразу на несколько балок рамы.
Вторая часть задачи — оси. У стандартного седельного автопоезда нагрузка распределяется между ведущей осью тягача и тележкой полуприцепа, и есть пределы на каждую ось и на группу осей. Сосредоточенный груз, поставленный не туда, перегружает одну ось при формально нормальной общей массе. Отсюда правило: место установки трансформатора в кузове определяет не грузчик, а расчёт. На практике одиночное тяжёлое место ставят над тележкой полуприцепа со смещением вперёд, а точную точку водитель уточняет по фактическому весу.
| Масса одного места | Куда ставят | Подкладка под опоры | Что проверяют |
|---|---|---|---|
| до 1,5 т | Любая зона, ближе к передней стенке | Брус 100 × 100 мм | Целость пола, упор в борт |
| 1,5–5 т | Между седлом и тележкой | Два бруса 150 × 150 мм | Нагрузка на ось тягача |
| 5–12 т | Над тележкой со смещением вперёд | Настил из досок поперёк рамы | Взвешивание по осям |
| свыше 12 т | Расчётная точка по схеме | Стальные или деревянные ложементы | Схема размещения, при необходимости спецразрешение |
Масло: везти залитым или сливать
Самый частый вопрос по масляным трансформаторам. Короткий ответ: небольшие машины возят залитыми, крупные — по указанию завода или владельца.
Трансформаторы мощностью примерно до 1000–1600 кВА в герметичном исполнении едут с маслом без вопросов: бак рассчитан на транспортные нагрузки, объём масла невелик, риск утечки минимален. Здесь важно другое — проверить, что пробки, краны и заглушки затянуты, а под баком нет свежих следов подтёков. Любое пятно на площадке до погрузки фиксируется в акте, иначе потом спор о том, где именно потекло, решается не в вашу пользу.
Крупные трансформаторы на десятки тонн производители часто отгружают без масла: бак заполняют сухим воздухом или азотом под небольшим избыточным давлением, ставят манометр, а масло едет отдельно в бочках или автоцистерне. Смысл в двух вещах. Во-первых, снимается несколько тонн массы, и машина укладывается в габаритно-весовые ограничения. Во-вторых, исключается гидроудар по обмоткам при резком торможении: полный бак масла — это подвижная масса, которая на неровности бьёт по активной части.
Когда трансформатор едет без масла, критичной становится герметичность. Разгерметизация означает попадание влажного воздуха внутрь, а влага в изоляции — это дополнительная сушка на объекте, деньги и недели срока. Практические требования простые:
- перед погрузкой проверить показания манометра избыточного давления и записать их в документы;
- убедиться, что все фланцы закрыты штатными заглушками, а не полиэтиленом и скотчем;
- при выгрузке снова снять показания — падение давления означает, что нужно вызывать представителя завода до монтажа;
- не вскрывать заглушки и люки в пути «чтобы посмотреть» — это прямой путь к отказу в гарантии.
Отдельная тема — конденсат. Оборудование, которое зимой едет из тёплого цеха в холодный кузов, а потом заносится в тёплое помещение, покрывается влагой. Для сухих трансформаторов и щитов с электроникой это опаснее, чем тряска. Поэтому зимой оборудование дают выдержать в упаковке несколько часов при температуре помещения перед распаковкой, а внутрь упаковки кладут влагопоглотитель. Если по условиям поставки нужен стабильный температурный режим, задача решается рефрижератором, работающим на подогрев.
Строповка: за что можно браться, а за что нельзя
У любого заводского трансформатора есть штатные транспортные проушины или крюки на крышке бака либо на раме. Это единственные точки подъёма. Всё остальное — расширитель, радиаторные секции, вводы, каток, шкаф привода РПН, трубопроводы — конструктивно не рассчитано на массу изделия.
Типовые ошибки, которые видно на площадке каждую неделю:
- Строп заведён за радиаторные секции. Секции тонкостенные, гнутся, теряют герметичность. Течь проявляется не сразу, а через сутки на складе получателя.
- Подъём за фарфоровые вводы. Кажется, что это прочный «столбик». На деле сколется юбка изолятора или треснет фланец, и ввод меняют целиком.
- Двухветвевой строп на четырёхпроушинном баке. Нагрузка идёт на две проушины вместо четырёх, крышку ведёт.
- Строп затянут вокруг бака без траверсы. Сжимает корпус, ломает наружные элементы, а при подъёме груз разворачивается.
- Угол между ветвями стропа больше 90 градусов. Резко растёт растягивающее усилие на проушины и на крышку.
Правильно — четыре ветви на четыре проушины, при необходимости траверса, чтобы ветви шли вертикально. Для щитов и ячеек, у которых проушин нет, завод обычно предусматривает транспортный поддон или салазки с отверстиями под вилы погрузчика: берут за поддон, а не за корпус. Если поддона нет, подводят широкие мягкие стропы под основание рамы с деревянными распорками, чтобы стропы не сдавили боковины.
Вертикальное положение и высокий центр тяжести
Щитовое оборудование и ячейки РУ везут только стоя. Причина не в суевериях: внутри аппараты с подвижными частями, выкатные тележки, пружинные приводы, реле и клеммники, рассчитанные на работу и на транспортировку в рабочем положении. Уложенный набок шкаф перераспределяет вес на элементы, которые эту нагрузку не держат, и на объект приезжает груз с погнутым каркасом и сорванной регулировкой.
При этом шкаф высотой 2,2 м при основании 0,6 × 0,8 м — это конструкция, которая опрокидывается от любого бокового ускорения. Считать её устойчивой нельзя даже при полностью затянутых ремнях сверху: ремень тянет вниз, а опрокидывающий момент он не снимает. Поэтому щиты крепят по схеме «плотная установка + распор»:
- шкафы ставят вплотную друг к другу и к передней стенке, без промежутков, где груз может разогнаться;
- по бокам ставят распорные брусья до бортов, чтобы убрать поперечный ход;
- сверху и по диагонали накидывают ремни с мягкими подкладками на углах;
- под верхний ремень обязательно кладут уголок или доску, иначе ремень продавит тонкую крышу шкафа;
- оставшийся свободный объём кузова добивают пустыми паллетами или надувными мешками.
Отдельно предупреждают водителя: у высокого узкого груза центр тяжести автопоезда поднимается, и машина иначе ведёт себя в повороте и на объезде ямы. Для щитового оборудования это означает снижение скорости на кольцевых развязках и отказ от резких перестроений.
Крепление в кузове: ложементы, брусья, распор
Крепление трансформатора решает три задачи: не дать сдвинуться вперёд при торможении, назад при разгоне и вбок в повороте. Продольные усилия самые большие, поэтому основной упор делают в переднюю часть кузова.
Рабочая схема для одиночного тяжёлого места выглядит так. Груз ставят на деревянные ложементы, ложементы прибивают к полу или фиксируют упорными брусьями. Спереди и сзади ставят упорные бруски, прибитые к настилу, — они принимают основную продольную нагрузку. Сверху накидывают стяжные ремни или цепи через штатные проушины крест-накрест. Ремни без упоров не работают: трение груза по дереву конечно, и при экстренном торможении многотонный бак поедет вперёд, растянув ремни.
| Элемент крепления | Что даёт | Типичная ошибка |
|---|---|---|
| Деревянные ложементы | Распределяют нагрузку на пол, поднимают груз для захода вил | Слишком узкие, продавливаются |
| Упорные бруски спереди и сзади | Держат продольное усилие при торможении | Не прибиты, просто подложены |
| Стяжные ремни или цепи крест-накрест | Прижим и защита от опрокидывания | Заведены за радиаторы и вводы |
| Боковые распорные брусья | Убирают поперечный ход до борта | Не поставлены совсем |
| Противоскользящие маты | Повышают трение, гасят вибрацию | Положены на грязный пол |
| Угловые накладки | Защищают кромку от реза ремнём | Ремень на голый угол шкафа |
Для сборного рейса, где трансформатор едет вместе с другим грузом, действует ещё одно правило: тяжёлое место ставят первым и отделяют от остального груза жёсткой перегородкой из брусьев или пустых поддонов. Иначе на выгрузке промежуточного получателя окажется, что часть крепления снята, а трансформатор остался один в полупустом кузове. Такие рейсы лучше планировать так, чтобы тяжёлое место выгружалось последним — либо сразу брать отдельную машину под перевозку оборудования.
Изоляторы, вводы и приборы: что ломается первым
Статистика повреждений по этой группе грузов однообразна. На первом месте — фарфоровые и полимерные изоляторы: сколы юбок, трещины фланцев, сломанные шпильки. На втором — приборы: манометры, термометры, газовые реле, указатели уровня масла. На третьем — тонкая внешняя обвязка: трубопроводы, лючки, шкафы приводов.
Защита делается до выезда машины на площадку:
- вводы либо демонтируют и укладывают в заводскую тару, либо обшивают коробом из доски и фанеры, закрывая всю высоту изолятора;
- приборы закрывают жёсткими накладками, а не только плёнкой — плёнка спасает от пыли, но не от удара;
- открытые фланцы и патрубки закрывают штатными заглушками с прокладками;
- двери шкафов и щитов фиксируют так, чтобы они не открылись в пути, а выкатные элементы блокируют штатными транспортными фиксаторами;
- всю мелочёвку — ключи, документы, комплект ЗИП — собирают в один опечатанный пакет и вписывают в накладную, иначе она теряется первой.
Перед погрузкой делают фотофиксацию: общий вид с четырёх сторон, отдельно каждый изолятор, показания приборов, состояние упаковки. Три минуты съёмки закрывают девяносто процентов будущих споров о том, где появился скол. При выгрузке снимают то же самое, до снятия креплений.
Погрузка и разгрузка на подстанции
Загрузка на заводе или складе обычно проходит штатно: есть кран-балка или погрузчик нужной грузоподъёмности, есть площадка. Проблемы начинаются на выгрузке, потому что оборудование едет на действующий объект — подстанцию, стройплощадку, территорию предприятия.
Что нужно выяснить заранее и передать диспетчеру:
- Пропускной режим. Пропуск на машину и водителя заказывают за 1–3 рабочих дня. Без пропуска автопоезд стоит у ворот, и это платный простой.
- Окно работ. На действующих энергообъектах разгрузку часто разрешают в конкретные часы, под наблюдением ответственного, иногда только при снятом напряжении на участке.
- Чем снимать. Есть ли на объекте кран, автокран по заявке, погрузчик нужного тоннажа. Если техники нет, машину подбирают с манипулятором — но у КМУ грузоподъёмность падает с вылетом стрелы, и трансформатор на 5 т манипулятор снимет только вблизи борта.
- Подъезд и площадка. Ширина ворот, радиус поворота, покрытие, уклон, наличие люков и кабельных каналов, по которым нельзя проехать. Фура длиной 13,6 м требует места для манёвра; если его нет, груз переваливают на короткую машину.
- Куда именно ставить. Фундамент, подготовленная площадка, временное место хранения. Ставить многотонный трансформатор «пока сюда» на грунт без подготовки нельзя — уходит одним углом.
Погрузка и выгрузка тяжёлого компакта занимает больше времени, чем кажется. На одиночное место обычно закладывают 1,5–2 часа на каждой стороне с учётом установки и снятия креплений, на КТП и партию щитов — половину смены.
Что уточняет диспетчер и из чего складывается цена
Расчёт бесплатный, но точность ответа зависит от полноты вводных. По трансформаторам и щитам диспетчер спрашивает следующее:
- Тип и мощность оборудования, паспортная масса каждого места и количество мест.
- Габариты по крайним точкам с учётом вводов, расширителя и катков — именно они, а не бак, определяют высоту.
- Масляный или сухой, едет с маслом или без, есть ли избыточное давление в баке.
- Адреса загрузки и выгрузки, наличие техники и площадки с обеих сторон.
- Требуемая дата подачи и допустимые окна работ на объекте.
- Нужна ли упаковка, обрешётка вводов, страхование груза.
Цена складывается из плеча маршрута, типа и грузоподъёмности машины, фактически занятой грузоподъёмности, стоимости крепёжных материалов, времени погрузки и выгрузки сверх нормативного, а для негабаритных КТП — из оформления спецразрешения и согласования маршрута. У нас свой автопарк и партнёры в регионах, поэтому под конкретный вес и габарит подбирается машина, а не наоборот. Отсчёт плеч идёт от Москвы, работаем по России и СНГ, в 277 городах.
Документы стандартные: договор-заявка, транспортная накладная, акт выполненных работ, счёт. Юридические лица платят безналом по счёту, физические — картой или переводом. Страхование груза оформляется по запросу до выезда машины, и для дорогого силового оборудования это разумная строка расходов. Диспетчер на связи круглосуточно — на энергообъектах окна работ часто попадают на ночь и выходные.
Частые вопросы
Можно ли везти масляный трансформатор залитым маслом?
Да, для машин примерно до 1000–1600 кВА в герметичном исполнении это штатный вариант. Перед погрузкой проверяют затяжку пробок и кранов и отсутствие свежих подтёков под баком. Крупные трансформаторы завод чаще отгружает без масла, с заполнением бака сухим воздухом или азотом.
Почему нельзя поднимать трансформатор за радиаторы или вводы?
Эти элементы не несущие. Радиаторные секции тонкостенные и после зацепа стропом дают течь, которую замечают уже у получателя. Фарфоровый ввод скалывается по юбке или трескается по фланцу и меняется целиком. Поднимать можно только за штатные транспортные проушины на крышке бака или на раме.
Обязательно ли везти щит стоя?
Да. Внутри шкафа выкатные элементы, пружинные приводы, реле и клеммники, рассчитанные на рабочее положение. Уложенный набок щит нагружает детали, которые на это не рассчитаны, и приезжает с погнутым каркасом и сбитой регулировкой. Горизонтально везут только то, что завод прямо разрешил.
Трансформатор весит 6 тонн, а по объёму занимает два метра кузова. За что я плачу?
За занятую грузоподъёмность и за машину целиком. Тяжёлый компакт выбирает лимит по массе задолго до объёма, и догрузить кузов другим грузом обычно уже нельзя. Поэтому такой рейс считается как отдельная машина, а не как доля в сборном грузе.
Нужна ли машина с манипулятором?
Нужна, если на одной из сторон нет крана или погрузчика. Важно помнить, что грузоподъёмность КМУ падает с увеличением вылета стрелы: у борта манипулятор возьмёт несколько тонн, а на вылете семь-восемь метров — в разы меньше. Поэтому диспетчеру сразу сообщают массу и расстояние от борта до точки установки.
Что делать с конденсатом зимой?
Не распаковывать оборудование сразу после заноса в тёплое помещение. Дают выдержку в упаковке несколько часов, чтобы температура выровнялась без выпадения влаги на обмотках и электронике. В упаковку кладут влагопоглотитель, а при жёстких требованиях поставщика везут в изотермическом кузове или рефрижераторе с подогревом.
КТП шириной 2,8 метра — это негабарит?
Да, стандартный порог ширины — 2,55 м, и всё, что шире, требует спецразрешения и согласованного маршрута. Оформление занимает время, поэтому такие перевозки планируют заранее, а не за день до отгрузки. Точный срок зависит от региона и от того, проходит ли маршрут по федеральным или местным дорогам.
Кто отвечает за повреждение изолятора в пути?
Вопрос решается по документам и фотофиксации. Перед погрузкой снимают общий вид с четырёх сторон, каждый изолятор отдельно, показания приборов и состояние упаковки, при выгрузке повторяют съёмку до снятия креплений. Если повреждение зафиксировано на приёмке, оно оформляется актом с отметкой в транспортной накладной.
