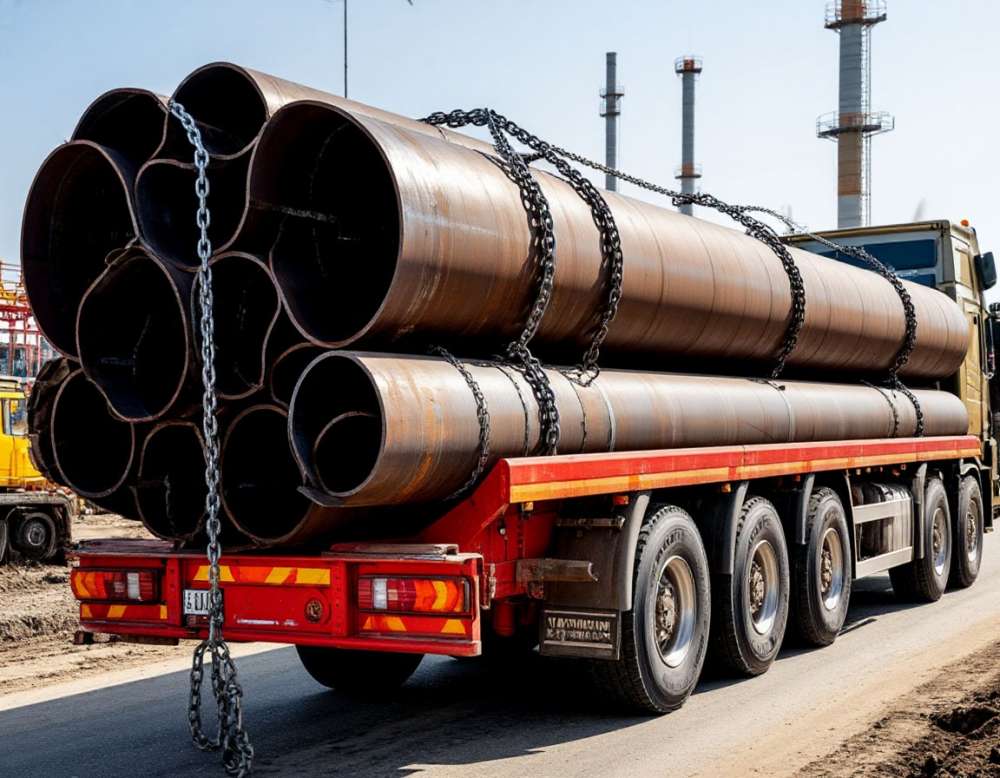

На трубной базе у трубоукладочной колонны лежит партия стальных труб Ø1020 мм с толщиной стенки 12 мм — по 12 метров каждая, с заводской изоляцией ППУ. Бригада без опыта работы с такими трубами предлагает уложить их прямо на плоскую платформу трала, борт к борту, без клиньев — «они же круглые, сами держатся». Диспетчер останавливает погрузку: труба такого диаметра на ровном полу без ложемента и упора при первом же повороте или торможении покатится по кузову, как бревно, и повредит и себя, и соседние трубы, и, возможно, борта машины. Перевозка труб большого диаметра — это отдельная дисциплина, где ошибка в укладке видна не сразу на весах, а в дороге, при первом резком манёвре.
Под трубами большого диаметра понимают прокат от Ø530 до Ø1420 мм — это магистральные трубы для газо- и нефтепроводов, трубы водоснабжения и коллекторов, кожухи и патроны для промышленного строительства. Длина стандартная — 11,7 и 12 метров, материал — сталь (прямошовная или спиральношовная) либо железобетон для безнапорных сетей и коллекторов. Вес одной трубы Ø1420 мм с толщиной стенки 16–20 мм доходит до 6–7 тонн, а ЖБ труба того же диаметра — ещё тяжелее за счёт плотности бетона. Это принципиально другой масштаб, чем перевозка бытовых стройтруб небольшого сечения для водопровода на дачном участке — там счёт идёт на десятки килограммов на трубу, здесь на тонны.
Сложность этого груза не в длине как таковой (12 метров — стандартная длина, укладывающаяся почти в любой длинномерный кузов), а в форме и массе: круглое сечение стремится катиться при любом уклоне или толчке, если его не зафиксировать клиньями и ложементами, а большой диаметр и толщина стенки создают вес, который нельзя грузить и укладывать «на глаз» — только расчётом точек опоры и с правильной техникой.
Дальше — почему трубу нельзя просто положить на ровную платформу, как устроены ложементы и клинья, когда допустима укладка пирамидой и почему она запрещена для тонкостенных труб, как обращаться с изоляцией ППУ и ВУС при креплении ремнями, когда труба становится негабаритом по ширине, какая техника нужна — трубовозы и плетевозы, как оформляют разрешение на негабарит и согласовывают маршрут, и что проверяют при приёмке трубы на трассе или на объекте.
Трубы большого диаметра: диаметры, длины, материалы
Диапазон Ø530–1420 мм охватывает магистральные трубопроводы (газ, нефть, нефтепродукты), трубы для тепловых сетей большого сечения, водоводы и ливневые коллекторы. Стандартная заводская длина — 11,7 метра (наиболее распространена для труб с продольным или спиральным швом) и 12 метров. Материал — сталь с изоляционным покрытием (для магистральных трубопроводов) или железобетон (для безнапорных коллекторных сетей). Вес одной стальной трубы Ø1020 мм при толщине стенки 12 мм — около 2,98 тонны, трубы Ø1420 мм при стенке 16 мм — около 5,65 тонны; железобетонная труба того же диаметра тяжелее в полтора-два раза за счёт массы бетона на погонный метр.
Важное отличие от бытовых стройтруб небольшого сечения (о них у нас есть отдельный материал про перевозку 6-метровых труб для частных объектов): там груз можно грузить вручную и везти обычной бортовой машиной без специальной оснастки. Труба большого диаметра требует кранового оборудования на погрузке практически всегда, расчёта точек строповки под конкретный вес и толщину стенки, и, начиная с определённого диаметра, — специализированного трубовоза, а не универсальной платформы.
Почему трубу нельзя просто положить на ровную платформу
Круглое сечение не имеет естественной точки покоя на плоской поверхности — труба, положенная на ровный пол кузова без фиксации, находится в неустойчивом равновесии и покатится при малейшем крене платформы, резком торможении или повороте. На трассе это означает риск смещения груза за доли секунды при экстренном торможении: труба массой в несколько тонн, покатившаяся по кузову, способна пробить борт или сместить центр тяжести автопоезда настолько, что это повлияет на управляемость.
Поэтому первое правило погрузки труб большого диаметра — труба никогда не лежит на голом полу платформы. Под неё всегда подкладывают ложементы (профилированные опоры, повторяющие кривизну трубы) или упорные клинья с двух сторон по каждой опорной точке, которые превращают круглое сечение в устойчивое положение на время перевозки.
Ложементы и клинья: как устроена опора
Ложемент — это опора с седловидным вырезом по радиусу трубы, изготовленная из дерева или металла с деревянной прокладкой, которая охватывает нижнюю часть трубы по дуге примерно 90–120 градусов и не даёт ей смещаться ни вбок, ни вперёд-назад. Ложементы устанавливают минимум в двух точках по длине трубы — примерно на расстоянии одной пятой от каждого торца, а для труб длиной 12 метров и тяжёлых стенок нередко добавляют третью опору в середине, чтобы снизить прогиб.
Клинья — более простое решение для коротких перегонов и лёгких труб: деревянные бруски трапециевидного сечения, упирающиеся в бок трубы с двух сторон и прибитые или закреплённые к настилу платформы, чтобы исключить качение. На практике для магистральных труб большого диаметра предпочтение отдаётся именно ложементам — они держат трубу по всей опорной дуге, а не в двух точках контакта, и равномернее распределяют нагрузку на изоляцию, что критично для труб с покрытием ППУ или ВУС.
Укладка пирамидой и её запрет для тонкостенных труб
Для труб небольшого и среднего диаметра с толстой стенкой допустима укладка в несколько рядов «пирамидой»: нижний ряд фиксируется ложементами по краям платформы, а трубы верхнего ряда укладываются в седловины между трубами нижнего ряда, с дополнительными прокладками и клиньями по бокам верхнего ряда, чтобы исключить скатывание. Такая укладка увеличивает загрузку кузова по количеству труб за рейс, но требует, чтобы нижний ряд выдержал точечное давление верхнего в местах контакта.
Для тонкостенных труб большого диаметра пирамидальная укладка недопустима: труба Ø1020–1420 мм с толщиной стенки менее 10–12 мм не рассчитана на точечную нагрузку от лежащей сверху трубы такой же массы — в месте контакта возникает риск овализации (потери круглого сечения) или прямой деформации стенки. Такие трубы возят только в один ряд, каждую на собственной паре ложементов, с равномерным распределением по всей длине платформы или сцепа плетевоза.
Изоляция ППУ и ВУС: чем опасны ремни
Магистральные трубы для тепловых сетей и трубопроводов часто поставляются с заводской теплоизоляцией — пенополиуретановой (ППУ) в защитной полиэтиленовой или стальной оболочке, либо с весьма усовершенствованной стеклопластиковой изоляцией (ВУС). Изоляционный слой снаружи трубы — это не конструктивный элемент, способный держать точечную нагрузку: жёсткий стяжной ремень или цепь, затянутые прямо поверх изоляции без распределяющей прокладки, продавливают ППУ в месте натяжения, а острая кромка натяжного механизма может прорезать наружную оболочку насквозь.
Повреждённая изоляция — это не эстетический дефект: нарушенная герметичность оболочки открывает путь влаге к пенополиуретановому слою, и труба, даже не имеющая механических повреждений металла, отбраковывается или требует восстановления изоляции перед укладкой в грунт. Поэтому крепление труб с ППУ и ВУС изоляцией всегда идёт через широкие мягкие ленты или ремни с распределяющими накладками из дерева или плотной резины в местах контакта с обвязкой, и ни в коем случае не через голую цепь или узкий трос.
Негабарит по ширине при Ø свыше 2,5 метра
Одиночная труба диаметром до 2,5 метра, уложенная на низкорамный трал или трубовоз, обычно укладывается в допустимую ширину транспортного средства с грузом — 2,55 метра для большинства дорог общего пользования без специального разрешения. Но диаметр свыше 2,5 метра, а тем более две трубы, уложенные рядом на одной платформе, почти всегда превращают груз в негабаритный по ширине: фактическая ширина автопоезда с грузом превышает разрешённую норму, и требуется оформление разрешения на негабаритную перевозку.
Для труб такого диаметра решение принимается на этапе планирования рейса: возить ли по одной трубе на низкорамном трале с оформлением документов на превышение ширины, либо использовать специализированный трубовоз, рассчитанный именно на этот диаметр без превышения габарита. Ширина груза — это тот параметр, который проверяют раньше веса при подаче заявки на трубу большого диаметра, потому что от него зависит весь пакет разрешительных документов.
| Диаметр трубы | Толщина стенки, мм | Материал | Вес 1 трубы (12 м), т |
|---|---|---|---|
| Ø 530 мм | 8 | сталь | ≈ 1,04 |
| Ø 720 мм | 10 | сталь | ≈ 1,76 |
| Ø 820 мм | 10 | сталь | ≈ 2,01 |
| Ø 1020 мм | 12 | сталь | ≈ 2,98 |
| Ø 1220 мм | 14 | сталь | ≈ 4,15 |
| Ø 1420 мм | 16 | сталь | ≈ 5,65 |
| Ø 1000 мм | — | железобетон | ≈ 3,4–4,0 |
Трубовозы и плетевозы
Под трубы большого диаметра используются два основных типа специализированного транспорта. Трубовоз — низкорамная платформа или полуприцеп с седловидными ложементами по всей длине, рассчитанная на конкретный диапазон диаметров, часто с возможностью регулировки положения опор под разный размер трубы. Плетевоз — прицеп-роспуск для перевозки сваренных в плети труб или особо длинного проката, с раздвижной рамой, позволяющей везти груз, длина которого превышает стандартный кузов, с контролируемым свесом.
Выбор между ними зависит от того, везём мы одиночные трубы поштучно (трубовоз) или уже сваренные на трассе плети из нескольких труб длиной в десятки метров (плетевоз с сопровождением и негабаритным разрешением). Для рейса с трубной базы до площадки строительства обычно используется трубовоз с ложементами под конкретный диаметр; плетевозы чаще работают уже на самой трассе, между сварочными постами и точкой укладки в траншею.
Разрешение на негабарит и согласование маршрута
Если труба или груз в целом превышают допустимые габариты по ширине, высоте или массе на ось, требуется оформление специального разрешения на перевозку крупногабаритных и тяжеловесных грузов. В разрешении указывается точный маршрут следования, согласованный с владельцами дорог (федеральные трассы, региональные и муниципальные участки могут требовать отдельного согласования), а при превышении определённых параметров — требование на сопровождение автомобилями прикрытия.
Оформление занимает время — от нескольких дней до пары недель в зависимости от маршрута и того, сколько ведомств нужно согласовать, поэтому для труб большого диаметра, где негабарит по ширине почти неизбежен при Ø свыше 2,5 метра, заявку на разрешение подают заранее, ещё до подтверждения точной даты погрузки, а не в последний момент.
Разгрузка на трассе и на объекте
На трассе, где труба укладывается в траншею напрямую с колёс, разгрузка идёт трубоукладчиком или краном-манипулятором прямо у бровки траншеи — трубу снимают мягкими текстильными стропами (не тросом и не цепью, чтобы не повредить изоляцию) в тех же точках, что и при погрузке, и опускают либо сразу в траншею, либо на временные лежни рядом с ней. Здесь важна синхронизация: труба должна прийти к моменту, когда траншея готова и трубоукладчик на месте, потому что оставлять груз такого веса на обочине без охраны и фиксации — риск как для самой трубы, так и для проезда.
На объекте (трубная база, промплощадка, склад подрядчика) разгрузка чаще идёт краном на подготовленную площадку с ложементами или в штабель по той же схеме, что и укладка на платформе — по одной трубе на собственные опоры, без пирамиды для тонкостенных труб. Площадка разгрузки должна быть подготовлена заранее: ровное основание, доступ для крана, свободное место под манёвр трубовоза с учётом его длины.
Приёмка по длине и наличию фасок
При приёмке трубы большого диаметра проверяют три вещи: фактическую длину (отклонение от заявленных 11,7 или 12 метров бывает в пределах нормы завода-изготовителя, но должно быть зафиксировано в сопроводительных документах), целостность изоляции ППУ или ВУС (визуальный осмотр на предмет вмятин, порезов или отслоения оболочки в местах, где могли быть точки крепления), и наличие фасок на торцах трубы — скошенной кромки под сварку или раструбное соединение, которая обязательна для труб, идущих под сварку в плеть или под муфтовое соединение.
Отсутствие фаски или её повреждение при погрузке-разгрузке (задели торцом о борт или соседнюю трубу) — это повод для рекламации на месте, потому что восстановление фаски на площадке требует отдельного оборудования и времени, а без неё труба не годится под сварку встык. Поэтому при разгрузке трубу опускают на лежни так, чтобы торцы не касались земли или других труб напрямую, а сама проверка фасок идёт визуально по всей окружности торца, а не выборочно с одной стороны.
Что влияет на стоимость перевозки труб большого диаметра
Тариф считается от фактического веса партии (за тонну либо за рейс при полной загрузке трубовоза), диаметра и типа трубы (сталь или ЖБ — разный вес на погонный метр), необходимости негабаритного оформления при ширине свыше 2,5 метра, расстояния и сложности маршрута (наличие мостов и путепроводов с ограничением по высоте и массе, качество дорожного покрытия на подъезде к трассе строительства), а также требований к сопровождению для тяжеловесных грузов. Диспетчер называет вилку по тонне или по рейсу после уточнения диаметра, длины, материала и точки разгрузки — трасса это или подготовленная площадка с краном.
Отдельно на цену влияет срочность оформления разрешения на негабарит: экстренное согласование маршрута в сжатые сроки обходится дороже плановой заявки, поданной за одну-две недели до планируемой даты рейса.
Как мы организуем перевозку труб большого диаметра
Под перевозку труб мы подбираем трубовоз или плетевоз по фактическому диаметру, длине и материалу — используем свой автопарк и партнёров в регионах там, где по маршруту нужна специализированная техника, которой в моменте нет в своём парке. На погрузке контролируем расстановку ложементов под каждую трубу, при работе с изоляцией ППУ и ВУС используем мягкие ленты с распределяющими накладками вместо цепей, а для тонкостенных труб исключаем укладку пирамидой.
При диаметре свыше 2,5 метра заранее — на этапе расчёта заявки — оцениваем, потребуется ли разрешение на негабарит по ширине, и начинаем согласование маршрута заблаговременно, чтобы дата погрузки не сдвигалась из-за неоформленных документов.
Чек-лист подготовки трубы к отправке
- Точный диаметр, толщина стенки, материал (сталь или ЖБ) и длина — для подбора трубовоза или плетевоза.
- Фактический вес партии — для расчёта тарифа и допустимой нагрузки на ось.
- Наличие и тип изоляции (ППУ, ВУС) — от этого зависит способ крепления при погрузке.
- Ширина груза с учётом диаметра — проверка на негабарит до подачи заявки на маршрут.
- Готовность площадки разгрузки: ложементы или лежни, доступ для крана или трубоукладчика.
- Сопроводительные документы завода: длина партии, марка стали, наличие фасок на торцах.
Частые вопросы
Чем перевозка труб большого диаметра отличается от перевозки обычных стройтруб?
Разница в массе и технике: бытовая стройтруба небольшого сечения весит десятки килограммов и грузится вручную обычной бортовой машиной, а труба Ø530–1420 мм весит от одной до семи тонн за штуку и требует кранового оборудования, ложементов и часто специализированного трубовоза. Здесь действуют совсем другие правила крепления и, начиная с определённого диаметра, требуется разрешение на негабарит.
Можно ли грузить трубу большого диаметра без крана?
Практически нет — труба массой от тонны и выше требует точной установки на ложементы, что без кранового оборудования сделать безопасно невозможно. Даже манипулятора на машине обычно недостаточно для труб Ø1000 мм и выше, поэтому такие рейсы планируют с учётом крана на точке погрузки и, как правило, на точке разгрузки тоже.
Почему нельзя укладывать трубы пирамидой при тонкой стенке?
Труба сверху давит своим весом на точку контакта с нижней трубой, и при тонкой стенке (менее 10–12 мм у труб большого диаметра) это давление может вызвать овализацию сечения или деформацию металла в месте контакта. Толстостенные трубы меньшего диаметра выдерживают такую нагрузку, а крупный тонкостенный прокат — нет, поэтому его возят в один ряд на собственных ложементах.
С какого диаметра труба становится негабаритом?
Ориентир — диаметр свыше 2,5 метра: при таком размере одиночная труба на низкорамном трале уже превышает стандартную допустимую ширину транспортного средства с грузом. Для труб меньшего диаметра негабарит по ширине возникает, если на одной платформе везут сразу несколько труб рядом, а не одну.
Как крепят трубу с заводской изоляцией, чтобы не повредить оболочку?
Используют широкие мягкие ленты или ремни с распределяющими накладками из дерева или плотной резины в точках контакта, а не голые цепи или тросы, которые продавливают ППУ или прорезают защитную оболочку. Точки крепления по возможности совмещают с местами установки ложементов, чтобы не создавать дополнительных зон точечного давления на изоляцию.
Сколько времени занимает оформление разрешения на негабаритную перевозку трубы?
От нескольких дней до пары недель — зависит от протяжённости маршрута и числа дорожных ведомств, которые нужно согласовать по пути следования. Для труб большого диаметра, где негабарит по ширине почти неизбежен при Ø свыше 2,5 метра, заявку на разрешение стоит подавать заранее, параллельно с планированием даты погрузки, а не после неё.
Что делать, если на разгрузке на трассе траншея ещё не готова?
Трубу выгружают на временные лежни рядом с траншеей, а не оставляют на платформе в ожидании — простой трубовоза на трассе стоит дороже, чем аренда места под временное складирование. Такие моменты стоит обсуждать с диспетчером заранее, чтобы синхронизировать график погрузки с готовностью траншеи на площадке.
Почему важно проверять фаски на торцах трубы при приёмке?
Фаска — это скошенная кромка под сварку встык или раструбное соединение, и без неё труба не годится для монтажа без дополнительной обработки на месте, которая требует отдельного оборудования и времени. При погрузке и разгрузке торцы трубы стараются не ставить впритык к земле или другим трубам, чтобы не повредить фаску случайным ударом.
