Вентиляция — груз, который ломает привычную логику расчёта. Диспетчер слышит «две тонны воздуховодов» и мысленно ставит пятитонник, а приезжает на склад и видит, что эти две тонны занимают почти сорок кубов и ни в какой пятитонник не входят. Оцинкованный лист толщиной полмиллиметра весит мало, но воздух внутри трубы занимает ровно столько же места, сколько занимал бы металл. Поэтому вентиляцию считают по объёму и по длине, а вес в заявке нужен только для того, чтобы убедиться: по тоннажу запаса хватает с большим избытком.
Вторая особенность — номенклатура. В одной отгрузке едут прямые участки круглых и прямоугольных воздуховодов, десятки фасонных частей разной формы, приточная установка весом в полтонны, канальные вентиляторы, решётки в картонных коробках, шумоглушители, гибкие вставки, крепёж и метизы россыпью. Мест в накладной бывает полторы сотни, и половина из них — мелочёвка, которую легко не досчитаться при выгрузке в общую кучу на стройплощадке.

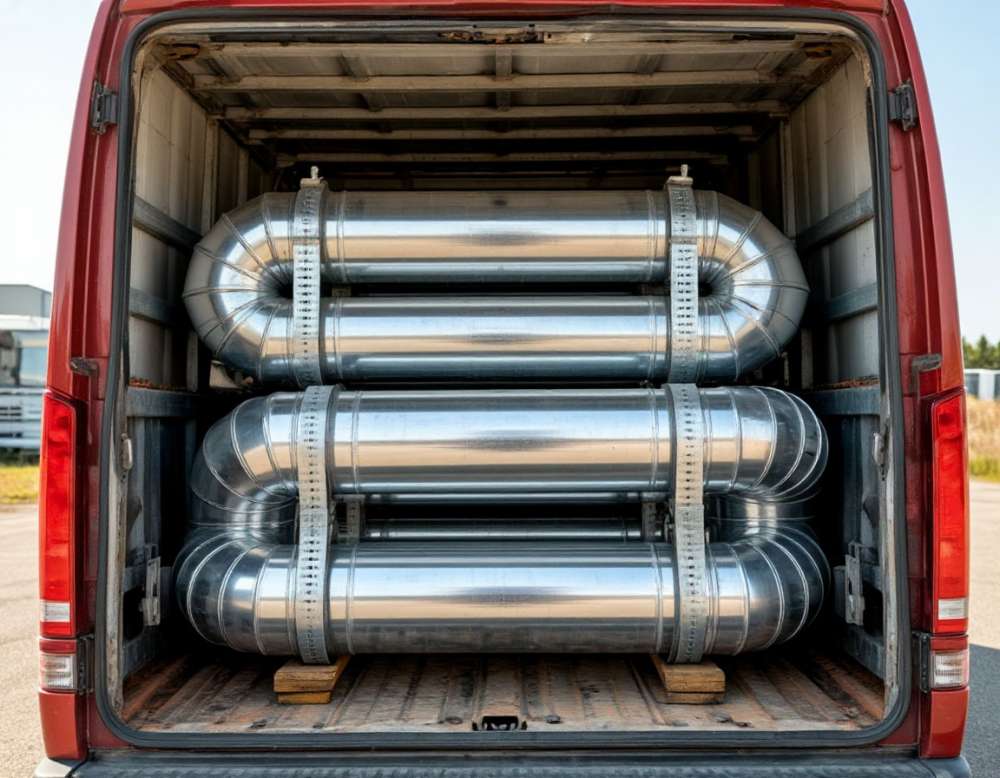

Ниже разберём перевозку вентиляционного оборудования по частям: как считают объём и почему платят за кубы, сколько реально экономит вложенность круглых спирально-навивных труб, чем отличаются стандартные длины 1,25 и 3 метра при выборе машины, как крепят тонкий оцинкованный лист, чтобы не получить вмятины от стяжного ремня, что делать с приточными установками в сборе и как принимать груз по спецификации, когда мест больше сотни.
Что именно едет в заявке «перевозка вентиляции»
Под словом «воздуховоды» заказчик почти всегда имеет в виду весь комплект вентиляции на объект. Для расчёта машины важно разложить его на группы, потому что каждая группа занимает место по-своему.
- Круглые воздуховоды спирально-навивные. Диаметры от 100 до 1250 мм, стандартные длины 3 м, реже 6 м. Главное свойство — вкладываются друг в друга, если диаметры подобраны с шагом.
- Круглые воздуховоды прямошовные. Длина 1,25 м, ниппельное или муфтовое соединение. Вкладываются так же, но при длине 1,25 м пачка получается короткой и её проще грузить в машину с небольшим кузовом.
- Прямоугольные воздуховоды. Сечения от 100×150 до 1600×800 мм, длина 1,25 м под шину или 1 м под фланец. Не вкладываются друг в друга вообще — это самая объёмная и самая неудобная часть отгрузки.
- Фасонные части. Отводы, тройники, переходы, врезки, утки, заглушки, зонты, дефлекторы. Форма произвольная, штабелировать почти невозможно, крупные отводы большого диаметра занимают место как куб со стороной в диаметр.
- Оборудование. Приточные и приточно-вытяжные установки, канальные и крышные вентиляторы, калориферы, фильтр-боксы, шумоглушители, воздушные клапаны с электроприводом.
- Комплектующие. Решётки и диффузоры в коробках, гибкие вставки, гибкие воздуховоды в бухтах, шпильки, траверсы, хомуты, уплотнительная лента, фланцы и шинорейка в пачках.
Отдельно стоит спросить у заказчика, едет ли утеплённый воздуховод. Труба, обёрнутая минватой с фольгой, прибавляет по 50–100 мм к каждой стороне сечения, перестаёт вкладываться и почти вдвое увеличивает занимаемый объём при тех же метрах. Это самая частая причина, по которой машина, посчитанная по голому металлу, не забирает груз целиком.
Почему платят за кубы, а не за тонны
Возьмём типичный комплект вентиляции на офисный этаж: около 300 погонных метров круглых воздуховодов диаметрами от 125 до 400 мм, 80 метров прямоугольных сечением до 500×300, полторы сотни фасонных частей и приточная установка на 3000 м³/ч. Металл потянет примерно на 1,8–2,2 тонны. Объём в упакованном виде — 35–45 м³ без вложения и 22–28 м³, если круглые трубы вложены как следует.
Пятитонник с кузовом 30–36 м³ по весу подходит с четырёхкратным запасом, но по объёму не тянет. Десятитонник на 45–50 м³ увозит комплект целиком и остаётся загруженным на четверть по массе. Именно поэтому в вентиляции считают машину по кубатуре и по длине самой длинной позиции, а строку «вес» диспетчер запрашивает как проверочную.
Из этого следуют два практических вывода. Первый: заявка «нужна машина на 2 тонны» для вентиляции бессмысленна, нужны метры по каждому типоразмеру или объём в кубах по упаковочному листу. Второй: догружать попутный тяжёлый груз в машину с вентиляцией почти всегда можно — тоннаж свободен, — но ставить что-либо сверху воздуховодов нельзя, и этот запрет снимает всю выгоду от догруза, если попутный груз некуда поставить на пол.
Типоразмеры и вес погонного метра
Таблица для быстрой прикидки по круглым спирально-навивным воздуховодам. Вес считается по толщине оцинкованного листа, объём — по описанному вокруг трубы квадрату, потому что именно столько места труба занимает в кузове.
| Диаметр, мм | Толщина стенки, мм | Вес 1 пог. м, кг | Объём 1 пог. м, м³ | Вес трубы 3 м, кг |
|---|---|---|---|---|
| 100 | 0,5 | 1,2 | 0,010 | 3,7 |
| 125 | 0,5 | 1,5 | 0,016 | 4,6 |
| 160 | 0,5 | 2,0 | 0,026 | 5,9 |
| 200 | 0,5 | 2,5 | 0,040 | 7,4 |
| 250 | 0,6 | 3,7 | 0,063 | 11,1 |
| 315 | 0,6 | 4,7 | 0,099 | 14,0 |
| 400 | 0,7 | 6,9 | 0,160 | 20,7 |
| 500 | 0,7 | 8,6 | 0,250 | 25,9 |
| 630 | 0,8 | 12,4 | 0,397 | 37,3 |
| 800 | 0,8 | 15,8 | 0,640 | 47,3 |
| 1000 | 1,0 | 24,7 | 1,000 | 74,0 |
Обратите внимание на соотношение в последних строках: метр трубы диаметром 1000 мм весит 25 кг и занимает целый кубометр. Тридцать таких метров — это 740 кг и тридцать кубов, то есть весь полезный объём десятитонника при загрузке в три четверти тонны. Крупные диаметры — самая «воздушная» часть отгрузки, и именно они чаще всего переводят заказ в категорию «нужна фура».
Вложенность: сколько реально экономит телескоп
Спирально-навивная труба круглая и жёсткая, поэтому в неё можно вставить трубу меньшего диаметра, в ту — ещё меньшего. На складе это называют телескопом или матрёшкой. Условие одно: разница диаметров должна быть не меньше одного шага типоразмерного ряда, иначе внутренняя труба заклинит и при выемке повредит спиральный шов.
Рабочее правило: вкладывать через типоразмер. В трубу Ø400 свободно входит Ø315, в неё — Ø250, в неё — Ø160, в неё — Ø100. Пять труб занимают место одной, то есть 0,16 м³ на погонный метр вместо 0,348 м³ суммарно. Экономия по такому набору — больше половины объёма.
| Комплект | Объём без вложения, м³/пог. м | Объём в телескопе, м³/пог. м | Экономия |
|---|---|---|---|
| Ø400 + Ø315 + Ø250 | 0,322 | 0,160 | 50% |
| Ø400 + Ø315 + Ø250 + Ø160 + Ø100 | 0,358 | 0,160 | 55% |
| Ø630 + Ø500 + Ø400 + Ø315 | 0,906 | 0,397 | 56% |
| Ø800 + Ø630 + Ø500 + Ø400 | 1,447 | 0,640 | 56% |
| Ø250 + Ø200 + Ø160 + Ø125 | 0,145 | 0,063 | 57% |
Цифры выглядят красиво, но в реальной отгрузке экономия всегда меньше заявленной. Причин три. Во-первых, набор диаметров на объекте редко идеально ложится в телескоп: диаметров Ø160 может быть сорок штук, а Ø400 — всего четыре, и вкладывать остальные тридцать шесть некуда. Во-вторых, утеплённые трубы не вкладываются вообще. В-третьих, трубы с уже установленными ниппелями или с отбортовкой под фланец теряют возможность входить друг в друга вплотную.
Практический ориентир: на реальном комплекте телескоп даёт 25–35% экономии объёма, а не 55%. Планировать машину нужно по этой цифре, а не по теоретическому максимуму. И обязательно предупредите диспетчера, если поставщик отгружает трубы уже вложенными — тогда пачку нельзя разбирать в кузове, её грузят и везут как одно место, а на объекте разбирают.
Отдельная договорённость — кто вкладывает. Если телескоп собирает склад поставщика, он же за это отвечает. Если сборку делают грузчики при погрузке, на это уходит от сорока минут до двух часов на комплект, и это время нужно закладывать в заявку. Вынимать вложенные трубы на морозе особенно неприятно: металл сжимается неравномерно, и то, что вошло на тёплом складе, может не выйти без усилия.
Длины 1,25 и 3 метра: почему длина решает выбор машины
Два стандарта длины в вентиляции существуют не случайно. Прямошовная труба и прямоугольный воздуховод под шинорейку делаются по 1,25 м — это удобная для листогиба и для человека длина. Спирально-навивная труба делается по 3 м, а под заказ и по 6 м, потому что станок навивает её непрерывно и резать чаще нет смысла: меньше стыков — меньше сопротивление и утечки в системе.
Для перевозки разница принципиальная. Комплект из позиций по 1,25 м влезает в газель с кузовом от 3 метров и грузится вдоль без всяких ухищрений. Комплект из трёхметровых труб в короткую газель уже не войдёт — нужен кузов от 3,2–3,4 м с запасом, а практичнее сразу брать пятитонник. Шестиметровая труба отсекает всё, кроме десятитонника и фуры.
| Машина | Длина кузова | Объём | Макс. длина воздуховода | Комплект вентиляции (ориентир) |
|---|---|---|---|---|
| Газель | 3–4,2 м | 9–16 м³ | до 4 м при длинном кузове | 1 небольшое помещение, до 60 пог. м с фасониной |
| Пятитонник | 6,2 м | 30–36 м³ | 6 м | этаж офиса без крупных диаметров, 120–180 пог. м |
| Десятитонник | 7,6–8 м | 45–50 м³ | 6 м | полный комплект этажа с приточкой, 250–350 пог. м |
| Фура | 13,6 м | 82–92 м³ | 6 м и более | вентиляция объекта целиком, 600+ пог. м |
Важный нюанс по высоте. Фура даёт 2,7 м внутренней высоты, и в неё можно поставить крупные отводы и установки, которые в десятитоннике упрутся в потолок. Если в комплекте есть приточка высотой больше 2 м на транспортной раме, машину подбирают именно по ней, а не по воздуховодам.
Крепление тонкого оцинкованного листа
Главная травма воздуховода при перевозке — не поломка, а вмятина. Стенка 0,5–0,7 мм не держит точечное давление. Обычный стяжной ремень с храповиком затягивается усилием в сотни килограммов на узкую полосу, и в месте прижима круглая труба получает плоскую площадку, а прямоугольная — прогиб грани внутрь. Функционально такой воздуховод часто ещё пригоден, но монтажники его не примут: фланец не сойдётся, шов на стыке даст утечку, а на видовых участках вмятина видна.
Что делает бригада погрузки, чтобы этого не было:
- Пакетирует. Трубы одного диаметра собирают в пачку, обтягивают стретчем в несколько оборотов и получают одно жёсткое место вместо десяти отдельных. Пачка держит форму за счёт взаимной опоры и распределяет прижим.
- Ставит деревянные щиты. Под ремень кладут доску или щит из фанеры длиной 60–100 см. Ремень давит на дерево, дерево — на всю длину пачки. Точечного усилия не остаётся.
- Кладёт прокладки. Между ярусами идут бруски, пенопласт или свёрнутый гофрокартон. Прямоугольные воздуховоды всегда разделяют прокладками по углам — угол одного продавливает грань другого за один рейс.
- Тянет ремни вполсилы. Вентиляцию не затягивают до звона. Задача крепления — не дать грузу поехать, а не спрессовать его. Контроль простой: после натяжки ремень не должен выбирать слабину рукой, но и не должен оставлять след на металле.
- Ставит крупные диаметры вниз, мелкие наверх. Труба Ø800 держит на себе пачку Ø160, обратная схема даёт смятый большой диаметр за первые километры.
- Не оставляет пустот. Свободное место в кузове заполняют мягким или расклинивают брусом. Пачка, которая проехала метр по полу на торможении, приходит с разбитыми торцами.
Прямоугольные воздуховоды ставят только на ребро или плашмя на широкую грань, но никогда не «на угол». Крупные сечения вроде 1000×500 при перевозке плашмя без внутренней распорки складываются как книжка, поэтому внутрь ставят распорный брусок по диагонали или везут в заводской обрешётке.
Фланцы, ниппели и мелочёвка, которая теряется
Соединительные элементы — самая обидная часть отгрузки. По деньгам это несколько процентов от комплекта, по объёму — почти ничего, но без них смонтировать нельзя ничего вообще, и отсутствие одной пачки уплотнительной ленты останавливает бригаду на объекте.
- Фланцы и уголки. Едут пачками, перетянутыми лентой. Острые кромки режут стретч и обшивку соседних мест, поэтому пачку заворачивают в картон и ставят на пол, а не поверх воздуховодов.
- Ниппели и муфты. Мелкие, круглые, катаются по кузову. Правильно — в коробку или мешок с биркой по диаметрам, неправильно — россыпью в угол.
- Шинорейка. Профиль длиной 3–4 м, мнётся и гнётся не хуже воздуховода. Везут связанной пачкой вдоль борта, обязательно с подкладкой под ремень.
- Уплотнения и гибкие вставки. Резину и полимер нельзя класть под тяжёлое и нельзя перемораживать без нужды — на сильном морозе гибкая вставка дубеет, и при монтаже её легко порвать. В холод такие позиции кладут ближе к кабине и не оставляют в машине на ночь.
- Решётки и диффузоры. Тонкий алюминий и пластик в картонных коробках. Категорически не выдерживают веса сверху — коробку с решётками ставят последней и отдельно.
Правило склада простое: вся мелочёвка едет в маркированных коробках, а не россыпью, и в накладной идёт отдельными строками с количеством. Пересчитывать ниппели поштучно на грязной стройплощадке под дождём никто не будет, а вот пересчитать пять коробок с бирками — реально.
Приточные установки в сборе
Приточка — это уже не воздуховод, а полноценное оборудование со своим весом, центром тяжести и внутренними подвижными частями. В корпусе стоит вентилятор на виброопорах, водяной или электрический калорифер, фильтры, автоматика, иногда рекуператор. Всё это собрано на раме и обшито панелями типа сэндвич, которые сами по себе несущими не являются.
| Производительность, м³/ч | Вес, кг | Габарит (ориентир), мм | Как везут |
|---|---|---|---|
| 500–800 | 40–90 | 900×500×350 | в коробе, вручную вдвоём |
| 1500–2000 | 150–300 | 1400×800×600 | на паллете, рохлей |
| 3000–5000 | 400–900 | 2200×1300×1000 | на раме, погрузчик от 1,5 т |
| 8000–10000 | 1200–2200 | 3500×2000×1600 | на раме, погрузчик или кран |
| от 15000 | от 3000 | секциями по 1,5–2,5 м | секциями, кран на выгрузке |
Что проверяют перед погрузкой установки:
- Транспортные фиксаторы вентилятора. Колесо на виброопорах в рейсе раскачивается и бьёт по корпусу. Заводские болты-фиксаторы должны стоять; если установка уже была смонтирована и её перевозят повторно, фиксаторы ставят обратно или расклинивают колесо брусом и стретчем.
- Рама и точки строповки. Стропить за обшивку нельзя — панели сомнутся и оторвутся. На раме есть проушины или обозначенные места под вилы погрузчика, за них и берут.
- Дренаж и вода в калорифере. Если водяной калорифер уже работал, воду из него сливают. Оставленная вода зимой разрывает трубки, и на объект приезжает установка, которую нужно менять целиком.
- Положение в пространстве. Установка едет только в рабочем положении, «на боку» нельзя — смещаются виброопоры, деформируются направляющие фильтров, течёт поддон.
- Дверцы и защёлки. Ревизионные дверцы фиксируют скотчем или стяжкой. В дороге защёлка открывается, дверца бьётся о соседний груз и гнёт петли.
Крышные вентиляторы и вентиляторы в улитке везут похожим образом: на поддоне, в рабочем положении, с застопоренным колесом. Крупные осевые вентиляторы дополнительно закрывают щитом по лопастям — алюминиевую лопасть гнёт даже несильный удар.
Погрузка и выгрузка на стройплощадке
Вентиляция почти всегда едет не на склад, а прямо на объект в стадии отделки. Это отдельный набор проблем, которые проще решить заранее, чем на месте.
- Подъезд. Внутриплощадочные дороги строек разбиты, и десятитонник с низкой посадкой садится на брюхо в колее. Спрашивайте про грунт, уклон и разворот заранее; иногда дешевле взять две газели, чем вытаскивать одну большую машину трактором.
- Разгрузка. Погрузчик на объекте бывает не всегда, а трёхметровая пачка труб на вилах требует аккуратности: вилы должны заходить под щит, а не под металл. Чаще всего вентиляцию снимают вручную — она лёгкая, и три человека разгружают десятитонник за полтора-два часа.
- Подъём на этаж. Лифта в стройке обычно нет, есть подъёмник или лестничный марш. Трёхметровая труба на лестничном марше с площадкой разворачивается не всегда: критична не длина как таковая, а диагональ пролёта. Если разворот не выходит, берут позиции длиной 1,25 м — это решается на этапе заказа у поставщика, а не на этапе перевозки.
- Проёмы. Дверные проёмы в стройке часто 800–900 мм, а отвод Ø800 в них не проходит по диагонали. Заранее меряют самый узкий проём по маршруту и сверяют с крупнейшей позицией.
- Место складирования. Оцинковку нельзя класть на землю и на мокрую стяжку — от конденсата под плёнкой появляется белая ржавчина, и партия теряет вид. Выгружают на поддоны или на брус, сверху — плёнка, но не герметично, чтобы металл дышал.
Приёмка по спецификации: почему пересчёт обязателен
Комплект вентиляции на этаж — это от 60 до 200 грузовых мест. Ни один человек не удержит в голове, приехало ли 34 отвода Ø250 или 32. Единственный рабочий способ приёмки — сверка по упаковочному листу, где каждая позиция идёт с артикулом и количеством.
| Что проверяем | Как | Что делать при расхождении |
|---|---|---|
| Число мест | Пересчёт пачек и коробок против накладной | Записать фактическое количество в акт до подписи |
| Количество внутри пачек | Пересчёт труб в телескопе и в связках | Вскрыть при водителе, зафиксировать недостачу |
| Вмятины и заломы | Осмотр торцов, граней и мест под ремнями | Фото до снятия с машины, отметка в акте |
| Геометрия фланцев | Приложить два фланца друг к другу | Отбраковать позицию сразу, не увозить на этаж |
| Коробки с решётками | Целостность картона, вскрытие выборочно | Вскрыть все при явном повреждении короба |
| Приточная установка | Обшивка, дверцы, фиксаторы, поддон | Не подписывать акт без осмотра всех четырёх сторон |
| Мелочёвка и метизы | Наличие всех маркированных мешков и коробок | Отметить отсутствие конкретной строки спецификации |
| Влага под упаковкой | Вскрыть плёнку на 2–3 местах выборочно | Снять плёнку, дать просохнуть, зафиксировать налёт |
Порядок простой: сначала пересчитали места и осмотрели, потом внесли замечания с фотографиями, и только потом подписали. Подпись без замечаний означает, что груз принят в полном объёме и без повреждений, а доказать обратное через неделю, когда трубы уже растащены по этажам, невозможно.
Отдельно о недостачах. Чаще всего «потерянная» позиция находится внутри телескопа или в чужой пачке — трубы вложены, и снаружи видно только внешний диаметр. Поэтому при расхождении сначала разбирают пачки, и только потом составляют акт о недостаче.
Что нужно диспетчеру для расчёта
Чтобы посчитать машину под вентиляцию за один звонок, соберите шесть пунктов:
- Адреса загрузки и выгрузки, этаж и наличие лифта или подъёмника на выгрузке.
- Спецификация или упаковочный лист: метраж по диаметрам и сечениям, количество фасонных частей.
- Максимальная длина позиции: 1,25 м, 3 м или 6 м.
- Есть ли утеплённые воздуховоды и будут ли трубы вложены телескопом на складе.
- Габарит и вес самой крупной единицы оборудования — приточки, шумоглушителя, крышного вентилятора.
- Чем грузят и чем выгружают: погрузчик, манипулятор, вручную. Нужны ли грузчики с нашей стороны.
Расчёт бесплатный, диспетчер на связи круглосуточно. У нас свой автопарк и партнёры в регионах, поэтому под комплект вентиляции подбирается машина по кубатуре и длине, а не «что осталось свободным». Документы стандартные: договор-заявка, транспортная накладная, акт и счёт; юрлицам — безнал, физлицам — карта или перевод. Страхование груза оформляется по запросу до выезда машины.
Частые вопросы
Почему за вентиляцию считают по объёму, если она лёгкая?
Потому что воздуховод — это в основном воздух в оболочке толщиной полмиллиметра. Комплект на 2 тонны занимает 35–45 кубов, и ограничением становится не тоннаж, а кузов. Пятитонник по весу подошёл бы четырежды, но по объёму не заберёт и половину, поэтому машину подбирают по кубатуре и по длине самой длинной позиции.
Можно ли вкладывать воздуховоды друг в друга и сколько это экономит?
Круглые спирально-навивные трубы вкладываются, если разница диаметров хотя бы один типоразмер: в Ø400 входит Ø315, в него Ø250 и так далее. Теоретически телескоп экономит больше половины объёма, но на реальном комплекте выходит 25–35%, потому что диаметры не подобраны идеально, а утеплённые трубы не вкладываются вообще. Прямоугольные воздуховоды не вкладываются никогда.
Влезет ли комплект вентиляции в газель?
Влезет, если позиции длиной 1,25 м и общий объём не больше 12–14 кубов — это примерно небольшое помещение или доборка на объект. Трёхметровые трубы требуют кузова от 3,2–3,4 м, а на полный этаж офиса газели точно не хватит: там нужен десятитонник на 45–50 кубов. Проще считать по упаковочному листу, чем по ощущению «немного труб».
Почему нельзя просто затянуть груз ремнями потуже?
Стенка воздуховода 0,5–0,7 мм не держит точечное давление, и ремень с храповиком оставляет на круглой трубе плоскую площадку, а на прямоугольной — вмятую грань. Такой воздуховод монтажники не примут: фланец не сойдётся, стык даст утечку. Поэтому под каждый ремень кладут доску или щит, трубы пакетируют в пачки и тянут крепление в полсилы.
Что делать с приточной установкой, которая уже стояла на объекте?
Слить воду из водяного калорифера, иначе зимой разорвёт трубки. Застопорить вентиляторное колесо: заводские транспортные болты обычно уже сняты, поэтому колесо расклинивают брусом и стретчем. Дверцы зафиксировать, установку поставить на раму или паллету и везти строго в рабочем положении — на боку виброопоры смещаются, а поддон начинает течь.
Трёхметровые трубы поднимут на пятый этаж без лифта?
Зависит не от длины, а от диагонали лестничного пролёта и размера площадки между маршами. В типовом жилом марше труба 3 м обычно разворачивается, в узких технических лестницах — нет. Это проверяют заранее замером площадки; если разворота нет, у поставщика заказывают позиции по 1,25 м, потому что резать готовый воздуховод на месте нежелательно.
Можно ли догрузить к вентиляции что-то тяжёлое попутно?
По тоннажу почти всегда можно — вентиляция забивает объём, а не вес. Но ставить любой груз поверх воздуховодов нельзя, они сминаются под собственной же пачкой, если сверху добавить массы. Догруз возможен, только если для него есть место на полу кузова и он отделён от вентиляции жёсткой перегородкой или брусом.
Как принимать груз, если мест больше сотни?
Только по упаковочному листу с артикулами и количеством, а не на глаз. Сначала пересчитывают места и связки, потом вскрывают телескопы и считают трубы внутри, потом смотрят вмятины и геометрию фланцев. Все расхождения и повреждения фиксируют фото и вносят в акт до подписи — после подписи без замечаний претензию предъявить уже не получится.
