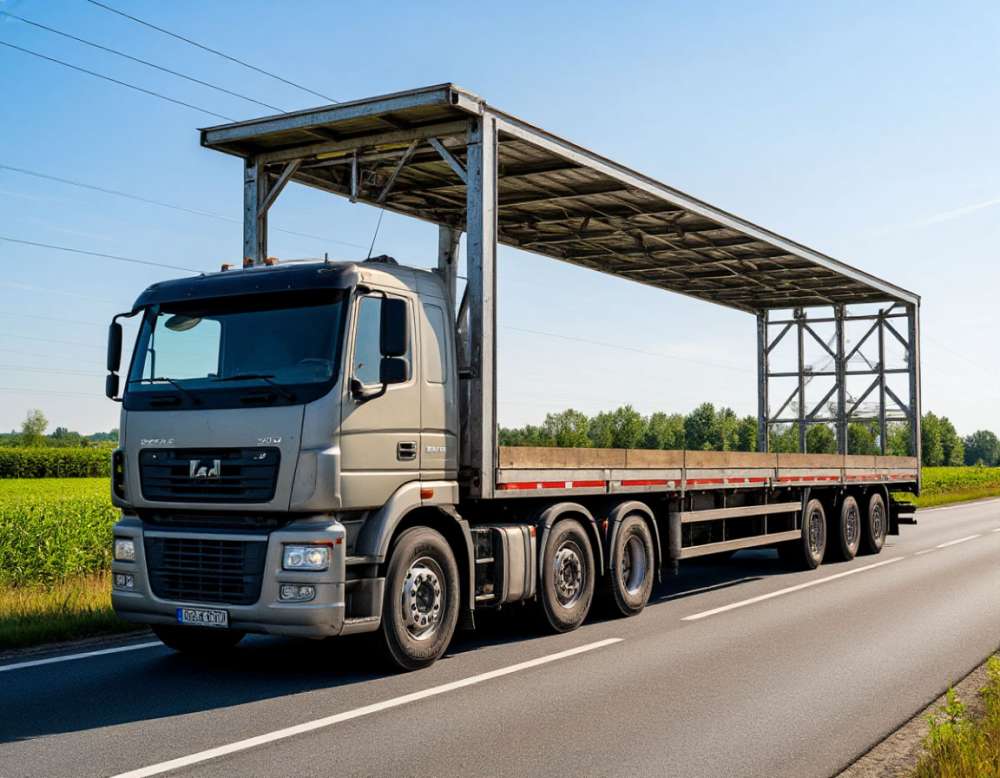

Телескопический полуприцеп: грузы длиной от 14 до 30 метров

Есть грузы, которые нельзя разрезать, сложить или разобрать: ферма перекрытия, железобетонная свая на двадцать два метра, пролётная балка, лопасть, стальная труба большого диаметра. Такой груз едет целиком, и под него нужна платформа физически длиннее стандартной фуры. Эту задачу закрывает телескопический полуприцеп — раздвижная платформа, которая из базовых 13,6 метра вытягивается до 18, 21, 24 и 30 метров, а в специальных исполнениях и дальше.

Заказчик обычно приходит с вопросом «есть машина на двадцать метров» и ждёт ответа «да» или «нет». На практике ответ состоит из четырёх частей: прицеп такой длины есть, но грузоподъёмность на полной раздвижке ниже, маршрут нужно проверить по радиусам поворотов, а на длину автопоезда свыше двадцати метров требуется специальное разрешение, которое оформляется не за день. Рейс на телескопе планируется неделями, а не вечером перед погрузкой.

Вторая вещь, которая удивляет при первом таком заказе: ограничением становится не вес. Двадцать тонн на тридцати метрах — лёгкая загрузка для тягача, но тяжёлая геометрия для дороги. Тридцатиметровый автопоезд не вписывается в круговое движение, не проходит разворот на городской развязке и не заезжает на площадку с подъездом в сорок метров. Главная работа в таких рейсах делается до выезда — на карте и на объекте.

Мы перевозим грузы с 2008 года, у нас свой автопарк и партнёры в регионах, длинномерные и негабаритные рейсы ведём с разведкой маршрута и оформлением разрешений. Заявки принимаем круглосуточно, по каждому заказу ведём отчётность. Ниже — как устроена раздвижка, какие длины реально доступны, чем телескоп отличается от длинномера и трала, как считается свес, что нужно от площадки загрузки и сколько времени занимает подготовка рейса.

Как устроен телескопический полуприцеп

Выдвижная рама

Конструктивно это две рамы, вложенные одна в другую. Передняя часть с опорными устройствами и шкворнем остаётся на месте, задняя с осевой тележкой выдвигается назад по направляющим. Платформа превращается из сплошной в разнесённую: груз опирается на передний участок и на заднюю тележку, а между ними открытый пролёт. Это нормальное рабочее состояние — длинный груз сам работает как несущий элемент.

Отсюда первое следствие: грузоподъёмность на раздвижке падает. На базовых 13,6 метра прицеп держит 30 тонн и более, на 21 метре — 20–25 тонн, на полной раздвижке в 30 метров — 12–20 тонн в зависимости от модели. Причина не в осях, а в изгибающем моменте. Поэтому на расчёт идут две цифры одновременно — длина груза и его вес.

Фиксация и шаг раздвижки

Выдвинутое положение фиксируется двумя способами. Механический — пальцами, то есть стальными штифтами, которые вставляются в сквозные отверстия обеих рам и обычно ещё затягиваются. Отверстия расположены с шагом, чаще всего 1–1,5 метра, то есть раздвижка дискретная: 18 метров есть, 18,7 — нет, берётся следующая позиция. Гидравлический — выдвижение цилиндрами с фиксацией в произвольном положении, здесь шаг свободный.

Разница заметна по времени: раздвинуть прицеп с 13,6 до 21 метра вручную — 20–40 минут работы двоих на твёрдой ровной площадке, гидравликой та же операция занимает 10–15 минут и делается одним водителем. Гидравлических прицепов меньше, и подача их дольше.

Типовые длины

База — те же 13,6 метра, что у обычного тентованного полуприцепа. Дальше стандартный ряд: 16, 18, 21, 24, 27 и 30 метров. Отдельная категория — специализированные платформы под лопасти и пролётные конструкции, они выходят на 40 метров и больше, но это уже проектные перевозки с индивидуальным маршрутом, а не подбор машины из парка.

По доступности ориентир такой: прицепы на 16–21 метр есть в большинстве регионов и подаются за 2–4 дня, на 24 метра машин заметно меньше — 3–7 дней, на 27–30 метров прицеп тянут из крупного транспортного узла, и подача считается неделей. Эти сроки складываются со сроком получения разрешения, а не идут параллельно: разрешение оформляется на конкретную машину.

Чем телескоп отличается от длинномера и от трала

Три типа машин, которые часто путают при заказе, и разница между ними практическая.

• Обычный длинномер. Бортовая платформа фиксированной длины 13,6–16,5 метра: дешевле и подаётся быстрее, но длину не меняет. Груз в 19 метров на неё не встанет, а свес в 4–5 метров сразу выводит автопоезд в крупногабаритные и перегружает задний участок рамы.
• Телескопический полуприцеп. Длину подбирают под груз. Платформа низкая по профилю, но не низкорамная: высота погрузочной площадки обычно 1,1–1,4 метра. Он для длинных и относительно нетяжёлых грузов — конструкций, труб, свай, балок.
• Низкорамный трал. Он для тяжёлых и высоких грузов: платформа в 25–40 сантиметрах от дороги, грузоподъёмность 40–60 тонн и выше, но длина грузовой площадки ограничена — чаще 8–13 метров. Трал решает задачу веса и высоты, телескоп — задачу длины. Двадцатичетырёхметровую ферму весом 12 тонн на трал не положить, а сорокатонный экскаватор на телескоп — тем более.

Ошибка в выборе типа выясняется на площадке: машина приехала, груз не встаёт или встаёт с недопустимым свесом, рейс переносится, разрешение оформлено на другие габариты. Поэтому промер делают до заявки.

Что возят на телескопе

Номенклатура устойчивая, и по ней видно логику: длинное, жёсткое, неразборное.

• Железобетонные сваи 12–24 метра. Самый массовый груз: свая 18–22 метра весит 8–14 тонн, и на прицепе их идёт несколько на деревянных прокладках.
• Стальные трубы и обсадные колонны. Длины 12, 18, 24 метра, укладываются в несколько ярусов с прокладками и ограничителями от раскатывания.
• Металлоконструкции: фермы, балки, прогоны, связи. Фермы перекрытия 18–30 метров — штатная работа телескопа.
• Пролётные балки и элементы мостовых конструкций. Тяжёлые и длинные одновременно, поэтому здесь подбирают прицеп с усиленной рамой.
• Опоры ЛЭП и освещения, стойки, мачты. Длина 18–30 метров при небольшом весе — почти идеальный груз для раздвижки.
• Лопасти и элементы ветроустановок. Лопасти до 30–35 метров возят на телескопе, длиннее — на специализированных лопастевозах с поворотным креплением.
• Марши и каркасы лестничных конструкций, длинномерные панели. Длинные и хрупкие на изгиб, требуют опоры в нескольких точках.

Свес, обозначение и маршрут

Свес, обозначение и фонари

Свес — часть груза, выходящая за габарит платформы. Передний свес практически не применяется: груз над тягачом мешает работе сцепного устройства и обзору. Задний допустим, но ограничен, и именно поэтому прицеп раздвигают, вместо того чтобы «пустить подлиннее».

Рабочее правило: свес за заднюю точку платформы выше двух метров переводит автопоезд в крупногабаритные со всеми вытекающими — разрешением, согласованным маршрутом, режимом движения. Второе ограничение — механическое: длинный свес работает рычагом, разгружает заднюю ось и раскачивается на неровностях, а гибкий груз вроде трубы начинает «играть» и бить по платформе. Поэтому на практике задний свес держат в пределах метра-полутора, а остальное закрывают раздвижкой.

Обозначение выступающего груза делается всегда, крупногабаритный рейс или нет. На крайнюю заднюю точку ставят опознавательный щиток — квадрат со стороной около 400 миллиметров с красными и белыми наклонными полосами и световозвращающим покрытием. Днём добавляют красные флажки не менее 400×400 миллиметров на крайних точках по габариту, в темноте и при ограниченной видимости выносят фонарь: красный сзади, белый вперёд, оранжевые по бокам при выступе за боковой габарит. Эти элементы проверяют на выезде и на каждой остановке.

Маршрут: радиусы, развязки, разведка

Длинный автопоезд ограничен геометрией поворота. Полуприцеп 13,6 метра требует внешнего радиуса разворота 12–13 метров, автопоезд длиной 24 метра — около 17–19, тридцатиметровый — больше 20. Развязки, въезды на мосты и съезды с них рассчитаны на стандартную сцепку, и длинная на них либо выходит на встречную полосу целиком, либо срезает задней тележкой внутренний край с бордюром и опорами.

Отдельная проблема — круговое движение: малое кольцо диаметром 25–30 метров тридцатиметровый автопоезд не проходит в принципе, он не повернёт внутрь, не задев центр или наружный бордюр. Кольца либо объезжают, либо проходят по прямой с перекрытием движения, и это согласуют заранее.

Разведка маршрута — обязательный этап. Смотрят радиусы всех поворотов, ширину проезда в узких местах, высоту под путепроводами и коммуникациями, несущую способность мостов, ремонты и сужения, переезды с горбом профиля, где длинная платформа садится на излом. Делают это по картам и съёмке, в сомнительных местах — выездом на точку. Один непроверенный поворот означает, что автопоезд встаёт на ночь посреди дороги.

Разрешение на негабарит по длине

Если габаритная длина автопоезда выходит за двадцать метров, рейс становится крупногабаритным, и на него оформляется специальное разрешение с согласованным маршрутом. Это практика, с которой считаются при планировании сроков, и она же определяет большую часть подготовки.

Что готовят для оформления: точные габариты груза и автопоезда с грузом, массу и распределение нагрузки по осям, данные тягача и прицепа, схему размещения груза на платформе, маршрут с точками погрузки и выгрузки. Разрешение выдаётся на конкретные габариты и конкретную машину, и груз на двадцать сантиметров длиннее заявленного превращает его в бесполезную бумагу.

По срокам ориентируются так: типовой маршрут внутри одного-двух регионов — порядка 10–15 рабочих дней, маршрут через несколько регионов или с проходом по мостовым сооружениям, требующим отдельной оценки, — до месяца и больше. Разрешение действует на определённый период и на конкретное число поездок, поэтому на серию рейсов его оформляют сразу на серию.

Машина прикрытия назначается по параметрам автопоезда, условие прописывается в самом разрешении. Ориентир: прикрытие появляется при длине примерно свыше 24 метров, ширине свыше 3,5 метра и высоте свыше 4,5 метра; на 27–30 метрах оно идёт штатно, а на отдельных участках требуется сопровождение патрульным автомобилем. На двадцативосьмиметровом автопоезде водитель физически не видит заднюю тележку при маневре — прикрытие работает его глазами.

Площадка загрузки и крепление

Что нужно от площадки

Требования к месту погрузки у телескопа жёстче, чем у любой другой машины, и их чаще всего недооценивают.

1. Прямой подъезд. Для раздвинутого на 21–24 метра автопоезда нужен прямой участок 50–80 метров, чтобы встать под погрузку и выехать. Заезд с поворотом в створ ворот длинная сцепка не выполняет.
2. Место для самой раздвижки. Прицеп раздвигают на прямой ровной площадке с твёрдым покрытием: на уклоне и на грунте штифты не совмещаются, а рама перекашивается.
3. Площадь для маневра. Под разворот тридцатиметрового автопоезда нужна площадка порядка 40×40 метров и больше. Если её нет, маршрут строится так, чтобы машина заезжала и выезжала по прямой без разворота вообще.
4. Техника для погрузки. Длинный груз укладывают двумя кранами или манипуляторами синхронно, за две точки: поднять 24-метровую ферму одной стропой за середину — значит сложить её.
5. Твёрдое покрытие под опорами. На раздвижке нагрузка на опорные устройства и тележку возрастает; мягкий грунт даёт просадку и перекос платформы.

Крепление длинномерного груза

Длинный груз крепят не так, как паллетированный. Логика другая: нужно одновременно удержать груз от сдвига и не дать ему прогнуться.

Опорные точки распределяют по всей длине платформы: груз лежит минимум на двух опорах, а гибкие элементы — трубы, прогоны, тонкие балки — на трёх-четырёх, иначе середина провиснет и получит остаточную деформацию. Под груз укладывают деревянные прокладки: они выравнивают опору, не дают металлу скользить по металлу и защищают покрытие. Ярусы разделяют прокладками по тем же линиям, что и нижние, — смещённая прокладка создаёт точечную нагрузку и ломает изделие.

Крепление ставят с шагом 2–2,5 метра по длине: на 24-метровый груз идёт не четыре ремня, а десять-двенадцать. Для бетона и металла применяют цепи и ремни с нормированным усилием, обязательно с протекторами на кромках — острая грань перерезает ремень за несколько десятков километров вибрации. Поперечный сдвиг останавливают стойками в гнёздах платформы и упорами, продольный — упором в передний борт плюс полноценной задней фиксацией. Трубы и сваи круглого профиля фиксируют клиньями и подкладными брусьями от раскатывания.

Натяжение проверяют на каждой остановке. На длинном пролёте платформа работает на изгиб, груз чуть «дышит», и крепление ослабевает быстрее, чем на обычной фуре.

Скорость, режим и подготовка рейса

Крупногабаритный автопоезд идёт медленнее обычного: по трассе 50–60 км/ч, в населённых пунктах и на сложных участках 20–30 км/ч, через переезды и изломы профиля — шагом. Длинная платформа на неровности работает как рессора, и груз раскачивается в двух плоскостях, поэтому разгон и торможение плавные, а перестроение — заранее и с запасом.

Режим движения чаще дневной: автопоезд должен быть виден, а прикрытие — работать с обзором. На отдельных участках назначают ночное окно, чтобы не перекрывать поток в часы загрузки дороги; конкретное окно указывается в разрешении вместе с маршрутом.

Суточный пробег редко превышает 400–500 километров против 700–800 у обычной фуры: ниже скорость, больше остановок на проверку крепления, плюс ограничения по времени движения. Сроки на длинномерных рейсах считают по этой норме, а не по карте.

Длина груза, разрешение и сроки подготовки

Длина груза и что из неё следует

С этой связки начинается расчёт любого такого рейса. Цифры — рабочие ориентиры, фактические условия указываются в разрешении.

Длина груза	Длина раздвижки	Нужно ли разрешение	Сопровождение	Особенности маршрута
до 13,6 м	без раздвижки, базовая платформа	нет	нет	как обычная фура, ограничений нет
14–16 м	16 м	как правило нет, если автопоезд до 20 м	нет	проверка узких развязок и въездов во двор
16–18 м	18 м	да, длина автопоезда выходит за 20 м	нет	проверка радиусов поворотов, объезд малых колец
18–21 м	21 м	да	по условиям разрешения	согласованный маршрут, разведка узких мест
21–24 м	24 м	да	обычно одна машина прикрытия	согласованный маршрут и окно движения
24–27 м	27 м	да	прикрытие обязательно	кольца проходят по прямой, перекрытия на развязках
27–30 м	30 м	да	прикрытие, на участках сопровождение патрулём	полная разведка, проверка мостов и переездов
свыше 30 м	специализированные платформы	да, с отдельной оценкой сооружений	прикрытие и сопровождение	индивидуальный проект маршрута, объезды

Ключевая строка здесь — переход через 20 метров по автопоезду. Именно он превращает заявку из «подать машину на неделе» в рейс со сроком подготовки в две-четыре недели.

Сколько времени занимает подготовка

Этап	Что делается	Срок
Промер и расчёт груза	фактические длина, ширина, высота, масса, точки опоры и строповки	1–2 дня
Подбор прицепа и тягача	модель по длине и грузоподъёмности на раздвижке, расчёт осевых нагрузок	1–2 дня
Подача машины	16–21 м — из региона, 24–30 м — из транспортного узла	2–7 дней
Разведка маршрута	радиусы, габарит по высоте, мосты, переезды, сужения и ремонты	1–3 дня, с выездом на точку дольше
Подготовка документов на разрешение	габариты, массы, схема размещения, данные машины, маршрут	1–2 дня
Получение разрешения	один-два региона или маршрут через несколько регионов	10–15 рабочих дней, до месяца и более
Согласование окна и прикрытия	время движения по участкам, машина прикрытия, при необходимости сопровождение	1–3 дня
Раздвижка и погрузка	раздвижка 10–40 минут, укладка двумя кранами, крепление с шагом 2–2,5 м	3–6 часов
Сам рейс	50–60 км/ч по трассе, суточный пробег 400–500 км	по маршруту

Суммарно подготовка рейса с разрешением занимает от двух до четырёх недель, и почти всё это время — ожидание разрешения, а не работа с машиной. Отсюда практический вывод: о таком рейсе с перевозчиком разговаривают на этапе, когда известны габариты груза, а не когда до монтажа осталась неделя. Документы по перевозке стандартные: договор-заявка, транспортная накладная, акт и счёт, остальное по требованию. Организации платят безналичным расчётом по счёту, частные заказчики — картой или переводом, страхование груза оформляем по запросу. Статус машины в пути уточняет диспетчер у водителя: онлайн-отслеживания на сайте нет.

Частые вопросы

До какой длины раздвигается телескопический полуприцеп?

Стандартный ряд — от базовых 13,6 метра до 16, 18, 21, 24, 27 и 30 метров. Прицепы на 16–21 метр есть в большинстве регионов, на 24 метра их заметно меньше, а на 27–30 метров машину обычно тянут из крупного транспортного узла. Платформы длиннее 30 метров — специализированные, под лопасти и пролётные конструкции, с индивидуальным маршрутом.

Почему грузоподъёмность падает при раздвижке?

Из-за изгибающего момента: на раздвижке груз опирается на передний участок и заднюю тележку, а между ними открытый пролёт, и чем он длиннее, тем выше нагрузка на раму. На базовых 13,6 метра прицеп держит 30 тонн и более, на 21 метре обычно 20–25 тонн, на 30 метрах — 12–20 тонн в зависимости от модели. Поэтому считают сразу длину и вес.

С какой длины нужно разрешение на негабарит?

Рубеж — габаритная длина автопоезда свыше 20 метров: дальше рейс становится крупногабаритным и идёт по специальному разрешению с согласованным маршрутом. Признаком крупногабаритности становится и задний свес груза больше двух метров. Разрешение выдаётся на конкретные габариты и конкретную машину, поэтому точный промер груза делается заранее.

Сколько времени занимает получение разрешения?

Типовой маршрут внутри одного-двух регионов — порядка 10–15 рабочих дней. Маршрут через несколько регионов или с проходом по мостовым сооружениям, которые требуют отдельной оценки, — до месяца и больше. Этот срок не идёт параллельно подаче машины: разрешение оформляется на конкретный тягач и прицеп, поэтому сначала подбирается машина.

Когда нужна машина прикрытия?

Условие прописывается в самом разрешении по параметрам автопоезда. Практический ориентир: прикрытие появляется при длине примерно свыше 24 метров, ширине свыше 3,5 метра или высоте свыше 4,5 метра. На 27–30 метрах оно идёт штатно, а на отдельных участках может потребоваться сопровождение патрульным автомобилем. Водитель такой сцепки не видит заднюю тележку при маневре, и прикрытие работает его глазами.

Чем телескоп отличается от трала?

Телескоп решает задачу длины, трал — задачу веса и высоты. У телескопа платформа на высоте 1,1–1,4 метра и длина до 30 метров при грузоподъёмности 12–25 тонн на раздвижке. У трала платформа в 25–40 сантиметрах от дороги и грузоподъёмность 40–60 тонн, но грузовая площадка короткая, чаще 8–13 метров. Ферму на 24 метра на трал не положить, а сорокатонный экскаватор на телескоп — тем более.

Что нужно от площадки погрузки?

Прямой подъезд 50–80 метров, ровное твёрдое покрытие под саму раздвижку, площадка порядка 40×40 метров под маневр для длинных сцепок и два крана или два манипулятора для синхронной укладки груза за две точки. Если места для разворота нет, маршрут строят так, чтобы машина заезжала и выезжала по прямой. На мягком грунте опоры просаживаются и рама перекашивается.

Как крепят груз длиной 20 метров и больше?

Опорные точки распределяют по всей длине: минимум две опоры, а для гибких элементов вроде труб и прогонов три-четыре, иначе середина провиснет. Крепление ставят с шагом 2–2,5 метра, то есть на 24-метровый груз идёт десять-двенадцать ремней или цепей, обязательно с протекторами на кромках. Под груз и между ярусами укладывают деревянные прокладки по одним линиям, натяжение проверяют на каждой остановке.
