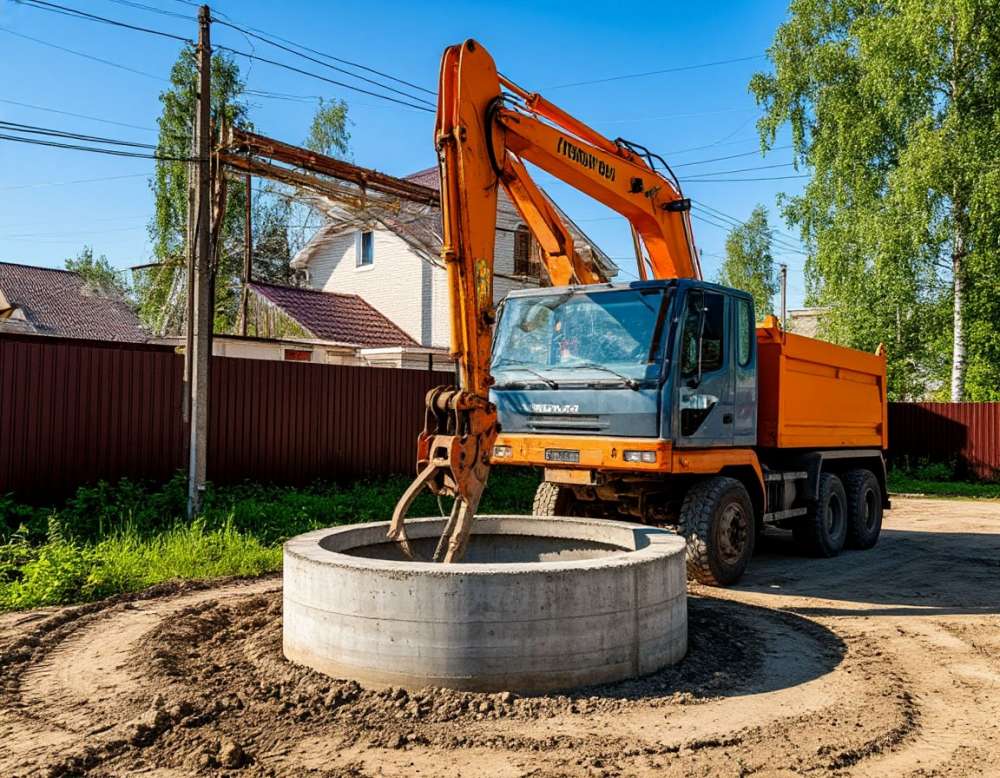

Бетонное кольцо — груз простой на вид и вредный на практике. Тяжёлое, круглое, хрупкое по кромкам и без единой плоскости, за которую удобно взяться. Кольцо КС-20-9 весит около полутора тонн, катится под уклон само, а от удара о борт даёт скол, который потом протечёт.
Перевозка бетонных колец — это не «загрузить и отвезти», а связка из подходящей машины, крана с нужным вылетом стрелы, правильной строповки и нормального подъезда к участку. ТК «100% Позитиff» работает с 2008 года, возим грузы по России и странам СНГ, в базе 277 городов. У нас свой автопарк и партнёры в регионах, поэтому под ЖБИ подбираем не «что свободно», а машину с краном-манипулятором подходящей грузоподъёмности на вылете.
Типоразмеры колец КС
КС — кольцо стеновое, первое число в марке это внутренний диаметр в дециметрах, второе — высота. КС-10-9 — диаметр 1000 мм и высота 890 мм, КС-15-9 — 1500 мм, КС-20-9 — 2000 мм. Но для перевозчика важнее наружный диаметр, он занимает место в кузове: 1160, 1680 и 2200 мм соответственно. Двухметровое кольцо в борт шириной 2,45 м встаёт только по одному в ряд, и это сразу определяет число рейсов.
Кроме колец в заказ попадают доборы и комплектующие. Доборные кольца высотой 590, 290 и 100 мм выводят горловину под уровень земли без бетонирования по месту. Днище (плита ПН) идёт под нижнее кольцо, плита перекрытия (ПП) закрывает колодец сверху и имеет отверстие под люк. Люк чугунный лёгкий весит 60–80 кг, тяжёлый — до 130 кг, полимерпесчаный — 40–60 кг.
Кольцо с замком (паз-гребень, в марке «ч» или КСЗ) стыкуется в четверть, стопка не разъезжается при подвижках грунта. Для перевозки замок значит одно: кромка с гребнем уязвимее обычной, а сколотый гребень — уже не косметика, кольцо в стык не сядет.
| Изделие | Внутренний диаметр, мм | Высота, мм | Масса, кг | Манипулятор 5 т | Манипулятор 10 т |
|---|---|---|---|---|---|
| КС-10-9 | 1000 | 890 | 600–640 | 7–8 шт | 14–15 шт |
| КС-10-6 (добор) | 1000 | 590 | 390–410 | 10–12 шт | 20–22 шт |
| КС-15-9 | 1500 | 890 | 950–1000 | 5 шт | 9–10 шт |
| КС-20-9 | 2000 | 890 | 1400–1500 | 3 шт | 6–7 шт |
| Днище ПН-15 | наружный 1680 | 150 | 680–720 | догрузом | догрузом |
| Плита ПП-15-1 | наружный 1680 | 150 | 720–760 | догрузом | догрузом |
| Плита ПП-20-1 | наружный 2200 | 160 | 1300–1400 | догрузом | догрузом |
| Люк чугунный Т | — | — | 110–130 | догрузом | догрузом |
Массу смотрите в паспорте завода: разброс между производителями по одному и тому же КС-10-9 доходит до 60–80 кг за счёт толщины стенки и класса бетона. На трёх кольцах это терпимо, на пятнадцати — уже перегруз по оси.
Комплект под септик из трёх колец
Частый заказ: три кольца КС-15-9, днище ПН-15, плита ПП-15-1, добор КС-15-6 и люк. Масса 3 × 1000 + 700 + 740 + 650 + 120 ≈ 5,2 тонны — одна машина с КМУ на шестиметровом борту.
Трёхкамерный септик на девять колец — это уже 11–12 тонн с обвязкой: либо два рейса манипулятором, либо бортовой автомобиль 9–10 м с КМУ 7 т, либо фура плюс кран на объекте. Комплект из трёх КС-20-9 с плитой ПП-20-1 весит 5,8–6 тонн, и поднять такую плиту на вылете 6 метров может не всякая установка.
Почему борт без крана — выброшенные деньги
Бортовой десятитонник без КМУ дешевле манипулятора процентов на двадцать пять. На этом экономия заканчивается: на заводе вас загрузят своим краном, а на участке разгружать будет нечем.
- Скатить по доскам: 600 кг с высоты 1,3 м приходят в землю кромкой — скол на четверть окружности и риск для ног.
- Позвать четверых мужиков: кольцо в 600 кг вчетвером не снимают, полуторатонное не снимают и вдесятером.
- Нанять кран отдельно: автокран приезжает с минимальной сменой 4 часа плюс подача, а разгрузка пяти колец — двадцать минут.
- Стропить за зуб ковша экскаватора: ковш не рассчитан на строповку, кольцо качается, машинист работает вслепую.
Борт без крана оправдан, только когда техника есть на обеих точках: на заводе кран-балка или погрузчик, на объекте свой автокран. Для частного участка это почти никогда не так.
Кран-манипулятор: цифры, которые решают
Грузоподъёмность КМУ из названия — это максимум на минимальном вылете, почти вплотную к машине. Реальная работа идёт на вылете 4–8 метров, и там цифры падают в разы.
| Класс КМУ | Вылет 3 м | Вылет 5 м | Вылет 7 м | Вылет 9–10 м | Что берёт на 7 м |
|---|---|---|---|---|---|
| КМУ 3 т | 3000 кг | 1500 кг | 950 кг | 600 кг | КС-10-9, доборы |
| КМУ 5 т | 5000 кг | 2600 кг | 1700 кг | 1100 кг | КС-15-9, ПП-15-1 |
| КМУ 7 т | 7000 кг | 4000 кг | 2600 кг | 1600 кг | КС-20-9, ПП-20-1 |
| КМУ 10 т | 10000 кг | 5800 кг | 3800 кг | 2400 кг | любое кольцо КС с запасом |
Цифры ориентировочные, у каждой модели своя грузовая характеристика, и у конкретной машины она висит в кабине. Порядок именно такой: на семи метрах установка тянет примерно треть паспортной цифры. Отсюда правило: котлован в восьми метрах от проезда, трёхтонный манипулятор и кольца КС-15-9 по тонне — кран дотянется, но не поднимет, и водитель будет прав, когда откажется. Поэтому мы спрашиваем не только вес, но и расстояние от места стоянки машины до точки выгрузки.
Кран ограничивает не только вылет. Манипулятор работает лишь на полностью выдвинутых выносных опорах — это плюс 2–2,5 метра ширины в каждую сторону. На мягком грунте под пятки кладут подкладки: ушла вниз на 15 см — машина кренится, и характеристика уже не действует. В охранной зоне воздушной ЛЭП стрелой не работают (до 1 кВ — 2 метра, 6–20 кВ — 10 метров), а обычный ввод к дому над въездом закрывает половину двора. Деревья и свесы крыш тоже считаются: кольцо на стропах занимает ещё метр под гаком.
Выбор машины под объём заказа
| Машина | Грузоподъёмность | Длина кузова | КМУ | Когда берём |
|---|---|---|---|---|
| Манипулятор 5 т | 5000 кг | 5,0–5,6 м | 3 т | 3–5 колец КС-10, узкий заезд |
| Манипулятор 10 т | 9000–10000 кг | 6,0–7,2 м | 5 т | комплект септика целиком, КС-15 |
| Удлинённый борт с КМУ | 14000–15000 кг | 8,5–10 м | 7 т | кольца КС-20, плиты ПП-20, 10–15 изделий |
| Фура (шаланда) | 20000 кг | 13,6 м | нет | большая партия туда, где кран уже есть |
| Фура + автокран на объекте | 20000 кг | 13,6 м | кран 16–25 т отдельно | стройка, 20+ изделий, дальнее плечо |
На плечах до 100–150 км манипулятор почти всегда выигрывает по общей стоимости: он закрывает и доставку, и разгрузку. От 500 км начинает выигрывать фура с краном на объекте — тонна-километр заметно дешевле, а кран нужен один раз на пару часов. Точку перелома диспетчер считает под конкретный маршрут.
Погрузка: стропы, траверса и монтажные петли
Кольца стропят через монтажные отверстия в стенке — современные изделия по ГОСТ делают со сквозными коническими отверстиями под захваты — либо в обхват, текстильным стропом 3–5 т, с подкладками под кромку, чтобы лента не резалась о бетон. Под КС-20 и плиты чаще идут цепные стропы с укорачивателями.
Для тяжёлых колец правильный вариант — траверса с четырьмя ветвями: усилия идут вертикально, кольцо не сжимается. Без траверсы, на двух ветвях под углом, тонкостенное кольцо получает боковое усилие, и на кромке появляются волосяные трещины, которые обнаруживаются уже в котловане. Плиты перекрытия с отверстием под люк стропят минимум за три точки, иначе кромка отверстия крошится.
Отдельная тема — старые кольца с монтажными петлями из арматуры. Петля закладывается в бетон при формовке и за десять лет на улице ржавеет, особенно у изделия, пролежавшего в луже. Снаружи петля целая, внутри бетона — ржавая нитка, и под нагрузкой она рвётся. Поэтому б/у кольца и всё с открытого склада стропим в обхват или через отверстия, а за петли не берём, как бы они ни выглядели.
Укладка в кузове: стоя или лёжа
Стоя, вертикально, как на заводе: кольцо опирается на торец, бетон работает на сжатие — как в колодце. Так везут почти все КС-10 и КС-15. В борт 6 метров кольца КС-10 встают в два ряда по ширине и пять по длине — те самые 10 штук. КС-15 диаметром 1,68 м встают уже по одному в ряд.
Лёжа, на образующей, возят КС-20, когда вертикально высота выходит за 4 метра, и всегда так возят плиты и днища. Лежащее кольцо обязательно расклинивается брусками 100×100 с обеих сторон, иначе поедет на первом торможении, а катящееся полуторатонное кольцо выбивает борт изнутри.
- Под нижний ряд — подкладки из бруса или резины: бетон по металлическому полу на вибрации истирается и скалывается по торцу.
- Между кольцами вплотную — прокладки, чтобы бетон не бился о бетон.
- Стяжные ремни 2–5 т через верх, под ремень на кромку — уголок или резина: иначе ремень протрёт бетон, а бетон перережет ремень.
- В два яруса — только с деревянными прокладками по всей окружности; кольцо на кольце точечно — гарантированная трещина.
- Люки и мелочь кладём в середину, не к заднему борту: на выгрузке их достают первыми.
Подъезд к участку: где срывается половина доставок
Груз доехал до посёлка и встал в трёхстах метрах от участка, потому что дальше машина не проходит. Это самая частая внештатная ситуация с ЖБИ, и почти всегда её можно было увидеть заранее.
- Ширина проезда. Манипулятору 10 т нужно минимум 3,5 метра чистой ширины, удлинённому борту — от 4 метров. Заборы, канавы и машины соседей эту ширину съедают.
- Разворот. Манипулятор 10 т разворачивается по кругу 14–16 метров, удлинённый борт — 20–22 метра. В тупике дачного посёлка машина заезжает задним ходом на всю улицу.
- Ворота. Заезд во двор — от 3 метров в свету. Но во двор часто и не нужно: кран работает через забор, если хватает вылета.
- Грунт. Мягкий суглинок после дождя держит легковую и не держит двадцатитонную машину. Манипулятор садится по мосты в десяти метрах от асфальта, а вытаскивает его трактор за ваш счёт.
- Высота и уклон. Манипулятор в походном положении — 3,8–4 метра. На уклоне больше 3–4 градусов крановые работы не ведут, машину выставляют по уровню опорами.
Если участок в поле или на свежей планировке, доставку лучше ставить на сухую погоду или на подмороженный грунт. Когда дождь идёт третий день, честнее перенести на пару дней, чем оплачивать простой и эвакуацию.
Разгрузка прямо в котлован
Идеальный сценарий: кран снимает кольцо с кузова и сразу опускает в котлован, монтажники подправляют и сажают на раствор. Но ставить опоры вплотную к бровке нельзя. Грунт под пяткой нагружен на несколько тонн, и стенка свежего котлована глубиной три метра его не держит — опора уходит вниз вместе с куском откоса.
Безопасное расстояние от бровки до ближайшей опоры на связном грунте — от 1,5–2 метров при глубине до 2 м и от 3 метров при глубине 3–4 м, на песке ещё дальше. То есть машина стоит не у ямы, а в нескольких метрах, и кольцо идёт на вылете 5–7 метров: КС-15-9 весом тонну там поднимет КМУ 5 т и не поднимет КМУ 3 т. Если геометрия не сходится, кольца складывают на площадке рядом, а в котлован опускают экскаватором или краном, который и так работает на объекте.
И отдельно: если котлован вырыли за неделю и прошли дожди, стенки поплыли, а на дне вода. Договоритесь с землекопами, чтобы яма была готова за день-два до машины, а не за десять.
Сколы, трещины и приёмка
Бетон бьётся. Даже при аккуратной перевозке часть изделий приезжает с косметическими дефектами кромки, и до определённого предела это нормально. Важно различать допустимое и брак.
| Дефект | Как выглядит | Что делать |
|---|---|---|
| Скол кромки до 20 мм | Выкрошен угол торца, арматура не видна | Допустимо, заделывается раствором при монтаже |
| Скол глубже 30 мм | Оголён стержень сетки | Фиксируем в накладной, изделие на замену |
| Скол гребня замкового кольца | Нарушен профиль паз-гребень | Брак, кольцо в стык не сядет |
| Волосяная трещина по высоте | Тонкая линия от торца к торцу | При раскрытии больше 0,3 мм — брак |
| Сквозная трещина | Видно на просвет, кольцо «играет» | Однозначный брак, не монтировать |
| Усадочная сетка | Мелкие поверхностные линии | Не дефект, на прочность не влияет |
Осматривайте изделия до того, как машина уехала. Кольцо, пролежавшее на участке сутки, формально уже принято, и доказать, что скол транспортный, а не монтажный, будет нечем. Фотографировать нужно общий вид машины с номером и грузом, изделие целиком, крупный план дефекта с рулеткой для масштаба, заводскую маркировку и накладную — желательно до снятия кольца с кузова.
Отметку о повреждении пишут прямо в транспортной накладной в графе замечаний: изделие, характер дефекта, размер, и подпись водителя обязательна. Дальше вопрос решается либо с заводом, если дефект формовочный, либо с перевозчиком, если повредили в пути. Страхование груза, оформленное до рейса, эту процедуру заметно упрощает.
Зимняя перевозка ЖБИ
- Примерзание. Кольцо, простоявшее в оттепель и схваченное морозом, примерзает к земле или к соседнему изделию. Отрывать краном нельзя: рывком рвут стропу или колют бетон, отбивают вручную — плюс время на погрузке.
- Наледь. Обледеневшее кольцо в текстильном стропе в обхват проскальзывает, поэтому зимой чаще берут захваты через монтажные отверстия.
- Гидравлика КМУ. На минус 25 масло густое, крану нужно 10–15 минут прогрева перед подъёмом.
- Световой день. В декабре темнеет в четыре, а крановые работы в темноте без освещения не ведут — доставку ставим на первую половину дня.
- Промёрзший грунт — плюс. Проезды, непроходимые в октябре, зимой держат машину нормально; часть подъездов в поле реально проехать только по морозу.
Сезонность и сроки
Пик заказов на ЖБИ для септиков и колодцев — с апреля по сентябрь, особенно май и июнь. Манипуляторы разбирают на неделю вперёд, ставка растёт, машину «на завтра» найти сложнее: если стройка привязана к конкретному дню, бронируйте за 3–5 дней. С ноября по март техника свободна, подача быстрее, ставки ниже, а бетон от хранения на улице не портится, когда кольца стоят вертикально на подкладках, а не лежат в луже.
Ориентир по срокам: по городу и области — день в день или на следующий, плечо 300–500 км — сутки-двое, межрегиональные направления — от двух до пяти дней. Точную дату диспетчер называет, когда известны обе точки и объём.
Что прислать для расчёта
Расчёт бесплатный. Чтобы он был конкретным, а не «от и до», нужны:
- Адрес загрузки — завод, база или склад, и есть ли там свой кран или погрузчик.
- Адрес выгрузки — населённый пункт, улица, участок; для СНТ ещё название товарищества и ориентир.
- Список изделий с марками: «КС-15-9 — 3 шт, ПН-15 — 1 шт, ПП-15-1 — 1 шт, люк — 1 шт».
- Общий вес или габариты. Если веса нет в накладной завода — посчитаем по маркам.
- Расстояние от места, где встанет машина, до точки выгрузки. Хотя бы на глаз: «метров шесть от забора».
- Куда выгружать — на площадку рядом или сразу в котлован, и желаемая дата.
- Фото подъезда и участка с телефона: три снимка показывают провода, ворота и уклон лучше любого описания.
Цену называем под ваш заказ: она складывается из подачи, плеча, класса КМУ и времени работы крана на точке. Как ориентир по рынку: межгород считается по километражу с минимальной суммой за подачу, город — чаще по часам с минимальной сменой.
Документы и оплата
Оформление стандартное: договор-заявка, транспортная накладная, акт, счёт. Прочие документы — по требованию, скажите заранее, если нужен конкретный комплект под бухгалтерию или подрядчика. Юрлица платят безналичным расчётом по счёту, частные лица — картой или переводом.
Отслеживания груза по ссылке у нас нет. Статус машины узнаёте у диспетчера, он на связи круглосуточно и отвечает по факту: где машина, когда будет, что с погрузкой. По каждому заказу даём отчётность, страхование груза оформляем по запросу — обязательно до рейса.
Частые вопросы
Сколько колец КС-10-9 влезает в манипулятор на 5 тонн?
По весу — семь-восемь штук при массе около 600 кг за кольцо. По габаритам кузова 5–5,6 м они встают в два ряда по ширине, места хватает. Если в заказе есть днище и плита перекрытия, колец будет шесть.
Можно ли привезти кольца обычным бортом без крана?
Можно, если на обеих точках есть чем грузить и разгружать. Для частного участка это тупик: скатывать кольцо с борта по доскам — верный скол кромки и травмоопасно. Отдельный автокран выйдет дороже манипулятора из-за минимальной смены в четыре часа.
Кран точно дотянется до котлована в семи метрах от дороги?
Дотянется, вопрос в весе. На вылете 7 метров КМУ 3 т берёт около 950 кг, КМУ 5 т — около 1,7 т, КМУ 7 т — около 2,6 т. Под кольца КС-15-9 по тонне нужен минимум пятитонник, под КС-20-9 и плиту ПП-20-1 — семитонник.
Почему нельзя стропить старые кольца за монтажные петли?
Петля — арматурный стержень, залитый в бетон. У изделия, годами лежавшего на открытой площадке, стержень внутри ржавеет, хотя снаружи выглядит целым. Под нагрузкой петля рвётся, и кольцо падает. Б/у изделия стропим в обхват или через монтажные отверстия.
Кольца везут стоя или лёжа?
КС-10 и КС-15 обычно стоя, вертикально: бетон работает на сжатие, как в колодце. КС-20 и все плиты с днищами возят лёжа, иначе не проходят по высоте. Лежащее изделие расклинивают брусом с двух сторон и стягивают ремнями, иначе оно катится по кузову при торможении.
Что делать, если кольцо приехало со сколом?
Осмотрите груз до отъезда машины. Снимите изделие целиком, крупно дефект с рулеткой для масштаба и заводскую маркировку, впишите замечание в транспортную накладную и попросите водителя подписать. Скол кромки до 20 мм без оголения арматуры допустим, сквозная трещина или сколотый гребень замка — брак.
Машина не проедет к участку после дождя — что тогда?
Гружёный манипулятор весит 15–20 тонн и садится в размокший суглинок за несколько метров. Варианты: выгрузить у твёрдого покрытия, отсыпать подъезд щебнем или перенести доставку на сухие дни. Решать нужно до выезда машины — простой и эвакуация оплачиваются отдельно.
Что нужно для расчёта стоимости?
Адреса загрузки и выгрузки, список марок с количеством, вес или габариты, расстояние от места стоянки машины до точки выгрузки и пара фотографий подъезда. Расчёт бесплатный, заявки принимаем круглосуточно. Порядок цифр зависит от плеча и класса крана, поэтому считается под конкретный заказ.
