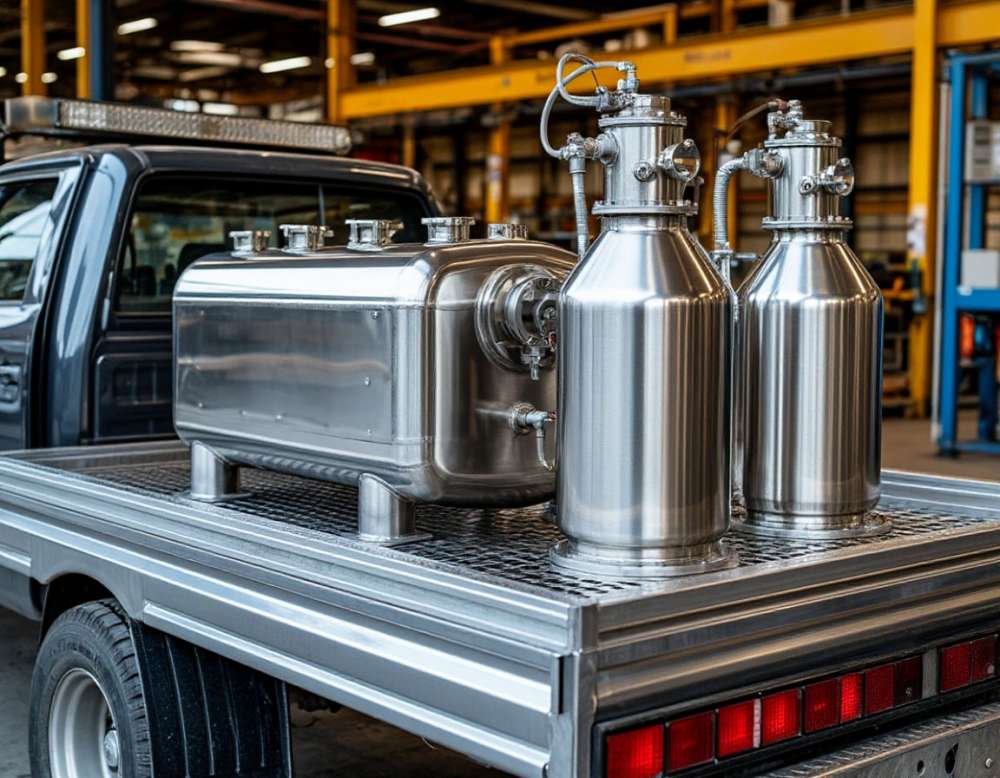

Перевозка пивоваренного оборудования и ЦКТ по России

Пивоваренное оборудование — груз из нержавейки: тяжёлый, крупный, с полированной поверхностью, которую нельзя тереть, и с патрубками, на которые нельзя опираться. Цилиндроконический танк на 2000 литров — это 650–900 кг пустой массы, диаметр 1,5 м и высота 3,3–3,6 м с коническим днищем и опорами. Поставьте его вертикально на обычный полуприцеп, и автопоезд уйдёт за 4,6 м по высоте; положите без ложементов — и на обечайке останутся вмятины от собственной массы.

Мы перевозим как отдельные ёмкости, так и пивоварни комплектом: ЦКТ и форфасы от 500 до 5000 литров, варочный порядок, сусловарочный котёл, чиллеры, фильтры, кегомойки и линии розлива. Ниже — как считают габарит по диаметру и высоте, чем и как крепят цилиндрические ёмкости, что делать с автоматикой зимой и как завести танк в цех, когда проём меньше, чем ёмкость.

Что входит в комплект пивоварни

Даже небольшая пивоварня на 1000 литров варочного объёма — это 15–30 грузовых мест, и считать их нужно по позициям.

• ЦКТ и форфасы 500–5000 л — главные по габариту позиции. Цилиндроконические танки с коническим днищем на опорах, форфасы для готового продукта с плоским или сферическим днищем.
• Варочный порядок — заторно-фильтрационный аппарат, сусловарочный котёл, вирпул, иногда совмещённые в двух- или трёхпосудной схеме. Масса 400–1600 кг на единицу, высота с приводом мешалки 2,2–3,2 м.
• Теплообменники и чиллеры — пластинчатые охладители сусла, чиллер с компрессорно-конденсаторным блоком 200–900 кг, гликолевый бак с насосной группой.
• Фильтры — кизельгуровые и мембранные, с рамой и насосом, 150–700 кг; фильтрующие элементы едут отдельно.
• Кегомойки и кеговыдув — моечные станции на 1–4 поста, 120–600 кг, с насосами, бойлером и шкафом управления.
• Линия розлива — изобарический разливочный аппарат, укупорщик, этикетировщик, транспортёры секциями. Самая «мелкая» по массе и самая чувствительная к ударам часть комплекта.
• Обвязка — насосы, трубы, клампы, прокладки, краны, шланги, щиты автоматики, датчики, запорная арматура. Десятки килограммов мелочёвки, которую возят в ящиках с описью.

Габарит по диаметру и высоте: когда начинается негабарит

Без спецразрешения автопоезд в России может иметь ширину до 2,55 м, высоту до 4,0 м, длину до 20 м и полную массу до 44 т для пятиосного состава при нагрузке на одиночную ось до 10 т по дорогам первой категории. Для ёмкости критичны два параметра, и считать их нужно в сборе с машиной.

Если ёмкость везут лежа в ложементах, габаритом по ширине становится её диаметр плюс ширина опорных подушек, а габаритом по высоте — высота площадки плюс диаметр. Шторный или бортовой полуприцеп даёт 1,3–1,45 м площадки, низкорамная платформа — 0,85–1,1 м. Танк диаметром 1,9 м на обычном полуприцепе — это 3,2–3,35 м по высоте, то есть габарит; тот же танк диаметром 2,6 м — уже 3,9–4,05 м и негабарит по ширине.

Если ёмкость идёт стоя — а так везут только короткие форфасы и ёмкости до 1500 литров, — считается высота танка с опорами и верхним люком плюс высота площадки. Здесь четыре метра заканчиваются очень быстро: танк 2,8 м стоя на низкорамной платформе — это уже 3,65–3,9 м, и запас нулевой.

Объём ЦКТ	Диаметр	Высота с конусом и опорами	Масса пустого	Как везём и статус
500 л	0,9 м	2,2–2,4 м	180–260 кг	стоя или лежа, габарит
1000 л	1,1–1,2 м	2,6–2,9 м	320–450 кг	стоя на платформе, габарит
2000 л	1,4–1,5 м	3,3–3,6 м	650–900 кг	лежа в ложементах, габарит
3000 л	1,6–1,8 м	3,8–4,1 м	900–1300 кг	лежа, габарит по высоте с запасом 0,2 м
4000 л	1,8–2,0 м	4,2–4,5 м	1200–1700 кг	лежа на низкорамной платформе, габарит
5000 л	2,0–2,3 м	4,6–5,0 м	1500–2200 кг	лежа, негабарит по ширине
от 6000 л	2,4–2,8 м	5,2–6,0 м	2300–3500 кг	трал, спецразрешение

Отсюда практический вывод: до 4000 литров перевозка остаётся обычным рейсом при правильно подобранной платформе, от 5000 литров почти всегда нужен негабаритный рейс со спецразрешением — на его согласование уходит от 5 до 15 рабочих дней, и этот срок надо закладывать в график монтажа.

Нержавейка и полировка: упаковка без металлического контакта

Корпуса варочного порядка и ёмкостей делают из нержавеющей стали с зеркальной или матовой полировкой. Поверхность царапается от любого металла — цепи, крюка, кромки платформы, болта под обечайкой, — а царапина внутри ёмкости становится местом, где закрепляется инфекция.

Поэтому правило простое: между нержавейкой и чем угодно металлическим всегда есть прокладка. Как упаковываем:

• обечайку обматываем пенополиэтиленом 5–10 мм, поверх — стрейч в несколько слоёв с заходом на днище;
• патрубки, краны, пробоотборники, термокарманы снимаем или закрываем жёсткими колпаками — они выступают и ломаются первыми;
• стропим только текстильными слингами с мягкой защитой, никаких цепей и металлических канатов;

Отдельно о сварных швах и штуцерах: это места концентрации напряжений. Ремень, затянутый прямо через штуцер, при вибрации в рейсе отрывает его по шву, и ёмкость перестаёт держать давление. Ремни всегда идут по цилиндрической части корпуса, в стороне от патрубков.

Крепление цилиндрической ёмкости в ложементах

Цилиндр на плоской платформе опирается по узкой линии и норовит катиться. Ответ один — ложементы: деревянные или стальные седла с выемкой по радиусу ёмкости, обшитые войлоком или резиной, выставленные по длине корпуса и притянутые к платформе через закладные. На танк длиной 3,5 м ставят два-три ложемента, на ёмкость 5–6 м — три-четыре.

Поверх ёмкость притягивают стяжными ремнями на 5 тонн: по одному над каждым ложементом, чтобы усилие шло вниз в седло, а не вдоль корпуса. Продольное смещение гасят упорами — брусьями, закреплёнными у днища и у горловины, или дополнительными ремнями по диагонали. Конус у ЦКТ при погрузке лежа всегда защищают отдельно: он тонкостенный и легко мнётся от упора в борт.

Чего не делаем никогда:

• не катим ёмкость по площадке или по полу цеха — полировка стирается, а на обечайке остаются плоские участки;
• не ставим и не кантуем танк на патрубки, краны и термокарманы: они рассчитаны на герметичность, а не на массу корпуса;
• не опираем ЦКТ на конус без опорного кольца — днище деформируется;
• не крепим ёмкость за опорные ноги, если они съёмные: крепление идёт за корпус в ложементах, а ноги везут отдельно;
• не грузим мелкие места сверху на обечайку — только рядом, в отдельном ярусе с перегородкой.

Варочный порядок, чиллеры и мелкая обвязка

Варочные аппараты везут стоя: у них плоское опорное основание с ногами, а наверху привод мешалки и редуктор, которые при укладке набок принимают на себя нагрузку. Перед погрузкой с котла снимают вытяжную трубу, фонарь, привод мешалки (если он демонтируется), манометры и смотровые стёкла. Основание притягивают к платформе ремнями через подкладки, корпус дополнительно расчаливают, чтобы высокая и узкая конструкция не раскачивалась.

Чиллер и гликолевый бак — техника с контурами и компрессором. Воду и гликоль сливают полностью, компрессор не кантуют: масло из картера уходит в контур, и после запуска компрессор работает «насухо». Везут строго в рабочем положении, с отметкой «не кантовать» на упаковке.

Пластинчатые теплообменники перевозят в заводской затяжке, не распуская стяжные болты, а насосы снимают с рам и везут на поддонах.

Мелочёвку раскладывают по ящикам по участкам — варочный, бродильный, фильтрация, розлив, мойка, — с описью на каждый ящик и номером места на крышке. Потерянный комплект прокладок нестандартного размера на монтаже приходится ждать неделями.

Разгрузка в цех: манипулятор, проём, разборка ёмкостей

Самая сложная часть работы обычно начинается не на дороге, а на площадке у цеха. Порядок такой: сначала мы уточняем, куда встанет машина, какой подъезд, есть ли твёрдое покрытие под опоры крана, какая высота и ширина проёма, какая высота потолка в цехе и свободен ли путь до фундамента.

Ёмкости до 2–3 тонн снимают краном-манипулятором: он и привозит груз, и выгружает, и при вылете 6–8 метров подаёт танк прямо в цех через распашные ворота. Если ворота уже, чем диаметр ёмкости с упаковкой, вариантов три: подавать через технологический проём, демонтировать часть стенового ограждения или заводить ёмкость по частям.

Вертикальные танки большого объёма часто поставляются разборными — обечайка, конус, крышка — именно для того, чтобы их можно было завести в готовый цех и собрать внутри. Если ёмкость цельная и не проходит, иногда проём расширяют или заводят танк до монтажа стенового контура — такое решение надо планировать вместе со строителями, а не в день разгрузки.

Внутри цеха ёмкость перемещают на такелажных тележках и роликах по подложенным листам, поднимают в вертикальное положение кантованием через опорное кольцо с подложкой, а не через конус. Высота цеха под ЦКТ 3000 литров нужна не менее 4,2–4,5 метра: кроме самой ёмкости требуется место на подъём стропом и на верхнюю обвязку.

Зима: что происходит с автоматикой и остатками воды

Зимой у пивоваренного оборудования два уязвимых места. Первое — остатки жидкости. В теплообменниках, насосах, трубках, бойлере кегомойки, гидравлике розлива после испытаний на заводе всегда остаётся вода. При минус 15 она рвёт пластины теплообменника, корпуса насосов и импульсные трубки датчиков. Поэтому перед зимней отправкой контуры продувают сжатым воздухом, а там, где полный слив невозможен, заливают пропиленгликоль.

Второе — автоматика. Шкафы управления, панели оператора, частотные преобразователи и датчики паспортно рассчитаны на хранение примерно от минус 20 до плюс 55 градусов, а жидкокристаллические панели переносят холод хуже заявленного. На рейсах по северным направлениям зимой шкафы и панели мы снимаем с рам и везём в отапливаемой кабине или в отдельной машине с положительной температурой, а если это невозможно — упаковываем в термочехлы.

И обязательное правило на выгрузке: шкаф, приехавший с морозной улицы, не включают сразу — он должен отстояться в цехе 8–12 часов, пока уйдёт конденсат.

Комплектность, сроки и шеф-монтаж после доставки

Пивоварню принимают по комплектовочной ведомости, а не «на глаз». Каждое место получает номер, в описи фиксируется содержимое, на выгрузке количество сверяется с документами. Повреждённую упаковку вскрывают при водителе и фотографируют сразу, до подписания документов.

После доставки оборудование обычно монтирует шеф-инженер поставщика или подрядчик по монтажу: выставляет ёмкости по уровню на фундаменты, собирает обвязку, подключает гликолевый контур и автоматику, проводит мойку и испытания. Наша часть заканчивается постановкой каждого места на его место в цехе и подписанной приёмкой — но мы согласовываем дату доставки с датой выхода монтажников, потому что танк, стоящий неделю лежа на площадке в ложементах, рискует получить повреждения зря.

Задача	Машина	Срок	Ориентир по стоимости
ЦКТ 1000 л, 400 км	5 т с манипулятором	1 сутки	30 000–50 000 ₽
2 ЦКТ по 2000 л, 900 км	штора 92 м³, ложементы	1–2 суток	75 000–115 000 ₽
Варочный порядок 1000 л, 1200 км	штора 92 м³	2–3 суток	110 000–165 000 ₽
Пивоварня комплектом, 25 мест, 700 км	полуприцеп + 5 т	2–3 суток	150 000–230 000 ₽
ЦКТ 5000 л, негабарит, 1000 км	низкорамная платформа, разрешение	3–5 суток + согласование	190 000–290 000 ₽
Линия розлива, 1500 км	штора, паллеты	3–4 суток	140 000–210 000 ₽
Подача танка в цех манипулятором	манипулятор 10 т, вылет 8 м	2–4 часа	12 000–25 000 ₽

Суммы ориентировочные, точная считается по маршруту: фактические габариты ёмкостей, число мест, нужен ли негабаритный рейс, условия подъезда и выгрузки. У нас свой автопарк и партнёры в регионах, поэтому под комплектные поставки машины подбираются по фактическому объёму, а подача техники под выгрузку согласуется с графиком монтажа.

Частые вопросы

С какого объёма ЦКТ становится негабаритным грузом?

Считать нужно не по литрам, а по диаметру и высоте в сборе с машиной. Танки до 4000 литров (диаметр до 2,0 м) при перевозке лежа на низкорамной платформе обычно остаются в габарите. От 5000 литров диаметр доходит до 2,3 м и больше, и рейс становится негабаритным по ширине: нужно спецразрешение, на согласование которого уходит 5–15 рабочих дней.

Ёмкость везут стоя или лежа?

Лежа в ложементах — основной вариант для ЦКТ от 2000 литров: так ниже центр тяжести и меньше итоговая высота автопоезда. Стоя везут короткие форфасы и ёмкости до 1000–1500 литров, а также варочные аппараты, у которых сверху привод мешалки. Решение принимается по расчёту: высота площадки плюс габарит ёмкости не должны выходить за 4 метра.

Почему нельзя катить танк по площадке?

Полированная нержавейка стирается о любое покрытие, а на обечайке от точечной нагрузки остаются плоские участки и вмятины, которые потом видны на готовом корпусе и мешают мойке. Перемещают ёмкости только на такелажных тележках и роликах по подложенным листам или стропом крана, с мягкой защитой в местах контакта.

Нужно ли снимать патрубки и краны?

Выступающие элементы — краны, пробоотборники, термокарманы, манометры — лучше снять и упаковать в ящик с описью. Если они приварены или не демонтируются, закрываем их жёсткими колпаками и ведём ремни в стороне. Ставить ёмкость на патрубки или кантовать её через них нельзя: они рассчитаны на герметичность, а не на массу корпуса.

Как заводят ёмкость в цех, если проём меньше её диаметра?

Варианта три. Подать через технологический проём или окно манипулятором с вылетом 8–12 м. Разобрать часть стенового ограждения и собрать обратно. Либо завести ёмкость по частям, если она разборная — обечайка, конус, крышка — и собрать внутри. Цельный танк, который не проходит ни одним путём, заводят до закрытия стенового контура, и это планируется заранее со строителями.

Что делать с автоматикой зимой?

Шкафы управления, панели оператора и частотные преобразователи зимой снимаем с рам и везём в отапливаемой кабине, в машине с положительной температурой или в термочехлах. На выгрузке технику не включают сразу: шкаф должен отстояться в цехе 8–12 часов, чтобы ушёл конденсат. Включение холодной электроники в тёплом помещении — самая частая поломка.

Как перевозят чиллер и теплообменники?

Чиллер — строго в рабочем положении, без кантования: при наклоне масло из картера компрессора уходит в контур. Воду и гликоль сливают, контуры продувают. Пластинчатые теплообменники везут в заводской затяжке, не распуская стяжные болты, иначе пакет пластин смещается и выдавливает прокладки. Насосы снимают с рам и везут на поддонах.

Вы делаете монтаж после доставки?

Монтаж и пусконаладку выполняет шеф-инженер поставщика или подрядчик: выставление ёмкостей по уровню, сборка обвязки, подключение гликолевого контура и автоматики, мойка и испытания. Мы отвечаем за доставку полной комплектации без повреждений, выгрузку и постановку каждого места в цехе, а дату подачи машин согласуем с графиком выхода монтажников.
