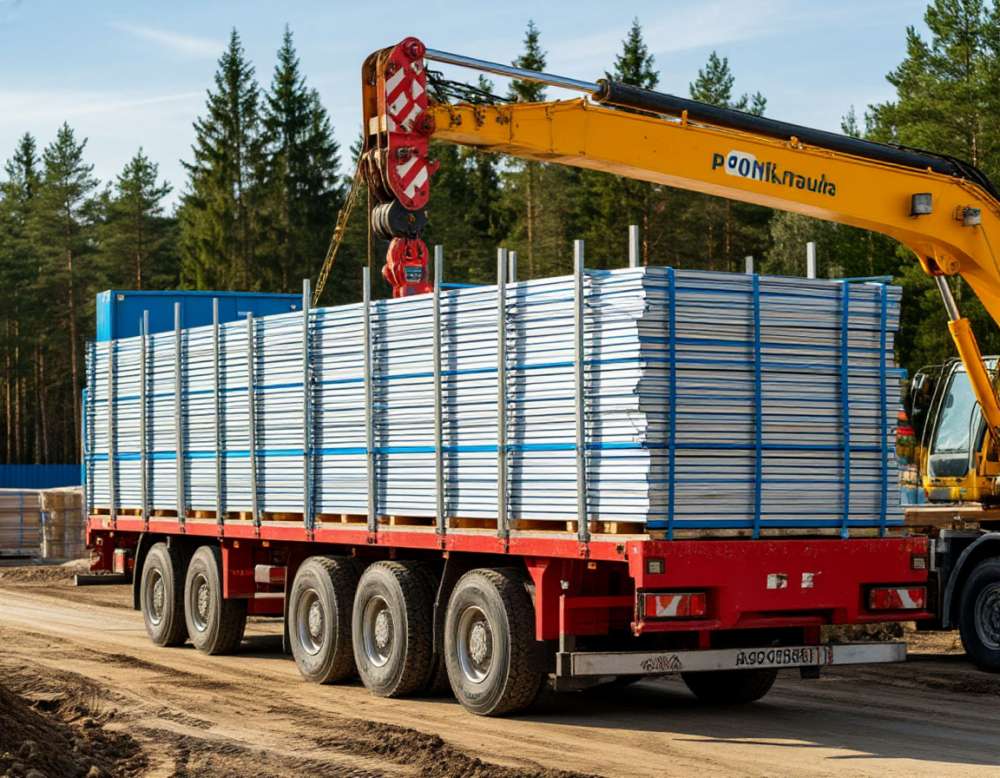

Сэндвич-панель — груз лёгкий по весу и очень неудобный по геометрии: пачка длиной 12 метров весит чуть больше двух тонн, но повредить её можно одним неаккуратным движением ремня. Главные риски в рейсе — прогиб пачки на опорах, смятая кромка под стяжкой, забитый замок и продавленное покрытие. Всё это вылезает уже на монтаже, когда панель не встаёт в стык или на фасаде видна волна.
Работаем с 2008 года, возим по России и СНГ, у нас свой автопарк и партнёры в регионах. Заявки принимаем круглосуточно, по каждому рейсу даём отчётность, груз можно застраховать. Личного кабинета с трекингом нет: статус уточняется по звонку диспетчеру, а водитель присылает фотоотчёт с погрузки и выгрузки.
Ниже — как считать вес и длину, чем подпирать пачку, как крепить, чтобы не смять кромку, какой транспорт брать под 13,5 метра и что делать на объекте.
Длина и вес: с чего считается машина
Панели выпускают длиной от 2 до 13,5 метров, рабочая ширина 1000 или 1150 мм при полной 1190 мм, толщина стеновых 50–200 мм. Длина определяет всё остальное: до 12 метров груз идёт в 13,6-метровом полуприцепе с запасом, до 13,5 — впритык, длиннее — только удлинённая площадка 16,5 метра.
Вес считают по утеплителю: минеральная вата — 100–120 кг/куб. м, ППУ и PIR — около 40, пенополистирол — 15–25. Стеновая панель 100 мм с минватой весит около 19 кг/кв. м, с ППУ — около 12. Панель 12 м × 1,19 м — это 14,3 кв. м, то есть 270 кг с минватой и 170 кг с ППУ. Пачка из 8 минватных панелей — примерно 2,2 тонны.
| Тип панели | Толщина | Вес 1 кв. м | Панель 12 м | Типовая пачка |
|---|---|---|---|---|
| Стеновая, минвата | 100 мм | 18–19 кг | 260–275 кг | 8 шт., 2,1–2,3 т |
| Стеновая, минвата | 150 мм | 26–28 кг | 375–400 кг | 6 шт., 2,3–2,4 т |
| Стеновая, ППУ/PIR | 100 мм | 11–12 кг | 160–175 кг | 16 шт., 2,6–2,8 т |
| Кровельная, минвата | 100 мм | 19–21 кг | 270–300 кг | 7 шт., 1,9–2,1 т |
| Кровельная, ППС | 100 мм | 9–10 кг | 130–145 кг | 18 шт., 2,4–2,6 т |
По ширине полуприцепа встают две пачки рядом, по высоте — два-три яруса. Упор идёт не в тоннаж, а в высоту: три яруса по 1,1 метра дают 3,3 метра, а внутренняя высота шторника 2,7–2,9. Поэтому реальная загрузка — 6–8 пачек и 14–18 тонн, машина идёт недогруженной по весу.
Опора по всей длине и прокладки
Сэндвич-панель работает как балка только в собранной стене. В пачке она держит себя ровно настолько, насколько её подпирают: положите 12-метровую пачку на два бруска по краям — середина провиснет, и утеплитель отслоится от металла. Дефект незаметен при осмотре торца и фатален при монтаже.
Рабочая схема — бруски 80×100 или 100×100 мм поперёк пачки через каждые 1–1,5 метра: на 12 метров это 9–10 опор, минимум 8. Во всех ярусах бруски ставятся строго друг над другом. Если брусок верхнего яруса пришёлся в пролёт между нижними, панель получает вмятину по всей ширине. Там, где дерево ложится на покрытие, идёт мягкая прокладка — пенополиэтилен, картон или войлок.
Пол полуприцепа не идеально ровный, поэтому пачку кладут не на пол, а на выставленную в горизонт линию брусков. Проверяется на просвет вдоль торца: видна волна — бруски выравнивают.
Замки и полимерное покрытие
Замковый профиль формуется из тонкого металла и мнётся от точечного удара — достаточно уронить на него угол соседней пачки или подцепить вилами. Смятый замок означает, что панель не встанет в стык плотно и шов придётся дорабатывать герметиком. Поэтому торцы пачек закрывают деревянными щитами, а на верхнем ярусе замки прикрывают ещё и от ремня.
Полимерное покрытие — полиэстер 25 мкм, пурал или PVDF — царапается легко, а защитная плёнка спасает от грязи, но не от давления. Поперечная царапина до металла — очаг коррозии, который через сезон даёт рыжую полосу на фасаде. Следят за тем, чтобы панели не тёрлись друг о друга и ремень не ложился на покрытие голым.
Почему нельзя стягивать ремнём без угловых защит
Ремень с трещоткой даёт усилие 250–500 daN. Затянутый через кромку пачки, он распределяет это на полосу шириной пять сантиметров и сминает верхнюю панель: металл там 0,5 мм и складывается раньше, чем ремень дотягивается до нужного натяжения. Получается «прикус» — кромка с потерянной геометрией замка и просевшим под ней утеплителем.
Решение обязательное: под каждый ремень — угловая защита, пластиковый или металлический уголок от 30 см, а лучше брусок во всю ширину пачки. Второе правило — не перетягивать: задача ремня удержать пачку от сдвига, а не сжать её. Ремни ставят через каждые 2–2,5 метра, то есть пять-шесть штук на 12-метровую пачку.
- Под каждый ремень — уголок или брусок по всей ширине пачки.
- Натяжение умеренное, без «до упора на трещотке».
- Ремни только поперёк, продольная стяжка на панелях не применяется.
- Торцы пачек закрыты щитами от смятия замка.
- Бруски между ярусами — строго друг над другом.
- Мягкая прокладка везде, где дерево касается покрытия.
Транспорт под панели
Основная машина — шторный полуприцеп 13,6 метра: он даёт полное раскрытие борта и загрузку сбоку по всей длине. Пачку в 12 метров невозможно завести через задние ворота вилочником, её негде развернуть. Значит, либо боковая загрузка при откинутых шторах и снятых стойках, либо сверху краном при сдвинутой крыше.
| Транспорт | Длина груза | Тоннаж | Загрузка | Когда берут |
|---|---|---|---|---|
| Шторный полуприцеп 13,6 м | до 13,5 м | 20–22 т | Сбоку и сверху | Основной вариант |
| Бортовой 10 т, 9 м | до 9 м | 10 т | Сверху краном | Короткие партии |
| Борт с манипулятором 7 м | до 7,5 м | 7–10 т | Своим краном | Объект без техники |
| Удлинённая площадка 16,5 м | до 16 м | 20 т | Сверху краном | Панели свыше 13,5 м |
| Газель 6 м | до 6 м | 1,5 т | Вручную, сбоку | Доборы и мелочь |
Про габарит: разрешённая длина автопоезда — 20 метров, груз не должен выступать за задний габарит больше чем на 2 метра, иначе перевозка становится негабаритной с согласованиями и сопровождением. Панели 13,5 метра укладываются в стандартный полуприцеп, но место под торцевые щиты предусматривают заранее — обычно за счёт сдвига пачки вперёд до передней стенки. Стойки шторника при движении ставят обратно и фиксируют: шторка без стоек не держит груз при крене, а верхний ярус стоит высоко.
Разгрузка краном-манипулятором и траверсой
Пачку 12 метров нельзя поднимать за две точки обычными стропами: она провиснет посередине, панели поедут веером, а стропы сомнут кромки. Правильный инструмент — траверса 6–9 метров с четырьмя мягкими текстильными стропами: нагрузка идёт вертикально, точки подхвата распределены по длине.
Кран-манипулятор на машине выручает на объекте без техники, но с ограничениями. Типовая стрела берёт 3 тонны на вылете 3 метра и около тонны на 7–8 метрах, то есть пачку 2,2–2,8 тонны снимает на вылете до 3–4 метров и должен встать вплотную. Второе ограничение — сама траверса: ей нужно свободное пространство и над машиной, и сбоку.
- Траверса с мягкими стропами — основной способ для пачек, минимальный риск для кромок.
- Вилочник с удлинителями вил — быстро, но вилы должны выходить на две трети длины пачки.
- Вакуумные захваты — для поштучного монтажа с колёс, нужно чистое ровное покрытие.
- Текстильные стропы без траверсы — только для коротких пачек до 4–6 метров.
- Стальные канаты напрямую — не применяются: режут кромку и покрытие.
Площадка под манипулятор нужна ровная и твёрдая: на размокшем грунте опоры проваливаются, под аутригеры кладут щиты. Над зоной работы не должно быть проводов. Автопоезду нужен проезд от 3,5 метров и 5–6 метров под разворот — на стеснённом объекте длинную машину не развернуть.
Хранение на объекте до монтажа
Панели почти всегда приезжают раньше, чем их начинают ставить, и большая часть повреждений случается именно в эти две-три недели. Пачки кладут на подкладки высотой от 20 см с шагом 1–1,5 метра, с уклоном 3–5 градусов, чтобы вода стекала, а не стояла в замках. Штабель — не больше двух пачек, вторая строго брусок в брусок.
Укрывают с проветриванием торцов: под наглухо затянутой плёнкой копится конденсат и вода стоит между панелями. Защитную транспортировочную плёнку с покрытия снимают в течение 30–60 дней, летом на солнечной стороне быстрее — пролежав сезон под ультрафиолетом, она спекается с покрытием и снимается кусками, оставляя следы клея. Это самая обидная потеря на объекте: панели целые, а фасад в пятнах.
Приёмка и осмотр кромок
Осматривают до того, как машина уедет. Порядок: сверить количество пачек и маркировку, пересчитать панели по торцу, выборочно промерить длины рулеткой, осмотреть кромки и замки по видимой длине, проверить цвет по RAL, посмотреть, нет ли вмятин от ремней и следов влаги внутри упаковки.
Дефектом считается смятый замок, вмятина по кромке от стяжки, поперечная царапина до металла, расслоение утеплителя на торце, волна по длине, коррозия на срезе. Замечания пишут в транспортную накладную до подписи о приёмке и формулируют конкретно: «пачка 3, верхняя панель, вмятина кромки 40 см на расстоянии 2 м от торца». К отметке прикладывают фотографии с места.
Комплект документов стандартный: договор-заявка с маршрутом, типом машины, ставкой и нормативным временем погрузки и выгрузки; транспортная накладная с количеством мест и отметками грузополучателя; акт и счёт; паспорт на продукцию от производителя. Оплата для юрлиц безналичная по счёту, для физлиц картой или переводом.
Сроки, цены и сезонность
На срок влияют две вещи: график отгрузки на заводе и режим работы водителя. За смену машина проходит 500–700 км, за рулём не более 9 часов с перерывом после 4,5 часов. Отсюда ориентиры: до 300 км — день в день или на следующий, 500–800 км — 1–2 суток, 1000–1500 км — 2–3 суток, 2000–3000 км — 4–6 суток. Плюс время на заводе: производство идёт под заказ, и машину ставят по графику отгрузки.
| Плечо | Шторник 13,6 м | Борт 10 т | Манипулятор 7 т |
|---|---|---|---|
| До 100 км | от 16 000 руб. | от 11 000 руб. | от 13 000 руб. |
| 100–300 км | от 28 000 руб. | от 19 000 руб. | от 24 000 руб. |
| 300–700 км | от 48 000 руб. | от 35 000 руб. | от 45 000 руб. |
| 700–1500 км | от 80 000 руб. | от 60 000 руб. | по запросу |
| Свыше 1500 км | от 34 руб./км | от 28 руб./км | по запросу |
Это ориентир, а не прайс: ставка зависит от плеча, сезона и обратной загрузки. Пик по панелям — с мая по октябрь, шторники под длинномер в это время разбирают заранее, и заявку на 13,5-метровый груз лучше подавать за 3–5 дней. Зимой ставки ниже, но обледеневшее покрытие скользит при погрузке, а на морозе ниже минус 20 покрытие становится хрупким, и удар по кромке даёт скол там, где летом была бы вмятина.
Что спросит диспетчер
- Длина панелей, количество пачек, вес одной пачки.
- Тип утеплителя — от него зависит вес партии.
- Высота пачки и сколько ярусов планируется.
- Чем грузят на заводе и чем выгружают на объекте.
- Есть ли траверса на приёмке или нужен манипулятор.
- Подъезд к объекту, разворот, ширина ворот.
- Окно отгрузки на заводе и время под выгрузку.
Частые вопросы
Какой максимальной длины панели можно везти обычной машиной?
В стандартный шторный полуприцеп 13,6 метра входят панели до 13,5 метра, но впритык: место под торцевые щиты предусматривают на погрузке. До 12 метров груз идёт с запасом. Всё, что длиннее 13,6 метра, требует удлинённой площадки 16,5 метра. Если груз выступает за задний габарит больше чем на 2 метра, перевозка становится негабаритной и планируется отдельно.
Сколько пачек панелей входит в фуру?
По ширине встают две пачки рядом, по высоте два-три яруса — то есть 6–8 пачек при высоте пачки около 1,1 метра. По весу это 14–18 тонн, и машина обычно идёт недогруженной: упор не в тоннаж, а во внутреннюю высоту шторника 2,7–2,9 метра. Точная цифра считается от высоты конкретной пачки, поэтому её спрашивают вместе с длиной и количеством панелей.
Почему нельзя просто стянуть пачку ремнём?
Ремень шириной 50 мм с усилием 250–500 daN сминает кромку верхней панели: металл там 0,5 мм и складывается раньше, чем ремень дотягивается. Получается «прикус» — смятая кромка с потерянной геометрией замка и просевшим утеплителем. Под каждый ремень ставят угловую защиту или брусок во всю ширину пачки, а натяжение делают умеренным: ремень удерживает от сдвига, а не сжимает груз.
Сколько нужно прокладок под 12-метровую пачку?
Бруски 80×100 или 100×100 мм через каждые 1–1,5 метра, то есть 9–10 опор на 12 метров, минимум 8. Во всех ярусах бруски ставят строго друг над другом: если брусок верхнего яруса пришёлся в пролёт между нижними, панель получит вмятину по всей ширине. Там, где дерево ложится прямо на покрытие, кладут мягкую прокладку — пенополиэтилен, картон или войлок.
Чем разгружать панели на объекте?
Пачку снимают траверсой 6–9 метров с мягкими текстильными стропами: нагрузка идёт вертикально и кромки не сжимаются. Если траверсы нет, подходит вилочник с удлинителями вил от 2,5 метра. Кран-манипулятор берёт пачку 2,2–2,8 тонны на вылете до 3–4 метров, то есть встать нужно почти вплотную. Поднимать длинную пачку двумя стропами без траверсы нельзя — она провиснет и панели поедут веером.
Как хранить панели на объекте до монтажа?
На подкладках высотой от 20 см с шагом 1–1,5 метра, с уклоном 3–5 градусов для стока воды, не больше двух пачек в штабель и строго брусок в брусок. Укрывать нужно с проветриванием торцов: под наглухо затянутой плёнкой копится конденсат и вода стоит в замках. Защитную плёнку с покрытия снимают в течение 30–60 дней, летом быстрее — на солнце она спекается и оставляет следы клея.
Что смотреть при приёмке?
Количество пачек и маркировку, число панелей по торцу, выборочно длины рулеткой, цвет по RAL, состояние замков и кромок, следы влаги внутри упаковки. Дефект — смятый замок, вмятина от стяжки, поперечная царапина до металла, расслоение утеплителя на торце, волна по длине. Замечание пишется в накладную до подписи о приёмке: номер пачки, место и размер повреждения, с фотографиями.
Можно ли отследить машину онлайн?
Личного кабинета с картой у нас нет. Статус рейса уточняется по звонку диспетчеру: где машина, когда будет под выгрузкой, как прошла погрузка на заводе. С обеих точек водитель присылает фотоотчёт — торцы пачек, схема крепления, положение угловых защит, состояние груза на выгрузке. На панелях это полезнее карты, потому что снимает вопросы о состоянии груза при приёме к перевозке.
