На складе металлобазы под Электросталью бригада цепляет к крюку крана пакет швеллера №30 — шесть штук по 11,7 метра, скованных вязальной проволокой в двух местах по длине. Стропальщик заводит стропы не по расчётным точкам, а там, где привычнее — в полутора метрах от торцов. Кран берёт груз на вес, и пакет вдруг «клюёт носом»: несколько швеллеров начинают выезжать из вязки вперёд. Груз опускают обратно на подкладки, перевязывают заново, теряют сорок минут смены. Для перевозки швеллера и балки это не редкость, а типичная картина: прокат длинный, тяжёлый и не прощает ошибок в расчёте точек подъёма.
Под одним запросом «перевозка швеллера» на деле скрывается несколько разных грузов. Швеллер горячекатаный №5–№40 — от лёгкого профиля 4,84 кг на метр до тяжёлого 48,3 кг на метр. Двутавр и балка №10–№60 — здесь вес погонного метра доходит до 108 кг у балки №60Б. Стандартная длина проката на металлургических комбинатах — 6, 11,7 и 12 метров, реже режут в размер под заказ. Каждая из этих позиций ведёт себя на платформе по-своему: тонкий швеллер №10 пружинит и легко гнётся при неправильной опоре, тяжёлая балка №50 давит точечной нагрузкой на пол кузова так, что без ложемента продавливает доски.
Сложность этого груза не в весе как таковом — одна балка №40 длиной 12 метров весит около 1000 кг, это немного. Сложность в геометрии: длинный жёсткий профиль с высоким центром тяжести, который при подъёме краном за две точки норовит либо провиснуть, либо перевернуться, если стропы встали не там, где нужно. И в укладке на платформу: несколько рядов проката нужно развести прокладками так, чтобы каждый ряд опирался на свои точки, а не на соседний профиль напрямую.
В этом тексте — как рассчитать точки строповки под конкретный типоразмер, почему балка 12 метров на тентованной фуре 13,6 метра — это норма, а 15-метровая балка уже требует негабаритного оформления, как укладывают прокат «в замок» и зачем нужны прокладки между рядами, как крепят груз на платформе и что проверяют при приёмке по маркировке металлопроката.
Какой прокат возим: швеллер, двутавр, балка — размеры и вес
Швеллер горячекатаный по ГОСТ 8240 идёт от №5 (высота профиля 50 мм, вес около 4,84 кг/м) до №40 (высота 400 мм, вес около 48,3 кг/м). Двутавровая балка по ГОСТ 8239 и колонная широкополочная по ГОСТ 26020 — от №10 (9,46 кг/м) до №60 (108 кг/м у тяжёлых серий). На объекте эти позиции чаще всего заказывают партиями: например, 3 тонны швеллера №16 плюс 2 тонны двутавра №20 под один каркас — тогда на платформе оказывается разнородный груз, и точки опоры под каждую партию считаются отдельно.
Стандартная длина проката с меткомбината — 6 метров (мерная длина для перевозки без разрешений практически любым бортовым транспортом), 11,7 метра и 12 метров (немерная длина, характерная для балки и швеллера крупных номеров). Именно длины 11,7–12 м задают всю логистику: они укладываются в кузов длинномерной фуры или на удлинённую платформу, но требуют точного расчёта свеса и точек крепления, потому что запас по длине кузова минимальный.
Длина проката и длина фуры: почему 12 метров — это норма, а 15 — уже негабарит
Тентованная фура с удлинённой платформой или прицеп-сортиментовоз под длинномер имеет полезную длину кузова около 13,6 метра. Балка длиной 12 метров укладывается в этот кузов с запасом около 1,6 метра — крепится штатно, без свеса за габариты транспортного средства, разрешение на негабарит не требуется. Это стандартный рейс: грузим, увязываем по ГОСТ Р 52913, отправляем.
Как только длина груза превышает длину кузова с учётом допустимого свеса — а по правилам груз может выступать не более чем на 2 метра сзади и не выступать спереди за пределы кабины без специального оформления — начинается другой процесс. Балка или свая длиной 15 метров на стандартной длинномерной платформе уже не помещается целиком: свес превышает норму, габарит транспортного средства с грузом превышает разрешённые 20 метров по длине для автопоезда или требует специального согласования. Такой груз оформляется как негабаритный: считается фактическая длина автопоезда с грузом, готовится пропуск, при необходимости — сопровождение и согласование маршрута с ГИБДД. Для перевозки свай, длинных балок и труб свыше 13–13,5 м мы обычно подаём трал или прицеп-плетевоз с удлинённой рамой и оформляем разрешение заранее, а не по факту погрузки.
Отсюда практическое правило, которое проверяют ещё на этапе заявки: диспетчер уточняет точную длину проката до сантиметра, а не «около 12 метров». Разница между 11,7 и 12,3 метра может означать разный тип платформы и разный пакет документов.
Центр тяжести и точки строповки при погрузке краном
Балку или пакет швеллера поднимают краном за две точки, и расстояние от точек подъёма до центра тяжести — это не вопрос удобства, а вопрос того, провиснет груз или нет. Для равномерного по длине профиля правильные точки строповки — на расстоянии примерно 0,2–0,25 длины от каждого торца (так называемое «правило пятой части»): для балки 12 метров это около 2,4–3 метра от каждого конца. Если завести стропы ближе к торцам, например в 1–1,5 метра, консольные свесы становятся слишком длинными и балка прогибается вниз на концах при подъёме — металл упругий, но одномоментный удар при рывке крана может дать остаточную деформацию, особенно у тонкостенного швеллера.
Для пакета из нескольких профилей, скованных проволокой, добавляется второе условие: пакет должен быть увязан минимум в трёх местах по длине (по краям и в середине), иначе при подъёме за расчётные точки крайние профили просто выскальзывают из связки — это и произошло в примере из начала текста. Стропальщик обязан визуально проверить, что вязка держит весь пакет как единое целое, прежде чем давать крановщику команду на подъём.
Прогиб и деформация при неправильной строповке
Собственный прогиб длинномерного проката при подъёме — это упругая деформация, она проходит, когда груз ложится на опоры. Опасен остаточный прогиб: он возникает при рывке (резкий подъём без выборки слабины стропа), при подъёме с точками строповки далеко от расчётных, или когда пакет поднимают за один конец, чтобы довернуть на платформе. У балки №40–№60 с толстой стенкой один такой рывок обычно не критичен, а вот у швеллера №5–№12 с тонким профилем стрела прогиба может превысить норму по ГОСТ, и такую партию потом не примут на объекте как годную — она пойдёт в брак или на обрезку.
Второй источник деформации — неправильная укладка на платформу после подъёма: если груз резко бросить на ложемент вместо того, чтобы плавно опустить, балка получает точечный удар и локальную вмятину в месте контакта с металлической опорой. Поэтому при погрузке на объекте мы просим крановщика и стропальщика опускать груз на подготовленные деревянные подкладки медленно, под контролем сигнальщика, а не «сажать» его с высоты полуметра, чтобы сэкономить минуту.
Укладка «в замок» и прокладки между рядами
Когда на платформу грузят несколько рядов швеллера или балки, простое складирование «ряд на ряд впритык» не годится: верхний ряд получает точечное давление от нижнего в местах пересечения профилей, а при торможении автопоезда пакеты могут сдвинуться относительно друг друга. Правильная укладка — «в замок»: каждый следующий ряд разворачивают так, чтобы профили ложились в углубления нижнего ряда или строго друг над другом с одинаковым шагом опор, а между рядами закладывают деревянные прокладки — бруски сечением 50×100 или 100×100 мм, расположенные строго друг над другом по вертикали от пола кузова до верхнего ряда.
Шаг прокладок по длине груза обычно составляет 2–3 метра, но не реже, чем через каждые 3 метра, и обязательно у каждого торца пакета. Если прокладки поставлены вразнобой, без совпадения по вертикали, верхний ряд давит на нижний в случайных точках — это и даёт локальный прогиб профиля в рейсе, который потом списывают на «перевозчика погнул», хотя причина в укладке на погрузке.
Крепление на платформе: стойки, ремни, цепи

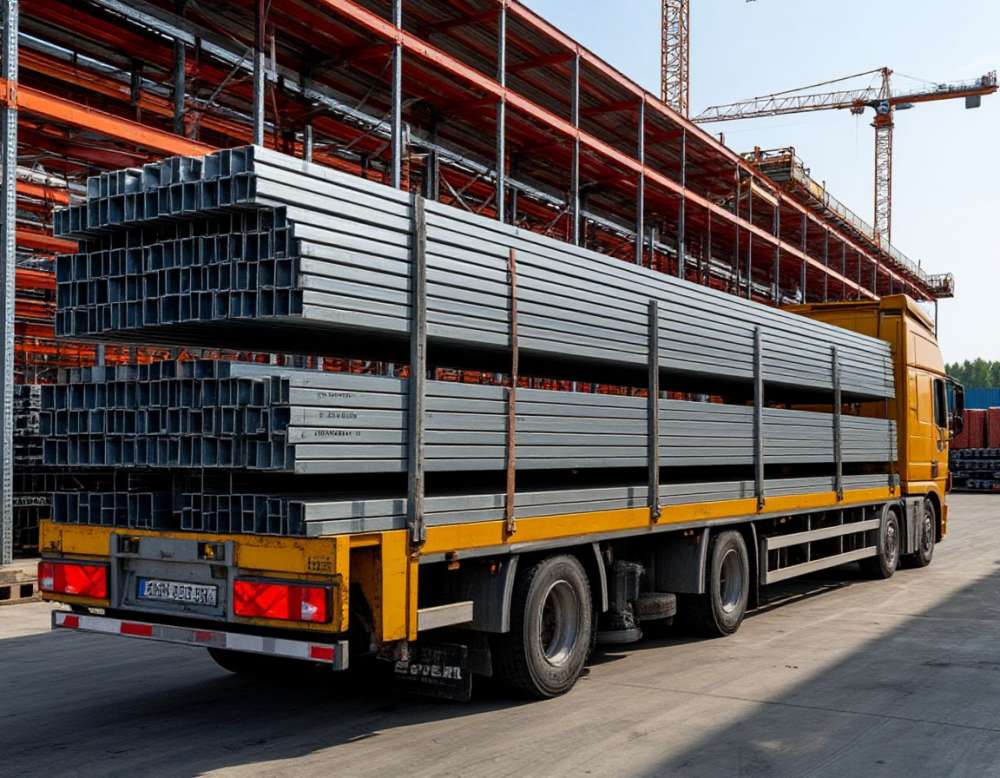

Швеллер и балку крепят на бортовой платформе или полуприцепе-сортиментовозе через боковые стойки (укладка между стойками ограничивает поперечное смещение пакета) и обвязку — стяжные ремни с трещоткой или цепи с грузовым натяжным устройством, в зависимости от массы пакета. Для пакета до 3–5 тонн обычно достаточно 4–6 ремней с разрывной нагрузкой от 5 тонн каждый, расположенных не реже чем через 2–3 метра по длине груза и обязательно у каждого торца. Тяжёлые пакеты балки №50–№60 крепят цепными стяжками — они не растягиваются под нагрузкой в отличие от ремня и держат натяжение стабильнее на длинном плече.
Отдельное правило для проката: ремень или цепь на остром ребре швеллера или полке двутавра нужно заводить через угловую накладку (уголок или деревянный брус), иначе кромка металла постепенно перерезает ткань ремня на протяжении рейса — риск обрыва крепления возрастает именно на длинных перегонах с вибрацией, а не в первые минуты после увязки.
| Типоразмер | Профиль | Вес 1 п.м., кг | Вес при длине 11,7 м, кг |
|---|---|---|---|
| Швеллер №10 | высота 100 мм | 8,59 | ≈ 100 |
| Швеллер №20 | высота 200 мм | 18,4 | ≈ 215 |
| Швеллер №30 | высота 300 мм | 31,8 | ≈ 372 |
| Швеллер №40 | высота 400 мм | 48,3 | ≈ 565 |
| Двутавр №20 | высота 200 мм | 21,0 | ≈ 246 |
| Двутавр №40 | высота 400 мм | 57,0 | ≈ 667 |
| Балка №60Б | высота 600 мм | 108,0 | ≈ 1264 |
Разгрузка на объекте без крана
На стройплощадке кран есть не всегда, и тогда швеллер или балку разгружают вручную с использованием ломов, катков и наклонных слег — накатом с борта на подготовленные опоры. Это допустимо для лёгкого проката до №16–№20, если на объекте есть достаточно рабочих рук и ровная площадка, но для балки №30 и выше это уже небезопасно: масса одного профиля 300–500 кг при накате по слегам легко уходит из-под контроля, если слеги проскальзывают или угол наклона слишком крутой.
Мы заранее уточняем у диспетчера, есть ли на объекте кран или манипулятор, и при необходимости подаём машину с собственным крановым манипулятором (КМУ) — тогда разгрузка не зависит от техники заказчика. Если манипулятора нет и крана на объекте тоже нет, это выясняется на этапе заявки, а не по факту прибытия машины к воротам, потому что ручная разгрузка длинномерного тяжёлого проката без техники может занять полдня и потребовать привлечения дополнительных людей уже по факту.
Документы и приёмка: длина, вес, маркировка проката
При отгрузке с меткомбината или металлобазы на прокат оформляется сертификат качества с указанием марки стали, плавки и типоразмера, а на сам пакет наносится маркировка — бирка с номером партии, типоразмером и весом. При погрузке водитель фиксирует в товарно-транспортной накладной фактическое количество мест, типоразмер и вес по маркировке грузоотправителя — это тот документ, по которому потом принимают груз на объекте.
Приёмку на объекте лучше проводить по трём пунктам сразу: сверить маркировку на бирках с накладной (совпадает ли типоразмер и партия), проверить длину проката выборочно рулеткой (особенно для немерной длины 11,7–12 м — здесь возможен разброс в несколько сантиметров между профилями одной партии) и осмотреть на предмет остаточного прогиба или вмятин, которые могли появиться при погрузке или в рейсе. Претензию по деформации, обнаруженной уже после разгрузки и складирования вперемешку с другим металлом, доказать сложнее — поэтому осмотр лучше делать сразу у борта машины.
Что влияет на стоимость перевозки швеллера и балки
Стоимость перевозки швеллера и балки считается от нескольких параметров: фактического веса партии (тариф считается за тонну или за рейс, если машина берётся под полную загрузку), типа требуемой платформы (бортовая фура, сортиментовоз, трал под негабарит), длины проката (немерная длина 11,7–12 м иногда требует удлинённой платформы вместо стандартной 13,6 м), расстояния и маршрута, а также сложности погрузки-разгрузки — нужен ли манипулятор, есть ли кран на обеих точках. Диспетчер называет вилку по тонне или по рейсу после уточнения этих параметров; точный прайс без данных о грузе не имеет смысла, потому что пакет швеллера №10 и пакет балки №60 одного веса требуют совершенно разной техники.
Отдельно на цену влияет плечо: короткий рейс в 100–200 км с прямой погрузкой-разгрузкой у крана обходится в разы дешевле, чем межрегиональный рейс с промежуточной ночёвкой и оформлением путевых документов. Для регулярных отгрузок с одной металлобазы на один объект имеет смысл обсуждать фиксированный тариф на серию рейсов — это удобнее разовых заявок.
Как мы организуем перевозку
Под перевозку швеллера и балки мы подбираем платформу по фактической длине и весу партии — используем свой автопарк и партнёров в регионах, если по маршруту нужна машина, которой в моменте нет в своём парке. На погрузке водитель контролирует точки строповки и укладку прокладок вместе со стропальщиком грузоотправителя, если укладка идёт краном грузоотправителя; если подаём машину с КМУ — погрузку и увязку организует наш экипаж по тем же правилам. Крепление на платформе проверяется перед выездом: натяжение ремней или цепей, накладки на острых кромках, отсутствие люфта пакета при покачивании.
При выявлении негабарита по длине заранее — на этапе расчёта заявки — мы сразу считаем, нужен ли трал или плетевоз с удлинённой рамой и потребуется ли разрешение на негабаритную перевозку с согласованием маршрута, чтобы не терять время в день погрузки на переоформление.
Чек-лист подготовки груза к отправке
- Точная длина проката до сантиметра — от неё зависит тип платформы и нужен ли негабарит.
- Фактический вес партии по маркировке — для расчёта тарифа и подбора техники.
- Наличие крана или манипулятора на точке погрузки и на точке разгрузки.
- Способ увязки пакета (проволока, лента) и число точек вязки — минимум три по длине.
- Запас деревянных прокладок и подкладок под ложемент на объекте, если укладка идёт в несколько рядов.
- Сертификат качества и маркировка партии — для приёмки по документам на объекте.
Частые вопросы
Можно ли перевозить швеллер и балку разных типоразмеров одним рейсом?
Да, если суммарный вес укладывается в грузоподъёмность машины и профили можно развести по рядам с раздельными прокладками. На практике так возят комплект металла под один каркас — например, швеллер №16 и двутавр №20 одним рейсом. Точки крепления и прокладки рассчитываются отдельно под каждую партию, а не усреднённо на весь груз.
Что считается негабаритом при перевозке балки — вес или длина?
Для этого груза чаще всего критична именно длина, а не вес: одна балка редко превышает несколько тонн, а вот при длине свыше 13,5–14 метров свес за пределы кузова уже нарушает допустимые нормы по длине автопоезда. Ширина и высота обычного проката в габарит укладываются почти всегда, поэтому решающий параметр — точная длина профиля, которую нужно назвать диспетчеру заранее.
Сколько точек строповки нужно на пакет швеллера длиной 12 метров?
Для подъёма краном обычно достаточно двух точек, расположенных на расстоянии около одной пятой длины от каждого торца — то есть примерно в 2,4 метра от концов для 12-метрового пакета. Но сам пакет при этом должен быть увязан проволокой или лентой минимум в трёх местах по длине, иначе крайние профили могут выскользнуть из связки при подъёме за расчётные точки.
Почему нельзя ставить прокладки между рядами как попало?
Прокладки распределяют вес верхнего ряда на нижний равномерно только тогда, когда стоят строго друг над другом по вертикали от пола кузова до верхнего ряда. Если сдвинуть их в сторону хотя бы на 20–30 см, верхний ряд начинает давить на нижний в произвольной точке профиля — это создаёт локальный изгибающий момент и может дать остаточный прогиб металла уже в рейсе, особенно на неровной дороге.
Какая платформа нужна под балку длиной 12 метров?
Обычно достаточно тентованной фуры или бортовой платформы с удлинённым кузовом 13,6 метра — груз укладывается с запасом по длине около 1,6 метра, разрешение на негабарит не требуется. Если длина проката больше 13–13,5 метра или груз идёт вместе с другими длинномерными позициями, рассматриваем сортиментовоз или трал с удлинённой рамой под конкретные размеры.
Как проверить, что балка не погнулась при перевозке?
Визуально по прямой линии профиля вдоль всей длины — остаточный прогиб виден на глаз, если приложить рейку или строительный уровень с торца. Также стоит проверить стенку и полки на вмятины в местах, где могли стоять прокладки или ложемент. Осмотр лучше делать сразу у борта машины при разгрузке, а не после того, как груз сложили в общий штабель на площадке.
Нужен ли манипулятор, если на объекте нет крана?
Для лёгкого швеллера №10–№16 иногда обходятся ручной накаткой по слегам, если на площадке достаточно людей и ровная подъездная зона. Для балки №30 и тяжелее это уже небезопасно — масса одного профиля превышает то, что можно контролировать вручную при накате. В таких случаях мы подаём машину с собственным крановым манипулятором, чтобы разгрузка не зависела от техники на объекте.
Что делать, если при приёмке обнаружен недогруз по маркировке?
Сверяйте фактическое число профилей и типоразмер с товарно-транспортной накладной сразу у борта машины, до того как груз разгружен и смешан с другим металлом на складе. Если расхождение подтверждается, составляется акт с участием водителя, и дальше вопрос решается через грузоотправителя или перевозчика в зависимости от того, на каком этапе произошло расхождение — при погрузке или в пути.
