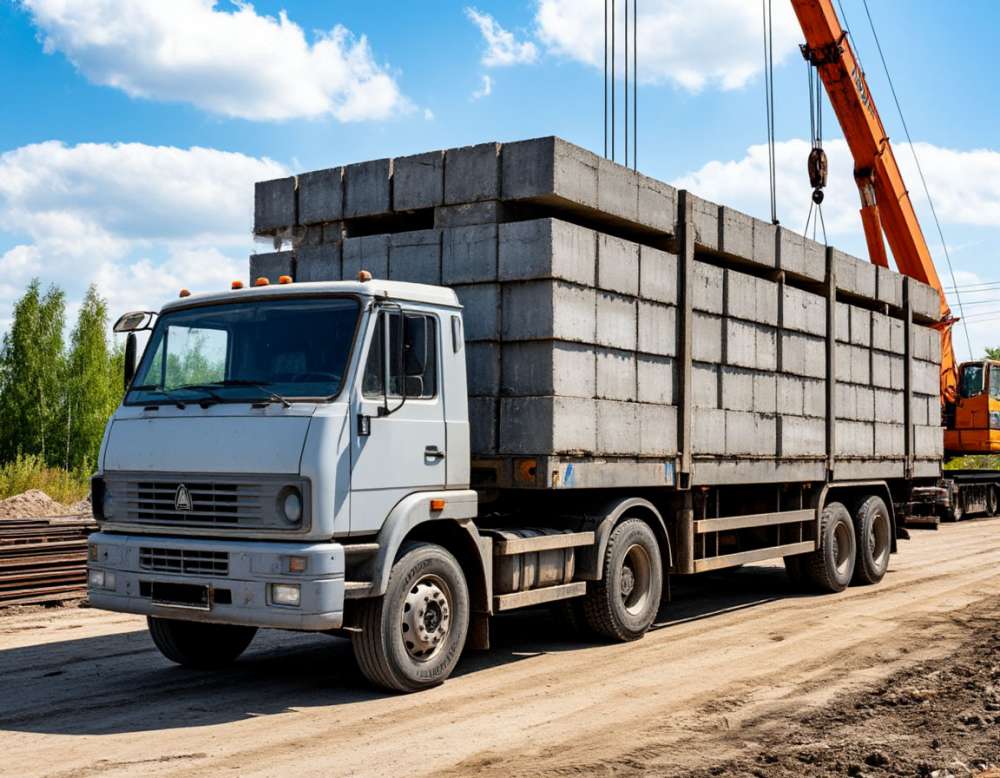

Перевозка плит перекрытия

Плита перекрытия — груз простой на вид и капризный в перевозке. Круглопустотная плита ПК 60-15-8 имеет размеры 5,98 × 1,49 × 0,22 м и массу около 2,2 т: формально это обычное железобетонное изделие, которое спокойно укладывается в бортовой полуприцеп. На практике именно плиты чаще всего приезжают на стройку с трещиной по телу или скрошенной кромкой, и почти всегда причина не в дороге, а в том, как их уложили в кузов и как снимали на объекте.

Основная задача маршрута «завод ЖБИ — стройплощадка» — довезти изделие без изгибающих нагрузок, которых оно по своей конструкции не должно получать. Плита работает в перекрытии как балка на двух опорах по торцам, и везти её нужно в том же режиме: ровно, горизонтально, с опиранием по линиям пустот. Любая точечная нагрузка в середине пролёта или перекос при подъёме даёт трещину, которую на объекте уже не исправить.

Ниже — практика: сколько плит реально входит в машину, как считать подкладки, чем крепить, какой кран нужен на выгрузке и какие документы оформляются при повреждении. «100% Позитиff» возит ЖБИ и под разовые заявки, и графиком под темп монтажа, когда плиты нужно подавать по захваткам, а не складировать всё сразу.

Что именно везём: плиты ПК и их параметры

Самый массовый тип — плиты круглопустотные, маркировка ПК. Длина от 2,4 до 9 м, ширина 1,0, 1,2 или 1,5 м, толщина практически всегда 220 мм. Маркировка читается просто: ПК 60-15-8 — это длина 60 дм (с учётом допуска 5,98 м), ширина 15 дм (1,49 м), расчётная нагрузка 8 — то есть 800 кгс/м².

Масса в зависимости от марки идёт в диапазоне 0,7–3,5 т. Короткая плита ПК 24-10 весит около 0,7 т, самая длинная ходовая ПК 90-15 — порядка 3,5 т. Эти цифры и определяют всё планирование: количество изделий в рейсе считается по тоннажу, а не по площади платформы.

Пустоты в теле плиты — не просто облегчение конструкции, это ещё и единственное правильное место для опирания. Диаметр каналов обычно 159 мм, они идут вдоль изделия. Опора под плитой должна приходиться на зону между пустотами, то есть на рёбра, а не на тонкую полку над каналом. Отсюда все требования к геометрии подкладок.

Сколько плит входит в одну машину

Бортовой полуприцеп 13,6 × 2,48 м берёт 20–22 т. Для плит ПК 60-15 это 8–9 изделий — ограничение по весу, не по площади. Платформа при этом заполняется примерно наполовину по площади, и половина кузова едет пустой. Это нормальная ситуация для тяжёлого штучного ЖБИ, и попытки «добить» машину лишними плитами упираются в перегруз осей.

Марка плиты	Размеры, м	Масса, т	Входит в 20-тонник, шт
ПК 24-10-8	2,38 × 0,99 × 0,22	около 0,7	20–24
ПК 30-12-8	2,98 × 1,19 × 0,22	около 1,0	18–20
ПК 42-12-8	4,18 × 1,19 × 0,22	около 1,4	13–14
ПК 48-15-8	4,78 × 1,49 × 0,22	около 2,0	9–10
ПК 60-15-8	5,98 × 1,49 × 0,22	около 2,2	8–9
ПК 63-12-8	6,28 × 1,19 × 0,22	около 1,9	10–11
ПК 72-15-8	7,18 × 1,49 × 0,22	около 2,6	7–8
ПК 90-15-8	8,98 × 1,49 × 0,22	около 3,5	5–6

Приведённые массы — ориентир: у разных заводов есть расхождение в пределах 5–8 % по одной и той же марке из-за состава бетона и фактического объёма пустот. Поэтому перед рейсом мы просим паспорт или хотя бы заводскую отгрузочную спецификацию с массами: считать по справочнику и получить перегруз на весовом контроле — обычная история.

Плиты длиной 9 м в стандартный полуприцеп укладываются, запас по длине платформы остаётся. Но вес одной такой плиты 3,5 т, поэтому в рейс уходит 5–6 изделий, и машина оказывается недогруженной по объёму втрое. Если объект большой, дешевле считать не стоимость рейса, а стоимость доставки одной плиты и выстраивать график подач.

Укладка в кузов: подкладки решают всё

Плиты укладываются строго горизонтально, в штабель, одна над другой. Опирание — на деревянные подкладки сечением 100 × 100 мм, уложенные поперёк изделия по линии пустот, на расстоянии 20–40 см от торцов. Две подкладки на плиту, не больше: третья в середине превращает схему «балка на двух опорах» в схему с разнонаправленными реакциями и работает против изделия.

Главное правило штабеля: подкладки каждого яруса стоят строго одна над другой по вертикали. Если прокладка верхнего яруса смещена к середине нижней плиты хотя бы на полметра, нижняя плита начинает работать на изгиб от сосредоточенной нагрузки в пролёте — и трещина пойдёт по нижней полке примерно посередине. Это самая частая причина брака на выгрузке, и она не про дорогу, а про погрузку.

Высота штабеля ограничивается 2,5 м. С учётом толщины плиты 220 мм и подкладки 100 мм один ярус занимает около 320 мм, то есть реально кладётся до 7 ярусов. На практике ограничение по весу наступает раньше, чем по высоте: восемь плит ПК 60-15 — это уже 17,6 т.

Чего делать нельзя

• Ставить плиты на ребро. Круглопустотная плита не рассчитана на работу «на бок»: при тряске она скалывается по кромке и трескается по полке над пустотой.
• Класть плиту прямо на металлический пол платформы. Пол никогда не бывает идеально ровным, и изделие ложится на два-три случайных бугра.
• Смешивать в одном штабеле плиты разной длины без выравнивания опор. Если короткая плита лежит на длинной, её подкладки оказываются в пролёте нижней — результат описан выше.
• Подкладывать обрезки разной толщины. Разница 20 мм между подкладками даёт перекос и работу изделия на кручение.
• Класть подкладку на торец. Опора на расстоянии менее 15–20 см от края скалывает торцевую кромку.

Крепление груза

Штабель плит крепится стяжными ремнями через угловые прокладки. Прокладка обязательна: ремень, затянутый прямо на кромке бетонного изделия, скалывает её на первых километрах, а на рабочей нагрузке 2,5–5 т — ещё и подрезает сам ремень. Угловые защиты ставятся на каждую точку перегиба.

Ремни перекидываются поперёк штабеля, минимум два на штабель короткой плиты и три-четыре на штабель длинных изделий. Усилие натяжения подбирается так, чтобы штабель был зафиксирован, но подкладки не раздавливались: перетянутый ремень на сухой древесине 100 × 100 мм продавливает её и сбивает выставленные зазоры.

Перед погрузкой проверяются монтажные петли и торцы каждой плиты. Петля с надрывом или следами выпрямления — повод не брать изделие в рейс: именно за петли плиту будут стропить на выгрузке. Сколы на торцах фотографируются до погрузки, иначе на объекте этот брак запишут на перевозку.

Распределение по кузову и нагрузка на оси

Плиты раскладываются по длине платформы от седла назад: более тяжёлые марки и более высокие штабеля идут ближе к седельно-сцепному устройству. Если весь груз сдвинуть к заднему борту, осевая нагрузка на трёхосную тележку выйдет за норму даже при законной общей массе.

Напомню пределы: одиночная ось — 10 т, на дорогах под повышенную нагрузку — 11,5 т, трёхосная тележка полуприцепа — до 24 т в зависимости от межосевых расстояний. На автоматических пунктах весогабаритного контроля замеряется именно осевая нагрузка, и штраф выписывается по ней, а не по итоговой массе автопоезда.

Отдельная тонкость при частичной выгрузке на двух объектах: после снятия первой части груза развеска меняется. Если сначала снять плиты от седла, оставшийся груз окажется над тележкой с перегрузом. Порядок выгрузки продумывается заранее, вместе с порядком погрузки — грузят в обратной последовательности к выгрузке.

Выгрузка: кран, стропы, вылет стрелы

Для выгрузки плит нужен автокран, обычно 16–25 т по номинальной грузоподъёмности. Ключевой момент, который регулярно упускают: номинал — это подъём на минимальном вылете. Кран 25 т на вылете стрелы 14 м поднимает уже порядка 3–5 т в зависимости от модели, и это нужно сверять по грузовой характеристике до заказа техники, а не на площадке.

Стропят плиту за четыре монтажные петли четырёхветвевым стропом или траверсой с захватами. Четыре ветви нужны именно для того, чтобы изделие шло горизонтально: подъём за две петли даёт перекос и сосредоточенную нагрузку. Если петель нет (бывает на плитах безопалубочного формования), применяются захваты в пустоты — специальные штыревые или клещевые приспособления, рассчитанные на эту задачу.

Подъём выполняется плавно, без рывка: динамический коэффициент при резком страгивании увеличивает фактическую нагрузку в полтора-два раза. Складировать плиты на объекте нужно так же, как они ехали — на подкладки по линии пустот, одна над другой, не выше 2,5 м, на ровной спланированной площадке.

• Площадка под кран — твёрдая, с подкладками под выносные опоры, иначе аутригер уходит в грунт и кран теряет устойчивость.
• Стропальщик с действующим удостоверением — обязательное условие, без него выгрузка не начинается.
• Зона работы крана освобождается от людей и техники: плита весом 2,2 т на высоте — не тот груз, под которым можно стоять.
• В ветер свыше рабочего предела крана выгрузка останавливается: длинная плита на стропах парусит.

Что чаще всего ломает плиты

Если собрать статистику по браку, список окажется коротким и предсказуемым. Первое — кран малой грузоподъёмности на большом вылете: плиту поднимают на пределе, стрела проседает, изделие идёт с ударом. Второе — перекос при подъёме из-за строповки за две петли вместо четырёх. Третье — подкладки, уложенные мимо линии пустот или не совпадающие по вертикали между ярусами.

Четвёртое — выгрузка рывком, особенно когда плита примерзла или прилипла к нижней. Её нужно сначала страгивать, а не дёргать. Пятое — складирование на неподготовленную площадку: плиту кладут на грунт или на две случайные опоры, и трещина появляется уже после выгрузки, когда водитель уехал.

Зимой к этому добавляется хрупкость бетона на удар при отрицательных температурах и примерзание плит друг к другу через подкладки. Поэтому в холодное время между ярусами иногда прокладывают сухой материал и не оставляют загруженную машину на объекте на ночь без необходимости.

Документы и приёмка на объекте

Комплект стандартный: транспортная накладная с указанием марок и количества, паспорт качества на изделия от завода, отгрузочная спецификация с массами. Паспорт важен не для формальности — по нему проверяют соответствие марки проекту, а при споре по трещине он показывает дату изготовления и расчётную нагрузку.

Приёмка идёт на выгрузке, в присутствии водителя. Если обнаружено повреждение, составляется акт с описанием характера дефекта, номера изделия по спецификации и фотографиями. Акт, подписанный после отъезда машины, в разборе не работает: доказать, что скол появился в рейсе, а не при складировании, уже невозможно.

Поэтому мы заранее договариваемся, кто принимает груз на объекте. Представитель с правом подписи и телефон, по которому он доступен в момент подачи, экономят больше времени, чем любая оптимизация маршрута.

Подача машин и что влияет на стоимость

Стоимость рейса с ЖБИ собирается из плеча, типа машины, фактического тоннажа, времени на погрузке и выгрузке и условий подъезда. Отдельно влияет необходимость крана: если техника наша, это добавляется в расчёт, если заказчика — рейс дешевле, но появляется риск простоя при несогласованном графике.

1. Тоннаж рейса. Недогруз по весу неизбежен при длинных плитах — это закладывается в расчёт стоимости доставки одного изделия.
2. Время на точках. Погрузка штабеля с выставлением подкладок занимает больше времени, чем паллетный груз; выгрузка краном по одной плите — ещё дольше.
3. Подъезд к объекту. Полуприцеп 13,6 м требует полосы для маневрирования и твёрдого покрытия; подача в стеснённых условиях увеличивает время.
4. График подач. Регулярные рейсы под темп монтажа планируются заранее и считаются иначе, чем разовая заявка на завтра.
5. Обратная загрузка. Груз на обратное плечо снижает ставку, порожний пробег — повышает.

Для стройки обычно критичнее не цена рейса, а соблюдение графика: кран и монтажники на объекте стоят дороже, чем доплата за точную подачу. «100% Позитиff» планирует подачи по захваткам, чтобы плиты приходили под монтаж, а не на склад.

Частые вопросы

Сколько плит ПК 60-15-8 входит в одну машину?

Восемь-девять штук. Одна плита весит около 2,2 т, бортовой полуприцеп берёт 20–22 т, поэтому ограничение наступает по весу, а не по площади платформы. При этом примерно половина кузова остаётся свободной — для тяжёлого ЖБИ это нормально.

Можно ли везти плиты на ребро, чтобы влезло больше?

Нет. Круглопустотная плита не рассчитана на работу в вертикальном положении: при тряске она скалывается по кромке и трескается по полке над пустотой. Укладка только горизонтальная, в штабель, на подкладки. Выигрыш по месту всё равно бессмысленен, потому что лимит у машины по тоннажу.

Зачем нужны подкладки и почему их нельзя сдвигать?

Подкладки 100 × 100 мм задают схему опирания: плита должна лежать на двух опорах по линии пустот, в 20–40 см от торцов. Подкладки каждого яруса ставятся строго одна над другой по вертикали. Если прокладка верхнего яруса смещена в пролёт нижней плиты, та работает на изгиб от точечной нагрузки и даёт трещину.

Какой кран нужен на выгрузке?

Обычно автокран 16–25 т, но считать нужно не по номиналу, а по грузоподъёмности на требуемом вылете стрелы. На вылете 14 м кран 25 т поднимает уже около 3–5 т в зависимости от модели. Если плита 3,5 т и стрела должна доставать до середины пятна застройки, 25-тонника может не хватить.

Что делать, если на плитах нет монтажных петель?

Применяются захваты в пустоты — штыревые или клещевые приспособления под диаметр канала. Такая строповка требует исправных торцов: если кромка пустоты скрошена, захват не держит. Вариант с петлями всегда предпочтительнее, поэтому при заказе на заводе стоит уточнить тип формования.

Как оформляется повреждение плиты?

Актом на выгрузке, в присутствии водителя, с описанием дефекта, номера изделия по отгрузочной спецификации и фотографиями. Паспорт качества и транспортная накладная прикладываются. Акт, составленный после отъезда машины, в разборе практически не работает.

Можно ли привезти плиты разной длины одним рейсом?

Да, но укладываются они отдельными штабелями, а не в один. Короткая плита, положенная на длинную, опирается подкладками в её пролёт — это прямой путь к трещине. При комплектовании рейса мы заранее считаем, как разложить штабеля по длине платформы, чтобы не выйти за осевые нагрузки.

Есть ли разница в перевозке зимой?

Есть. Бетон при минусе хуже держит удар, поэтому выгрузка рывком даёт сколы заметно чаще. Плиты примерзают друг к другу через подкладки, и перед подъёмом их нужно страгивать, а не дёргать стрелой. Площадку под складирование зимой приходится дополнительно планировать: на мёрзлых комьях грунта плита ложится на случайные опоры.
