Перевозка слэбов мрамора и гранита

Слэб — крупноформатная плита натурального камня, которую пилят из блока и доводят до толщины 20 или 30 мм. Типовой размер по длине 2,6–3,2 м, по высоте 1,6–2,0 м. Гранит толщиной 30 мм весит около 81 кг/м², то есть слэб 3,0×1,8 м — это примерно 440 кг на одну плиту. Мрамор 20 мм легче, около 54 кг/м², но в пересчёте на плиту это всё равно почти 290 кг.

Вся сложность в соотношении площади и толщины. Плита 3 метра длиной и 20 миллиметров толщиной ведёт себя как лист стекла: на изгиб она не работает вообще. Положенный горизонтально слэб лопается от прогиба на первой же выбоине, потому что собственный вес создаёт в середине напряжение, которое камень не держит. Поэтому слэбы везут только вертикально, с наклоном на А-образную раму, и это не предпочтение, а единственный рабочий способ.

Ниже разобрано то, из чего складывается такой рейс: как собирают пачку на пирамиде, чем прокладывают плиты между собой, какая техника нужна на погрузке, сколько слэбов реально входит в двадцатитонник, почему камень принимают до снятия с рамы и что меняет зима.

Вес и габарит: цифры, от которых считают рейс

Плотность камня определяет всё. Гранит — 2650–2750 кг/м³, что при толщине 30 мм даёт около 81 кг/м², при 20 мм — около 54 кг/м². Мрамор чуть легче, 2600–2700 кг/м³: 30 мм — около 79 кг/м², 20 мм — около 54 кг/м². Кварцит и габбро-диабаз тяжелее гранита на несколько процентов, травертин и некоторые светлые мраморы — легче.

Отсюда вес типовой плиты 3,0×1,8 м, то есть 5,4 м² площади: гранит 30 мм — примерно 440 кг, гранит 20 мм — около 290 кг, мрамор 30 мм — около 425 кг, мрамор 20 мм — около 290 кг. Крупный слэб 3,2×2,0 м из гранита 30 мм подбирается к 520 кг. Это вес, который невозможно взять руками ни при какой организации труда: норма подъёма на человека несопоставима, а сама попытка приводит к травме и к сколу кромки.

Габарит по высоте — второй ограничитель. Пирамида со слэбом набирает 2,2–2,5 м от пола кузова. На полуприцепе с высотой платформы 1,2–1,45 м общая высота выходит 3,4–3,95 м, и это нужно считать, а не предполагать: разрешённые 4 м по высоте расходуются почти полностью, и любой запас уходит на неровности дороги и на провисание.

Площадь пола под пирамиду тоже считается. Одна А-образная рама с пачками с двух сторон занимает по длине платформы 1,0–1,4 м, с учётом рабочих промежутков между рамами на 13,6-метровой площадке их встаёт шесть-восемь. Именно число рам, а не только тоннаж, задаёт верхнюю границу загрузки.

Только вертикально: почему горизонтальная укладка не работает

Камень хорошо держит сжатие и плохо — изгиб. Прочность гранита на сжатие измеряется сотнями мегапаскалей, на изгиб — единицами, и у мрамора разрыв ещё больше. Слэб 20 мм, положенный плашмя на две опоры, уже при собственном весе имеет в середине растяжение по нижней поверхности. Добавьте вертикальное ускорение от ямы на дороге — и трещина идёт поперёк плиты.

Вертикальное положение переводит нагрузку в сжатие по нижней кромке, где камень работает в своей сильной зоне. Наклон 5–10° к раме нужен для того, чтобы плита всей плоскостью прилегала к опоре и не колебалась: строго вертикальная плита при вибрации начинает качаться, а это тот же изгиб, только знакопеременный. Наклон прижимает её к раме и убирает люфт.

Кроме того, вертикальная установка защищает лицевую поверхность. Полированный мрамор и гранит легко получают царапину от любой частицы кварцевой пыли, зажатой между плитами. У плит, стоящих на ребре, пыль ссыпается вниз, а не остаётся на плоскости под весом следующей плиты.

Исключение существует только для мелкоформата: плиты до 1,2–1,5 м длиной и толщиной 30 мм иногда везут в деревянных ящиках плашмя, на сплошном настиле, без пустот под плитой, с жёсткой обвязкой. Для полноформатного слэба такого варианта нет.

Как собирают пачку на пирамиде

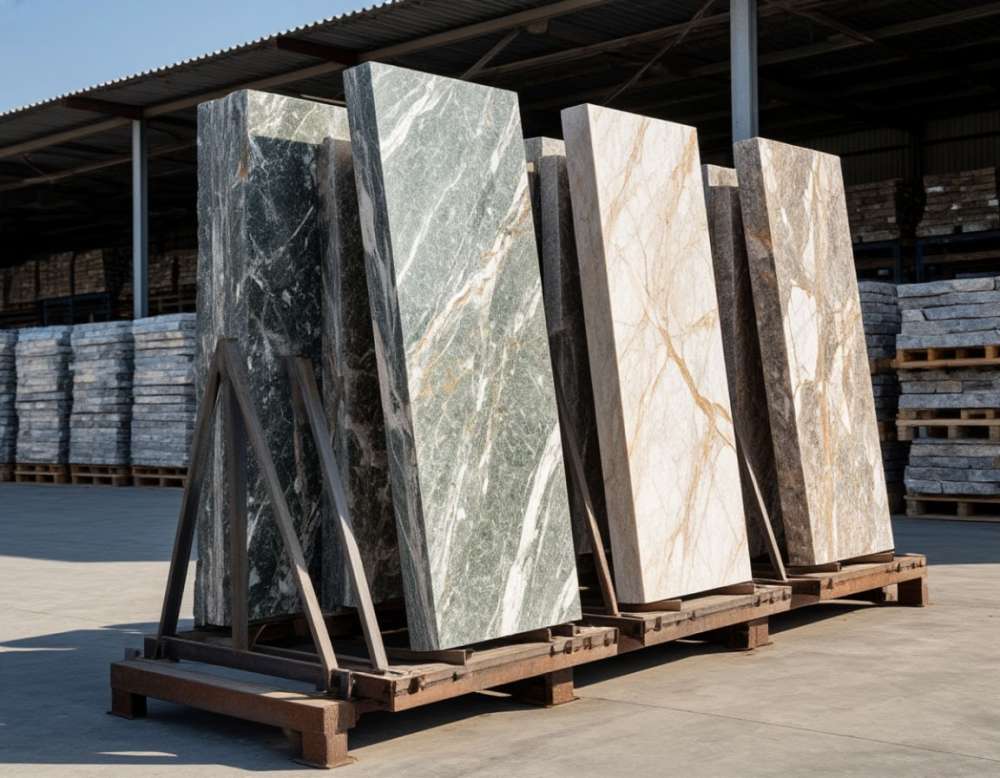

А-образная рама — она же пирамида или козлы — это сварная металлическая конструкция с двумя наклонными плоскостями и опорной полкой внизу. С каждой стороны ставят пачку из 5–8 слэбов, то есть одна рама несёт 10–16 плит, а по весу — от 3 до 7 тонн в зависимости от породы и толщины. Пирамида рассчитана именно на такую нагрузку, и перегружать её «ещё двумя плитами» нельзя.

Между плитами обязательно идут прокладки: листы пенопласта, резиновые полосы, войлок или плотный картон. Прокладка делает две вещи — исключает контакт камня с камнем, при котором любая зажатая крошка превращается в царапину, и гасит вибрацию, которая иначе передаётся через всю пачку. Прокладки ставят по всей высоте плиты, а не только по кромкам.

Верхнюю кромку закрывают деревянным уголком или профилем по всей длине пачки — это зона, по которой пойдёт стяжной ремень, и без защиты ремень сколет полировку по углу. Нижнюю кромку ставят на деревянный брус, не на металл опорной полки: контакт камня с металлом при вибрации даёт сколы по нижнему ребру, и этот дефект потом виден по всей кромке столешницы.

Края пачки, особенно боковые, дополнительно защищают: на углы ставят пластиковые или деревянные накладки. Угол слэба — самая уязвимая точка, скол угла в 3–4 см часто означает потерю всей плиты, потому что раскрой уже не выходит по размеру заказа.

Таблица: вес и количество слэбов в машине

Порода и толщина	Вес 1 м²	Вес слэба 3,0×1,8 м	Слэбов в двадцатитоннике	Ограничивающий фактор
Гранит 30 мм	около 81 кг	около 440 кг	20–26 шт.	вес, выбирается раньше места
Гранит 20 мм	около 54 кг	около 290 кг	32–40 шт.	число пирамид и ёмкость пачек
Мрамор 30 мм	около 79 кг	около 425 кг	20–28 шт.	вес
Мрамор 20 мм	около 54 кг	около 290 кг	32–40 шт.	число пирамид
Кварцит 30 мм	около 84 кг	около 455 кг	18–24 шт.	вес
Габбро-диабаз 30 мм	около 90 кг	около 485 кг	16–22 шт.	вес
Травертин 20 мм	около 48 кг	около 260 кг	34–40 шт.	число пирамид
Оникс 20 мм (с подложкой)	около 58 кг	около 315 кг	24–30 шт.	хрупкость: пачки по 4–5 плит

Логика таблицы такая: при толщине 30 мм машина выбирает разрешённую массу раньше, чем кончаются места на пирамидах, и ограничение чисто весовое. При 20 мм наоборот — вес ещё есть, а пачки и рамы заполнены, и дальше грузить нельзя, не нарушая схему крепления. Для хрупких пород вроде оникса пачку сознательно делают тоньше, 4–5 плит вместо 7–8.

Крепление пирамид и пачек

Крепление здесь двухуровневое, и путать уровни нельзя. Сначала сама пирамида крепится к платформе — за такелажные точки, с расчётом на поперечные и продольные нагрузки. Незакреплённая рама с шестью тоннами камня на борту при экстренном торможении уходит вперёд всей массой, и это самая тяжёлая из возможных аварийных ситуаций с этим грузом.

Затем пачка стягивается к раме ремнями — минимум по верхней кромке и по середине высоты. Усилие подбирают так, чтобы пачка стала монолитом и не играла, но не продавливала прокладки до контакта камня с камнем. Пережатый ремень по верху без деревянного уголка гарантированно скалывает кромку, а недотянутый оставляет люфт, из-за которого плиты за рейс стирают друг другу прокладки и начинают стучать.

Нижний край дополнительно подпирают по обеим сторонам, чтобы пачка не сползала по наклонной плоскости рамы. Обычно это брус, закреплённый по опорной полке, или штатные упоры пирамиды. Если слэбы разной высоты, пачку собирают по убыванию, самые высокие — к раме, иначе верхние ремни ложатся неравномерно.

После первых 50–100 км крепление проверяют и доводят. Прокладки за это время садятся, пачка слегка усаживается, и натяжение ремней падает — это нормальный процесс, но без контрольной протяжки остаток рейса груз идёт с ослабленными ремнями.

Транспорт под слэбы

В «100% Позитиff» под этот груз выбирают платформу по трём признакам: сколько рам нужно поставить, откуда идёт погрузка и насколько важно закрыть полировку от дорожной грязи. Основной вариант — бортовой полуприцеп с установленными пирамидами. Открытая платформа даёт свободный доступ краном сверху и возможность расставить рамы под конкретную партию. Камню дождь не вредит, но полировку лучше закрыть плёнкой или тентом, чтобы на лицевую поверхность не попадала дорожная грязь и реагенты.

Тентованный полуприцеп со съёмными стойками и сдвижной крышей удобен тем, что груз закрыт, а загрузка всё равно идёт сверху. Это рабочий вариант для мрамора и светлых пород, где грязь и подтёки с кузова на полировке особенно заметны. Внутренняя высота тента 2,6–2,7 м достаточна для пирамиды 2,2–2,5 м.

Специализированный слэбовоз — платформа с несъёмными продольными пирамидами по центру и по бортам — грузится быстрее всех и держит камень жёстче, но он нужен не всегда. Его смысл в регулярных рейсах с камнеобрабатывающего производства, где одна и та же схема загрузки повторяется каждый день.

Для одной-двух плит на объект работает манипулятор с пирамидой в кузове либо бортовая машина 5–10 т с установленной рамой. Главное требование не меняется от количества: рама, прокладки, защита кромки, два уровня крепления. Одна плита без рамы, поставленная к борту «на пару километров», доезжает треснувшей примерно в половине случаев.

Погрузка: траверса, вакуум, мягкие стропы

Слэб берут кран-балкой или погрузчиком с траверсой. Траверса нужна для того, чтобы точки захвата были разведены по длине плиты и изгиб в середине не возникал даже на миг подъёма. Вакуумные захваты — наиболее аккуратный способ: четыре-шесть присосок на траверсе берут плиту за лицевую плоскость и несут её строго в вертикальном положении.

Строповка мягкими стропами через верхний край — второй рабочий способ, при котором строп пропускают под плиту или заводят через кромку с обязательной прокладкой. Усилие в стропе концентрируется на кромке, поэтому без прокладки появляется скол, а на мраморе — вмятая полировка. Количество точек подвеса — не меньше двух, разведённых на 1,5–2 м.

Чего не делают: не поднимают слэб за один край, не везут его на вилах погрузчика без траверсы, не перехватывают плиту руками в воздухе, не ставят её на бетонный пол без бруса. При постановке плиты на ребро на твёрдое основание нижняя кромка принимает весь вес в одной точке — отсюда характерный скол по нижнему краю, который потом вылезает в раскрое.

На объекте, где нет крана, слэб снимают манипулятором машины, и это надо заявлять заранее, потому что нужна стрела с достаточным вылетом и площадка под аутригеры. Выгрузка слэба на мягкий грунт без подкладок под опоры — риск опрокидывания техники, и этот момент планируют до выезда, а не на месте.

Повреждения, приёмка и фиксация

Типовые дефекты натурального камня в перевозке три. Скол кромки — механическое повреждение края от ремня, металла или удара. Трещина по прожилке — камень разошёлся по естественной слабой зоне, чаще у мрамора с крупным рисунком. И «волос» — внутренняя микротрещина, которая не видна на плите, стоящей в пачке, и проявляется при постановке на ребро или при подъёме.

Из-за «волоса» порядок приёмки выглядит непривычно: камень принимают по количеству и визуально до снятия с пирамиды, пока плиты стоят зажатыми в пачке. Снятая плита, которую подняли и поставили, может дать трещину при любом неточном движении, и определить, была трещина до перевозки или появилась на выгрузке, после этого невозможно.

Поэтому фотографии каждого слэба на погрузке закрывают большинство споров. Снимают плиту целиком и отдельно обе длинные кромки и углы, с видимым номером слэба или маркировкой партии. Такой же набор делают на выгрузке. Разбор по двум комплектам фотографий занимает минуты, разбор по словам не заканчивается никогда.

Отдельно фиксируют нумерацию. Слэбы из одного блока идут последовательными номерами, и для столешниц это критично: рисунок должен продолжаться с плиты на плиту. Перепутанный порядок номеров — это не брак по камню, но заказ собрать уже нельзя, и выясняется это на раскрое.

Зима и перепад температур

На морозе камень становится хрупче: в естественных микропорах есть влага, она замерзает и расклинивает материал изнутри. Плита, которую зимой уронили на кромку, трескается там, где летом получила бы скол. Поэтому зимой пачки собирают с бóльшим числом прокладок, выгружают медленнее и не ставят плиту на мёрзлый бетон без бруса.

Второй зимний риск — резкий перепад при заносе в тёплый цех. Плита пришла с минус 15, в помещении плюс 20, и на полировке мгновенно садится конденсат, а внутри возникает градиент напряжений. Для мрамора и оникса этого достаточно, чтобы дать сетку микротрещин, которая вылезет при шлифовке. Камню дают отстояться — обычно сутки на пирамиде в цеху, не распакованным, пока он не сравняется с температурой помещения.

Реагенты — третий момент. Дорожная соль, попавшая на мрамор или травертин, оставляет пятна и выщелачивает поверхность. Для светлых пород это достаточное основание, чтобы брать тент, а не открытую платформу, даже если по весу и габариту открытая площадка удобнее.

Летом критичного меньше, но нагретая на солнце тёмная гранитная плита набирает 50–60 °C, и прокладки из пенопласта на такой поверхности начинают плавиться и прилипать. В жару используют резину или войлок.

Сроки, маршрут и факторы стоимости

Ход по времени стандартный для тяжёлого груза на полуприцепе: до 500 км — как правило сутки, 1000–1500 км — 2–3 суток хода, дальше по 600–800 км в день с учётом режима водителя. Ускорять этот груз смысла нет: слэбы боятся не времени, а резких ускорений, и аккуратный водитель на этом рейсе ценнее быстрого.

На стоимость влияет набор вполне конкретных вещей: порода и толщина, которые определяют, упрётся рейс в вес или в число пирамид; наличие и количество рам — если своих пирамид у отправителя нет, их везут с собой или арендуют; тип платформы (борт, тент со съёмными стойками, слэбовоз); техника на погрузке и на выгрузке — кран на точке или манипулятор машины; число точек и доступность подъезда. Отдельно считают ожидание и работу стрелой.

У нас свой автопарк и партнёры в регионах, поэтому под слэбы подбирают платформу с нужным числом рам, а на выгрузку в точку без крана планируют машину с манипулятором. В «100% Позитиff» до постановки машины уточняют породу, толщину, размеры и количество плит, наличие пирамид и то, чем будут снимать камень — от этих пяти пунктов зависит и схема крепления, и сам выбор транспорта.

Частые вопросы

Почему слэбы нельзя везти лёжа?

Потому что камень почти не работает на изгиб: прочность гранита на сжатие измеряется сотнями мегапаскалей, на изгиб — единицами. Плита 20–30 мм длиной 3 метра в горизонтальном положении уже под собственным весом имеет растяжение по нижней поверхности, и первая же выбоина добавляет вертикальное ускорение. Вертикальная установка с наклоном 5–10° переводит нагрузку в сжатие по нижней кромке.

Сколько весит один слэб?

Считают по площади: гранит 30 мм — около 81 кг/м², то есть плита 3,0×1,8 м весит примерно 440 кг. Мрамор 20 мм — около 54 кг/м², около 290 кг за ту же плиту. Крупный слэб 3,2×2,0 м из гранита 30 мм доходит до 500–520 кг. Руками такую плиту не ставят ни при какой организации работ.

Сколько слэбов входит в одну машину?

Двадцатитонник берёт 20–40 плит в зависимости от породы и толщины. При 30 мм ограничение весовое: 20–26 гранитных слэбов, и машина выбирает массу раньше, чем кончаются места. При 20 мм вес ещё есть, но заполняются пачки и рамы — выходит 32–40 плит. Одна пирамида несёт 10–16 слэбов, по 5–8 с каждой стороны.

Что кладут между плитами в пачке?

Прокладки из пенопласта, резины, войлока или плотного картона по всей высоте плиты. Они исключают контакт камня с камнем, при котором любая зажатая крошка оставляет царапину на полировке, и гасят вибрацию по пачке. Верхнюю кромку закрывают деревянным уголком под ремень, нижнюю ставят на брус, а не на металл рамы.

Чем снимают слэбы с машины?

Кран-балкой или погрузчиком с траверсой и вакуумными захватами либо мягкими стропами с прокладкой через кромку. Траверса обязательна, чтобы точки захвата были разведены по длине и в середине не появлялся прогиб. Если на объекте крана нет, нужна машина с манипулятором — это закладывают до рейса, потому что требуется вылет стрелы и площадка под аутригеры.

Когда принимать камень — до или после снятия с пирамиды?

До снятия: по количеству, нумерации и визуально, пока плиты стоят зажатыми в пачке. Внутренняя микротрещина, так называемый волос, проявляется именно при постановке плиты на ребро, и после этого определить, была она до перевозки или появилась на выгрузке, невозможно. Фотографии каждого слэба с кромками и углами на погрузке и на выгрузке закрывают почти все спорные случаи.

Вписывается ли пирамида со слэбом в габарит по высоте?

Сама пирамида с плитой набирает 2,2–2,5 м от пола кузова, но считать нужно общую высоту с платформой. При высоте платформы полуприцепа 1,2–1,45 м итог выходит 3,4–3,95 м, то есть разрешённые 4 метра расходуются почти полностью. Поэтому высоту проверяют по конкретной машине и конкретной раме, а не по общему правилу.

Что меняется при перевозке зимой?

Камень на морозе хрупче: влага в микропорах замерзает и расклинивает материал, поэтому плиту, которую зимой уронили на кромку, трещина берёт там, где летом был бы скол. Выгружают медленнее, ставят только на брус, добавляют прокладок. После доставки камню дают отстояться около суток в помещении, не распаковывая, иначе резкий перепад даёт конденсат на полировке и сетку микротрещин у мрамора.
