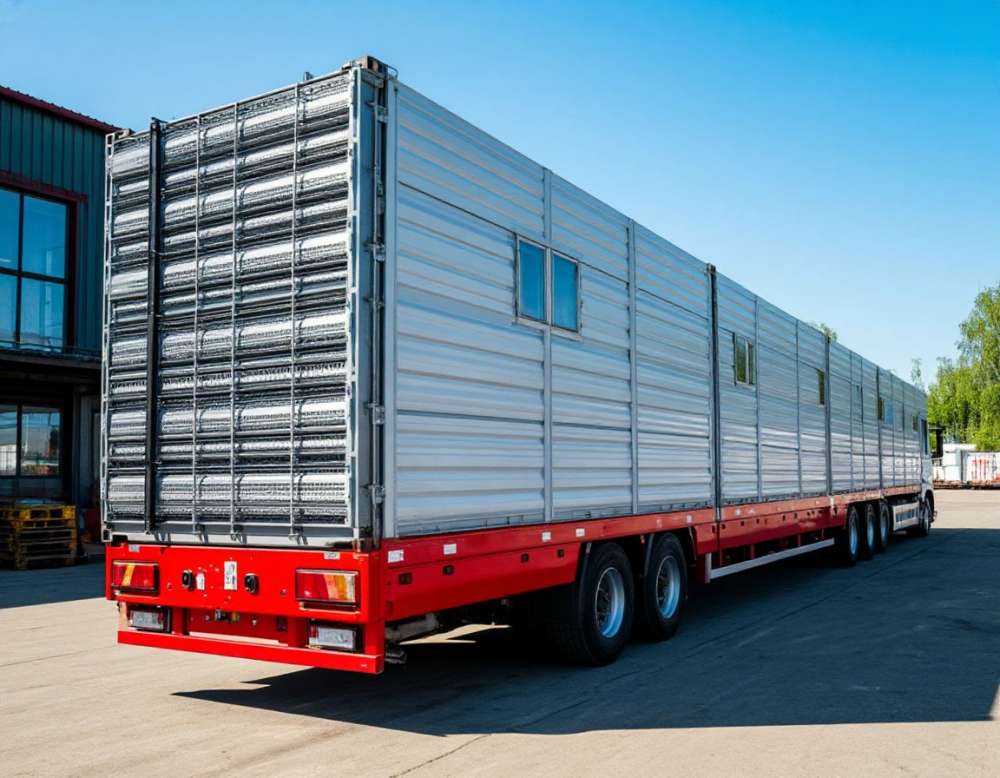

Перевозка покрасочной камеры

Покрасочная камера — это не один габаритный предмет, а комплект из полутора-четырёх сотен позиций, который нужно довезти без потерь и без вмятин. Окрасочно-сушильная камера для легкового автомобиля имеет рабочую зону порядка 7,0×4,0×2,7 м, камера для грузовика — 15–17 м длиной. Целиком такое изделие не существует: с завода или со склада оно приходит разобранным, пачками сэндвич-панелей, связками профилей, моноблоком вентиляции и десятками мелких мест.

Отсюда две главные сложности перевозки. Первая — длина: каркасные профили и панели ограждения достигают 7–8 м и физически не входят в шестиметровый кузов, из-за чего заказчики регулярно получают «недовоз» или гнутый металл. Вторая — комплектность: монтаж останавливается, если не приехала одна панель, один блок фильтров или пакет саморезов, а бригада монтажников уже стоит в цехе.

Ниже — практика перевозки покрасочных камер для автосервисов и производственных цехов: из чего состоит отправка, как считают места, чем везут длинномер, как пакетируют панели, что делать с моноблоком вентиляции и что проверить на площадке до того, как заказывать машину. Перевозками такого оборудования занимается «100% Позитиff» — у нас свой автопарк и партнёры в регионах.

Что входит в отправку покрасочной камеры

Прежде чем выбирать транспорт, нужно понять физический состав груза. У камеры совершенно разные по характеру части: тяжёлые компактные агрегаты, лёгкий объёмный длинномер и хрупкая мелочь. Везти их одинаково нельзя — именно смешивание этих категорий в одном кузове без разделения даёт основную долю повреждений.

• Сэндвич-панели ограждения — толщина 50–60 мм, лист 2,0–3,0 м, вес одной панели 25–60 кг. Количество — от 20 до 60 штук в зависимости от размера камеры.
• Каркас и профили — до 7–8 м длиной, связками. Самая проблемная по габариту часть отправки.
• Воротные блоки с остеклением — трёх- или четырёхстворчатые, тяжёлые, со стеклопакетами или закалённым стеклом.
• Приточно-вытяжная установка — моноблок массой 400–900 кг, с вентиляторами, камерой смешения и секциями фильтров.
• Теплогенератор или горелка — дизельная либо газовая, отдельное место, часто в заводской обрешётке.
• Вентиляторы, фильтры — приточные, вытяжные, напольные маты, потолочные фильтры, угольные кассеты.
• Напольные решётки и секции кессона — металл, тяжёлый по месту, но компактный.
• Светильники в герметичных корпусах — 8–14 блоков, стекло и пускорегулирующая аппаратура.
• Щит управления — один шкаф, электроника, требует верхнего места в кузове.

Отдельно едет расходная мелочь: крепёж, уплотнители, кабель-каналы, воздуховоды, переходники, манометры. Эти позиции не весят почти ничего, но их отсутствие стоит дороже всего остального — ждать досылку одной связки воздуховодов можно неделю.

Комплектность и маркировка — главнее габарита

У покрасочной камеры 150–400 отдельных позиций. Поэтому отправку принимают и сдают строго по упаковочному листу: каждое место подписано, у каждого свой номер, и количество мест в накладной совпадает с количеством в листе. Пересчёт делают дважды — при погрузке и при выгрузке, вслух, с отметкой в экземпляре у водителя и у получателя.

Практическая логика здесь простая. Потеря одной панели ограждения останавливает сборку стены, потеря блока фильтров — пусконаладку, потеря пакета крепежа — вообще всё, потому что саморезы под сэндвич-панель в ближайшем магазине не всегда есть в нужном количестве и длине. Монтажная бригада, простаивающая сутки, обходится дороже, чем перевозка.

Маркировку наносят по зонам сборки: «стена левая», «стена правая», «потолок», «ворота», «кессон», «вентиляция», «электрика». Тогда разгрузка идёт сразу по местам складирования, а не в общую кучу у входа, которую потом неделю разбирают. Если поставщик такой маркировки не сделал, её наносят при погрузке — это полчаса работы, которые экономят день на монтаже.

Длинномерные элементы: чем везти профили 7–8 м

Профиль каркаса и панели по 7–8 м в стандартный шестиметровый кузов не входят. Попытка «запихнуть по диагонали» заканчивается загнутыми концами и смятыми кромками — на монтаже такие элементы приходится править или менять. Нормальное решение — полуприцеп 13,6 м: там и длина, и ширина позволяют уложить пачки ровно, с опорой по всей длине.

Если среди позиций есть элементы длиннее 13,6 м — встречается у камер для грузового транспорта — нужна удлинённая бортовая площадка с соответствующим разрешением. Для коротких партий в пределах 6 м хватает обычной машины, но тогда заранее проверяют, что весь длинномер действительно укладывается в эту длину, а не только часть. Вариант «отправим двумя машинами, длинномер отдельно» часто дешевле и безопаснее, чем попытка собрать всё в один рейс.

Опора под пачки длинномера — минимум три точки: по краям и в середине. Иначе связка профилей 7 м прогибается под собственным весом, а на торможении концы работают как рычаги и выдирают крепление. Концы пачек не должны свисать за задний габарит — свисающую часть либо укладывают внутрь, либо обозначают по правилам и крепят дополнительно.

Как пакетируют и крепят сэндвич-панели

Панели везут только плашмя, пачками по 5–10 штук на деревянных подкладках, с шагом подкладок 1,0–1,5 м. На ребро панели не ставят: тонкая облицовка сэндвича не несёт нагрузку в этом положении и выгибается. Между пачками кладут прокладки, чтобы кромки не терлись друг о друга на ходу.

Защита кромок обязательна. Вмятина на сэндвич-панели не выправляется: тонкий стальной лист с полимерным покрытием не возвращает форму, и дефект остаётся виден изнутри готовой камеры — а камера проверяется именно на идеальность поверхности. Поэтому под каждый ремень по углам пачки ставят угловые прокладки или уголок из жёсткого пластика. Стяжка, затянутая без прокладки, оставляет вдавленный след шириной с ремень.

Крепление пачек — поперечными стяжками с усилием, достаточным для удержания, но без фанатизма: сэндвич-панель сминается сама, если перетянуть. Дополнительно пачки упирают брусьями в борта или прибитые к настилу упоры, чтобы они не ползли вдоль кузова. Поверх панелей не ставят ничего тяжёлого — это рабочая поверхность камеры, а не настил.

Моноблок вентиляции: тяжёлый и хрупкий одновременно

Приточно-вытяжная установка — 400–900 кг в корпусе из тонкой обшивки, внутри вентиляторы с крыльчаткой на валу, двигатели, секции фильтров. Крепить моноблок можно только за раму основания. Ремень, накинутый через корпус, продавливает обшивку и перекашивает внутреннюю рамку фильтров — после этого секция не садится по месту и подсасывает нефильтрованный воздух.

Крыльчатку обязательно фиксируют от вращения. Если вал свободен, при вибрации на ходу подшипник получает ударную нагрузку в одной и той же точке — так называемый ложный бринеллинг. Внешне всё цело, но через несколько месяцев работы подшипник начинает шуметь и его меняют. Фиксация стоит десять минут: клин или стяжка между лопатками и корпусом через мягкую прокладку.

Патрубки моноблока закрывают плёнкой или заглушками — внутрь не должна попасть дорожная грязь и влага. Электрическую часть, если она в отдельном отсеке, проверяют на плотность закрытия дверцы. Моноблок ставят на деревянные бруски, а не прямо на настил: так его потом можно подхватить вилами погрузчика или рохлей, не поддевая раму ломом.

Стекло, светильники, фильтры

Светильники в герметичных корпусах, стеклопакеты ворот и блоки фильтров — отдельные транспортные места в жёсткой обрешётке. Их ставят в кузов сверху, последними, и не нагружают ничем. Стекло ворот везут вертикально, в пирамиде или обрешётке с ложементом, с прокладками между листами — плашмя стекло ломается от прогиба на неровностях.

Фильтровальные маты и потолочные фильтры — груз, который портится не от удара, а от влаги и сжатия. Их нельзя мочить и нельзя прессовать: слежавшийся мат теряет пропускную способность, и камера не выходит на расчётный воздухообмен. Поэтому рулоны и кассеты фильтров везут в заводской упаковке, в сухой части кузова, не придавливая сверху.

Погрузка, выгрузка и состав отправки

Элемент камеры	Габарит	Вес	Упаковка	Чем грузить
Сэндвич-панели ограждения	лист 2,0–3,0 м, толщина 50–60 мм	25–60 кг за панель	Пачки на подкладках, защита кромок	Вручную 2–3 человека или рохля по пачкам
Профили каркаса	до 7–8 м	связка 80–250 кг	Связки, опора в трёх точках	Погрузчик, манипулятор
Воротный блок с остеклением	до 3,0×2,7 м	150–400 кг	Жёсткая обрешётка, стекло вертикально	Манипулятор или погрузчик от 3 т
Приточно-вытяжной моноблок	до 3,0×1,6×1,8 м	400–900 кг	На брусках, крепление за раму	Погрузчик от 3 т, манипулятор
Теплогенератор, горелка	до 1,5×1,0×1,2 м	120–350 кг	Заводская обрешётка	Погрузчик, рохля
Напольные решётки, секции кессона	до 2,0×1,0 м	40–120 кг за секцию	Паллеты, пачки	Погрузчик, рохля
Светильники в корпусах	до 1,5×0,3 м	8–20 кг	Обрешётка, верхнее место	Вручную
Фильтры, маты, кассеты	рулоны до 2,0 м	5–30 кг	Заводская упаковка, сухая зона	Вручную

Порядок загрузки определяется порядком выгрузки, а не удобством грузчиков. Первыми в кузов идут тяжёлые агрегаты — моноблок, теплогенератор, кессон, затем пачки панелей и связки профилей, последними сверху — светильники, фильтры, щит управления и стекло. На выгрузке это даёт правильную последовательность: сначала снимается хрупкое, потом тяжёлое.

Что проверить на площадке до заказа машины

Самая частая проблема с покрасочными камерами — не дорога, а последние пятьдесят метров. Автосервис в плотной застройке или цех с узким въездом не принимают 16,5-метровый автопоезд. Выясняется это в момент, когда машина уже стоит на подъезде, и дальше начинается либо перегруз на короткую машину по месту, либо простой.

1. Ширина въезда на территорию и радиус поворота во дворе — проходит ли седельный тягач с полуприцепом или нужна короткая машина.
2. Высота проёма въезда и высота ворот цеха — особенно если выгрузка планируется внутри.
3. Площадка под выгрузку длиной 15–20 м — длинномер физически нужно куда-то положить, не поперёк проезда.
4. Техника на месте: есть ли погрузчик от 3 т, или машина должна приехать с манипулятором.
5. Люди: панели снимают руками, на это нужно 2–3 человека, и их наличие согласуют заранее.
6. Место складирования под крышей или хотя бы под укрытием — фильтры и щит нельзя оставлять под дождём.

Если автопоезд не проходит, рабочая схема — перегруз: длинномер и тяжёлые агрегаты приходят на полуприцепе до удобной точки, а дальше короткой машиной в два-три рейса. Это добавляет работы и стоимости, но дешевле, чем везти профили гнутыми или ломать въезд.

Приёмка и типовые повреждения

Принимают по упаковочному листу, с осмотром каждого места. Что смотрят в первую очередь: кромки и плоскость панелей, целость стеклопакетов ворот, обшивку моноблока и посадку рамок фильтров, сухость упаковки фильтровальных матов, наличие всех пакетов крепежа. Вмятины на панелях и трещины на стекле фиксируют в акте сразу, с фотографиями и указанием номера места.

Типовой набор повреждений при неправильной перевозке выглядит так: вдавленные следы от ремней на панелях, замятые концы профилей, разбитое стекло ворот, продавленная обшивка моноблока, намокшие фильтры, рассыпанный крепёж. Все шесть пунктов предотвращаются подкладками, прокладками, правильной очерёдностью загрузки и обрешёткой — то есть на этапе погрузки, а не на дороге.

От чего зависит стоимость перевозки камеры

Основные факторы: длина самого длинного элемента, общий вес отправки и требуемый тип кузова. Длинномер 7–8 м сразу означает полуприцеп 13,6 м — короткая машина не вариант. Второй блок — погрузо-разгрузочные работы: нужна ли машина с манипулятором, сколько человек на выгрузку, есть ли техника у получателя.

Добавляют стоимость перегруз на короткую машину из-за узкого въезда, обрешётка хрупких мест, ожидание на площадке и необходимость разделить отправку на два рейса. Снижают — заранее подготовленная площадка, своя техника и люди, нормальный упаковочный лист от поставщика. В «100% Позитиff» расчёт делают после списка позиций с габаритами и весом, потому что по формулировке «камера покрасочная, одна штука» посчитать нечего.

Частые вопросы

Покрасочная камера едет одной машиной или несколькими?

Комплект камеры для легкового автомобиля обычно укладывается в один полуприцеп 13,6 м: панели пачками, профили связками, моноблок и мелочь сверху. Камеры для грузового транспорта длиной 15–17 м почти всегда разделяются на две и более отправки. Решение принимается по списку позиций с габаритами и весом, а не по названию модели.

Почему нельзя везти панели на ребро, так ведь компактнее?

Сэндвич-панель в положении на ребро не несёт нагрузку: тонкая облицовка выгибается, и на ходу панель приобретает волну, которую видно в собранной камере. Правильно — плашмя, пачками по 5–10 штук на подкладках с шагом 1,0–1,5 м. Это занимает больше площади пола, но зато панели доходят без деформаций.

Что будет, если перевозить моноблок вентиляции без фиксации крыльчатки?

Вал вращается свободно, и подшипник всю дорогу получает ударную нагрузку в одной точке — повреждение проявляется не сразу, а через месяцы шумом и повышенной вибрацией. Фиксация занимает около десяти минут: клин или стяжка между лопатками и корпусом через мягкую прокладку. Сам моноблок при этом крепится только за раму основания, не за обшивку.

Нужен ли манипулятор на выгрузке?

Если у получателя есть погрузчик от 3 т, манипулятор не нужен: моноблок и воротные блоки снимает погрузчик, панели снимают вручную силами 2–3 человек. Если техники на площадке нет, машину заказывают с краном-манипулятором. Разгружать моноблок на 700 кг вручную или по доскам нельзя — это заканчивается погнутой рамой.

Как не потерять мелкие позиции при перевозке?

Все мелкие места собирают в подписанные ящики или пакеты и вносят в упаковочный лист отдельными строками. Пересчёт делают дважды: при погрузке и при выгрузке, с отметкой в обоих экземплярах. Крепёж, уплотнители и переходники теряются чаще всего, а остановка монтажа из-за пакета саморезов — самая обидная.

Можно ли выгрузить камеру прямо в цех?

Только если автопоезд проходит во двор и высота ворот позволяет. Для 16,5-метрового автопоезда нужен нормальный радиус поворота и площадка 15–20 м под длинномер. В плотной застройке рабочая схема — перегруз на короткую машину в удобной точке и два-три рейса до цеха.

Что делать с фильтрами, если доставка зимой или в дождь?

Фильтровальные маты и кассеты везут только в заводской упаковке, в сухой зоне кузова, без нагрузки сверху. Намокший или слежавшийся мат теряет пропускную способность, и камера не выйдет на расчётный воздухообмен. На площадке получателя для них заранее готовят место под крышей — оставлять их на улице нельзя даже на одну ночь.

Кто отвечает за вмятины на панелях — перевозчик или монтажники?

Разделить просто: вмятины, зафиксированные в акте приёмки при выгрузке, относятся к перевозке, всё обнаруженное позже — к хранению и монтажу. Поэтому панели осматривают по кромкам и плоскости сразу, до отъезда машины, и фотографируют дефекты с номером места. Сравнение с фото при погрузке снимает спор за минуту.
