Перевозка асфальтобетонного завода (АБЗ) по частям

Асфальтобетонный завод переезжает не как единица техники, а как комплекс из нескольких десятков узлов разной массы и геометрии. Даже компактный мобильный АБЗ производительностью 60–80 т/ч в разобранном виде — это сушильный барабан длиной под десять метров, смесительная башня, несколько бункеров, битумные цистерны, дымовая труба, фильтр-циклон, конвейеры-питатели и целая гора эстакад, лестниц, кабельных лотков и мелкого крепежа. Задача перевозчика здесь не «подать трал», а разложить завод на рейсы так, чтобы на новой площадке монтаж пошёл сразу, а не ждал неделю нужную секцию.

ТК «100% Позитиff» занимается грузоперевозками по России и СНГ с 2008 года, у нас свой автопарк и партнёры в регионах. Перевозку АБЗ мы считаем не «за машину», а за комплект рейсов: логист проходит по ведомости узлов, разносит их по типам платформ, отмечает, где получается негабарит, и только после этого называет ориентир по срокам и стоимости. Заявки принимаем круглосуточно, заявку оформит любой из логистов — Эдуард, Елена, Константин или Марат.

Ниже — практика перевозок: из чего состоит завод, какие узлы выходят за габарит и по какому именно параметру, сколько в среднем получается рейсов, чем везут каждый тип узла, как готовят оборудование к демонтажу и в каком порядке отправлять узлы, чтобы монтажники на площадке не простаивали.

Из чего состоит АБЗ и что придётся везти отдельно

Перед расчётом рейсов нужна ведомость узлов с габаритами и массами. Если такой ведомости нет, её составляют по месту: обмеряют каждый узел рулеткой и лазерным дальномером, массы берут из паспорта установки или из таблички на узле. Опираться на «примерно как у соседей» нельзя: у заводов одной производительности, но разных производителей разница по длине барабана доходит до двух метров, а по массе башни — до десяти тонн.

Горячая часть

Это самые тяжёлые и самые неудобные по геометрии узлы:

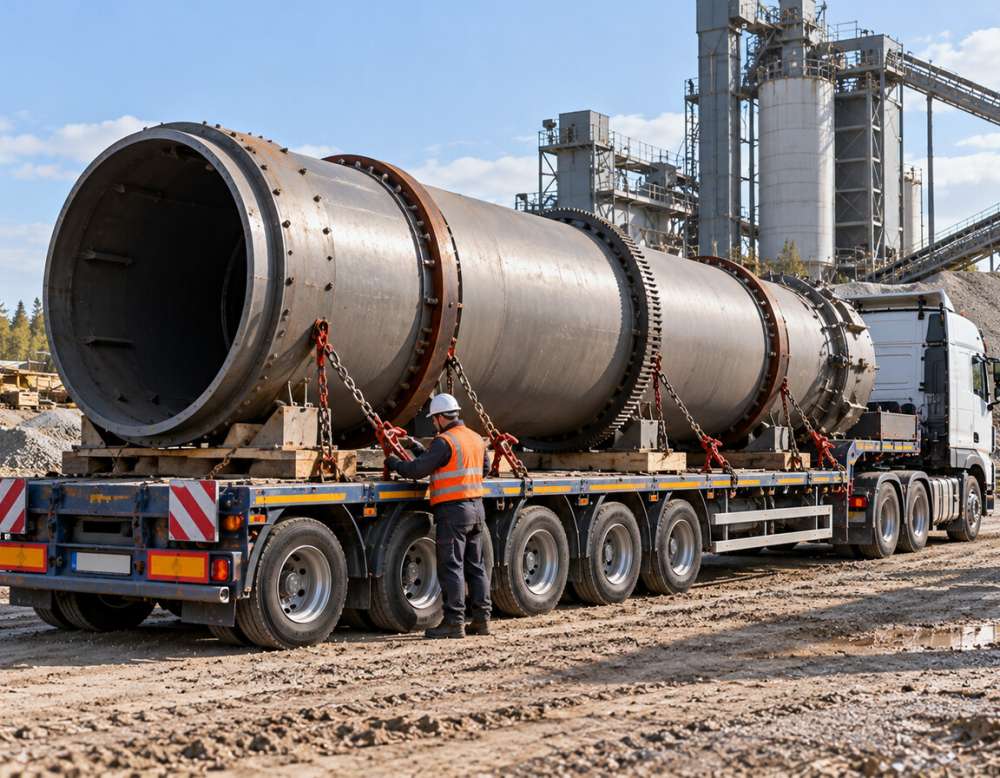

• Сушильный барабан — диаметр 2–2,5 м, длина 8–11 м вместе с горелочным узлом и опорными бандажами. Масса 9–18 т. Везётся отдельным рейсом почти всегда.
• Смесительная башня — мешалка, сито, весовые бункеры, элеватор. Либо едет одним блоком высотой 3–4 м и массой 12–20 т, либо разбирается на мешалку, грохот и каркас башни.
• Бункеры горячего хранения готовой смеси — ширина 3–3,5 м, высота 3–4 м, масса 6–14 т в зависимости от объёма. Пустая ёмкость — «лёгкий негабарит»: вес невелик, а габарит большой.
• Битумные цистерны — объём 30–60 м³, длина 8–12 м, диаметр 2,5–3 м, масса пустой цистерны 6–12 т. Утеплённый корпус с рубашкой обогрева боится точечной нагрузки.
• Дымовая труба — диаметр 0,8–1,4 м, длина секций 6–12 м. Если труба цельная, это длинномерный негабарит.
• Фильтр-циклон и рукавный фильтр — корпус 2,5–3,5 м по ширине, высота до 6–8 м, масса 4–10 т.

Холодная часть и транспортёры

• Бункеры холодного хранения инертных материалов — 4–6 отсеков, в сборе ширина 6–9 м. Везут посекционно: одна секция 2,5–3 м по ширине, 2–5 т.
• Конвейеры-питатели и сборный транспортёр — длина ферм 8–18 м, масса 1,5–6 т. Длина — главный ограничитель.
• Элеватор минерального порошка, шнеки, силос пыли — силос диаметром 2,5–3 м и высотой 8–12 м обычно едет отдельным рейсом.

Вспомогательные узлы и мелочь

Пульт управления (операторская кабина) — это обычно блок-бокс 2,4×6 м, масса 2–4 т, внутри шкафы автоматики. Сюда же эстакады, лестницы, площадки обслуживания, ограждения, компрессор, насосные группы, кабельные барабаны, трубопроводы битума с обогревом. По объёму мелочь занимает одну-две бортовые машины, но без неё пуск завода невозможен, поэтому в ведомости она идёт отдельными позициями, а не «прочее».

Какие узлы идут как негабарит и по какому параметру

Негабарит определяется не массой узла, а выходом за разрешённые габариты автопоезда по ширине, высоте, длине или по осевым нагрузкам. По узлам АБЗ картина обычно такая:

• Сушильный барабан — негабарит сразу по двум параметрам: по длине (8–11 м свеса на прицепе может и не быть, но вместе с горелкой и рамой сборка перестаёт укладываться в стандартную площадку) и по высоте за счёт диаметра 2–2,5 м, уложенного на ложементы поверх платформы.
• Бункеры — по ширине. Пустая ёмкость шириной 3–3,5 м не влезает в 2,55 м, а положить её «на бок» часто нельзя: тонкая стенка без рёбер сминается.
• Дымовая труба и конвейерные ферма — по длине. Секция 12 м и больше требует длинномера и, как правило, разрешения.
• Смесительная башня в сборе — по высоте и ширине одновременно, иногда ещё и по массе на ось.
• Фильтр-циклон — чаще по ширине; при перевозке «лёжа» — по высоте.

Ниже — ориентировочная сводка по типовому мобильному заводу средней производительности. Цифры усреднённые: конкретные габариты всегда берутся с объекта.

Узел	Примерные габариты, м	Масса, т	Тип машины	Негабарит
Сушильный барабан с горелочным узлом	9,5 × 2,6 × 2,5	12–18	Низкорамный трал	Да, по длине и высоте
Смесительная башня в сборе	6,0 × 3,2 × 3,8	14–20	Трал с заниженной площадкой	Да, по ширине и высоте
Бункер горячего хранения смеси	5,0 × 3,2 × 3,4	7–12	Трал или площадка с кониками	Да, по ширине
Секция бункера холодного хранения	4,5 × 2,8 × 2,6	2,5–5	Бортовой полуприцеп	Да, по ширине (незначительно)
Битумная цистерна 40 м³ (пустая)	9,0 × 2,6 × 2,8	7–10	Трал или площадка	Да, по высоте
Фильтр-циклон, корпус	4,0 × 3,0 × 3,2	5–9	Трал	Да, по ширине
Дымовая труба, секции	12,0 × 1,2 × 1,2	1,5–3	Длинномер	Да, по длине
Конвейер-питатель, ферма	14,0 × 1,2 × 1,4	2–4	Длинномер	Да, по длине
Элеватор минерального порошка	10,0 × 1,4 × 1,6	2–4	Длинномер или площадка	Да, по длине
Пульт управления (блок-бокс)	6,0 × 2,4 × 2,6	2–4	Бортовой полуприцеп, манипулятор	Нет
Эстакады, лестницы, ограждения	до 6,0 × 2,4 × 2,2	3–6 (пакетом)	Тент или открытый борт	Нет
Крепёж, трубопроводы, кабель, насосы	паллеты и бухты	2–5	Тент 82 м³	Нет

Сколько рейсов нужно на один завод

Мобильный АБЗ производительностью 60–110 т/ч обычно разбивается на 10–15 рейсов. Логика простая: мобильная установка изначально спроектирована под перевозку, часть узлов стоит на собственных шасси или на транспортных рамах, бункеры холодного хранения складываются, башня компактнее. Негабарит там есть, но предсказуемый.

Стационарный завод той же производительности даёт от 18 до 35 рейсов и больше. Причины:

• узлы рассчитаны на монтаж на фундаменте и не имеют транспортных рам — под каждый приходится варить ложементы или подставки;
• башня, силосы и бункеры выше и шире, их режут или разбирают на большее число частей;
• больше металлоконструкций обвязки: эстакады, галереи транспортёров, площадки обслуживания, которые у мобильного завода интегрированы в блоки;
• больше трубопроводов битума с обогревом и кабельной продукции, то есть ещё одна-две машины «мелочи».

Дополнительно на число рейсов влияет география. Если по маршруту есть участки с ограничением по ширине или мосты с ограничением по нагрузке, часть узлов приходится дробить сильнее: выгоднее сделать два рейса в габарите, чем один негабаритный с согласованием на месяц.

Чем везут узлы АБЗ

Низкорамный трал

Основная машина под барабан, башню, фильтр и тяжёлые бункеры. Высота погрузочной площадки 0,35–0,9 м даёт запас по высоте: узел диаметром 2,5 м укладывается в общую высоту около 3,4–3,6 м, что сильно упрощает согласование. Грузоподъёмность рабочих тралов 20–60 т, под узлы АБЗ почти всегда достаточно 20–40 т.

Площадка с кониками и бортовой полуприцеп

Коники держат от бокового смещения цилиндрические узлы — цистерны, секции трубы, обечайки. Бортовой полуприцеп длиной 13,6 м закрывает секции бункеров, пульт, короткие конвейеры, пакеты металлоконструкций.

Длинномер

Под трубу и фермы транспортёров нужна машина с раздвижной рамой или прицеп-роспуск: 14–18 м полезной длины. Свес сзади маркируется щитками и фонарями; при длине автопоезда более 20 м нужно разрешение.

Тент и манипулятор

Тент 82–120 м³ забирает крепёж, кабель, трубопроводы, запчасти, насосы. Манипулятор удобен под пульт управления и мелкие блоки, когда на площадке нет крана: кран-балка машины сама снимет 3–5 т на вылете 4–5 м.

Демонтаж и подготовка узлов к отправке

Демонтаж — зона ответственности монтажной или сервисной организации, которая работает с заводом, либо собственной службы владельца. Перевозчик демонтаж не выполняет: это пусконаладочные работы с обвязкой, электрикой и битумными коммуникациями. Но перевозчик обязан прийти на объект до разборки и сказать, в каком виде он сможет узел забрать, — иначе получается классическая ситуация, когда барабан сняли и положили на землю так, что его потом не подхватить стропами.

Фотофиксация и маркировка

Перед разборкой каждый узел и каждое соединение фотографируют: общий вид, узлы стыковки, положение датчиков, разводка кабеля, номера клеммников. Фотографии складывают в один альбом по номерам узлов из ведомости. Дальше:

• на каждый узел наносят несмываемую маркировку — номер по ведомости, вес, точки строповки;
• крепёж каждого стыка снимают в отдельный пакет или ящик с тем же номером; шпильки, пальцы, прокладки по разным стыкам не смешивают;
• фланцы и ответные фланцы помечают парно, чтобы на монтаже не искать «что к чему»;
• кабельные концы бирочат по схеме, а не «запомним».

Это не формальность. На практике половина простоев при монтаже после переезда — не из-за транспорта, а из-за потерянного крепежа и неподписанных кабелей.

Защита патрубков, датчиков и уязвимых частей

Перед погрузкой с узлов снимают всё, что выступает и может быть сломано: термопары, датчики уровня, манометры, концевики, лампы, стеклянные уровнемеры. Снятое пакуют отдельно. То, что снять нельзя, закрывают деревянными или металлическими щитками. Патрубки и фланцы закрывают транспортными заглушками или зашивают фанерой — внутрь барабана и цистерны не должны попасть вода, песок и грязь. Горелку с форсунками, если она съёмная, везут отдельно в обрешётке. Футеровку и рубашку обогрева на цистернах закрывают от механических ударов: порванный утеплитель придётся менять.

Крепление, разрешения и сопровождение

Крепление на платформе

Цилиндрические узлы — барабан, цистерна, силос — ставят на деревянные ложементы, выпиленные по радиусу, и фиксируют поперечными ремнями или цепями через прокладки. Главное правило: опирание по корпусу в двух-трёх точках по длине, а не по одной, иначе обечайка идёт овалом. Опоры ставят под кольца жёсткости или под опорные бандажи, если они есть.

Листовые узлы — бункеры, корпуса фильтров — крепят от смещения упорами, приваренными или прижатыми к платформе, плюс крест-накрест ремнями. Тонкостенные элементы не стягивают цепью напрямую: под цепь обязательно идёт деревянная или резиновая прокладка, иначе остаётся вмятина. Металлоконструкции — эстакады, лестницы — вяжут пакетами с прокладками между ярусами и обязательно с поперечным и продольным упором.

Разрешения на негабарит

На негабаритные и тяжеловесные рейсы оформляется специальное разрешение на перевозку. Порядок простой по смыслу: перевозчик подаёт заявление с габаритами, массами, осевыми нагрузками и маршрутом; владельцы дорог по маршруту согласовывают проезд; при превышении нагрузок считается вред дорогам, который оплачивается. По практике рынка в 2026 году ориентиры по срокам такие:

• узел с умеренным превышением по ширине или высоте, маршрут в пределах федеральных трасс — от 5 до 12 рабочих дней;
• маршрут с участками региональных и местных дорог, несколько балансодержателей — 2–4 недели;
• тяжеловесный рейс с проверкой мостов и возможным обследованием сооружений — от 1 до 2 месяцев.

Поэтому заявку на перевозку АБЗ подают не за три дня до демонтажа, а параллельно с решением о переезде. Пока идёт согласование, демонтаж успевают закончить. Мы берём оформление разрешений на себя: по ведомости узлов понятно, какие рейсы согласовывать, а какие уходят в габарите без согласования.

Машина прикрытия

Автомобиль прикрытия с проблесковым маячком и опознавательным знаком идёт, когда габариты превышают пороговые значения по ширине или длине автопоезда, а также когда это прямо указано в разрешении. Практически по узлам АБЗ прикрытие почти всегда нужно под барабан, башню и широкие бункеры, и почти никогда — под мелочь и пульт. Иногда по условиям согласования добавляется сопровождение подразделением ГИБДД; это тоже прописывается в разрешении, и перевозчик организует его сам.

Порядок отправки узлов под монтаж

Неправильная очередь рейсов стоит дороже, чем лишний трал. Если первым привезти барабан, он ляжет на землю и будет ждать, пока зальют и наберут прочность фундаменты под опоры, а потом его придётся перецеплять краном второй раз. Рабочая последовательность такая:

1. Рама, опорные конструкции, закладные и анкерные группы — всё, что ставится первым и часто требует подливки или выставления по уровню.
2. Бункеры холодного хранения и конвейеры-питатели — узлы «на входе» в технологическую цепочку, они занимают много места и ставятся до того, как площадка забьётся.
3. Сушильный барабан — на готовые опоры, сразу с крана на место, без промежуточной укладки на землю.
4. Смесительная башня, элеватор, силос пыли — высотная часть, монтаж с крана по секциям.
5. Фильтр-циклон, дымовая труба — после башни, труба ставится последней из высотного.
6. Битумные цистерны и насосные группы, трубопроводы с обогревом.
7. Пульт управления, кабель, обвязка, лестницы и площадки обслуживания.

На практике логист согласовывает график с монтажниками и фиксирует его в заявке: дата подачи машины, узел, окно разгрузки. Если монтаж идёт быстрее плана, рейсы подтягивают; если встал — машину не гонят в простой. Статус по каждому рейсу сообщает логист по телефону или в переписке; онлайн-отслеживания по ссылке у нас нет, и мы его не обещаем.

Подъезд, разгрузка и площадка

До первого рейса площадку проверяют по четырём пунктам: ширина въезда и радиус поворота для автопоезда 16–20 м, покрытие (трал с грузом 25 т на размокшем грунте садится), наличие габаритных препятствий — провода, ворота, навесы, — и место под временное складирование узлов.

Кран нужен практически всегда. Узлы АБЗ не самоходные, своим ходом с трала не сходят, и единственный способ снять барабан или башню — краном за проушины. Ориентиры по грузоподъёмности: под мелочь и пульт достаточно манипулятора 5–10 т; под бункеры и цистерны — автокран 25–50 т; под барабан и башню с установкой на опоры — 50–100 т с учётом вылета. Кран заказывает либо владелец завода вместе с монтажниками, либо мы по отдельной договорённости. Важно, чтобы кран и машина стояли в одном окне: трал, ждущий крана полдня, идёт в счёт как простой.

Разгрузку планируют так, чтобы узел ставился ближе к месту монтажа и не перекладывался дважды. Под тяжёлые узлы на мягком грунте подкладывают дорожные плиты или шпальные клетки.

Сроки, цена и документы

Сроки

Сам перегон по рынку обычно занимает: до 500 км — 1–2 суток, 500–1500 км — 2–4 суток, свыше 2000 км — 4–7 суток. Для негабаритного рейса к этому добавляется ограничение по времени движения: часть маршрутов согласовывают только в светлое время, часть — с объездами. Поэтому негабаритный узел идёт в среднем на 30–50% дольше габаритного по тому же маршруту. Весь переезд завода — это обычно 3–8 недель от первого рейса до последнего, и основную часть этого срока занимает не дорога, а согласование разрешений и темп демонтажа с монтажом. Это ориентир по рынку, а не гарантированный срок.

Из чего складывается цена

• тип и количество машин: трал дороже бортового полуприцепа примерно в 1,5–2,5 раза на том же плече;
• степень негабарита: каждый лишний параметр превышения добавляет и согласование, и стоимость;
• оформление разрешений и плата за вред дорогам при тяжеловесном рейсе;
• машины прикрытия и, если требуется, сопровождение;
• простои на погрузке и разгрузке сверх нормативного окна;
• обратное плечо: если из региона нет попутной загрузки, «пустой» ход закладывается в тариф;
• страхование груза — считается от объявленной стоимости узлов;
• сезон: зимой и в период весенних ограничений по нагрузкам тарифы выше.

Ориентиры по рынку на 2026 год: трал по маршруту до 500 км — примерно от 90 000 ₽ за рейс, бортовой полуприцеп на том же плече — от 45 000 ₽, длинномер под трубу и фермы — от 55 000 ₽. Комплексный переезд мобильного АБЗ на 10–15 рейсов на плече 700–1000 км в сумме обычно укладывается в диапазон 1,2–2,5 млн ₽ с разрешениями и прикрытием. Это ориентир: точная цифра считается по ведомости узлов и маршруту.

Документы

На каждый рейс оформляется договор-заявка, транспортная накладная, по завершении — акт и счёт. Прочие документы готовим по требованию. Отправляем по ЭДО или на e-mail, оригиналы — почтой или с водителем. Для юрлиц работаем по безналичному расчёту по счёту, для физлиц — карта или перевод. Груз страхуем, по заказу даём отчётность.

Частые ошибки при перевозке АБЗ

• Считать завод «одной перевозкой». Без ведомости узлов нельзя ни посчитать цену, ни понять, сколько разрешений оформлять.
• Начинать демонтаж до расчёта рейсов. Узел, разобранный «как получилось», часто приходится дорабатывать под погрузку.
• Экономить на ложементах. Барабан или цистерна, положенные на голую платформу, получают овал и вмятины, которые потом мешают сборке.
• Класть крепёж «в одну бочку». Разбор пакета шпилек и пальцев на объекте занимает дни.
• Не закрывать патрубки. Песок и вода внутри барабана и битумной линии — это промывка и чистка на новой площадке.
• Привозить барабан раньше фундамента. Двойная перецепка краном дороже лишних суток хранения у отправителя.
• Подавать заявку на разрешение за неделю. На сложном маршруте согласование занимает месяц и больше.
• Не проверять подъезд. Автопоезд 20 м, не вписавшийся в поворот, разворачивается часами, и это простой.

Частые вопросы

Можно ли перевезти АБЗ без разборки?

Полностью собранный завод не перевозится — ни стационарный, ни мобильный. Мобильные установки спроектированы под перевозку, но и они едут блоками: отдельно барабан, отдельно башня, отдельно бункеры и цистерны. Минимум, до которого реально довести мобильный завод, — это 10–15 грузовых мест. Стационарный разбирается глубже, до 18–35 рейсов, потому что его узлы рассчитаны на монтаж на фундаменте и не имеют транспортных рам. Попытка «сэкономить на рейсах», везя узел крупнее допустимого, упирается в согласование: чем больше габарит, тем дольше и дороже разрешение, и в итоге два рейса выходят быстрее одного.

Какой узел самый проблемный в перевозке?

Сушильный барабан. Он одновременно тяжёлый (12–18 т), длинный (8–11 м) и крупный в диаметре (2–2,5 м), то есть даёт негабарит сразу по двум параметрам и требует низкорамного трала с запасом по высоте. Плюс он не терпит неправильного опирания: ложементы ставят под опорные бандажи или кольца жёсткости, минимум в двух-трёх точках по длине. Второй по сложности — смесительная башня в сборе: к негабариту по ширине и высоте часто добавляется неудобный центр тяжести, из-за чего схему крепления считают отдельно, а не берут типовую.

Сколько времени занимает получение разрешения на негабарит?

По практике рынка умеренное превышение по ширине или высоте на маршруте по федеральным трассам согласуется за 5–12 рабочих дней. Если в маршруте есть региональные и местные дороги с несколькими балансодержателями, срок растёт до 2–4 недель. Тяжеловесный рейс, где нужна проверка мостов и, возможно, их обследование, может согласовываться от месяца до двух. Сроки зависят от загруженности согласующих органов, поэтому мы запускаем оформление сразу после получения ведомости узлов и маршрута, параллельно с демонтажом, а не после него. Это ориентир, а не гарантия.

Кто делает демонтаж узлов — перевозчик или заказчик?

Демонтаж выполняет монтажная или сервисная организация, работающая с заводом, либо собственная служба владельца: это работы с технологической обвязкой, электрикой и битумными коммуникациями. Перевозчик за них не отвечает. Но мы приезжаем на объект до разборки и согласуем, в каком виде сможем забрать каждый узел: где нужны транспортные рамы, где — проушины под строповку, какие выступающие части снять. Такой заход экономит дни: иначе узел снимают так, что его нельзя ни подхватить краном, ни уложить на платформу без доработки.

Что обязательно сделать перед разборкой завода?

Три вещи. Первая — фотофиксация: общий вид каждого узла, все стыки, положение датчиков, разводка кабеля, номера клеммников, собранные в один альбом по номерам из ведомости. Вторая — маркировка: несмываемый номер узла, его масса и точки строповки прямо на корпусе, парная метка на фланцах. Третья — крепёж: шпильки, пальцы, прокладки каждого стыка в отдельной таре с тем же номером, без смешивания. Отдельно снимают и пакуют датчики, манометры, концевики и стеклянные уровнемеры, а патрубки закрывают транспортными заглушками.

Нужен ли кран на разгрузке?

Да, практически на каждом рейсе. Узлы АБЗ не самоходные и с платформы своим ходом не сходят. Под мелочь, пульт управления и пакеты металлоконструкций хватает манипулятора 5–10 т, под бункеры и битумные цистерны обычно нужен автокран 25–50 т, под барабан и смесительную башню с установкой на опоры — 50–100 т с учётом вылета стрелы. Кран заказывают монтажники либо мы по отдельной договорённости. Главное — состыковать окна: трал, который ждёт кран полдня, идёт в счёт как простой.

В каком порядке отправлять узлы, чтобы монтаж не стоял?

Сначала рама, опорные конструкции и закладные — всё, что выставляется по уровню и требует подливки. Затем бункеры холодного хранения и конвейеры-питатели. Третьим идёт сушильный барабан: его ставят краном сразу на готовые опоры, не укладывая на землю. Дальше смесительная башня, элеватор и силос пыли, после них фильтр-циклон и дымовая труба. В конце — битумные цистерны с насосными группами, пульт управления, кабель, лестницы и площадки обслуживания. График подач логист согласовывает с монтажниками и фиксирует в заявке по датам и окнам разгрузки.

Сколько стоит перевозка завода и от чего зависит сумма?

Ориентиры по рынку 2026 года: трал до 500 км — примерно от 90 000 ₽ за рейс, бортовой полуприцеп на том же плече — от 45 000 ₽, длинномер под трубу и фермы — от 55 000 ₽. Переезд мобильного АБЗ на 10–15 рейсов при плече 700–1000 км обычно попадает в диапазон 1,2–2,5 млн ₽ с разрешениями и прикрытием. На сумму влияют: число и тип машин, степень негабарита, оформление разрешений и плата за вред дорогам, машины прикрытия, простои, наличие обратной загрузки, страхование и сезон. Точную цифру считаем по ведомости узлов и маршруту.
