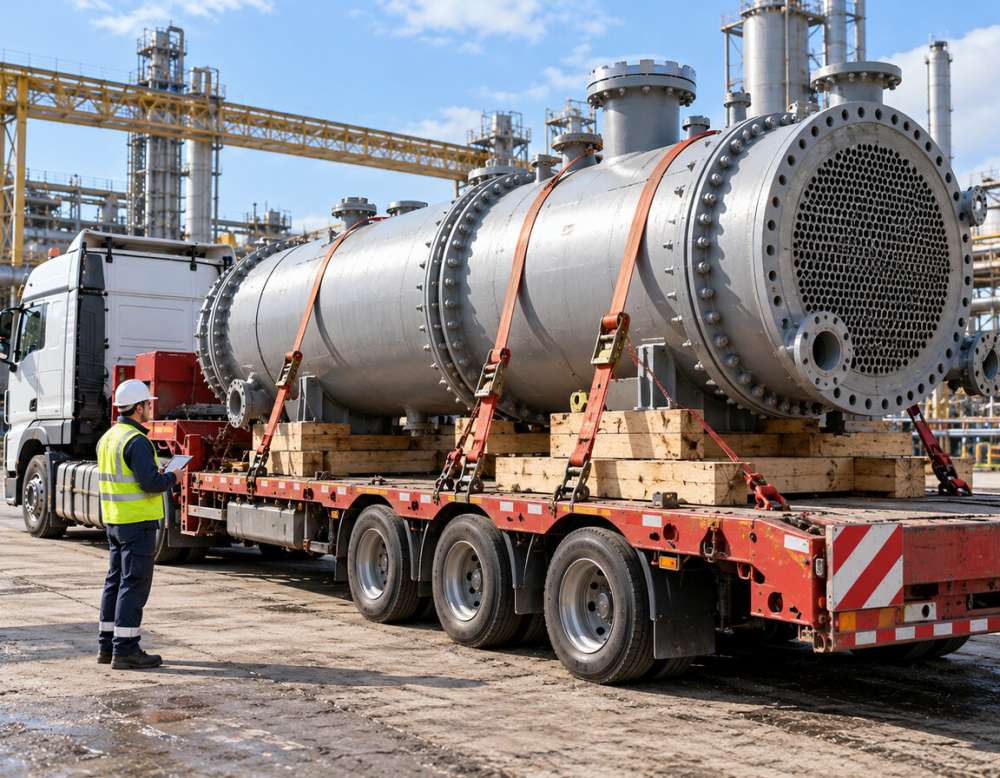

Перевозка теплообменника и аппарата воздушного охлаждения

Теплообменник — редкий случай груза, который одновременно тяжёлый и хрупкий. Кожухотрубный аппарат на 12 тонн выглядит как кусок трубы большого диаметра и производит впечатление неубиваемого изделия, но внутри у него трубный пучок из тонкостенных трубок, развальцованных в трубных решётках. Достаточно уложить корпус на платформу не туда, где надо, и после перевозки аппарат даст течь по вальцовке. С аппаратами воздушного охлаждения история другая: там снаружи оребрённые трубы с алюминиевыми ламелями, которые мнутся от любого касания стропой.

ТК «100% Позитиff» перевозит оборудование по России и СНГ с 2008 года, у нас свой автопарк и партнёры в регионах. Теплообменные аппараты мы считаем отдельной категорией: заявка начинается не с вопроса «сколько весит», а с вопроса «где у него опорные седла и что снято с патрубков». Приём заявок круглосуточно, оформит любой из логистов — Эдуард, Елена, Константин или Марат.

Ниже — практика: какие бывают аппараты, какие габариты и массы встречаются чаще всего, почему АВО почти всегда негабарит, как правильно опирать и крепить корпус, что снять и чем заглушить перед погрузкой, как грузить краном и что обязательно проверить при приёмке на объекте.

Типы теплообменных аппаратов и что в каждом уязвимо

Кожухотрубный теплообменник

Самый распространённый тип в нефтехимии, энергетике и ЖКХ. Цилиндрический кожух, внутри пучок трубок, по торцам трубные решётки и распределительные камеры. Длина от 1,5 до 9 м, диаметр кожуха 325–1600 мм, масса от 0,5 до 20 т и выше. Уязвимые места: вальцовка трубок в решётке, перегородки пучка, фланцевые разъёмы камер и плавающая головка у аппаратов типа ТП. При продольной перегрузке пучок идёт вперёд, перегородки гнутся, трубки получают прогиб и потом не держат давление.

Пластинчатый теплообменник

Пакет гофрированных пластин толщиной 0,4–0,8 мм, стянутых между неподвижной и подвижной плитами шпильками. Масса от 50 кг у бытового до 3–5 т у промышленного. Уязвимость в самом пакете: если стяжка ослабла, пластины смещаются, уплотнения выдавливаются, и после сборки аппарат течёт по стыкам. Размер сборки (расстояние между плитами) — паспортная величина, её нужно замерить до перевозки и после.

Аппарат воздушного охлаждения (АВО)

Секция оребрённых труб, вентиляторный блок с приводом, диффузор, несущая рама, иногда жалюзи. Ширина секции 3–4,5 м, длина 6–12 м, высота в сборе до 3,5–4 м, масса секции 4–15 т. Главная уязвимость — алюминиевое оребрение: ламели мнутся от удара, от затяжки ремня без прокладки, от того, что на секцию наступили. Помятые ламели — это потеря теплопередачи, и восстановить их на объекте почти невозможно.

Воздушный конденсатор и моноблочные агрегаты

Конденсатор воздушного охлаждения — по сути тот же АВО, только с коллекторами под пар. Моноблоки идут в сборе с вентиляторами, электрикой и рамой, их габарит по ширине 2,2–3,6 м, масса 1,5–8 т. Для них критична жёсткость рамы: моноблок, закреплённый не за раму, а за обшивку, перекашивает, и после этого вентиляторы начинают цеплять диффузор.

Габариты, масса и когда появляется негабарит

По кожухотрубным аппаратам негабарит возникает в основном по длине и, реже, по высоте: диаметр кожуха 1,2–1,6 м плюс высота ложементов и платформы дают 3–3,5 м общей высоты — это уже предмет согласования. Аппарат длиной 9 м укладывается на обычный полуприцеп, но вместе с камерами и опорными седлами выходит за 13,6 м редко.

С АВО иначе: ширина секции 3–4,5 м — это негабарит сразу и всегда, потому что разрешённая ширина автопоезда 2,55 м. Поставить секцию «на ребро» можно не всегда: трубный пучок рассчитан на горизонтальное опирание, и вертикальная установка допускается только по указанию изготовителя и со специальной транспортной рамой. Поэтому АВО почти в каждом случае едет как негабаритный груз, с разрешением и, при превышении порога по ширине, с машиной прикрытия.

Тип аппарата	Габариты, м	Масса, т	Тип машины	Требования к опиранию
Кожухотрубный, Ду 325–600	3,0–6,0 × 0,7 × 0,7	0,8–3	Тент, открытый борт	2 ложемента под обечайку по седлам
Кожухотрубный, Ду 800–1000	6,0–8,0 × 1,1 × 1,2	4–9	Бортовой полуприцеп, площадка	2–3 ложемента, упор от продольного смещения
Кожухотрубный, Ду 1200–1600	7,0–9,0 × 1,7 × 1,8	10–20	Низкорамный трал	3 ложемента по кольцам жёсткости, свес не более 1 м
Пластинчатый промышленный	1,2–2,5 × 0,8 × 2,0	0,3–5	Тент, борт с обрешёткой	Опора на штатную раму, вертикально, без крена
АВО, одна секция	6,0–9,0 × 3,2 × 1,2	4–9	Трал или площадка (негабарит)	Опора под раму секции, не под трубный пучок
АВО с вентиляторным блоком в сборе	9,0–12,0 × 4,5 × 3,5	10–15	Низкорамный трал (негабарит)	Опора только под продольные балки рамы
Воздушный конденсатор, блок	4,0–8,0 × 2,4–3,6 × 2,2	1,5–8	Борт, трал при ширине от 3 м	Опора под раму, фиксация диффузора
Трубный пучок отдельно	4,0–9,0 × 0,8–1,5 × 0,8–1,5	1–8	Борт с обрешёткой, площадка	Опора под трубные решётки, не под трубки
Крышки, камеры, плавающая головка	до 2,0 × 1,8 × 1,8	0,2–2,5	Тент, обрешётка	Поддон, фиксация фланца от удара

Массу и габариты всегда берут из паспорта аппарата или замеряют по месту. Разница между «по каталогу» и «по факту» возникает из-за изоляции, опорных седел, транспортной рамы и привалочных фланцев, и она легко набегает на 200–400 мм по каждому измерению — то есть ровно на столько, чтобы габаритный рейс внезапно стал негабаритным.

Почему теплообменник — хрупкий груз при большой массе

Прочность аппарата рассчитана на внутреннее давление и на опирание в штатных точках после монтажа. Транспортные нагрузки другие: вертикальные удары на стыках и ямах, продольные при торможении, поперечные в повороте. Разрушаются при этом не кожух и не рама, а внутренние элементы, которые заказчик увидит только на гидравлических испытаниях.

• Трубный пучок. Трубки диаметром 16–25 мм и стенкой 1–2 мм держатся перегородками через каждые 300–600 мм. Если аппарат лежит на платформе всей длиной и платформа играет, прогиб кожуха передаётся на пучок, и трубки получают остаточную деформацию.
• Вальцовка в трубных решётках. Продольный удар расшатывает развальцованные концы. Признак — течь по решётке при испытаниях, которую невозможно устранить без перевальцовки.
• Оребрённые трубы АВО. Алюминиевая ламель мнётся давлением руки. Ремень, затянутый прямо по оребрению, оставляет полосу смятых ламелей шириной 50–70 мм; это прямая потеря площади теплообмена.
• Пластины пластинчатого аппарата. Толщина 0,4–0,8 мм, при ослабленной стяжке они «дышат» и выдавливают уплотнения из канавок.
• Деформация от неправильного опирания. Самая частая и самая дорогая. Две опоры, поставленные не под седла, а под середину и под торец, дают изгибающий момент, от которого обечайка овалится, фланцы уходят из плоскости, а пучок перестаёт вытаскиваться.

Отдельно про массу: аппарат может быть тяжёлым и при этом «пустым» с точки зрения жёсткости. Кожух Ду 1400 с толщиной стенки 12–16 мм весит много, но на изгиб в пролёте 8 м работает как тонкая труба. Поэтому расчёт опор делается по длине, а не по весу.

Опирание: ложементы под обечайку и запрет опоры на трубную часть

Базовое правило: аппарат опирается на корпус, а не на трубную часть и не на патрубки. Под кожух подкладывают деревянные ложементы, выпиленные по радиусу обечайки с охватом 90–120 градусов. Дерево мягче металла, оно распределяет нагрузку по дуге и не оставляет вмятин. Ложементы ставят:

• в местах штатных опорных седел — это точки, на которые аппарат рассчитан по проекту;
• если седел нет — под кольца жёсткости или под трубные решётки, где кожух усилен;
• минимум две опоры, при длине от 6 м — три, свес консоли за крайнюю опору не более 1–1,2 м;
• на одной высоте, выставленные по уровню: разновысокие ложементы создают тот же изгиб, от которого мы защищаемся.

Чего не делают никогда: не кладут аппарат на патрубки и штуцера, не опирают на распределительные камеры, не ставят опору ровно посередине единственной точкой, не подкладывают под корпус металлические подставки без деревянной прослойки. Для трубного пучка, который везут отдельно, опоры ставят строго под трубные решётки и промежуточные перегородки, никогда — под сами трубки.

Для АВО ложементы не нужны: секция опирается на собственные продольные балки рамы, и платформа подпирается только под них. Любая опора под трубным пучком секции — это гарантированно смятые ламели.

Подготовка аппарата к перевозке

Транспортные заглушки на патрубки

Все патрубки, штуцера и фланцевые разъёмы закрывают транспортными заглушками: металлические на болтах по штатным отверстиям, либо пластиковые по диаметру, либо фанера с прокладкой на шпильках. Цель двойная — не пустить внутрь воду, песок и грязь и защитить привалочную плоскость фланца от забоин. Забитый фланец на объекте придётся протачивать, а это ремонт с демонтажом. Резьбовые штуцера закрывают пробками, а не изолентой.

Плавающая головка, крышки и камеры

У аппаратов с плавающей головкой подвижная часть пучка должна быть зафиксирована от перемещения: либо штатными транспортными стяжками, либо распорками по указанию изготовителя. Если аппарат идёт в разобранном виде, крышки, камеры и плавающую головку снимают, маркируют парно с корпусом, крепёж каждого разъёма складывают в отдельную тару с тем же номером, а сами детали везут на поддоне или в обрешётке, с фиксацией фланцев от удара.

Штуцера, датчики и приборы

Снимают всё, что выступает и ломается: манометры, термометры, термопары, уровнемеры, импульсные трубки, предохранительные клапаны, воздушники. Снятое упаковывают отдельно с биркой. То, что не снимается, закрывают деревянными щитками или обносят каркасом из бруса, чтобы стропа или борт не пришли по прибору. Электрику АВО — двигатели вентиляторов, клеммные коробки, кабель — закрывают от влаги и фиксируют, чтобы не болталась на ходу.

Изоляция и покрытие

Если аппарат в изоляции, её защищают от смятия: обшивка из тонкой стали сминается и потом не ложится на место. Под ремни и в местах опирания обязательно жёсткие подкладки, распределяющие нагрузку по изоляции. Свежеокрашенные аппараты везут только после полного высыхания покрытия, иначе ремень снимет краску полосой.

Крепление на платформе и погрузка краном

Крепление

Корпус фиксируют поперечными ремнями через ложементы, плюс продольными упорами, прибитыми или прижатыми к платформе перед и за опорами. Правила:

• под каждый ремень в месте контакта с корпусом — прокладка: войлок, резина, доска, уголок из бруса;
• цепь напрямую по корпусу не применяют — цепь концентрирует нагрузку в точке и оставляет вмятину на обечайке и прорубает изоляцию; цепями крепят раму или ложементы, а не сам аппарат;
• продольное смещение держат упоры, а не натяжение ремней: ремень работает на прижим, а не на удержание 12 тонн при торможении;
• ремни не затягивают «до упора»: пережатый корпус в изоляции и оребрение АВО портятся именно от избыточного натяжения;
• на АВО ремни пускают только по рамным элементам, никогда по трубному пучку и диффузору.

Погрузка краном

Поднимают за штатные монтажные проушины или за строповочные узлы, указанные в паспорте. Если проушин больше двух или они расположены широко, стропы заводят через траверсу: она даёт вертикальные ветви и снимает сжимающую нагрузку с корпуса. Без траверсы стропы под углом создают поперечное усилие, которое складывает секцию АВО и овалит тонкостенный кожух.

Если проушин нет, строповка идёт мягкими текстильными полотенцами под обечайку в местах усиления, с подкладками по кромкам. Стальной канат напрямую по корпусу не применяют. За патрубки, штуцера, фланцы камер и за трубный пучок поднимать нельзя ни в каком варианте. Центр тяжести проверяют пробным подвесом на 100–200 мм: если аппарат уходит в крен, стропы перецепляют до подъёма на высоту.

Пластинчатый теплообменник: особый случай

Пластинчатый аппарат везут в собранном виде, но с проверенной стяжкой. Порядок такой:

1. До погрузки замеряют размер сборки — расстояние между неподвижной и подвижной плитами. Паспортное значение записывают в документы; оно же проверяется при приёмке.
2. Стяжные шпильки затягивают равномерно по схеме «крест-накрест», до паспортного размера сборки, не больше и не меньше. Перетяжка так же вредна, как ослабление: она давит уплотнения.
3. Аппарат ставят вертикально на штатную раму, как он работает. Класть пакет плит набок без указания изготовителя нельзя — пластины провисают под собственным весом.
4. Собирают обрешётку из бруса: нижний поддон под раму, вертикальные стойки, верхняя обвязка. Обрешётка принимает удары и держит аппарат от опрокидывания.
5. Крепят ремнями за раму и за обрешётку, с прокладками. Патрубки закрывают заглушками, присоединительные фланцы — щитками.
6. Мелкие аппараты (до 300–500 кг) ставят на паллету и крепят стрейчем плюс ремнями; при сборном рейсе — обязательно в жёсткой обрешётке, иначе соседний груз придёт по плитам.

Разборный пластинчатый аппарат, который едет комплектом (плиты отдельно, рама отдельно), требует отдельной упаковки пластин: пакетами по 20–50 штук, с прокладками, в деревянной таре, с маркировкой порядка сборки. Перемешанный порядок пластин — это переборка всего пакета на объекте.

Приёмка на объекте: что проверять

Осмотр делают до подписания накладной, при водителе, и при любом сомнении фиксируют замечания прямо в документе. По практике смотрят:

• Оребрение АВО — проходят по всей площади секции: полосы смятых ламелей, вмятины, следы ремня, загнутые кромки. Помятый участок фотографируют с линейкой в кадре.
• Следы удара по корпусу — вмятины на обечайке, сколы краски до металла, деформация опорных седел и рамы.
• Фланцы и привалочные плоскости — забоины, риски, следы от стропы. Заглушки должны стоять на месте, а не валяться на платформе.
• Течь и следы влаги — подтёки под аппаратом, вода в камерах, иней или конденсат внутри патрубков.
• Геометрия — прямолинейность корпуса, плоскость фланцев, у пластинчатого — размер сборки по сравнению с записанным при отправке.
• Комплектность — снятые приборы, крышки, крепёж по описи, количество тары.

Претензия по скрытому дефекту, который выявился на гидроиспытаниях, рассматривается на основании акта и фотоматериалов до погрузки и после выгрузки. Поэтому фотофиксация у отправителя — не бюрократия, а единственный способ потом разобраться, где возник дефект. Груз мы страхуем, и для страхового случая этот комплект фотографий и акт — основной документ.

Сроки, цена и документы

Сроки

Габаритный аппарат по рынку обычно идёт: до 500 км — 1–2 суток, 500–1500 км — 2–4 суток, свыше 2000 км — 4–7 суток. Негабаритный АВО добавляет к этому время на согласование разрешения — по практике 5–12 рабочих дней при умеренном превышении по ширине и маршруте по федеральным трассам, 2–4 недели при участках региональных дорог и нескольких балансодержателях. Движение по разрешению часто ограничено светлым временем суток, поэтому негабаритный рейс идёт в среднем на 30–50% дольше габаритного. Это ориентир по рынку, а не гарантированный срок.

Из чего складывается цена

• масса и габариты: трал под аппарат Ду 1400 дороже бортового полуприцепа в 1,5–2,5 раза на том же плече;
• негабарит: оформление разрешения, плата за вред дорогам при тяжеловесном рейсе, машина прикрытия;
• подготовка груза: ложементы, обрешётка, заглушки, щитки — если изготавливаем мы, это отдельная позиция;
• погрузка и выгрузка: нужен ли манипулятор или автокран, кто его предоставляет;
• простой сверх нормативного окна на погрузке и выгрузке;
• обратная загрузка: отсутствие попутного груза закладывается в тариф;
• страхование от объявленной стоимости аппарата;
• сезон и период весенних ограничений по осевым нагрузкам.

Ориентиры по рынку на 2026 год: кожухотрубный аппарат до 5 т на плече до 500 км — примерно от 40 000 ₽, аппарат 10–20 т на трале на том же плече — от 90 000 ₽, негабаритная секция АВО шириной 3,5–4 м — от 130 000 ₽ с учётом разрешения и прикрытия, пластинчатый аппарат до 1 т в обрешётке сборным грузом — от 15 000 ₽. Точная цифра зависит от маршрута, массы, степени негабарита и условий погрузки.

Документы

На рейс оформляем договор-заявку, транспортную накладную, по завершении — акт и счёт; прочие документы по требованию. Отправляем по ЭДО или на e-mail, оригиналы — почтой или с водителем. Юрлицам — безналичный расчёт по счёту, физлицам — карта или перевод. По заказу даём отчётность. Статус рейса сообщает логист по телефону или в переписке.

Частые ошибки

• Везти аппарат «как трубу» — на голой платформе, без ложементов по радиусу.
• Опирать на патрубки, камеры или трубную часть, а не на корпус в местах усиления.
• Крепить цепью напрямую по обечайке или по оребрению АВО.
• Не поставить заглушки: внутрь попадает вода и песок, фланцы получают забоины.
• Поднимать без траверсы при широко разнесённых проушинах.
• Не замерить размер сборки пластинчатого аппарата до отправки — потом нечем доказать, что стяжка ушла.
• Считать ширину АВО по каталогу, забыв про раму и коллекторы: 3,2 м «по паспорту» превращаются в 3,6 м по факту.
• Заказывать негабаритный рейс за три дня: разрешение не успевает оформиться.

Частые вопросы

Почему аппарат воздушного охлаждения почти всегда негабарит?

Из-за ширины. Секция АВО имеет ширину 3–4,5 м, а разрешённая ширина автопоезда — 2,55 м, поэтому превышение возникает на любом маршруте, независимо от массы. Поставить секцию «на ребро», чтобы вписаться в габарит, обычно нельзя: трубный пучок рассчитан на горизонтальное опирание, и вертикальная перевозка допускается только по прямому указанию изготовителя и со специальной транспортной рамой. Отсюда и порядок работы: под АВО сразу планируем трал, оформление разрешения и, при превышении порога по ширине, машину прикрытия.

Почему нельзя положить теплообменник прямо на платформу?

Потому что кожух на изгиб работает как тонкостенная труба, а внутри него трубный пучок с перегородками. На голой платформе аппарат опирается произвольными точками, и при движении прогиб платформы передаётся на корпус. Результат — овальность обечайки, уход фланцев из плоскости, остаточный прогиб трубок и расшатанная вальцовка в трубных решётках. Поэтому под корпус ставят деревянные ложементы, выпиленные по радиусу с охватом 90–120 градусов, строго в местах штатных опорных седел, колец жёсткости или трубных решёток, выставленные по уровню.

Сколько ложементов нужно и какой допустим свес?

Минимум две опоры, при длине аппарата от 6 м — три. Свес консоли за крайнюю опору не должен превышать 1–1,2 м: длинный свес на неровностях работает как рычаг и даёт изгибающий момент на обечайку. Ложементы ставят на одной высоте и выставляют по уровню — разновысокие опоры создают ровно тот перекос, от которого мы защищаемся. Если у аппарата есть штатные опорные седла, опоры совмещают с ними; если нет, ищут кольца жёсткости или зоны трубных решёток. Опирать на патрубки, распределительные камеры и трубную часть нельзя.

Можно ли крепить корпус цепями?

Цепью крепят раму, ложементы и транспортные конструкции, но не сам корпус. Цепь концентрирует нагрузку в точке контакта: на обечайке остаётся вмятина, на изоляции — прорубленный след, на оребрении АВО — полоса смятых ламелей. Корпус фиксируют текстильными ремнями и обязательно через прокладки — войлок, резину, доску или уголок из бруса. При этом удержание от продольного смещения обеспечивают упоры, прижатые или прибитые к платформе перед и за опорами, а не натяжение ремней: ремень работает на прижим, а не на удержание десятка тонн при торможении.

Что нужно снять с аппарата перед перевозкой?

Всё выступающее и хрупкое: манометры, термометры, термопары, уровнемеры, импульсные трубки, предохранительные клапаны, воздушники. Снятое упаковывают отдельно с бирками по описи. Патрубки, штуцера и фланцевые разъёмы закрывают транспортными заглушками — металлическими на болтах, пластиковыми по диаметру или фанерой с прокладкой; резьбовые штуцера глушат пробками. У аппаратов с плавающей головкой подвижную часть пучка фиксируют штатными стяжками или распорками. Если крышки и камеры снимаются, их маркируют парно с корпусом, а крепёж каждого разъёма складывают в отдельную тару с тем же номером.

Как грузить теплообменник краном?

Только за штатные монтажные проушины или строповочные узлы, указанные в паспорте. Если проушины разнесены широко, стропы заводят через траверсу — она даёт вертикальные ветви и снимает с корпуса сжимающее усилие; без траверсы наклонные стропы складывают секцию АВО и овалят тонкостенный кожух. При отсутствии проушин строповка идёт мягкими текстильными полотенцами под обечайку в зонах усиления, с подкладками по кромкам; стальной канат напрямую по корпусу не применяют. Поднимать за патрубки, штуцера, фланцы камер и за трубный пучок нельзя. Перед подъёмом делают пробный подвес на 100–200 мм и проверяют крен.

Что проверить при приёмке аппарата на объекте?

Осмотр делают до подписания накладной, при водителе. Смотрят оребрение АВО по всей площади — полосы смятых ламелей, вмятины, следы ремня; корпус — вмятины на обечайке, сколы краски до металла, деформацию опорных седел; фланцы и привалочные плоскости — забоины и риски, наличие заглушек на месте; признаки течи и влаги — подтёки, вода в камерах, конденсат внутри патрубков; геометрию — прямолинейность корпуса и плоскость фланцев, у пластинчатого аппарата размер сборки против записанного при отправке; комплектность снятых приборов и тары по описи. Замечания вписывают в документ и фотографируют с линейкой в кадре.

Сколько стоит перевозка теплообменника?

Ориентиры по рынку 2026 года: кожухотрубный аппарат до 5 т на плече до 500 км — примерно от 40 000 ₽; аппарат 10–20 т на трале на том же плече — от 90 000 ₽; негабаритная секция АВО шириной 3,5–4 м — от 130 000 ₽ с учётом разрешения и машины прикрытия; пластинчатый аппарат до 1 т в обрешётке сборным грузом — от 15 000 ₽. На сумму влияют масса и габариты, степень негабарита и стоимость согласования, изготовление ложементов и обрешётки, наличие крана на погрузке и выгрузке, простои, обратная загрузка, страхование от объявленной стоимости и сезон. Точную цифру считаем по паспортным данным аппарата и маршруту.
