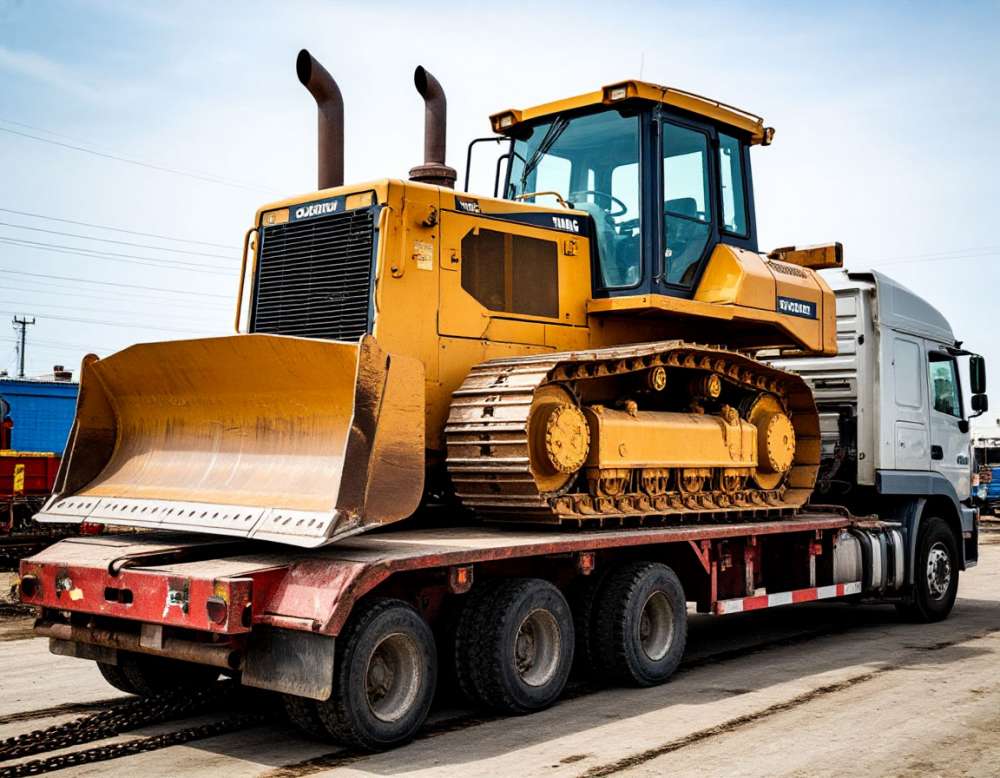

Перевозка бульдозера: вес, отвал и нагрузка на ось

Бульдозер — груз, который почти не оставляет перевозчику свободы выбора. Если трактор при коротком плече ещё можно перегнать своим ходом, то гусеничная машина такой возможности не имеет: она не может легально двигаться по дорогам с твёрдым покрытием. Стальные траки продавливают и рвут асфальт, а на бетоне оставляют сколы, за которые владелец дороги выставляет претензию. Поэтому вопрос формулируется не «везти или гнать», а «на каком трале и с каким разрешением».

Вторая особенность — масса. Рабочий диапазон бульдозеров на российских стройках и в карьерах — от 13 до 40 тонн, отдельные машины доходят до 50 и выше. Это сразу выводит автопоезд за предел полной массы 44 тонны и переводит рейс в разрешительный режим. Разница между трактором на 15 тонн и бульдозером на 30 тонн не в два раза, а качественная: меняется число осей трала, схема размещения, сроки согласования и состав документов.

Третья — отвал. Ширина отвала у средних машин 3,0–3,4 метра, у тяжёлых 4,0–4,3 метра, и это при норме по ширине 2,55 метра. Отвал почти всегда шире гусениц, то есть именно он определяет, попадёт рейс в негабарит по ширине или нет. Отсюда главный технический вопрос подготовки: снимать отвал или везти в сборе и платить за сопровождение.

Ошибка, которая стоит дороже всего, — поздняя подача заявки. Разрешение на негабаритный тяжеловес с согласованием маршрута через мосты и путепроводы оформляется не за день. Когда бульдозер нужен на объекте к понедельнику, а заявка пришла в пятницу, легальных вариантов не остаётся, и подрядчик либо сдвигает график, либо начинает искать способы, которые заканчиваются остановкой машины на весовом контроле.

Мы работаем с 2008 года по России и СНГ, у нас свой автопарк и партнёры в регионах, поэтому под тяжёлую гусеничную технику считаем осевые нагрузки и маршрут до подписания заявки, а не после. Заявки принимаем круглосуточно, по каждому заказу ведём отчётность.

Чем бульдозер отличается от колёсной техники

Гусеничный ход

Гусеничная тележка распределяет вес по большой площади — это хорошо на грунте и плохо на платформе. Опорная поверхность трака шириной 500–700 мм при массе 30 тонн даёт на пол трала точечные нагрузки в местах опорных катков, а не ровную эпюру. Поэтому под гусеницы на деревянном или комбинированном настиле платформы кладут продольные брусья, распределяющие нагрузку, иначе пол проминается и машина «садится» в настил за первые часы рейса.

Второй момент — коэффициент трения. Стальной трак по стальному полу трала скользит заметно легче, чем резиновая шина по тому же металлу. Это значит, что при торможении бульдозер стремится поехать вперёд, и всю продольную нагрузку забирают цепи и упоры. Расчёт идёт из того, что груз при экстренном торможении создаёт усилие вперёд порядка 80% от собственного веса: для 30-тонной машины это 24 тонны, которые нужно удержать.

Масса и центр тяжести

Центр тяжести бульдозера расположен низко, и это плюс для устойчивости автопоезда. Но он смещён назад, к блоку трансмиссии и рыхлителю, а не в геометрический центр машины. Если поставить бульдозер «как встал», задние оси трала перегружаются, а седло тягача остаётся недогруженным. Схема размещения всегда считается: машину сдвигают по платформе так, чтобы нагрузка разошлась по осям в допустимых пределах.

Отвал и рыхлитель

Это не просто навеска, а два тяжёлых узла. Прямой отвал среднего бульдозера весит 1,5–2,5 тонны, у тяжёлых машин 3–4,5 тонны. Задний рыхлитель — ещё 1,5–3 тонны. Вместе они дают до 15–20% полной массы машины и заметно растягивают её по длине: бульдозер, у которого корпус 4,5 метра, в сборе с отвалом и рыхлителем занимает 6,5–7,5 метра.

Классы бульдозеров и трал под каждый

На практике машины группируют по тяговому классу базового трактора и по эксплуатационной массе. От этой пары зависит всё остальное.

Легкий и средний класс: 10–20 тонн

Тяговый класс 3–6, двигатель 90–180 л.с. Масса 10–20 тонн, ширина по гусеницам 2,2–2,7 м, ширина отвала 2,8–3,4 м, высота 2,8–3,2 м. Такая машина встаёт на трёхосный низкорамный трал с полом 0,85–0,95 м. Высота автопоезда получается 3,7–4,1 м — на границе нормы. По ширине в габарит без снятия отвала не попасть, но превышение до 3,4 м относится к той категории, где обходятся разрешением без обязательного сопровождения.

Тяжёлый класс: 25–35 тонн

Тяговый класс 10–15, двигатель 250–350 л.с. Масса 25–35 тонн, ширина по гусеницам 2,6–3,0 м, отвал 3,4–4,0 м. Здесь уже три фактора сразу выводят рейс в разрешительный режим: полная масса автопоезда, ширина и нагрузка на оси. Нужен четырёхосный низкорамный трал. Логика простая: четвёртая ось нужна не для того, чтобы выдержать вес — трёхосные тралы берут и 45 тонн, — а чтобы разложить этот вес по осям и остаться в допустимых осевых нагрузках для дорог, по которым пойдёт маршрут.

Очень тяжёлые: от 40 тонн

Машины тягового класса 25 и выше, масса 40–55 тонн, ширина отвала 4,0–4,5 м. Это уже перевозка на четырёх- и пятиосных тралах с раздвижной рамой, иногда с модульными платформами. Отвал и рыхлитель снимаются обязательно и идут отдельными грузовыми местами, часто вторым рейсом. Маршрут согласуется индивидуально, со проверкой несущей способности каждого моста по пути.

Масса бульдозера	Ширина с отвалом / по гусеницам	Тип трала и число осей	Разрешение	Что снимается
10–14 т	2,8–3,1 м / 2,2–2,4 м	низкорамный трал, 2–3 оси	по ширине, если отвал не снят	отвал по ситуации
15–20 т	3,1–3,4 м / 2,4–2,7 м	низкорамный трал, 3 оси	по ширине; по массе на грани	отвал, рыхлитель
21–28 т	3,4–3,9 м / 2,6–2,9 м	низкорамный трал, 3–4 оси	да, по массе и ширине	отвал и рыхлитель обязательно
29–35 т	3,8–4,1 м / 2,8–3,0 м	низкорамный трал, 4 оси	да, с сопровождением	отвал, рыхлитель, иногда кабина
36–45 т	4,0–4,3 м / 3,0–3,3 м	трал 4–5 осей, раздвижной	да, маршрут индивидуально	отвал, рыхлитель вторым рейсом
свыше 45 т	от 4,3 м / от 3,3 м	модульная платформа, 5+ осей	да, расчёт по мостам	разборка на узлы

Таблица показывает порядок величин по типовым машинам. Фактический подбор идёт по паспортной эксплуатационной массе и по замерам на площадке: один и тот же бульдозер с полусферическим отвалом шире, чем с прямым, на 30–50 сантиметров.

Снятие отвала и рыхлителя

Когда снимают обязательно

• Ширина с отвалом выходит за 4 метра — дальше требования к сопровождению и к маршруту резко жёстче, и снять отвал почти всегда дешевле.
• Полная масса автопоезда без снятых узлов уходит за предел, при котором маршрут вообще согласуют.
• Длина в сборе не вписывается в платформу, и свес выходит за допустимые пределы.
• Маршрут идёт через узкие участки: мосты с ограждениями, путепроводы, железнодорожные переезды с габаритными воротами.
• На выгрузке нет площадки нужной ширины для разворота и съезда машины в сборе.

Как это делается

Отвал отсоединяют от толкающих брусьев и гидроцилиндров, рукава глушат заглушками. Работа занимает 1,5–3 часа при наличии нужного инструмента и подъёмного средства: отвал на 2,5 тонны руками не перекладывают, нужен манипулятор, погрузчик или кран. Рыхлитель снимается похожим образом, но у него больше точек крепления и пальцы часто закисают — закладывайте 2–4 часа и наличие домкрата с кувалдой.

Снятый отвал везут плашмя на той же платформе, перед или за машиной, на подложке из бруса, закреплённым цепями через проушины. Если по массе или по длине не встаёт — вторым рейсом бортовой машиной или манипулятором. Важная практическая деталь: отвал и рыхлитель — это те узлы, которые на объекте надо сразу поставить обратно, значит на выгрузке тоже нужен подъём и те же 3–6 часов работы. Заказчики регулярно забывают заложить это время в график пуска.

Когда везут в сборе

Машины до 16–18 тонн с прямым отвалом шириной до 3,2 метра часто идут в сборе. Превышение ширины на 65 сантиметров относительно нормы оформляется разрешением, маршрут согласуется, но отдельной машины сопровождения при этом обычно не требуется. По деньгам и по срокам это часто выгоднее, чем два дня на разборку и сборку с привлечением крана на обеих площадках.

Трал, оси и нагрузка на ось

Это тот раздел, где бульдозер отличается от любой другой техники сильнее всего. Решает не грузоподъёмность платформы, а распределение.

Арифметика полной массы

Считается так: снаряжённая масса тягача плюс снаряжённая масса трала плюс масса груза. Типовой трёхосный седельный тягач весит 8,5–9,5 тонны. Трёхосный низкорамный трал — 11–14 тонн, четырёхосный — 14–17 тонн. Получается, что пустой автопоезд уже тянет 20–26 тонн. Предел полной массы без разрешения — 44 тонны, и простое вычитание показывает: на груз остаётся 18–24 тонны.

Отсюда понятный вывод, который стоит помнить при планировании. Бульдозер массой до 18–20 тонн ещё может пройти по массе в обычном режиме. Машина от 22 тонн выводит автопоезд за 44 тонны практически при любой комбинации тягача и платформы. Именно поэтому разрешение на тяжеловес для бульдозеров от 25 тонн — не исключение, а норма работы.

Осевые нагрузки

Вторая, более жёсткая стенка. Даже когда полная масса в пределах, превышение может возникнуть по отдельной оси. Нормы зависят от расстояния между осями в тележке и от категории дороги по допустимой нагрузке. Трёхосная тележка трала с шагом 1,3 метра работает в более строгом лимите на ось, чем одиночная ось, а дороги, рассчитанные на 6 тонн на ось, встречаются в районных сетях регулярно — и именно по ним идёт последний участок до стройплощадки.

Компонент автопоезда	Снаряжённая масса	Остаток под груз до 44 т	Практический вывод
Тягач 4х2 + трал 2 оси	7,5 + 9 = 16,5 т	27,5 т	подходит для машин до 14 т, легче по осям
Тягач 6х4 + трал 3 оси	9 + 12,5 = 21,5 т	22,5 т	рабочая схема для 15–20 т
Тягач 6х4 + трал 4 оси	9 + 15,5 = 24,5 т	19,5 т	по массе хуже, по осям лучше; 21–35 т в разрешении
Тягач 6х4 + трал 5 осей раздвижной	9,5 + 19 = 28,5 т	15,5 т	только разрешительный режим, от 36 т груза
Тягач 8х4 + модульная платформа	от 32 т в сборе	—	индивидуальный проект перевозки

Цифры снаряжённых масс — типовые, у конкретных моделей отличаются на 1–2 тонны. Вывод из таблицы один: добавление оси улучшает ситуацию по осевым нагрузкам, но ухудшает по полной массе. Поэтому схему под тяжёлую машину подбирают расчётом, а не по принципу «возьмём трал побольше».

Погрузка: аппарели или кран

Заезд своим ходом

Основной способ. Бульдозер заезжает на трал по аппарелям на первой передаче, медленно, без доворотов. Угол заезда на низкорамнике с аппарелями 10–16 градусов, на трале со съёмным гуськом — 5–8 градусов. Второй вариант для гусеничной машины предпочтительнее: на крутых аппарелях бульдозер при переломе профиля опирается на середину гусеницы, передняя часть трака зависает и машина кратковременно теряет управляемость направлением.

Главный риск — поперечный сдвиг. Гусеница шириной 600 мм на аппарели шириной 700–800 мм оставляет по 5–10 сантиметров запаса с каждой стороны. Доворот на 5 градусов в момент заезда — и трак уходит краем за аппарель. Поэтому заезд делают по прямой, с выставлением машины заранее, и обязательно под команды стропальщика с земли, который видит оба края. Доворачивать на аппарелях нельзя: на развороте гусеничная машина срезает грунт и уводит трал с места.

Погрузка краном

Применяется, когда машина не на ходу, когда площадка не позволяет выстроить прямой коридор заезда или когда бульдозер грузят в стеснённых условиях — например, снимают с фундамента или из котлована. Нужен кран с запасом по грузоподъёмности на вылете: для 25-тонной машины на вылете 6 метров это кран от 50 тонн. Стропят только за заводские проушины на раме, четырёхветвевой строп, обязательно с оттяжками, потому что груз на стропах разворачивается.

Вариант с лебёдкой трала — промежуточный. Неисправную машину, у которой катки и гусеницы крутятся, затягивают лебёдкой с усилием 10–20 тонн через полиспаст. Если трансмиссия заклинена и гусеницы не прокручиваются — ни лебёдка, ни аппарели не помогут, остаётся только кран.

Крепление гусеничной машины

Схема отличается от колёсной техники. Башмаков под колёса здесь нет, роль упоров берут на себя приваренные или прижатые к платформе брусья и клинья перед передней и за задней частью гусеницы.

Цепи

Минимум четыре цепи с храповыми натяжителями, для машин от 25 тонн — шесть-восемь. Цепи заводят за заводские транспортные проушины на раме, крест-накрест, под углом 30–45 градусов. Класс цепи подбирается по расчёту: на 30-тонную машину одна цепь должна иметь допустимую рабочую нагрузку не менее 8–10 тонн, и таких цепей нужно столько, чтобы суммарно перекрыть продольное усилие с запасом.

Упоры и настил

• Продольный настил из бруса 100×150 мм под каждую гусеницу — распределяет точечную нагрузку от опорных катков.
• Поперечные клинья спереди и сзади каждой гусеницы — забирают часть продольной нагрузки с цепей.
• Боковые упоры по краям гусениц — исключают поперечное смещение на поворотах и кренах.
• Подкладки под отвал и рыхлитель, если они везутся отдельно на той же платформе.

Подготовка самой машины

Отвал, если везётся в сборе, опускается на платформу через подкладку и фиксируется цепями отдельно от корпуса — висящий на гидроцилиндрах отвал за сотню километров разболтает крепление. Рыхлитель опускается полностью. Гидравлика ставится в нейтраль, краны блокируются. Стояночный тормоз затягивается, трансмиссия — в положение парковки. Топливо сливают до уровня четверти бака: 400 литров солярки это 340 кг и подвижный вес, который на поворотах раскачивает груз. Аккумулятор отключается массой, кабина закрывается, ключи передаются водителю трала под запись.

Натяжку цепей проверяют на первой остановке через 30–50 километров и далее на каждой стоянке. Гусеничная машина даёт просадку в настиле в первые часы рейса, и цепи ослабляются заметно сильнее, чем на колёсной технике.

Разрешение, маршрут и сроки

Для бульдозера от 22–25 тонн разрешительный режим — штатная часть перевозки, и её надо планировать так же, как закупку материалов.

Что входит в подготовку

1. Замеры и данные по машине: модель, эксплуатационная масса, габариты с отвалом и без, наличие проушин, состояние.
2. Подбор тягача и трала, расчёт полной массы автопоезда и нагрузок по осям для выбранной схемы размещения.
3. Построение маршрута с учётом категорий дорог по допустимой осевой нагрузке.
4. Проверка искусственных сооружений: мостов, путепроводов, эстакад, переездов, габаритных ворот.
5. Подача заявления и согласование с владельцами дорог и сооружений по маршруту.
6. Определение необходимости сопровождения и, при больших превышениях, его организация.

Сроки

Расчёт и подбор схемы — 1–2 рабочих дня. Получение разрешения по отработанному маршруту — 5–10 рабочих дней. Новый маршрут с мостами, которые требуют отдельного согласования, — 15–25 рабочих дней. Если владелец сооружения требует расчёт прочности с учётом фактической схемы нагрузок, срок уходит за месяц и дальше, потому что расчёт делает специализированная организация.

Сократить сроки реально двумя способами. Первый — уменьшить габарит: снять отвал и рыхлитель, убрать превышение по ширине, и тогда остаётся согласование только по массе. Второй — выбрать маршрут, по которому у перевозчика уже есть согласованные плечи: разрешение на известную дорогу оформляется быстрее, чем на новую.

Что происходит при нарушении

Негабаритный и перегруженный автопоезд без разрешения останавливают на пунктах весогабаритного контроля, в том числе автоматических. Дальше рейс встаёт до оформления, груз может быть снят с платформы, и срыв графика на объекте гарантирован. Экономия на разрешении регулярно обходится дороже самого разрешения, и это основная причина, по которой заявку лучше подавать с запасом по времени.

Выгрузка на стройплощадке

Погрузочная площадка обычно нормальная — это база или склад. Проблемы начинаются на выгрузке, потому что объект редко бывает готов принять сорокатонный автопоезд.

Требования к площадке

• Твёрдое основание под платформу: бетон, асфальт или уплотнённое щебёночное основание. Четырёхосный трал с бульдозером на свежей отсыпке садится осями.
• Ровный участок 30–40 метров в длину и 7–8 метров в ширину под выгрузку с аппарелей.
• Уклон не более 3 градусов. На уклоне бульдозер при съезде набирает ход гравитацией, и это самая частая причина повреждений на выгрузке.
• Место для разворота автопоезда: радиус 18–22 метра, либо проездная схема с выездом вперёд.
• Свободная высота: отсутствие проводов, веток и временных конструкций над местом стоянки трала.
• Если отвал везётся отдельно — подъёмное средство на площадке и место для его работы.

Что уточнить до выезда

Диспетчер спрашивает это заранее не из формальности. Как заходит последний участок: по какой дороге, какой ширины, есть ли ограничения по массе на подъездном мосту или трубе. Кто принимает технику на объекте и будет ли он там в момент прибытия. Есть ли на площадке техника для снятия отвала или её надо заказывать. Можно ли выгрузиться в выходной или в ночное время, если по маршруту действует ограничение движения днём.

Документы по рейсу стандартные: договор-заявка с описанием техники и габаритов, транспортная накладная, акт приёма-передачи, счёт. К ним — схема размещения и крепления и разрешение на перевозку с маршрутом, если рейс в разрешительном режиме. Фотофиксация до погрузки и после выгрузки делается с обеих сторон. Статус машины в пути уточняет диспетчер у водителя: онлайн-отслеживания на сайте нет. Страхование груза оформляем по запросу — для техники такой стоимости это обычная практика. Организации платят безналичным расчётом по счёту, частные заказчики — картой или переводом.

Частые вопросы

Можно ли перегнать бульдозер своим ходом на небольшое расстояние?

По дорогам с твёрдым покрытием — нет, независимо от расстояния. Стальные траки разрушают асфальт и бетон, и за повреждение покрытия предъявляют претензию владелец дороги. Внутри одной площадки или по грунтовой технологической дороге машина, конечно, перемещается сама, но любой выход на общую дорогу означает трал.

Обязательно ли снимать отвал?

Не всегда. Машины до 16–18 тонн с прямым отвалом шириной до 3,2 метра обычно везут в сборе: превышение по ширине оформляется разрешением, но отдельное сопровождение при этом чаще не требуется. Снимать обязательно, когда ширина с отвалом выходит за 4 метра, когда не проходит длина или когда маршрут идёт через узкие путепроводы и габаритные ворота.

Почему под 30-тонный бульдозер нужен четырёхосный трал, если трёхосный выдерживает 45 тонн?

Потому что ограничение идёт не по грузоподъёмности платформы, а по нагрузке на отдельную ось. Трёхосная тележка под 30-тонным грузом выходит за допустимую нагрузку на ось для дорог многих категорий, а четвёртая ось раскладывает тот же вес в допустимые пределы. При этом четырёхосный трал сам тяжелее на 2–3 тонны, поэтому полная масса автопоезда растёт — схему считают, а не выбирают на глаз.

Нужно ли разрешение на перевозку бульдозера?

Для машин от 22–25 тонн — практически всегда. Пустой автопоезд из трёхосного тягача и трёхосного трала весит 20–26 тонн, предел полной массы без разрешения 44 тонны, поэтому на груз остаётся 18–24 тонны. Плюс ширина с отвалом почти всегда выходит за 2,55 метра, и это второе основание для разрешительного режима.

Сколько времени занимает оформление разрешения?

По уже согласованному маршруту — 5–10 рабочих дней, по новому с мостами и путепроводами — 15–25 рабочих дней. Если владелец сооружения требует расчёт прочности под фактическую схему нагрузок, срок выходит за месяц. Расчёт схемы и подбор трала до этого занимают ещё 1–2 рабочих дня, поэтому заявку подают с запасом.

Как грузят бульдозер, который не заводится?

Лебёдкой трала, если гусеницы прокручиваются: усилие 10–20 тонн, при необходимости через полиспаст. Если трансмиссия или катки заклинены и машина не катится вообще, остаётся погрузка краном за заводские проушины четырёхветвевым стропом. Для 25-тонной машины на вылете около 6 метров нужен кран от 50 тонн, и под него потребуется подготовленная площадка.

Какая площадка нужна на объекте для выгрузки?

Твёрдое основание — бетон, асфальт или уплотнённый щебень; ровный участок 30–40 метров в длину и 7–8 метров в ширину; уклон не более 3 градусов; место для разворота автопоезда радиусом 18–22 метра или проездная схема. Свежая отсыпка не подходит: четырёхосный трал с грузом садится осями, и выгрузка превращается в отдельную работу по вытаскиванию платформы.

Сколько времени занимает снятие и обратная установка отвала?

Снятие отвала — 1,5–3 часа, рыхлителя — 2–4 часа, при наличии инструмента и подъёмного средства: отвал весит от 1,5 до 4,5 тонны и вручную не перекладывается. На объекте нужно столько же времени и такое же подъёмное средство для обратной сборки. Это 3–6 часов с каждой стороны, которые надо заложить в график пуска, а не вспоминать о них на выгрузке.
