Перевозка сварочного оборудования

Сварочное оборудование кажется простым грузом: инвертор весит 8–30 кг, полуавтомат — 60–120 кг, сварочный пост на тележке — 150–300 кг. Проблемы начинаются там, где к оборудованию добавляются баллоны с газом, тяжёлые источники питания на 400–600 А, сварочные тракторы, колонны и манипуляторы, роботизированные ячейки. Баллон с аргоном или смесью — это уже опасный груз класса 2, и перевозка пяти таких баллонов вместе с полуавтоматами меняет весь порядок оформления рейса.

Мы перевозим сварочное оборудование по региону, межгород и по России: инверторы и полуавтоматы, аппараты аргонодуговой и плазменной резки, сварочные посты и тракторы, трансформаторы и выпрямители, колонны и роликовые опоры, сварочные манипуляторы и позиционеры, вытяжные устройства. У нас свой автопарк и партнёры в регионах, поэтому под партию аппаратов подбирается тент или фургон, под тяжёлое стационарное оборудование — площадка с манипулятором.

Ниже — как упаковать аппараты, что делать с баллонами, почему сварочную колонну нельзя везти в сборе и какие документы нужны на приёмке.

Что везём и чем: разбивка по типам

Оборудование	Масса	Особенность	Транспорт
Инвертор MMA/TIG бытовой	5–20 кг	Хрупкая электроника	Фургон, догруз, коробка
Полуавтомат MIG/MAG 300–500 А	60–150 кг	Подающий механизм, горелка	Поддон, тент
Источник 600 А промышленный	200–450 кг	Тяжёлый, с трансформатором	Поддон, гидроборт
Сварочный трактор, автомат	80–400 кг	Направляющие, рельсы	Обрешётка, поддон
Сварочная колонна	0,8–4 т	Длинная консоль, негабарит по длине	Площадка, длинномер
Манипулятор, позиционер	0,3–10 т	Высокий центр тяжести, планшайба	Площадка, трал
Роликовые опоры (вращатели)	0,5–6 т	Пара, крепить отдельно	Площадка
Баллоны с газом	15–90 кг/шт.	Опасный груз класса 2	Спецкузов, ADR

Вес у сварочного оборудования распределён неравномерно: в источнике питания основная масса сосредоточена в трансформаторе или дросселе внизу корпуса. Это хорошо для устойчивости и плохо для крепления: корпус из тонкого металла, а внутри 150 кг железа, которое при ударе отрывается от крепёжных точек.

Упаковка аппаратов: что портится чаще всего

Самые частые повреждения при перевозке сварочных аппаратов — вырванные разъёмы, погнутые панели управления, оторванные колёса тележек и забитые разъёмы байонетного типа.

Правила упаковки простые. Все кабели, горелки и шланговые пакеты отсоединяются и укладываются отдельно, свёрнутыми в кольцо диаметром не меньше 400 мм. Горелка MIG с жёстким гусаком, оставленная подключённой, при толчке выламывает евроразъём, и это ремонт.

Разъёмы на корпусе закрываются заглушками или заклеиваются. Байонетные гнёзда — это контактная пара, забитая мусором пара греется и подгорает.

Панель управления защищается картоном или жёсткой прокладкой. Энкодеры и потенциометры выступают над панелью, и даже лёгкий прижим ремнём их ломает.

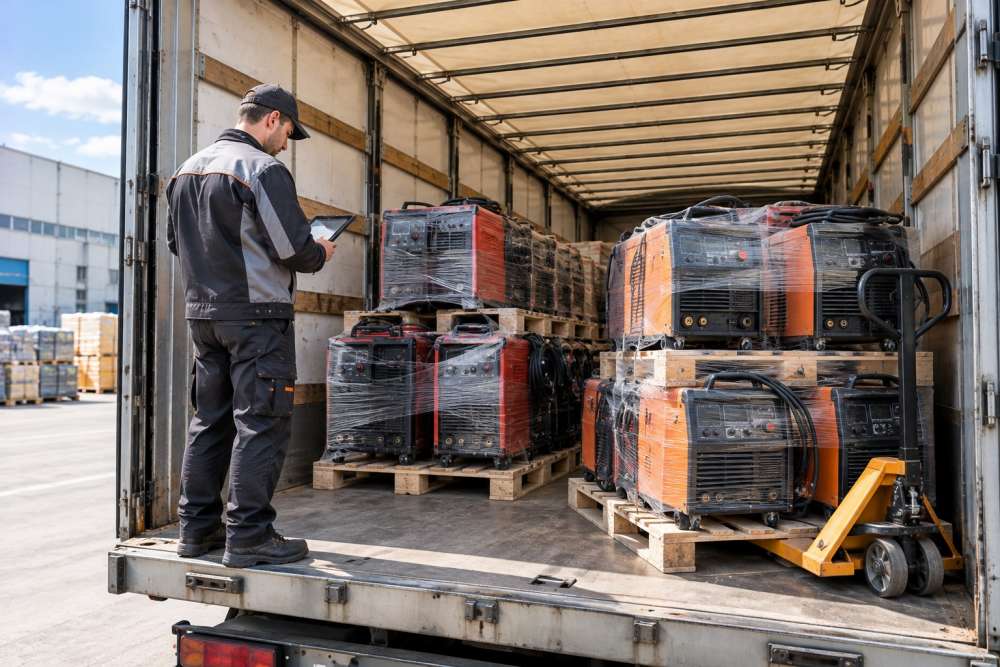

Аппарат ставится на поддон и крепится к нему стяжками или обвязкой за раму, не за ручки. Ручка на корпусе инвертора рассчитана на перенос, а не на 20 g динамической нагрузки при торможении.

Тележки сварочных постов везутся с снятыми или заблокированными колёсами. Пост на свободных колёсах в кузове катится и бьётся о борта: это самый частый источник помятых корпусов.

Подающие механизмы и блоки охлаждения, если они отделяемые, везутся отдельно. В блоке охлаждения остаётся жидкость — её сливают, если рейс идёт при отрицательных температурах, и отмечают это в документах, чтобы на объекте не включили насос на сухую.

Баллоны с газом: отдельная тема

Баллоны с аргоном, углекислотой, кислородом, ацетиленом, гелием и сварочными смесями — это опасный груз класса 2 (газы). Их нельзя просто положить в кузов вместе с аппаратами.

Что требуется. Перевозка в вертикальном положении (для ацетилена — строго вертикально) с фиксацией в стойке, кассете или контейнере-паллете. Колпаки навёрнуты, вентили закрыты. Кузов проветриваемый; закрытый фургон без вентиляции для баллонов не подходит. Маркировка транспортного средства по правилам, аварийная карточка, водитель с ДОПОГ-свидетельством.

Количество имеет значение. Небольшие партии баллонов могут перевозиться в режиме частичного освобождения от требований ADR — по ограниченным количествам, в зависимости от газа и объёма. Это считается по каждому конкретному случаю, и именно поэтому мы просим указать в заявке газ, объём баллона и количество штук, а не «несколько баллонов».

Практический вывод для заказчика: если в одной отправке идут аппараты и баллоны, чаще всего дешевле и быстрее разделить её на две. Аппараты поедут обычным тентом или догрузом, баллоны — машиной с нужным оформлением. Попытка отправить всё вместе почти всегда означает тариф ADR на всю машину.

Пустые баллоны тоже считаются опасным грузом, если не очищены и не имеют соответствующей отметки: остаточное давление и остаток газа сохраняются. «Пустой баллон» в заявке — не основание отправить его как обычный груз.

Стационарное оборудование: колонны, манипуляторы, вращатели

Сварочная колонна — это стойка высотой 3–6 м с горизонтальной консолью 3–6 м. В сборе она не входит ни в одну машину по габаритам и, главное, не выдерживает транспортной нагрузки на консоль. Колонна разбирается: стойка, консоль, основание, привод, каретка. Стойка и консоль везутся на площадке или длинномере, уложенные на подкладки через 2–2,5 м.

Манипуляторы и позиционеры имеют тяжёлую планшайбу и редуктор, расположенные высоко. Такое оборудование крепится за основание и дополнительно раскрепляется наверху, чтобы исключить опрокидывание. Планшайба фиксируется от вращения: свободно вращающийся узел на вибрации изнашивает зубья привода.

Роликовые опоры (вращатели) идут парами: приводная и холостая. Они относительно компактны, но тяжёлые и имеют узкое основание. Крепятся по отдельности, каждая со своими упорами — связанная пара при смещении тянет за собой вторую.

Для всего стационарного оборудования критична защита направляющих и зубчатых реек. Направляющая каретки — прецизионная поверхность; забоина на ней означает замену. Направляющие закрываются деревянными щитками и смазываются перед перевозкой.

Электроника и шкафы управления снимаются и везутся вертикально на поддонах. Шкаф, положенный на бок, — это смещённые клеммники и выпавшие реле.

Погрузка, выгрузка и температура

Партия аппаратов на поддонах выгружается погрузчиком или гидробортом. Один тяжёлый источник 400 кг на поддоне — гидроборт от 750 кг. Стационарное оборудование от 1 т — манипулятор или кран.

На объект сварочное оборудование часто доставляется в цех или на монтажную площадку, где нет рампы. Это решается заранее: либо машина с гидробортом, либо манипулятор, либо погрузчик заказчика.

Температура имеет значение. Сварочные аппараты не боятся холода при перевозке, но боятся конденсата при резкой смене температуры. Аппарат, привезённый с −20 °C и сразу включённый в тёплом цехе, покрывается конденсатом внутри, и возможен пробой. Правильно — выдержать оборудование 4–8 часов при температуре помещения перед включением. Это тот пункт, который мы всегда проговариваем на выгрузке в зимний период.

Блоки жидкостного охлаждения с незаменённой на зимнюю жидкость водой на морозе разрушаются: лёд рвёт радиатор и насос. Воду сливают либо заливают антифриз, и это фиксируется в акте.

Документы и приёмка

Обычный комплект: договор-заявка, транспортная накладная, при необходимости доверенность. Для баллонов — документы по опасному грузу: соответствующие записи в накладной, аварийная карточка, свидетельство ДОПОГ у водителя.

Для оборудования — паспорта, сертификаты соответствия, руководства. Для сварочных аппаратов, используемых на поднадзорных объектах, важны ещё и свидетельства об аттестации оборудования, если они есть: без них оборудование нельзя применять на аттестованных технологиях.

На приёмке проверяется: комплектность по ведомости (аппарат, кабели, горелка, подающий механизм, блок охлаждения, документация), целостность корпусов и панелей, разъёмы, отсутствие вмятин и трещин. Для стационарного оборудования — состояние направляющих и зубчатых передач.

Включать и проверять под нагрузкой сразу после доставки в холодное время нельзя — это нужно объяснить приёмщику, иначе он откажется подписывать документы до проверки. Корректная формулировка в накладной: принято по внешнему виду и комплектности, функциональная проверка после температурной выдержки.

Сроки, цена и экономия

Сроки: по региону 1–2 дня, 800 км — 2 дня, 1 500 км — 3–4 дня, 3 000 км — 6–9 дней. ADR-рейс с баллонами планируется на 1–2 дня дольше из-за подбора машины и водителя.

Цена определяется весом и объёмом, типом машины, необходимостью гидроборта или манипулятора, наличием опасных грузов в отправке и количеством точек.

Способы сэкономить: разделить отправку аппаратов и баллонов; отправить аппараты догрузом, а не отдельной машиной; пакетировать мелкие аппараты на поддоны вместо навала (это и дешевле, и сохраннее); объединить несколько заказов на один рейс; для стационарного оборудования — заранее разобрать колонны и консоли, чтобы уйти от длинномера.

Типичные ошибки

Оставляют подключённые горелки — выламывают разъёмы. Везут посты на свободных колёсах — получают помятые корпуса. Крепят ремень через панель управления — ломают энкодеры. Отправляют баллоны вместе с аппаратами без оформления — получают отказ на погрузке или штраф в пути. Включают аппарат сразу после зимнего рейса — получают пробой по конденсату. Не сливают воду из блока охлаждения — получают разорванный радиатор. Везут колонну в сборе — деформируют консоль.

Для расчёта нужны: перечень оборудования с весами и габаритами, наличие баллонов с указанием газа, объёма и количества, адреса, наличие погрузочной техники, желаемые даты.

Частые вопросы

Можно ли отправить аппараты и баллоны одной машиной?

Технически можно, но тогда весь рейс идёт по правилам перевозки опасных грузов: проветриваемый кузов, фиксация баллонов в стойках, маркировка, аварийная карточка, водитель с ДОПОГ. Это дороже, чем две отдельные отправки, поэтому обычно аппараты едут обычным тентом или догрузом, а баллоны — отдельной машиной.

Пустые баллоны — тоже опасный груз?

Да, если они не очищены и не имеют соответствующей отметки: в баллоне сохраняются остаточное давление и остаток газа. Отправить их как обычный груз на основании слова «пустой» нельзя. Исключение — баллоны, прошедшие очистку и имеющие подтверждающий документ.

Нужно ли снимать горелку и кабели?

Обязательно. Горелка MIG с жёстким гусаком, оставленная подключённой, при толчке выламывает евроразъём, а это ремонт разъёма и иногда платы. Кабели и шланговые пакеты сворачиваются в кольцо диаметром не меньше 400 мм и везутся отдельно, разъёмы на корпусе закрываются заглушками.

Можно ли включать аппарат сразу после доставки зимой?

Нет. Оборудование, привезённое с мороза в тёплое помещение, покрывается конденсатом внутри корпуса, и возможен пробой. Нужна выдержка 4–8 часов при температуре помещения. На приёмке груз принимается по внешнему виду и комплектности, а функциональная проверка проводится после выдержки.

Что делать с блоком жидкостного охлаждения?

Если в нём вода и рейс идёт при отрицательных температурах, воду нужно слить или заменить на антифриз: лёд разрывает радиатор и насос. Факт слива фиксируется в акте, чтобы на объекте не запустили насос на сухую.

Как везут сварочную колонну?

Только в разобранном виде: стойка, консоль, основание, привод, каретка. Консоль не рассчитана на транспортные нагрузки в собранном состоянии. Стойка и консоль укладываются на подкладки через 2–2,5 м на площадку или длинномер, направляющие закрываются деревянными щитками и смазываются.

Чем выгружать источник питания 400 кг?

Гидробортом с грузоподъёмностью от 750 кг или погрузчиком, если источник стоит на поддоне. Для стационарного оборудования от 1 т нужен манипулятор или автокран. Способ выгрузки согласуется при оформлении заявки — на объектах без рампы это основной источник простоя.

Что проверить при приёмке?

Комплектность по ведомости: аппарат, кабели, горелка, подающий механизм, блок охлаждения, документация и сертификаты. Дальше — целостность корпуса и панели управления, состояние разъёмов, отсутствие вмятин. Для стационарного оборудования — направляющие, зубчатые рейки, планшайбы. Замечания вносятся в накладную в день доставки с фотографиями.
