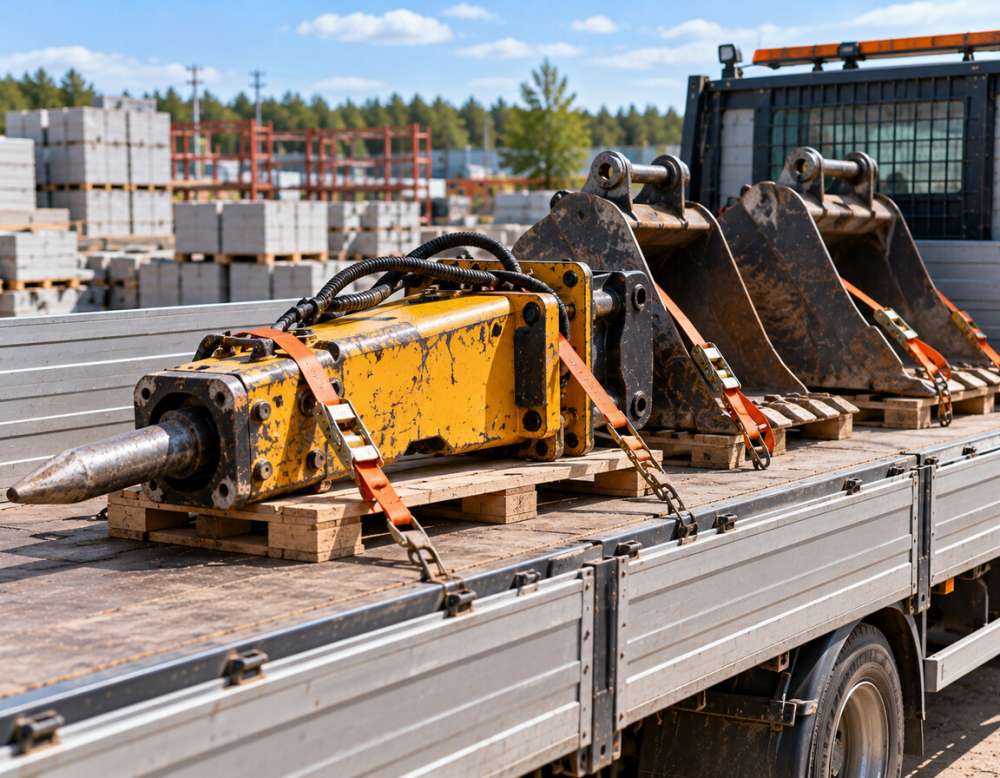

Перевозка гидромолота и навесного оборудования для экскаватора

Навесное оборудование для экскаватора — это груз, который обманывает заказчика своими размерами. Гидромолот среднего класса занимает в кузове место полтора на полтора метра, а весит столько же, сколько легковой автомобиль. Заказчик смотрит на компактный предмет и просит «газель», а по факту нужна бортовая машина с крепким полом и грузоподъёмностью не меньше трёх тонн. Ошибка в подборе транспорта на этом грузе встречается чаще, чем на любой другой строительной технике.

Транспортная компания «100% Позитиff» возит технику и оборудование с 2008 года по России и странам СНГ. Центральный офис находится на трассе М7, на объездной Казани; площадки работают в Балашихе на стыке М11 и М7, в Колпино, Первоуральске и Кстово. У нас свой автопарк и партнёры в регионах, поэтому навесное оборудование забираем и с сервисных баз, и прямо с объекта, где его сняли с экскаватора.

Ниже разбираем по пунктам: что относится к навесному, сколько весит каждый тип, как готовить гидравлику перед погрузкой, почему слив масла и заглушки на линии — обязательное условие, а не пожелание, и что проверять при приёмке. Материал для прораба, механика и снабженца, которые оформляют заявку на перевозку.

Что входит в понятие «навесное оборудование для экскаватора»

Под навесным понимают всё, что ставится на стрелу или рукоять экскаватора вместо стандартного ковша, а также сами ковши разных типов. Номенклатура широкая, и для перевозки каждая позиция ведёт себя по-своему.

• Гидромолот — самый частый предмет перевозки. Компактный, очень плотный по массе, с выступающим штоком-пикой и двумя гидравлическими рукавами.
• Гидроножницы и демонтажные кусачки — габаритнее молота, с подвижными челюстями, которые нужно сводить и фиксировать.
• Ротатор и поворотное основание — узел с подшипником и гидромотором, боится ударов по корпусу и загрязнения уплотнений.
• Грейфер — многолепестковый, в раскрытом виде занимает больше места, чем кажется; лепестки обязательно стягивают.
• Рыхлитель (риппер) — цельнометаллический клин, тяжёлый и с острым концом, который легко рвёт тент и портит деревянный пол.
• Виброплита навесная — с резиновыми амортизаторами, которые нельзя передавливать стяжным ремнём.
• Фреза (дорожная или грунтовая) — барабан с резцами, самое дорогое по стоимости повреждения.
• Ковши — скальные, планировочные, траншейные, профильные, объёмом от 0,1 до 2 кубов и более.
• Быстросъём (квик-каплер) — механический или гидравлический, едет чаще всего в комплекте с другим навесным.

Отдельная категория — расходка и мелочёвка: пальцы, втулки, переходные плиты, комплекты РВД, пики запасные, болты крепления адаптера. Это не «мелочь», которую можно забыть: без переходной плиты купленный молот не встанет на ваш экскаватор, и привезённое оборудование будет лежать до следующего рейса.

Масса гидромолота по классам и почему это важно для кузова

Гидромолоты классифицируют по массе носителя — экскаватора, на который они рассчитаны. От этого напрямую зависит и собственная масса молота, и то, какая машина нужна под перевозку.

Класс молота (носитель)	Масса молота	Габарит в сборе	Чем везём
Мини, экскаваторы 0,8–2 т	150–250 кг	до 1,2 м по длине	Грузовая «газель», каблук с бортом
Для экскаваторов 2–5 т	300–550 кг	1,2–1,6 м	Бортовая 3 т, манипулятор малой стрелы
Для экскаваторов 5–10 т	600–1100 кг	1,5–2 м	Бортовая 5 т, манипулятор 3–5 т
Для экскаваторов 12–20 т	1300–2200 кг	2–2,6 м	Манипулятор 5–7 т, бортовой тягач
Для экскаваторов 20–35 т	2500–3500 кг	2,6–3,2 м	Манипулятор 7–10 т, площадка с краном
Тяжёлые, носитель 35 т и выше	от 4000 кг	свыше 3,2 м	Бортовой полуприцеп, трал с краном на объекте

Главная особенность — не абсолютная масса, а её концентрация. Молот на 2,2 тонны опирается на площадку размером примерно 60 на 60 сантиметров. Это даёт давление на пол кузова в несколько тонн на квадратный метр — больше, чем выдерживает обычный деревянный настил бортовой машины. Поэтому под молот всегда подкладывают распределяющую опору: толстый поддон, пакет из бруса-лежней или стальной лист.

Второй момент — расположение груза относительно осей. Один компактный тяжёлый предмет, поставленный в задний свес кузова, перегружает заднюю ось при недогруженной передней. По документам машина не превышает полную массу, а по осевым нагрузкам — превышает. Поэтому молот ставят ближе к передней части грузовой платформы, над или чуть позади середины, и крепят, чтобы он не уехал назад при торможении.

Поддон, лежни и правильная точка опоры

Самая частая ошибка — положить молот прямо на пол кузова, «он же небольшой». Что происходит дальше: на первой же неровности корпус начинает работать как кувалда по настилу, доски трещат, а молот проседает и съезжает из-под ремней.

Правильная схема выглядит так. Под корпус укладывают два-три бруса сечением не менее 100 на 100 миллиметров поперёк кузова, по направлению поперечных балок рамы. Молот ставят на эти лежни так, чтобы опора была под самой массивной частью корпуса, а не под крышкой гидроблока. Если молот приехал в заводской металлической таре или на штатном транспортном поддоне — везём в ней, это уже рассчитанная опора.

Молот укладывают горизонтально, корпусом на лежни, пикой вперёд или вбок — но не упирая пику в борт. Вертикальная установка «на пику» допустима только в заводской таре-пирамиде с фиксацией: без неё молот в вертикальном положении — это опрокидывающаяся трёхтонная болванка, и один резкий маневр водителя превращает её в пробоину в борту.

Под пику и рабочий конец подкладывают отдельную подкладку из дерева или резины. Шток не должен висеть в воздухе и не должен опираться на металл кузова: от вибрации на жёсткой опоре на закалённой поверхности появляются забоины, а потом пика клинит во втулках.

Слив масла и заглушки на гидролиниях — главное требование

Это тот пункт, из-за которого чаще всего возникают претензии после перевозки. Любое гидравлическое навесное после снятия с экскаватора остаётся заполненным маслом: в корпусе молота, в аккумуляторе, в рукавах высокого давления и в каналах распределителя. На ходу, при вибрации и перепаде температуры, масло выдавливается через открытые штуцеры и быстрорасцепные муфты.

Один средний молот способен оставить в кузове от двух до десяти литров гидравлики. Это испорченный настил, испорченный тент, а если в том же рейсе едут мешки, мебель или другое оборудование — ещё и испорченный груз соседа. Перевозчик не обязан принимать к перевозке оборудование, с которого течёт, и отказ в погрузке по этой причине — нормальная практика.

Элемент	Что сделать перед погрузкой	Чем грозит пропуск
Напорная и сливная линии	Слить масло, закрутить транспортные заглушки или пробки на штуцеры	Течь в кузове, попадание грязи в гидросистему
Быстроразъёмные муфты (БРС)	Состыковать половины между собой «в кольцо» или надеть защитные колпачки	Забитые грязью уплотнения, последующая течь на экскаваторе
Рукава высокого давления	Снять или свернуть широкой петлёй и подвязать к корпусу	Перетирание об борт, залом, разрыв оплётки
Гидроаккумулятор молота	Проверить, не стравливать самостоятельно без инструкции	Повреждение мембраны при ударных нагрузках
Шток (пика)	Зафиксировать стопором, обернуть плотным материалом	Забоины на рабочей поверхности, выпадение пики
Крепёжный адаптер и проушины	Осмотреть на трещины, через них пойдут стяжки	Обрыв точки крепления в движении
Корпус и крышка	Протереть от грязи и старого масла	Невозможно отличить старую течь от новой при приёмке

Отдельно о сорбенте. Даже после аккуратного слива остатки масла выступают. Поэтому под каждое гидравлическое навесное стелют полиэтилен и подсыпают опилки или гранулированный сорбент. Это стоит копейки и снимает большую часть конфликтов.

Фиксация корпуса: сколько ремней и куда их цеплять

Крепить навесное нужно от смещения во всех направлениях — вперёд при торможении, назад при разгоне, в стороны в повороте и вверх при проезде ям. Трение о деревянный настил держит плохо: металл по дереву с остатками масла скользит почти свободно.

Рабочая схема для молота массой до тонны — четыре стяжных ремня с храповым механизмом на 2–5 тонн разрывной нагрузки, крест-накрест через корпус, с обязательными упорами из бруса впереди и позади. Для молота от тонны и выше — цепные стяжки или ремни на 5–10 тонн, плюс деревянные клинья, прибитые к настилу, чтобы груз физически не мог начать движение.

Куда цеплять нельзя: за рукава, за гидроблок, за крышку, за выступающие штуцеры, за резьбу штока. Куда можно: за штатные транспортировочные проушины, за проушины адаптера, за массивную часть корпуса через широкий текстильный ремень. Под ремень в месте перегиба через кромку корпуса подкладывают уголок или кусок транспортёрной ленты — иначе ремень перетрётся за одну поездку.

Перевозка в заводской таре и без неё

Новое навесное с завода или от дилера приходит в таре: сварная металлическая рама, деревянный ящик или усиленный поддон с крепёжными скобами. Это идеальный случай — тара рассчитана на перевозку, имеет точки для стяжек и вилочного захвата, а оборудование внутри уже отцентровано. Задача логиста — только правильно разместить тару в кузове и закрепить её, ничего не перекладывая.

Если тара утеряна или оборудование снято с машины на объекте, схему крепления собирают на месте из того, что есть: брус, поддоны, стяжные ремни, иногда сварная «седёлка» под конкретный корпус. Такой вариант требует больше времени на погрузку — на месте закладывайте не 20 минут, а час-полтора, особенно если оборудование нужно сначала снять с экскаватора.

Ещё один рабочий вариант для постоянных перевозок — сделать многоразовую транспортную рампу или кассету под свои молоты. Обходится в стоимость сварных работ, зато каждая следующая перевозка занимает минимум времени, а риск повреждений падает почти до нуля. Для сервисных центров и прокатных компаний это окупается после пятого-шестого рейса.

Ковши: укладка «зубьями вниз» и почему именно так

Ковши экскаватора кажутся самым простым грузом: прочная сварная конструкция, повредить нечего. На практике портят их регулярно, и портят не сам ковш, а зубья, адаптеры зубьев и проушины под пальцы.

Правило укладки: ковш ставят открытой частью вниз, зубьями вниз, на деревянные подкладки. При такой постановке ковш опирается на кромку и зубья через дерево, стоит устойчиво, не катается и не опирается на проушины. Если положить ковш «на спину» — он становится качалкой, которая ездит по кузову и бьёт по бортам.

Несколько ковшей складывают в штабель по принципу «от большого к малому», каждый на подкладках, с прокладкой между ярусами. Высота штабеля не более двух-трёх ковшей, иначе верхние при торможении складываются вперёд. Планировочные и профильные ковши с широкой кромкой и без зубьев кладут плашмя на лежни, стопкой до трёх штук.

Рыхлитель-риппер требует отдельного внимания: его острый клин легко протыкает деревянный пол и рвёт тент. Клин всегда разворачивают внутрь кузова и закрывают сверху щитом или куском толстой резины. То же касается бура, если он едет вместе с навесным.

Маркировка и комплектность: что теряется чаще всего

Навесное оборудование почти никогда не едет одной единицей. Вместе с молотом или ковшом в рейс идут пальцы, втулки, переходная плита, крепёжные болты, комплект РВД, иногда запасная пика и паспорта. Именно эта мелочёвка создаёт большинство проблем на приёмке: сам молот приехал, а без пальцев и плиты его не поставить.

• Мелкие детали собирайте в один закрытый ящик или ведро, а не раскидывайте по кузову. Ящик привязывайте к корпусу навесного — тогда он гарантированно приедет вместе с ним.
• Пальцы и втулки заверните в плёнку или ветошь с консервационной смазкой. Полированная поверхность пальца от трения о металл быстро получает задиры.
• Переходную плиту пометьте краской или биркой: под какой экскаватор она изготовлена. На складе одинаковые на вид плиты путают постоянно.
• Паспорта, сертификаты и схему гидроподключения передавайте водителю в файле или отправляйте отдельно электронной почтой. Бумага в кузове с маслом живёт недолго.
• На каждое место нанесите маркировку: наименование, масса, получатель. Если в рейсе несколько комплектов на разные объекты, без маркировки их разгрузят не туда.

Количество мест и их перечень указывайте в транспортной накладной подробно: не «навесное оборудование — 1 место», а «гидромолот — 1 место, ящик с крепежом — 1 место, плита переходная — 1 место». Разница становится критичной, если на приёмке чего-то не хватает.

Чем везём: бортовая машина, манипулятор или догруз

Выбор транспорта под навесное зависит от трёх вещей: массы, наличия крана или погрузчика на обоих концах маршрута и того, едет ли оборудование само или вместе с техникой.

Вариант	Когда подходит	Что учесть
Бортовая машина 3–5 т	Молот до 1 т, ковши, мелкое навесное; есть погрузчик или кран на складе	Нужна техника для погрузки и выгрузки на обоих адресах
Манипулятор (кран-борт) 5–10 т	Молот 1–3,5 т, вывоз с объекта, где нет крана	Проверить вылет стрелы и наличие места для выносных опор
Машина с гидробортом	Ковши и навесное до 1–1,5 т на поддоне	Груз должен становиться на платформу борта целиком
Догруз к экскаватору на трале	Навесное едет вместе со своей машиной	Считать общую массу трала с техникой и навесным
Бортовой полуприцеп (длинномер)	Партия навесного, несколько ковшей и молотов сразу	Подъезд фуры к складу или объекту, площадка под разворот
Сборный груз	Один-два ковша или мелкое навесное, не срочно	Обязательна жёсткая тара: сборку перегружают на терминалах

Догруз к технике — часто самый выгодный вариант. Если на объект идёт трал с экскаватором, навесное размещают на свободном месте платформы или в задней части, рядом с противоскользящими упорами. Отдельный рейс за молотом не нужен, вы платите только за то, что логист пересчитает нагрузки и добавит крепёж. Но есть ограничение: если трал уже идёт на пределе разрешённой массы, догруз не влезет — и это решается до выезда, а не на погрузке.

Подача машины и погрузка на объекте

Чаще всего навесное забирают не со склада, а с действующей стройплощадки или из сервиса. Логисту при заявке нужно знать: есть ли на месте экскаватор или погрузчик для погрузки, какой подъезд и можно ли подъехать к самому оборудованию, или машине придётся встать в пятидесяти метрах.

Если погрузка силами экскаватора — заранее договоритесь с машинистом о времени. Типичная ситуация: машина приехала, а экскаватор на другом конце площадки или в работе, и водитель ждёт два часа. Простой в такой ситуации оплачивается заказчиком, и это чистые потери на ровном месте.

Если грузит манипулятор — проверьте, где он встанет. Крану-борту нужно от двух с половиной метров ширины сбоку под выносные опоры, твёрдый грунт под ними и отсутствие провода над точкой подъёма. На раскисшем грунте опоры уходят в землю, под них нужны щиты или плиты — об этом стоит предупредить логиста, чтобы водитель взял подкладки.

Приёмка и проверка на течи

Приёмка навесного отличается от приёмки техники одним пунктом: кроме внешнего осмотра обязательно смотрят на отсутствие свежих потёков и целостность гидролиний. Это тот случай, где пять минут внимательности избавляют от спора на сотни тысяч.

1. Пересчитайте места по накладной: сам агрегат, ящик с крепежом, плита, пика, документы.
2. Осмотрите корпус и крышку: вмятины, сорванная краска, трещины в районе проушин и адаптера.
3. Проверьте заглушки на штуцерах и БРС: на месте ли, не сорвана ли резьба.
4. Посмотрите на настил под оборудованием: свежее масляное пятно означает, что где-то не держит заглушка или подтекает уплотнение.
5. Проверьте шток: свободный ход в пределах нормы, нет забоин и задиров на рабочей части.
6. Осмотрите рукава: нет протёртой оплётки, заломов, следов перетирания об борт.
7. Для ковша — целы ли все зубья, не выбиты ли адаптеры, не погнуты ли проушины под палец.
8. Для грейфера и ножниц — сходятся ли челюсти, нет ли деформации лепестков.
9. Зафиксируйте результат в акте. Если есть замечания — пишите их в накладную при водителе, с фотографиями, до того как машина уехала.

Фотофиксация на погрузке и на выгрузке — лучший инструмент в этом грузе. Снимите корпус со всех сторон, крупно штуцеры с заглушками, зубья ковша и пустой чистый настил кузова перед погрузкой. Тогда любой спор решается сравнением двух наборов фото, а не разговором «у вас текло» — «у нас не текло».

Типичные ошибки заказчиков

Собрали то, что встречается чаще всего — именно эти пункты съедают время и деньги.

• Занижение массы. «Молот небольшой, килограммов триста» — а приезжает молот на тонну двести. Машина не берёт, нужен другой транспорт, рейс срывается. Масса есть в паспорте и на шильдике.
• Не слито масло. Самый дорогой по последствиям пункт. Разбирается долго, виноватого найти сложно, если нет фото пустого кузова.
• Нет погрузочной техники. Заказчик уверен, что водитель «как-нибудь закинет» 800 килограммов. Руками это не делается.
• Забытый крепёж. Молот приехал, а пальцев нет — они остались на складе. Отдельная доставка стоит как половина первого рейса.
• Ковш «на спину». Классика, после которой ковш приезжает с погнутыми проушинами и выбитыми зубьями.
• Экономия на подкладках. Пара брусков стоит дешевле ремонта пола кузова и дешевле нового уплотнения молота.
• Заявка в последний час. Манипулятор нужного тоннажа не всегда свободен на сегодня. Сутки запаса решают проблему.

Из чего складывается стоимость перевозки навесного

Точную цифру без деталей заявки назвать нельзя — она собирается из нескольких составляющих, и каждая зависит от конкретной задачи.

• Плечо. Километраж в одну сторону и возможность загрузить машину обратно. Короткие городские перевозки считают по минимальному заказу или по часам.
• Тип машины. Бортовая 5 тонн и манипулятор 10 тонн отличаются по стоимости часа существенно — берите тот, который действительно нужен по массе.
• Работа крана. Если нужен манипулятор для погрузки и выгрузки, это отдельные часы крановой работы.
• Крепёж и материалы. Брус, поддоны, сорбент, плёнка, дополнительные стяжки — обычно входят в стоимость, но на сложном креплении оговариваются отдельно.
• Простой. Ожидание сверх согласованного времени погрузки или выгрузки. Самая управляемая со стороны заказчика статья.
• Страхование. Считается от объявленной стоимости груза. Для нового навесного от дилера — разумная трата.
• Срочность. Машина «на сегодня» дороже машины, заказанной за двое суток.

Оплата для юридических лиц — безналичным переводом по счёту, для частных заказчиков — картой или переводом. Документы оформляем полностью: договор-заявка, транспортная накладная, акт и счёт. Обмен возможен через ЭДО или электронную почту, оригиналы отправляем почтой либо передаём с водителем. По каждому заказу ведём отчётность, груз страхуем, заявки принимаем в любое время суток — о статусе машины логист сообщает по телефону или в мессенджере.

Что спросит логист при заявке

Чтобы расчёт был точным с первого раза, подготовьте ответы на эти вопросы. Обычно это занимает пять минут и экономит полдня переписки.

1. Что именно едет: тип навесного, модель, под какой класс экскаватора.
2. Масса каждой единицы по паспорту и количество мест.
3. Габариты в сборе: длина, ширина, высота.
4. Есть ли заводская тара или поддон, или крепление собирается на месте.
5. Слито ли масло, стоят ли заглушки, кто это сделает.
6. Адреса загрузки и выгрузки — населённый пункт и характер объекта: склад, сервис, стройплощадка, частный участок.
7. Чем грузят и выгружают: кран, погрузчик, экскаватор, нужен ли манипулятор.
8. Какой подъезд, есть ли ограничения по весу и габаритам на территории.
9. Желаемая дата и временное окно, есть ли жёсткие сроки.
10. Нужна ли страховка и на какую объявленную стоимость.
11. Едет ли навесное отдельно или догрузом к технике.
12. Какие документы нужны и кто получатель — юрлицо или физлицо.

Частые вопросы

Можно ли везти гидромолот, не сливая масло?

Технически молот поедет, но масло на ходу выдавит через штуцеры и муфты. Получите испорченный настил кузова, а при сборном рейсе — ещё и залитый груз других заказчиков. Поэтому мы просим слить гидравлику и поставить транспортные заглушки до погрузки. Если слить невозможно, под оборудование стелют плёнку с сорбентом и это обязательно фиксируют в документах.

Молот весит 900 килограммов. Подойдёт обычная «газель»?

Нет. Грузоподъёмность стандартной «газели» около 1,5 тонны, но проблема не в общей массе, а в точке опоры: 900 килограммов на площадку полметра на полметра продавят деревянный пол. Под такую массу нужна бортовая машина на 3–5 тонн с крепким настилом и подкладками из бруса. Плюс встаёт вопрос погрузки — руками молот не поднять.

Как лучше везти ковш экскаватора, чтобы не повредить зубья?

Ставьте ковш открытой частью и зубьями вниз на деревянные подкладки — так он опирается на кромку через дерево и стоит устойчиво. Укладка «на спину» превращает ковш в качалку, которая бьёт по бортам и гнёт проушины. Несколько ковшей складывают от большого к малому с прокладками между ярусами, не выше трёх штук.

Нужен ли манипулятор, если у меня на складе есть погрузчик?

Если погрузчик берёт нужную массу и есть чем грузить на втором адресе, достаточно обычной бортовой машины — это дешевле. Манипулятор нужен тогда, когда хотя бы на одном конце маршрута нет грузоподъёмной техники: например, оборудование забирают с объекта или выгружают на частном участке. Уточните это при заявке, чтобы не платить за крановую работу зря.

Можно ли отправить навесное вместе с экскаватором на одном трале?

Да, это частое и выгодное решение. Навесное размещают на свободном месте платформы и крепят отдельными стяжками. Ограничение одно: общая масса трала с техникой и навесным должна оставаться в разрешённых пределах по осевым нагрузкам. Логист считает это заранее — если лимит исчерпан техникой, навесное пойдёт отдельной машиной.

Что делать, если заводская тара от молота потеряна?

Крепление собирают на месте из бруса, поддонов и стяжных ремней — это рабочий вариант, просто погрузка займёт больше времени, обычно час-полтора вместо двадцати минут. Для компаний, которые возят навесное регулярно, выгоднее один раз сварить многоразовую транспортную кассету под свои молоты: она окупается за несколько рейсов.

Как считается стоимость доставки комплекта навесного?

Из километража по маршруту, типа и тоннажа машины, часов крановой работы, если нужен манипулятор, крепёжных материалов и страховки по объявленной стоимости. Отдельно считают простой, если ожидание на погрузке превышает согласованное время. Точную сумму логист называет после уточнения массы, габаритов, адресов и условий погрузки на обоих концах.

Кто отвечает, если молот приехал с вмятиной на корпусе?

Вопрос решается сравнением состояния на погрузке и на выгрузке, поэтому мы снимаем оборудование со всех сторон перед загрузкой. Груз страхуется, и при подтверждённом транспортном повреждении компенсация идёт через страховую. Замечания нужно внести в транспортную накладную при водителе, до того как машина покинула адрес выгрузки — позже доказать происхождение дефекта почти невозможно.

Заказать перевозку

Опишите груз, адреса загрузки и выгрузки и желаемую дату — логист посчитает стоимость и подберёт машину. У нас свой автопарк и партнёры в регионах, поэтому машину находим и на популярных направлениях, и там, где транспорта мало. Работаем с юридическими лицами и с частными заказчиками, документы оформляем полностью.
