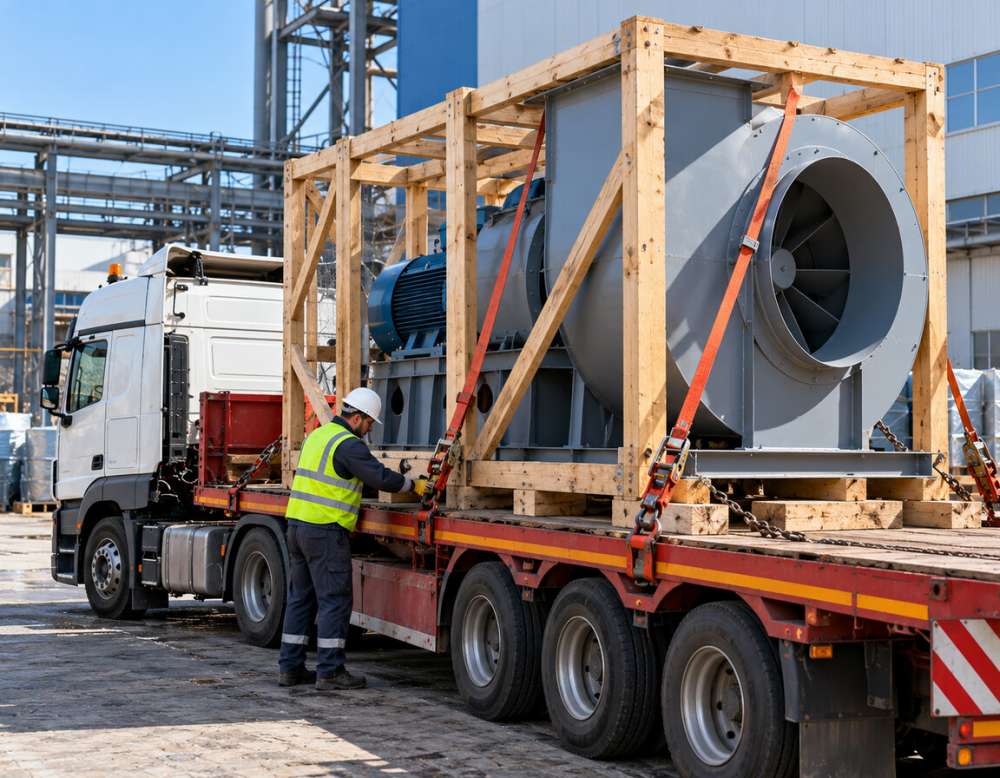

Перевозка промышленных вентиляторов и дымососов

Промышленный вентилятор и дымосос — это одна и та же машина по принципу работы и очень разная по условиям перевозки. Центробежный вентилятор гонит воздух в цех или вытягивает его из цеха, дымосос тянет горячие дымовые газы из котла в трубу. Конструктивно и тот и другой состоят из четырёх основных частей: спирального корпуса, рабочего колеса с лопатками, сварной рамы-основания и электродвигателя. И почти всегда эти части приезжают на объект разными грузовыми местами, потому что собранный агрегат везти и неудобно, и опасно для него самого.

Диапазон по весу огромный. Небольшой вентилятор для вентиляции цеха весит 300–800 килограммов в сборе. Дымосос среднего котла — 3–6 тонн. Дымосос для котла промышленной котельной или для сушильного барабана — 10–15 тонн, где одно только рабочее колесо тянет 2–4 тонны, а корпус-спираль по диаметру достигает 3–4 метров. Именно диаметр корпуса, а не вес, чаще всего определяет, какая машина поедет: спираль на 3,5 метра не влезает ни в тент, ни в изотерм, и для неё нужна открытая площадка с разрешением на негабарит по ширине.

Главная сложность при перевозке дымососа — не тоннаж и не габарит, а хрупкость. Лопатки рабочего колеса сделаны из листа 4–10 мм и приварены к диску и покрывающему диску. Колесо отбалансировано на заводе с точностью до граммов: после сборки его крутят на балансировочном станке и подваривают грузики. Один удар по кромке лопатки, одна вмятина, один изгиб покрывающего диска — и балансировка потеряна. Агрегат на объекте начнёт вибрировать, подшипники пойдут в разнос, и колесо придётся снимать и перебалансировывать. Поэтому колесо везут на отдельном поддоне, в своей плоскости, и никогда не кантуют.

Из чего состоит груз: разбивка по местам

Когда мы принимаем заявку на перевозку вентилятора или дымососа, первое, что уточняем — в каком виде груз будет на погрузке. Вариантов три: в сборе на общей раме, разобранный по узлам, либо частично разобранный (корпус отдельно, колесо с валом на раме вместе с двигателем).

Корпус-спираль — самое крупное место. Это сварная конструкция из листа 4–8 мм в форме раскручивающейся спирали, с входным патрубком по центру и выходным раструбом сбоку. Корпус у большого дымососа часто разъёмный: верхняя и нижняя половины на болтах по фланцу, что позволяет разделить груз на два более компактных места. Вес корпуса — от 200 килограммов у малого вентилятора до 5–7 тонн у крупного дымососа.

Рабочее колесо — отдельное место всегда, если оно снято. Диаметр колеса обычно на 10–20 процентов меньше диаметра корпуса: при спирали 3,2 метра колесо будет около 2,5–2,8 метра. Вес — от 30 килограммов до 4 тонн. Колесо везут посаженным на свой вал или снятым с вала, в вертикальной плоскости, закреплённым на поддоне или в деревянном каркасе.

Рама-основание — сварной профиль или швеллер с площадками под подшипниковые опоры и под двигатель. Габарит до 3,5×2 метров, вес 300 килограммов — 2,5 тонны. Рама жёсткая, её перевозка проблем не вызывает, но у неё выступающие анкерные площадки и шпильки, которые лучше закрыть, чтобы не цеплялись за соседний груз.

Электродвигатель — отдельное место почти всегда. Двигатели от 5 до 250 кВт, вес от 50 килограммов до 2 тонн. Двигатель требует сухой перевозки: обмотка, клеммная коробка, подшипники. Если по маршруту ожидается дождь, двигатель идёт под тент или в изотерм, даже когда остальные узлы поедут на открытой площадке.

Плюс мелочёвка: подшипниковые узлы, муфта или шкивы с ремнями, направляющий аппарат, виброизоляторы, гибкие вставки, мягкие патрубки, крепёж, шкаф управления. Всё это идёт в обрешётке или на поддоне и чаще всего теряется при приёмке, если комплектность не считать по упаковочному листу.

Габариты и вес: от чего считаем машину

Для расчёта нужны три цифры по каждому грузовому месту: наибольший размер, вес и способ погрузки. По вентиляторам и дымососам работает такая градация.

• Вентиляторы общепромышленные малых номеров: корпус до 1,2 метра, вес в сборе 150–600 килограммов. Едут в тенте или в небольшом фургоне, на поддоне, в сборе.
• Вентиляторы и дымососы средних номеров: корпус 1,5–2,2 метра, вес 1–4 тонны. Тент или открытая площадка, обычно в габарите, колесо отдельно.
• Дымососы крупные: корпус 2,5–3,2 метра, вес узлов 4–10 тонн суммарно. Открытая площадка или низкорамная платформа, часто негабарит по ширине.
• Дымососы и дутьевые вентиляторы для больших котлов: корпус 3,5–4 метра, общий вес до 15 тонн. Низкорамный трал, разрешение на негабарит, разбивка на два-три места.

Важный нюанс: корпус-спираль — конструкция с низкой плотностью. Трёхметровая спираль занимает на платформе место 3,5×3,5 метра, а весит при этом 4 тонны. На полуприцепе с полом на высоте 1,35 метра такой корпус даёт общую высоту около 4,5 метра, и вопрос по путепроводам встаёт сразу. Низкорамная платформа с полом 0,9–1,1 метра снимает проблему: та же спираль идёт на 4,1–4,2 метра.

Второй нюанс — неудобная форма. Спираль не стоит устойчиво ни в одном положении: у неё нет плоского основания, кроме опорных лап, которые рассчитаны на фундамент, а не на деревянный пол кузова. Поэтому под корпус собирают ложе из бруса, которое повторяет контур, или ставят корпус на транспортную раму, если изготовитель её сделал. Наличие заводской транспортной рамы сильно упрощает рейс, и мы всегда спрашиваем о ней заранее.

Какая машина нужна под вентилятор и дымосос

Выбор транспорта тут определяется комбинацией «наибольший габарит плюс требование к сухости». Логика следующая.

• Один вентилятор в сборе на поддоне до 800 килограммов — тентованная машина малой тоннажности или фургон. Удобна гидроборт или погрузка рампой.
• Комплект узлов дымососа среднего номера, общий вес до 10 тонн, наибольший габарит до 2,4 метра — тентованный полуприцеп со съёмными стойками и сдвижной крышей. Разгрузка краном сверху или манипулятором с боку.
• Корпус-спираль диаметром 2,6–3,2 метра — открытая площадка или низкорамная платформа, негабарит по ширине. Двигатель и мелочёвку при этом лучше отправить отдельной тентованной машиной.
• Корпус 3,5–4 метра, вес узлов до 15 тонн — низкорамный трал с разрешением. Колесо на отдельном поддоне на той же платформе.
• Двигатель, шкаф управления, подшипниковые узлы, направляющий аппарат — изотермический фургон или тент, если по маршруту дожди и сырость.
• Доставка на котельную в черте города — машина с манипулятором, потому что краном в тесном дворе не развернуться.

Отдельно про изотерм. Изотермический кузов берут не для температуры, а для герметичности: он не пропускает воду и пыль, и внутри нет щелей, через которые на обмотку двигателя попадёт влага. Для комплекта с электродвигателем и шкафом управления это часто правильнее, чем тент, у которого вода затекает по швам и в районе стоек.

Упаковка: обрешётка, обечайки, защита фланцев и вала

Заводская упаковка у вентиляторного оборудования сильно различается по качеству. Серийные малые вентиляторы приходят в картоне на поддоне с пленочной обмоткой — этого хватает. Крупные дымососы часто отдают «как есть»: корпус на лапах, колесо на палете из двух брусков, двигатель в целлофане. Такой груз мы доупаковываем на месте, иначе приёмка закончится акт-рекламацией.

Рабочее колесо упаковывается в деревянную обрешётку или в каркас из бруса, который принимает на себя все касания. Главное правило: ничто не должно опираться на кромки лопаток. Колесо ставят на ступицу или на диск, а лопатки остаются в воздухе. Если колесо везут на валу, вал укладывается в деревянные ложементы с вырезом, и на выступающие концы надевают защитные колпаки или обматывают их плотным картоном — посадочные поверхности под подшипники и под муфту нельзя задеть ничем твёрдым.

Обечайки — деревянные или металлические кольца-накладки, которые ставят на входной патрубок и на выходной раструб корпуса. Они не дают тонкому листу смяться от прижимного ремня и от касания с соседним грузом. На раструбе их закрепляют проволокой или стяжкой изнутри.

Фланцы закрываем всегда. На входе и выходе корпуса ставим деревянные щиты или фанеру по контуру фланца, прикрученную через монтажные отверстия. Это защищает и уплотнительную плоскость, и внутренности корпуса от попадания грязи и воды. У дымососов, которые идут на горячую сторону котла, посадочные плоскости особенно важны: негерметичный стык даст подсос воздуха и потерю тяги.

Двигатель: вал заматываем, клеммную коробку закрываем крышкой с болтами на месте, лапы ставим на брус. Если двигатель вскрывали, внутрь ничего не должно попасть — любая стружка и вода в обмотке это дорогой ремонт. Шкаф управления везём только вертикально, в заводской упаковке, с пометкой положения.

Крепление на паллетах и в кузове

Схема крепления строится из двух принципов: каждое место должно стоять на жёстком основании и каждое место должно быть зафиксировано, не будучи при этом сжатым.

Корпус-спираль ставят на ложе из бруса, повторяющее линию опорных лап или нижнюю образующую спирали. Лапы прикручивают к брусу через монтажные отверстия болтами или глухарями — это лучшее крепление из возможных, потому что груз становится единым целым с подкладкой, а подкладку уже можно крепить к платформе как угодно. Если лап нет или отверстия неудобные, собираем контурное ложе с упорами с четырёх сторон.

Жёсткое стягивание корпуса ремнями запрещено. Спираль дымососа — это тонкий лист на каркасе, и прижимной ремень через верх с полным натяжением вдавит его внутрь между рёбрами. Схема другая: груз фиксируется упорами и притягивается через точки, рассчитанные на нагрузку — лапы, монтажные уши, транспортную раму. Если прижим через корпус неизбежен, ставим обечайку или брус под ремень, распределяем давление по широкой площади и натягиваем умеренно, лучше несколькими ремнями слабее, чем одним до упора.

Рабочее колесо на поддоне крепится в вертикальной плоскости, с упорами по бокам и с двумя ремнями через ступицу или через деревянный каркас. Колесо нельзя кантовать и нельзя класть плашмя на лопатки: ни при погрузке, ни при перестановке в кузове, ни при выгрузке. Это правило мы отдельно проговариваем с грузчиками и с крановщиком, потому что интуитивно колесо кажется прочным.

Поддоны и обрешётки в кузове ставят вплотную друг к другу и к борту, пустоты заполняют распорками или пустыми паллетами. Мелочёвка в ящиках — внизу и в переднюю часть кузова, тяжёлые узлы — над осями. Двигатель никогда не ставят сверху на корпус: любой подскок кузова, и двигатель своей лапой пробьёт спираль.

После погрузки водитель фотографирует укладку и схему крепления. На первой стоянке через 20–30 километров ремни перетягиваются: дерево обрешётки садится, натяжение падает.

Погрузка и выгрузка: чем и где

На заводе-изготовителе погрузка идёт краном или мостовым краном в цехе, иногда вилочным погрузчиком, если места на поддонах. Задача перевозчика — подать машину с нужной высотой пола, проверить комплектность по упаковочному листу и проконтролировать, чтобы колесо и двигатель не положили на корпус.

Строповка корпуса — за монтажные уши или за лапы. Спираль без ушей стропится мягкими текстильными стропами под нижнюю образующую, с траверсой, чтобы стропы шли вертикально и не сжимали корпус к центру. Стальным тросом по листу спирали не работаем.

На объекте — котельная, цех, компрессорная, сушильный комплекс — разгрузка почти всегда манипулятором. Причина простая: котельная обычно стоит в плотной застройке промплощадки, внутри двора, между трубопроводами и эстакадами, и автокран туда не встаёт. Манипулятор на 7–12 тонн подъезжает, разгружает узлы по одному и ставит их на подготовленные подкладки у монтажного проёма.

Важно считать вылет стрелы, а не только грузоподъёмность. Манипулятор, который берёт 10 тонн у борта, на вылете 8 метров поднимает 1,5–2 тонны. Если колесо весит 3 тонны и стоит в глубине кузова, а подъехать можно только с одной стороны через забор, нужно либо переставить груз, либо брать технику больше. Это выясняется по фото подъезда до выезда машины, а не на площадке.

Если выгрузка внутрь здания — считаем проём. Корпус-спираль диаметром 3 метра в дверь 2,5×2,5 метра не пройдёт, и его либо заносят через монтажный проём в стене или в кровле, либо разбирают по фланцу на половины. Мы заранее спрашиваем, как планируется занос, потому что от этого зависит, в каком виде груз должен быть на погрузке.

Таблица: узлы дымососа и условия перевозки

Грузовое место	Габарит	Вес	Как везём	Чего боится
Корпус-спираль	1,2–4 м по диаметру	0,2–7 т	На ложе из бруса, лапами к подкладке	Вмятины от ремня, сжатие стропами
Рабочее колесо	0,5–3,2 м	30 кг — 4 т	Отдельный поддон, вертикально, без кантовки	Удар по лопатке, потеря балансировки
Рама-основание	до 3,5 × 2 м	0,3–2,5 т	Плашмя, под низ груза, упорами	Зацеп выступающими шпильками
Электродвигатель	0,5–2 м	50 кг — 2 т	Тент или изотерм, на лапах, на брусе	Влага в обмотке, удар по валу
Подшипниковые узлы, муфта	до 1 м	20–300 кг	Обрешётка, поддон, в передней части кузова	Пыль, забой посадочных мест
Направляющий аппарат	1–3 м	100 кг — 1,5 т	Отдельное место, фланцы под щиты	Гнутые лопатки, заклиненный привод
Шкаф управления	до 2 м по высоте	60–400 кг	Только вертикально, тент или изотерм	Влага, опрокидывание
Гибкие вставки, крепёж	мелочь	до 100 кг	Ящик или поддон, под счёт по листу	Потеря при приёмке

Документы и приёмка по комплектности

Перевозка идёт по стандартному набору: заявка с габаритами и весом по местам, транспортная накладная, упаковочный лист от изготовителя, при негабарите — спецразрешение и согласованный маршрут. Если дымосос едет с объекта на ремонт, добавляется акт передачи оборудования с описанием состояния.

Приёмка по комплектности — отдельная процедура, и на ней чаще всего возникают споры. Вентиляторное оборудование состоит из множества мест разного размера, и потеряться может что угодно: ящик с крепежом, гибкая вставка, комплект виброизоляторов, набор прокладок. Поэтому мы считаем места по упаковочному листу дважды: при погрузке и при выгрузке, с подписью обеих сторон. Количество мест, маркировка каждого, наличие пломб и целостность упаковки фиксируются в накладной.

Отдельно фиксируем видимое состояние. При погрузке фотографируем каждое место с маркировкой, особое внимание — кромкам лопаток колеса, уплотнительным плоскостям фланцев, концам вала. При выгрузке делаем такие же фото. Если на объекте обнаружена вмятина или задир, по двум наборам фотографий видно, появились они в дороге или были до погрузки.

Если на выгрузке не хватает места или видно повреждение, это отмечается в накладной сразу, при приёмке, а не через три дня. Запись «принято без осмотра, претензии будут позже» никому не помогает: ни заказчику, ни перевозчику.

Что влияет на цену перевозки

Фактор	Как влияет на стоимость
Наибольший габарит корпуса	До 2,4 м — тент в габарите. Больше 2,55 м — открытая платформа и разрешение на негабарит
Общая высота с полом платформы	Выше 4 м — проверка путепроводов. Низкорамник дороже площадки, но проходит маршрут
Суммарный вес узлов	До 10 тонн — одна машина. Больше — тоннаж платформы и нагрузка на оси
Количество грузовых мест	Каждое место — отдельное крепление и отдельный счёт при приёмке, это время погрузки
Требование к сухости	Изотерм или тент под двигатель и шкаф вместо открытой площадки
Упаковка на месте	Если изготовитель отдаёт груз без обрешётки, нужны брус, обечайки, щиты на фланцы
Манипулятор на выгрузке	Считается по часам и по вылету стрелы. Тесный двор котельной требует машину больше
Разрешение на негабарит	Отдельная позиция плюс 3–10 рабочих дней на оформление маршрута
Доставка внутрь здания	Занос через монтажный проём, разборка корпуса по фланцу — дополнительные работы
Сборный груз или отдельная машина	Один вентилятор на поддоне дешевле отправить сборным, комплект дымососа — отдельной машиной
Порожний пробег	Подача нужного кузова и обратный путь без груза, особенно на низкорамной технике

Сроки

Если груз в габарите и упакован изготовителем, машину подаём за 1–2 дня, дальше идёт обычная скорость 500–700 километров в сутки. Комплект дымососа среднего номера из Центральной России на Урал — это 3–4 дня в пути плюс сутки на подачу.

Если наибольший габарит выходит за 2,55 метра, добавляется разрешение: 3–10 рабочих дней на оформление в зависимости от маршрута, и скорость в пути падает до 300–450 километров в сутки. Доставка крупного дымососа на 1000–1500 километров занимает 8–14 дней от заявки до выгрузки.

Отдельно планируем день выгрузки. Манипулятор на объекте заказывается на конкретное время, и монтажники тоже выходят по графику. Поэтому за сутки до прибытия водитель подтверждает окно, а если по маршруту задержка, мы предупреждаем заранее, чтобы техника не простояла.

Типичные ошибки заказчика

Заявка по одной цифре. «Дымосос, 6 тонн» ничего не говорит о машине. Нужны диаметр корпуса, количество мест, наибольший габарит и вес каждого места. Разница между спиралью 2,4 и 2,8 метра — это разница между тентом и негабаритом.

Отправка в сборе, когда можно разобрать. Собранный агрегат на раме занимает больше места, выше по габариту и хуже крепится. Если изготовитель может отдать корпус, колесо, раму и двигатель отдельно, рейс выходит проще и дешевле.

Колесо без упаковки. Самая частая и самая дорогая ошибка. Колесо, поставленное на лопатки, или положенное плашмя, или прижатое ремнём через кромку, теряет балансировку. Перебалансировка на объекте почти невозможна, колесо придётся везти обратно.

Двигатель на открытой платформе под дождём. Целлофан на обмотке не защищает, вода затекает по валу и через клеммную коробку. Двигатель и шкаф управления отправляем в закрытом кузове.

Жёсткая стяжка корпуса ремнями. Логика «чем туже, тем надёжнее» для тонкой спирали даёт вдавленный борт и нарушенную геометрию под рабочее колесо.

Не проверен проём для заноса. Корпус в 3 метра не входит в дверь 2,5 метра. Если занос через монтажный проём не предусмотрен, корпус надо делить по фланцу, и это решается до погрузки на заводе.

Непосчитанный вылет манипулятора. Техника подбирается не по максимальной грузоподъёмности, а по весу самого тяжёлого места на фактическом вылете. На тесной котельной это почти всегда означает машину классом выше.

Приёмка без счёта мест. Комплект дымососа — это 6–12 грузовых мест. Если на выгрузке никто не сверил их с упаковочным листом, недостающий ящик с крепежом обнаружат через неделю, когда доказать уже нечего.

Что мы делаем на рейсе

До выезда: собираем габариты и вес по каждому месту, уточняем, в каком виде груз будет на погрузке, подбираем кузов и высоту пола, при негабарите оформляем разрешение, заказываем манипулятор на выгрузке, просим фото подъезда к объекту.

На погрузке: сверяем места с упаковочным листом, фотографируем маркировку, при необходимости доупаковываем — обрешётка на колесо, обечайки на патрубки, щиты на фланцы, колпаки на концы вала. Контролируем, чтобы колесо не кантовали и ничего не ставили сверху на корпус.

В дороге: идём по согласованному маршруту, перетягиваем ремни на первой стоянке и проверяем крепление на каждой последующей, держим связь с заказчиком, при негабарите соблюдаем скорость и окна по разрешению.

На выгрузке: подтверждаем окно за сутки, подаём машину в зону работы манипулятора, разгружаем места по одному на подготовленные подкладки, пересчитываем комплектность, передаём груз по накладной с фото. Монтаж, центровку и подключение выполняет монтажная организация заказчика.

У нас свой автопарк и партнёры в регионах, поэтому под комплект вентилятора или дымососа подбирается нужный кузов — тент, изотерм или открытая платформа — а не тот, который оказался свободен. На дальних направлениях это иногда означает перецепку в пути, и мы говорим об этом заранее.

Частые вопросы

Почему рабочее колесо везут отдельно от корпуса?

Колесо отбалансировано на заводе, и любой удар по кромке лопатки или изгиб покрывающего диска сбивает балансировку. Внутри корпуса оно не зафиксировано жёстко и в дороге будет биться о спираль. На отдельном поддоне, в вертикальной плоскости, с упорами по бокам колесо доезжает без касаний.

Можно ли перевезти дымосос в собранном виде?

Малые и средние вентиляторы весом до 1,5 тонны обычно везут в сборе на общей раме, и это нормально. Крупный дымосос в сборе — это лишний габарит по высоте, худшее крепление и риск для колеса. Если изготовитель может отдать узлы отдельно, рейс получится проще и дешевле.

Какая машина нужна под корпус-спираль диаметром 3 метра?

В тент такой корпус не входит, нужна открытая площадка или низкорамная платформа. На полуприцепе с полом 1,35 метра общая высота выйдет около 4,4 метра, на низкорамнике — около 4 метров, что проще по путепроводам. Потребуется разрешение на негабарит по ширине.

Нужен ли изотермический кузов для электродвигателя?

Изотерм берут не ради температуры, а ради герметичности: он не пропускает воду и пыль к обмотке и в клеммную коробку. Если по маршруту дожди или рейс зимний, двигатель и шкаф управления лучше отправить в изотерме или плотном тенте, даже когда корпус поедет на открытой платформе.

Чем разгружают дымосос на котельной?

Почти всегда манипулятором: котельные стоят в плотной застройке промплощадки, и автокран туда не встаёт. Технику подбираем по весу самого тяжёлого места на фактическом вылете стрелы — манипулятор, берущий 10 тонн у борта, на вылете 8 метров поднимет 1,5–2 тонны.

Можно ли стягивать корпус вентилятора прижимными ремнями?

Жёстко стягивать нельзя: спираль сделана из листа 4–8 мм на каркасе, и ремень с полным натяжением вдавит её между рёбрами. Груз фиксируют упорами и притягивают через лапы, монтажные уши или транспортную раму. Если прижим через корпус неизбежен, под ремень ставят обечайку или брус.

Сколько грузовых мест обычно в комплекте дымососа?

От шести до двенадцати: корпус или две его половины, рабочее колесо, рама, двигатель, подшипниковые узлы, муфта, направляющий аппарат, шкаф управления, ящик с крепежом и прокладками. Все места считаем по упаковочному листу дважды — при погрузке и при выгрузке.

Везёте ли вы дымосос с объекта на ремонт и обратно?

Да, это частый рейс. Разница в том, что снятый с котла дымосос приходит без упаковки, в саже, с изношенными лопатками, поэтому упаковку собираем на месте и состояние фиксируем в акте с фотографиями. Обратно после ремонта колесо везём уже отбалансированным, в обрешётке, без кантовки.
