Перевозка автоклава

Автоклав — груз с двумя сложностями, которые идут вместе: большой диаметр и сосуд под давлением. Промышленный автоклав для производства газобетона имеет диаметр 2,0–2,9 м и длину 20–40 м. Автоклав для вулканизации, стерилизации или пропитки древесины компактнее: диаметр 1,0–2,2 м, длина 3–12 м. Медицинский или лабораторный автоклав — это уже шкафное оборудование массой 200–900 кг. Везут их тремя разными способами, и общее у них только одно: корпус нельзя стропить как попало, а присоединительные узлы нужно защищать.

Мы перевозим автоклавы и другое оборудование, работающее под давлением, по региону, межгород и по России: у нас свой автопарк и партнёры в регионах, поэтому под крупный корпус подбираем трал или телескопический полуприцеп, а под компактные модели — тентованную машину с гидробортом.

Ниже — как считать габариты, когда перевозка становится негабаритной, что обязательно делается с арматурой и паспортом сосуда и как выглядит правильная укладка цилиндра на платформе.

Типы автоклавов и способ перевозки

Тип автоклава	Диаметр	Длина	Масса	Транспорт
Лабораторный, медицинский	0,3–0,8 м	0,6–1,8 м	60–900 кг	Фургон, гидроборт
Вулканизационный	1,0–2,0 м	3–8 м	2–12 т	Площадка, трал
Для пропитки древесины	1,4–2,2 м	8–14 м	8–25 т	Трал, телескоп
Газобетонный (АГБ)	2,0–2,9 м	20–40 м	30–80 т	Трал, негабарит
Пищевой, стерилизатор	0,8–1,6 м	2–6 м	1–6 т	Площадка, тент

Основная граница проходит по диаметру. До 2,45 м корпус встаёт в тентованный полуприцеп или на площадку в пределах габарита по ширине. От 2,55 м начинается негабарит: нужно специальное разрешение, а при ширине от 3,5 м — машина прикрытия.

Вторая граница — высота. Цилиндр диаметром 2,8 м, уложенный на ложементы высотой 0,3 м на площадку с полом 1,4 м, даёт габаритную высоту 4,5 м. На низкорамном трале с полом 0,45 м то же самое даёт 3,55 м — то есть выбор машины решает вопрос разрешения по высоте.

Автоклавы для газобетона длиной 30–40 м практически всегда перевозятся секциями: корпус поставляется из 2–4 обечаек, которые сваривают на месте. Цельная перевозка 30-метрового цилиндра — это отдельный проект с модульной платформой, сопровождением и индивидуальным согласованием маршрута, и к такому решению прибегают редко.

Подготовка автоклава к перевозке

Сосуд должен быть пустым и без давления. Это проверяется и фиксируется: манометр на нуле, дренаж открыт, конденсат слит. Перевозка сосуда с остаточным давлением недопустима.

Арматура — предохранительные клапаны, манометры, термодатчики, запорная арматура — снимается и упаковывается отдельно в ящики с описью. Это и самые дорогие, и самые уязвимые элементы: сорванный в пути манометр означает замену и повторную поверку.

Патрубки и фланцы заглушаются деревянными или металлическими заглушками, резьбы консервируются. Открытый фланец за рейс набирает влагу и мусор, а на уплотнительной поверхности появляются забоины, из-за которых соединение потом «потеет».

Крышка автоклава фиксируется. У быстросъёмных затворов байонетного типа крышка весит 200–800 кг и при движении работает как маятник. Её либо снимают и везут отдельно на поддоне, либо закрывают и дополнительно стягивают.

Внутренние рельсы, тележки, корзины, кассеты снимаются и везутся отдельно. Оставленная внутри тележка за 1 500 км набьёт корпус изнутри — а внутренняя поверхность автоклава как раз та, где забоины критичны.

Теплоизоляция и обшивка, если они уже смонтированы, требуют защиты. Минеральная вата под тонким кожухом сминается от любого ремня. Правильно — крепить только по силовым поясам, а поверх изоляции ставить деревянные щиты под ремни.

Документы: сосуд под давлением — особый случай

Автоклав — оборудование, работающее под избыточным давлением, и его перевозка связана с комплектом технической документации, который нельзя потерять.

С грузом едут: паспорт сосуда, сертификат или декларация соответствия, руководство по эксплуатации, чертежи, акты заводских испытаний, при наличии — заключение экспертизы промышленной безопасности. Это не транспортные документы, но без них оборудование нельзя поставить на учёт и ввести в эксплуатацию.

Практическое правило: комплект документов едет не в корпусе автоклава и не в ящике с арматурой, а передаётся отдельно — курьером, с водителем под опись или заранее электронно. Терять паспорт сосуда означает запрашивать дубликат у завода, а это недели.

Сам автоклав в пустом состоянии не относится к опасным грузам: опасность сосуда связана с рабочим давлением и средой, а не с перевозкой пустого корпуса. ADR и ДОПОГ не требуются, если внутри нет остатков опасных веществ. Если автоклав работал с химией, перед перевозкой он промывается, и это отражается в акте.

Транспортные документы — обычные: договор-заявка, транспортная накладная, при негабарите специальное разрешение. Дополнительно мы оформляем акт технического состояния с фотографиями: корпуса, фланцев, затвора, обшивки.

Погрузка и строповка цилиндра

Корпус автоклава поднимается только за заводские такелажные проушины или мягкими стропами с траверсой в местах, обозначенных производителем. Обечайка — это лист 8–30 мм, подкреплённый обручами жёсткости; стропление между обручами оставляет вмятину, а вмятина на сосуде под давлением — это дефект, который нужно устранять по процедуре.

Строп-удавка по гладкому корпусу недопустима: цилиндр в ней проворачивается. Используется либо траверса с двумя мягкими стропами, либо схема с охватом по двум поясам и распоркой.

Центр тяжести у автоклава смещён в сторону затвора и привода. Перед подъёмом делается пробный подъём на 20–30 см с проверкой крена; при крене больше 5° стропы перецепляются.

Кран подбирается по весу и вылету. Для корпуса 20 т с вылетом 6 м нужен автокран от 40–50 т; для 40-тонной обечайки — от 80 т или два крана в паре по согласованной схеме. Это считается заранее по фактическому весу, а не по «примерно двадцать тонн».

Площадка под кран должна быть твёрдой, под выносные опоры подкладываются плиты. Автоклав, зависший на крене из-за просевшей опоры, — худшее, что может случиться на погрузке.

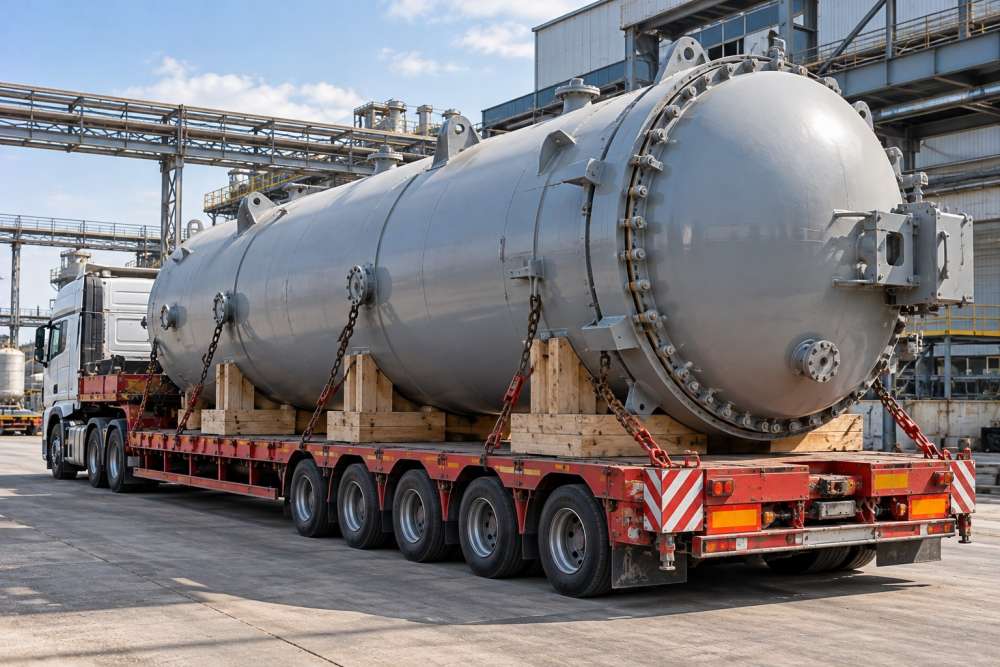

Укладка и крепление на платформе

Цилиндр укладывается на ложементы — деревянные или металлические седла с радиусом по корпусу. Ложементы ставятся по силовым поясам (обручам жёсткости), минимум два, для длинных корпусов — три-четыре. Укладка на две плоские подкладки без ложементов мнёт корпус в точках опоры.

Крепление — цепи или широкие текстильные ремни через верх, через протекторы или деревянные щиты. Количество точек: не менее четырёх для корпуса до 10 т и шести-восьми для 10–40 т. Дополнительно ставятся продольные упоры, чтобы цилиндр не ехал вперёд при торможении.

Противоскатные клинья обязательны с обеих сторон каждого ложемента. Цилиндр — это катящееся тело, и единственное, что его держит от прокатывания, это ложемент с клиньями.

Нагрузка по осям проверяется после размещения: 25-тонный корпус, сдвинутый на 50 см, перегружает либо седло тягача, либо заднюю тележку. Проверка делается взвешиванием или расчётом по схеме размещения.

Через 40–60 км после выезда крепление подтягивается: ложементы садятся, деревянные прокладки обминаются, натяжение падает. Дальше контроль на каждой стоянке с фотофиксацией.

Негабарит, маршрут и сроки

Если диаметр корпуса больше 2,55 м или габаритная высота на платформе больше 4,0 м, нужно специальное разрешение. Сроки: по одному региону 3–5 рабочих дней, межрегиональный маршрут 7–12 рабочих дней, с индивидуальным расчётом мостов — до 15–20 дней.

Маршрут для цилиндра диаметром 2,8–3,2 м проверяется по путепроводам и по ширине проезда. Узкие участки, развязки с малым радиусом, железнодорожные переезды с ограничением габарита — всё это причины объезда на 100–200 км.

Сроки доставки: по региону 1–2 дня, 800 км — 2–3 дня, 1 500 км — 3–5 дней, 3 000 км — 7–10 дней. Негабаритные рейсы идут только в светлое время суток, поэтому срок увеличивается примерно на треть.

На цену влияют: масса и диаметр корпуса, тип платформы (площадка, трал, телескоп), разрешение и машина прикрытия, краны на обеих точках, количество мест (корпус, крышка, арматура, внутренняя оснастка), необходимость сопровождения.

Основной резерв экономии — секционная поставка корпуса вместо цельной. Если конструктивно автоклав собирается из обечаек, перевозка двумя машинами в габарите почти всегда дешевле одной негабаритной с разрешением и прикрытием.

Типичные ошибки

Везут корпус с установленной арматурой — теряют манометры и клапаны. Стропят обечайку удавкой по гладкому корпусу — получают вмятину и дефект сосуда. Кладут цилиндр на плоские подкладки без ложементов — получают деформацию в точках опоры. Оставляют внутри тележки и кассеты — получают забоины на внутренней поверхности. Не передают паспорт сосуда отдельно — он теряется, и оборудование нельзя ввести в эксплуатацию. Заказывают негабаритную перевозку за 3 дня — рейс переносится.

Для расчёта нам нужны: тип и модель автоклава, фактическая масса корпуса, диаметр и длина, перечень дополнительных мест (крышка, арматура, оснастка), адреса, наличие и грузоподъёмность крана на обеих точках, желаемая дата.

Монтажный проём и путь внутри цеха

Перевозка заканчивается не у ворот предприятия. Автоклав нужно завести в цех и поставить на фундамент, и этот последний участок чаще всего и оказывается нерешаемым, если его не продумали заранее.

Считаются три размера: ширина и высота монтажного проёма, высота до нижнего пояса кранового пути и свободная длина пролёта. Корпус диаметром 2,2 м проходит в проём 2,6 м только при идеально ровной подаче; на практике нужен запас 300–400 мм с каждой стороны, иначе обечайка контактирует с обрамлением проёма.

Если мостовой кран цеха не поднимает корпус, нужен другой способ: подача на роликах по рельсам, домкратно-накатная система или заведение через демонтированную часть стены. Все эти варианты закладываются в проект монтажа и в стоимость, а не решаются в день доставки.

Отдельно проверяется, где машина сможет встать. Автопоезд длиной 20 м и корпус, который нужно снимать краном строго вертикально, требуют 25–30 м свободного пространства и отсутствия воздушных линий над точкой разгрузки. Провода над площадкой — распространённая причина, по которой кран не может работать на нужном вылете.

Практика простая: до выезда машины мы запрашиваем фотографии подъезда, проёма и места установки. Пять фотографий снимают почти все вопросы, которые иначе выяснятся при разгрузке.

Частые вопросы

Автоклав — это опасный груз?

Пустой и очищенный корпус к опасным грузам не относится: опасность сосуда связана с рабочим давлением и средой, а не с перевозкой. ADR и ДОПОГ не нужны. Но сосуд должен быть без давления и без остатков рабочей среды; если автоклав работал с химией, он промывается, и это фиксируется актом.

Нужно ли снимать крышку и арматуру?

Арматуру — обязательно: манометры, предохранительные клапаны, датчики снимаются и везутся в ящиках с описью. Крышку быстросъёмного затвора либо снимают и везут на поддоне, либо закрывают и дополнительно стягивают — она весит 200–800 кг и при движении работает как маятник.

Когда перевозка автоклава становится негабаритной?

Когда диаметр корпуса превышает 2,55 м или габаритная высота на платформе выходит за 4,0 м. Диаметр 2,45 м ещё проходит, 2,8 м — уже нет. Высоту можно «отыграть» выбором машины: низкорамный трал с полом 0,45 м вместо площадки с полом 1,4 м даёт почти метр запаса.

Как правильно стропить корпус автоклава?

За заводские такелажные проушины либо мягкими стропами с траверсой строго в местах, указанных производителем, — по обручам жёсткости. Строп-удавка по гладкому корпусу недопустима: цилиндр проворачивается, а на обечайке остаётся вмятина, которая классифицируется как дефект сосуда.

Зачем нужны ложементы?

Ложемент — это седло с радиусом по корпусу, которое распределяет нагрузку по дуге, а не по двум точкам. Без ложементов цилиндр массой 10–40 т мнёт обечайку в местах опоры. Ложементы ставятся по силовым поясам, минимум два, для длинных корпусов три-четыре, и обязательно с противоскатными клиньями.

Можно ли привезти 30-метровый автоклав целиком?

Технически возможно, но это отдельный проект с модульной платформой, сопровождением и индивидуальным согласованием маршрута, со сроком подготовки в несколько недель. Практически такие автоклавы поставляются обечайками по 8–12 м и сваривают на месте — это дешевле и быстрее.

Какой кран нужен на выгрузке?

Считается по фактическому весу и требуемому вылету. Для корпуса 20 т на вылете 6 м — автокран от 40–50 т; для обечайки 40 т — от 80 т или два крана в паре по согласованной схеме. Площадка должна быть твёрдой, под выносные опоры нужны плиты.

Кто отвечает за паспорт сосуда?

Паспорт и техническая документация передаются отдельно от груза — курьером, с водителем под опись или электронно заранее. Это не транспортные документы, но без них оборудование нельзя поставить на учёт. Дубликат паспорта от завода занимает недели, поэтому мы всегда фиксируем, кто и как получает комплект документации.
