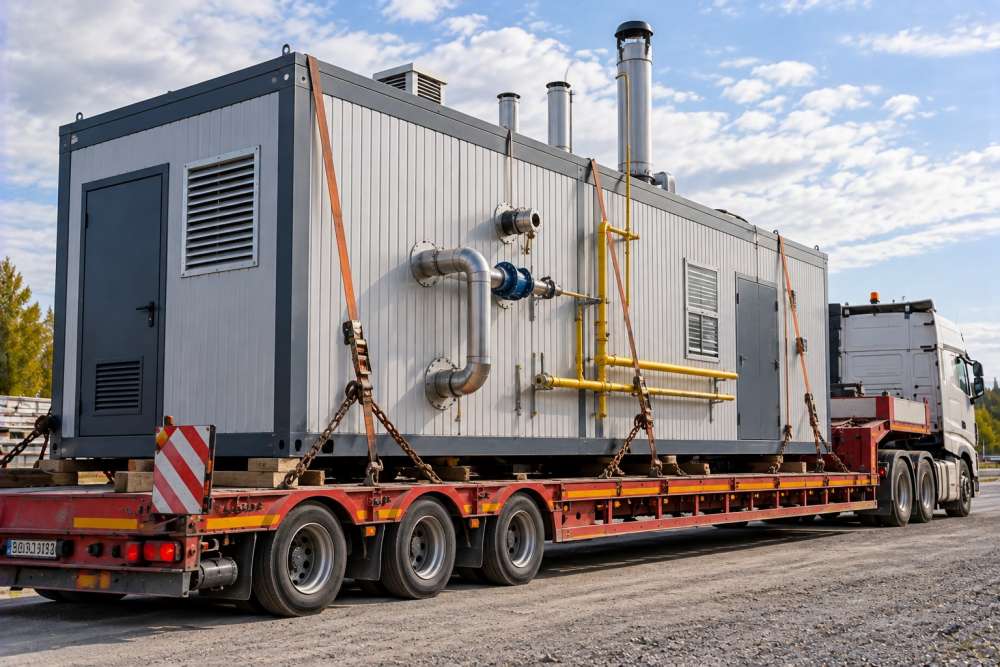

Перевозка модульной котельной

Модульная котельная — это готовый блок-модуль с котлами, насосами, автоматикой и дымовой трубой, который привозят на площадку и подключают. Для логистики это один груз с габаритами здания: длина 6–12 м, ширина 2,5–3,5 м, высота 2,7–3,5 м, масса от 4 до 25 т в зависимости от мощности. Почти всегда это негабарит: по ширине, по высоте или по обоим параметрам сразу.

Мы перевозим блочно-модульные котельные, транспортабельные котельные установки, блок-модули ИТП и ЦТП по региону, межгород и по России: у нас свой автопарк и партнёры в регионах, поэтому под модуль подбирается трал нужного класса, разрешение на негабарит оформляется заранее, а маршрут проверяется по путепроводам и мостам до выезда.

Ниже — как считать габариты и вес, когда модуль делится на секции, что обязательно снимается перед перевозкой, как крепить блок, который нельзя стропить за обшивку, и что подготовить на площадке под выгрузку.

Габариты и масса по мощности

Мощность	Габарит модуля	Масса	Транспорт	Негабарит
до 0,5 МВт	5,0 × 2,4 × 2,6 м	4–7 т	Площадка, трал	По высоте возможен
0,5–1,5 МВт	7,0 × 2,6 × 2,8 м	8–12 т	Низкорамный трал	По ширине и высоте
1,5–3 МВт	9,0 × 3,0 × 3,0 м	12–18 т	Трал 25–30 т	Да, прикрытие
3–6 МВт	12,0 × 3,2 × 3,3 м	18–25 т	Трал 35 т	Да, прикрытие
Свыше 6 МВт	Две-три секции	2 × 15–25 т	2–3 трала	Да, по каждой секции

Ключевой расчёт — габаритная высота на платформе. Модуль высотой 3,0 м на площадке с полом 1,4 м даёт 4,4 м. На низкорамном трале с полом 0,45 м — 3,45 м, то есть в норматив по высоте укладывается. Разница в классе машины определяет, нужно ли разрешение по высоте.

По ширине отыграть нечего: модуль 3,0 м шириной остаётся негабаритом независимо от машины. Если ширина больше 3,5 м, назначается машина прикрытия.

Масса в документах производителя указывается в двух вариантах: «масса модуля» и «масса модуля в сборе с оборудованием». Разница доходит до 30%. Для подбора трала берётся второе значение плюс запас 10%: в модуле есть вода в контурах, если его испытывали, остатки теплоносителя, инструмент и запчасти, которые кладут внутрь.

Когда модуль делят на секции

Производители предлагают два исполнения: цельный модуль и секционный из двух-трёх блоков, соединяемых на площадке.

Цельный модуль быстрее монтируется: поставил на фундамент, подключил, запустил. Но он дороже в перевозке — негабарит, разрешение, прикрытие, иногда ограничения по маршруту, которые требуют объезда.

Секционный модуль везётся обычными или низкорамными машинами, часто без разрешения, но требует стыковки на месте: сборка каркаса, соединение трубопроводов, электрики, герметизация стыков обшивки. Это 2–5 дней работ плюс кран.

Практическое правило: на плече до 500–700 км обычно выгоднее цельный модуль, на плече свыше 1 500 км — секционный. В диапазоне между — нужен расчёт с учётом стоимости разрешений, прикрытия и монтажных работ.

Отдельный фактор — маршрут. Если по пути есть путепровод с ограничением 3,8 м или участок, где негабарит шириной 3,2 м не проходит, объезд может добавить 150–300 км и сутки времени. Это выясняется при проверке маршрута, и иногда именно это решает вопрос в пользу секционного исполнения.

Подготовка модуля к перевозке

Дымовая труба снимается всегда. Труба высотой 6–15 м везётся отдельно, секциями, уложенными на платформу. Оставленная на модуле труба — это и негабарит по высоте, и потерянная труба на первом же путепроводе.

Вода из контуров сливается полностью, если рейс идёт при отрицательных температурах. Это касается котлов, насосов, теплообменников, расширительных баков и всех трубопроводов. Остаток воды в насосе разрывает корпус за одну ночь при −15 °C. Факт слива фиксируется в акте.

Газовое оборудование: при поставке с установленным газовым трактом арматура, счётчики и регуляторы либо снимаются, либо защищаются жёсткими щитками. Газовые горелки с блоками управления — самые дорогие и уязвимые узлы модуля.

Автоматика и шкафы управления закрепляются дополнительно и защищаются от влаги. Шкаф, закреплённый только штатным монтажом, на дорожной вибрации срывает клеммники.

Внутреннее оборудование раскрепляется транспортными стяжками: котлы, насосы, баки фиксируются к раме модуля, даже если они стоят на лапах. Насос массой 80 кг, сорвавшийся с лап, пробивает обшивку изнутри.

Окна и двери модуля запираются и фиксируются. Двери на вибрации открываются и ломают петли.

Всё, что положено внутрь модуля (запчасти, инструмент, документация), закрепляется или вынимается. Незакреплённый ящик с инструментом внутри — источник повреждений по всему оборудованию.

Наружная обшивка защищается в местах крепления ремней деревянными щитами по всей площади прилегания.

Погрузка и строповка блок-модуля

Модуль поднимается только за заводские такелажные проушины на несущей раме. У блок-модулей их обычно четыре или шесть, и они обозначены. Строповать за обшивку, за кронштейны, за элементы каркаса стен категорически нельзя: обшивка — это тонкий лист или сэндвич-панель, которая держит только себя.

Четырёхветвевой строп с траверсой обязателен: подъём двумя ветвями под углом перекашивает раму. Угол стропов от вертикали не должен превышать значения, указанного производителем, обычно 30–45°.

Центр тяжести у модуля смещён в сторону котлов. Перед подъёмом делается пробный подъём на 20–30 см с проверкой крена; при крене больше 3–5° стропы перецепляются или применяется схема с индивидуальной регулировкой ветвей.

Кран подбирается по фактической массе и вылету. Для модуля 18 т с вылетом 8 м нужен автокран от 60–80 т. Для подачи модуля через здание или на фундамент в глубине площадки вылет растёт, и класс крана тоже. Это считается заранее по грузовой характеристике.

Площадка под кран — твёрдая, с плитами под выносные опоры. Над точкой подъёма не должно быть воздушных линий: это самая частая причина, по которой кран не может работать на нужном вылете.

Крепление на трале

Модуль ставится на деревянные подкладки или на транспортную рамку по силовым точкам несущей рамы, а не всей плоскостью на пол платформы. Основание модуля не рассчитано на распределённую опору по всей площади с учётом неровностей пола.

Крепление — цепи или широкие текстильные ремни в четырёх направлениях, минимум по две точки на каждое. Для модуля 18 т это шесть-восемь точек с рабочей нагрузкой от 5 т каждая.

Ремни проходят через деревянные щиты в местах контакта с обшивкой. Сэндвич-панель от прямого прижима ремнём сминается, и вмятина остаётся навсегда — а внешний вид котельной нередко оговорён в договоре с заказчиком.

Продольные упоры ставятся обязательно: модуль длиной 9–12 м при экстренном торможении имеет большую инерцию, и одни ремни его не держат.

Нагрузка по осям рассчитывается при размещении. Модуль с котлами, смещёнными к одному торцу, даёт неравномерную нагрузку, и размещение на платформе считается с учётом фактического положения центра тяжести, а не геометрического центра.

Через 40–60 км крепление подтягивается, дальше контроль на каждой стоянке с фотофиксацией. Для негабарита проверяется также габаритная высота: просадка подвески за рейс меняет её на 3–5 см.

Что подготовить на площадке

Фундамент готов и выставлен: отметки проверены, закладные детали по шаблону, опорные площадки на одном уровне. Модуль, поставленный на неровное основание, работает с перекосом рамы, и потом не сходятся стыки трубопроводов.

Подъезд: автопоезд с модулем — это 18–24 м длины и радиус поворота 16–18 м. Проверяется весь путь от трассы до площадки, включая внутриплощадочные проезды, шлагбаумы, повороты между зданиями.

Место для крана с твёрдым основанием и плитами под опоры, без воздушных линий над зоной работы.

Люди: ответственный за приёмку с ведомостью комплектации, представитель монтажной организации, крановщик и стропальщики с удостоверениями.

Согласование времени: негабаритный автопоезд в городе часто может двигаться только в определённые часы, и подача к площадке планируется под это окно, а не «в течение дня».

Если фундамент не готов, модуль выгружается на временные опоры — шпальные клетки или бетонные блоки, с обеспечением горизонтальности. Ставить модуль прямо на грунт нельзя: рама деформируется.

Сроки, цена и типичные ошибки

Сроки: по региону 1–2 дня, 800 км — 2–3 дня, 1 500 км — 4–5 дней, 3 000 км — 7–11 дней. Негабарит движется только светлым временем, поэтому срок в пути больше обычного примерно на треть. К этому добавляется время на разрешение: 3–5 рабочих дней по региону, 7–12 на межрегиональный маршрут, до 15–20 дней при индивидуальном расчёте мостов.

Цена определяется классом трала, массой и габаритами, разрешением и прикрытием, пробегом с грузом и порожним подгоном, количеством машин (модуль, труба, оснастка), кранами на обеих точках и простоем.

Типичные ошибки. Указывают массу модуля без оборудования — приезжает трал не того класса. Не снимают дымовую трубу — теряют её или получают негабарит по высоте. Не сливают воду перед зимним рейсом — получают разорванные насосы и теплообменники. Стропят за обшивку — получают деформацию каркаса. Не раскрепляют внутреннее оборудование — получают пробитую изнутри обшивку. Не проверяют подъезд и воздушные линии — выгружают модуль не там, где нужно. Заказывают негабаритный рейс за неделю — переносят дату.

Для расчёта нам нужны: мощность и модель котельной, фактическая масса в сборе, габариты модуля, исполнение (цельное или секционное), наличие и длина дымовой трубы, адреса, условия на площадке и наличие крана, желаемая дата.

Частые вопросы

Модульная котельная — это всегда негабарит?

Почти всегда. Ширина модуля 2,6–3,5 м превышает допустимые 2,55 м, и это не отыгрывается выбором машины. Высоту можно вывести в норматив: модуль 3,0 м на низкорамном трале с полом 0,45 м даёт 3,45 м, тогда как на площадке с полом 1,4 м — 4,4 м. При ширине от 3,5 м дополнительно назначается машина прикрытия.

Нужно ли снимать дымовую трубу?

Да, всегда. Труба высотой 6–15 м везётся отдельно, секциями, уложенными на платформу. Оставленная на модуле, она даёт негабарит по высоте и, что хуже, обламывается на первом же путепроводе. Секции трубы маркируются по порядку сборки.

Что делать с водой в контурах зимой?

Сливать полностью — из котлов, насосов, теплообменников, расширительных баков и всех трубопроводов. Остаток воды в корпусе насоса разрывает его за одну ночь при −15 °C. Факт слива фиксируется в акте, чтобы на пусконаладке систему не запустили, рассчитывая на заполненные контуры.

Цельный модуль или секционный — что выбрать?

На плече до 500–700 км обычно выгоднее цельный: быстрее монтаж, нет работ по стыковке. Свыше 1 500 км — секционный: уходят разрешение, прикрытие и ограничения по маршруту, а стыковка на площадке занимает 2–5 дней. В промежутке нужен расчёт с учётом маршрута: один путепровод с ограничением 3,8 м может решить вопрос.

Как стропить блок-модуль?

Только за заводские такелажные проушины на несущей раме, четырёхветвевым стропом с траверсой, с углом от вертикали не более указанного производителем (обычно 30–45°). Стропить за обшивку, за кронштейны и за каркас стен нельзя: обшивка держит только себя. Перед подъёмом делается пробный подъём на 20–30 см с проверкой крена.

Какой кран нужен на выгрузке?

Считается по фактической массе и вылету. Для модуля 18 т с вылетом 8 м — автокран от 60–80 т. Если модуль нужно подать в глубину площадки или через здание, вылет растёт и класс крана тоже. Площадка под кран должна быть твёрдой, с плитами под опоры, без воздушных линий над зоной работы.

Можно ли выгрузить модуль, если фундамент не готов?

Да, на временные опоры — шпальные клетки или бетонные блоки, с обеспечением горизонтальности. Ставить модуль прямо на грунт нельзя: несущая рама деформируется, и потом не сходятся стыки трубопроводов. Повторный подъём для установки на фундамент потребует крана ещё раз, и это стоит отдельных денег.

Сколько времени занимает подготовка такой перевозки?

От заявки до выезда обычно 1–3 недели: подбор трала, проверка маршрута по путепроводам и мостам, оформление специального разрешения (3–5 рабочих дней по региону, 7–12 на межрегиональный маршрут, до 15–20 дней при расчёте мостов), согласование крана и окна подачи. Заказывать такой рейс за два-три дня не получится.
