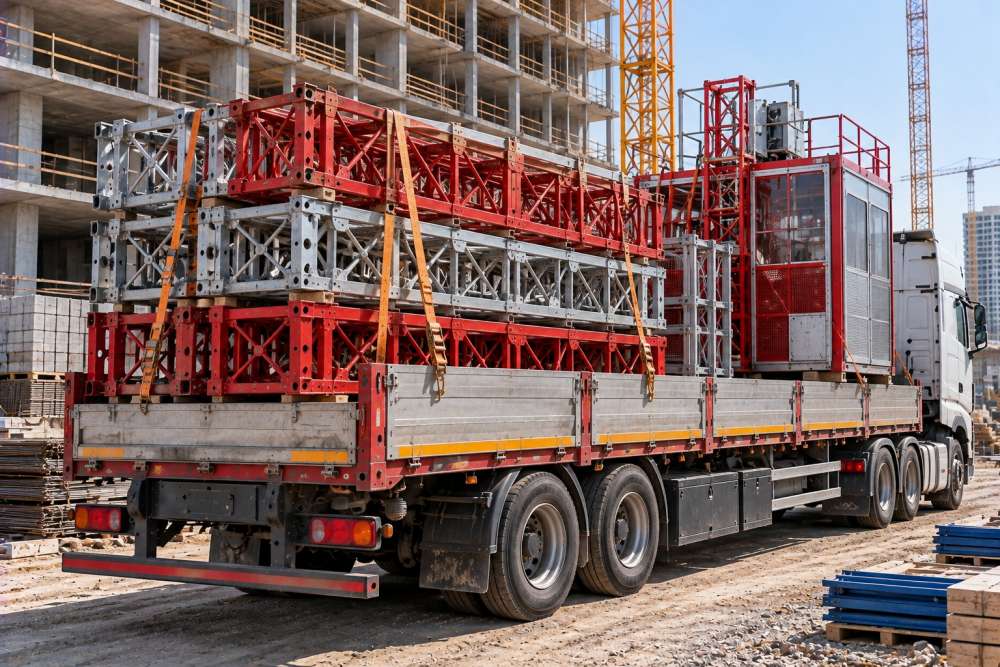

Перевозка мачтового строительного подъёмника

Мачтовый строительный подъёмник — груз, собранный из множества однотипных мест. Грузовой подъёмник на 500–1 000 кг с высотой подъёма 50 м — это базовая рама, кабина или платформа, 25–35 секций мачты по 1,5 м, настенные крепления, приводная станция, шкаф управления, ограждения и крепёж. Общий вес 3–7 т, а количество мест 50–90. Грузопассажирский подъёмник на 2 000 кг с высотой 100 м — это уже 8–15 т и 120–200 мест.

Основная сложность здесь не вес и не габарит, а комплектность и маркировка. Потерянная секция мачты останавливает монтаж на высоте, а разукомплектованный крепёж приводит к тому, что подъёмник собирают из того, что нашлось, — чего в работе с подъёмным оборудованием быть не должно.

Мы перевозим мачтовые строительные подъёмники, фасадные подъёмники и комплектующие по региону, межгород и по России: у нас свой автопарк и партнёры в регионах, поэтому комплект едет одной машиной с ведомостью, а не частями без описи.

Состав комплекта и расчёт машины

Место	Габарит	Масса	Количество
Секция мачты 1,5 м	1,5 × 0,65 × 0,65 м	45–90 кг	20–70 шт.
Базовая рама с ограждением	2,5 × 2,0 × 0,6 м	400–900 кг	1 шт.
Кабина / грузовая платформа	3,0 × 1,5 × 2,2 м	600–1 800 кг	1 шт.
Приводная станция с редуктором	1,2 × 0,9 × 0,9 м	250–600 кг	1–2 шт.
Настенные крепления	2,0 × 0,4 м	30–70 кг	8–25 компл.
Шкаф управления, кабель	Шкаф, барабаны	80–300 кг	1 компл.
Ограждения этажных площадок	2,0 × 1,2 м	25–60 кг	5–20 шт.
Крепёж, пальцы, противовесы	Ящики, поддоны	200–800 кг	1–3 поддона

Расчёт идёт по объёму и по весу одновременно. Секции мачты укладываются штабелем: 30 секций — это примерно 10 м³ и 1,5–2,7 т. Кабина, рама, привод и ограждения добавляют ещё 10–20 м³. Итого комплект подъёмника на 50 м — это 25–40 м³ и 3–7 т, то есть треть-половина тентованного полуприцепа 13,6 м.

Самая габаритная позиция — кабина или грузовая платформа высотой 2,2 м. В тент она входит, в фургон высотой 2,45 м — впритык, и загрузить её туда можно только погрузчиком через заднюю дверь, что не всегда возможно.

Практический вывод: оптимальная машина под комплект — тентованный полуприцеп со сдвижной крышей или открытая площадка. Первый вариант лучше: груз закрыт от погоды, но загружается сверху краном.

Маркировка и ведомость: главное в этой перевозке

Секции мачты внешне одинаковы, но у подъёмника они часто не взаимозаменяемы: нижние секции усиленные, есть секции с местом под настенное крепление, есть секции с направляющими для кабельного лотка. Перепутанный порядок — это разборка и повторная сборка.

Поэтому каждая секция имеет заводскую маркировку, и её нужно сохранять. На практике маркировка наносится краской или биркой и за рейс стирается от трения. Решение: секции пакетируются в пачки по типам, пачка маркируется биркой, и состав пачки указывается в ведомости.

Ведомость комплектации — обязательный документ для такой поставки. В ней: номер места, наименование, количество, вес. Один экземпляр едет с грузом, второй передаётся получателю заранее.

Крепёж — отдельная тема. Комплект содержит сотни болтов, пальцев, шплинтов и шайб нескольких типоразмеров, и они не универсальны: болты крепления секций мачты работают на расчётную нагрузку, и подменять их «похожими» нельзя. Крепёж упаковывается в закрытые ящики или вёдра с маркировкой по узлам, с описью внутри и снаружи.

Документация: паспорт подъёмника, руководство по монтажу и эксплуатации, схемы, сертификаты, сведения о заводских испытаниях. Для подъёмного оборудования это не формальность: без паспорта подъёмник нельзя смонтировать, зарегистрировать там, где это требуется, и допустить к работе. Документы передаются отдельно, под опись.

Погрузка и укладка

Секции мачты укладываются штабелем, строго одна над другой, с деревянными прокладками между ярусами по углам секций. Секция — это пространственная ферма, прочная по углам и слабая по серединам раскосов. Прокладка, оказавшаяся под раскосом, его гнёт.

Высота штабеля секций — обычно до 6–8 ярусов, по рекомендации производителя. Пачки стягиваются ленточной обвязкой или ремнями, чтобы штабель работал как единое целое.

Кабина или грузовая платформа грузится краном за заводские проушины. Стропить за ограждения, за направляющие ролики и за элементы кабины нельзя: ролики и их опоры — прецизионные узлы, а ограждения — несиловые. Платформа ставится на деревянные подкладки, двери и борта фиксируются от открывания.

Приводная станция — самое дорогое место после кабины. Везётся на поддоне, в заводской упаковке, вертикально, с фиксацией. Редуктор либо с маслом (и тогда строго вертикально), либо со слитым маслом — и этот факт отмечается в документах, чтобы на монтаже привод не запустили на сухую. Тормоз привода защищается от влаги: это узел безопасности, и коррозия на его поверхностях недопустима.

Шкаф управления — вертикально, на поддоне, закреплён за основание. Кабель — на барабанах, вертикально с фиксацией или горизонтально на ложементах с клиньями.

Настенные крепления и ограждения — пачками, плашмя, с прокладками. Резьба анкеров и регулировочных узлов консервируется.

Крепление в кузове

Штабель секций крепится стяжными ремнями от 2–5 т через верх, с протекторами на кромках, не менее двух ремней на пачку. Боковое смещение исключается упорами или размещением вплотную к борту.

Кабина крепится отдельно, минимум четырьмя ремнями за заводские проушины или за раму, с дополнительным подпором: у неё высокий центр тяжести и большая парусность при пустом весе.

Приводная станция и шкаф управления крепятся за основание поддона, а не за корпус оборудования.

Между группами мест ставятся разделители: металл по металлу на 1 000 км истирает окраску до металла, а для подъёмного оборудования, которое работает на улице, окраска — это защита от коррозии, а не косметика.

Нагрузка по осям: 5–7 т комплекта в полуприцепе 13,6 м не создаёт проблем по весу, но размещать груз только в передней или только в задней части нельзя. Секции мачты как самая плотная часть укладываются над осями.

Выгрузка на стройплощадке

Подъёмник монтируется у фасада здания, и выгрузка идёт туда же. Условия на стройке обычно неидеальные, и это планируется.

Если на объекте есть башенный кран — выгружаем им, это самый удобный вариант: груз подаётся сразу в зону монтажа. Если крана нет, нужен манипулятор. Самое тяжёлое место — кабина 600–1 800 кг; манипулятор на вылете 6 м должен брать соответствующий вес, то есть от 7–12 тонно-метров.

Пачки секций весом 300–600 кг манипулятор берёт легко, но их много: разгрузка комплекта из 60–90 мест занимает 2–4 часа.

Площадка складирования готовится заранее: ровное основание с подкладками, рядом с местом монтажа. Секции, разбросанные по стройке, теряются — это не фигура речи, а статистика.

Порядок выгрузки согласуется с монтажниками: первыми нужны базовая рама, нижние секции, привод и шкаф, последними — верхние секции и ограждения верхних этажей. Если комплект выгружен в обратном порядке, монтажникам придётся перебирать штабель.

Демонтированный подъёмник: перевозка с объекта на объект

Подъёмники чаще всего едут не с завода, а с одной стройки на другую, и это другая задача. У нового комплекта есть заводская упаковка, маркировка и ведомость. У демонтированного нет ничего, зато есть бетонная пыль, погнутые раскосы, частично утраченный крепёж и секции, которые уже побывали в двух разных комплектах.

Перед перевозкой нужна приёмка на объекте вместе с заказчиком: считаются секции по типам, проверяется наличие настенных креплений, пальцев, шплинтов, ограждений и привода, составляется ведомость по факту. Это 30–60 минут, и они избавляют от спора о том, сколько мест вообще выезжало со стройки.

Секции осматриваются на деформации: погнутый раскос или вмятина на направляющей — повод отложить секцию отдельно и отметить в ведомости. Везти их можно, но ставить в мачту нельзя, и монтажники должны знать об этом заранее, а не выяснять на высоте.

Секции очищаются от бетона и раствора. Налипший раствор на направляющих — это и лишний вес, и мусор на дороге, и риск, что ролики кабины пойдут по неочищенной поверхности.

Крепёж собирается в ящики на месте демонтажа, а не «потом соберём». Практика показывает, что крепёж, не собранный в день разборки, теряется полностью, а его докомплектация у производителя занимает 2–4 недели.

Привод, шкаф управления и кабина упаковываются заново: привод на поддон с фиксацией, шкаф вертикально, кабина с закреплёнными дверями и защищёнными роликами. Без заводской упаковки это делается подручными средствами, и качество упаковки стоит обговорить заранее — кто её обеспечивает.

Сроки, цена и типичные ошибки

Сроки: по региону 1 день, 800 км — 2 дня, 1 500 км — 3–4 дня, 3 000 км — 6–9 дней. Комплект подъёмника обычно едет одной машиной, поэтому график простой.

Цена определяется занятым объёмом и весом, типом машины, необходимостью манипулятора на выгрузке, временем разгрузки и количеством точек.

Экономия: отправлять комплект одной машиной, а не частями; пакетировать секции в пачки (это и сохраннее, и быстрее на выгрузке); использовать башенный кран объекта вместо манипулятора; совмещать поставку подъёмника с другим оборудованием на объект; забирать с завода на обратной загрузке.

Типичные ошибки. Везут секции навалом без пачек — теряют маркировку и получают помятые раскосы. Кладут прокладки под раскосы вместо углов — гнут секции. Стропят кабину за ограждения — повреждают несиловые элементы и ролики. Отправляют крепёж без маркировки по узлам — останавливают монтаж. Везут привод без отметки о слитом масле — запускают редуктор на сухую. Не согласовывают порядок выгрузки — монтажники перебирают штабель. Принимают комплект без ведомости — недостача выясняется на высоте 40 м.

Для расчёта нам нужны: модель подъёмника, высота подъёма и количество секций мачты, вес кабины и привода, перечень мест или ведомость комплектации, адреса, наличие крана или манипулятора на выгрузке, желаемая дата.

Частые вопросы

Сколько мест в комплекте строительного подъёмника?

Для грузового подъёмника на 500–1 000 кг с высотой подъёма 50 м — 50–90 мест: 25–35 секций мачты, базовая рама, кабина, привод, шкаф управления, настенные крепления, ограждения, крепёж. Для грузопассажирского на 2 000 кг и 100 м — 120–200 мест. Общий вес от 3 до 15 т.

Войдёт ли комплект в одну машину?

Да, комплект подъёмника на 50 м — это 25–40 м³ и 3–7 т, то есть треть-половина полуприцепа 13,6 м. Ограничивает не вес, а габарит кабины высотой 2,2 м: в тент она входит, в фургон впритык. Оптимальный вариант — тент со сдвижной крышей или открытая площадка, чтобы грузить краном сверху.

Почему важна маркировка секций мачты?

Потому что секции часто не взаимозаменяемы: нижние усиленные, отдельные секции имеют узлы под настенное крепление или направляющие кабельного лотка. Перепутанный порядок означает разборку и повторную сборку. Маркировка за рейс стирается от трения, поэтому секции пакетируются в пачки по типам с биркой на пачке и описанием в ведомости.

Как укладывать секции, чтобы не погнуть?

Штабелем, строго одна над другой, с деревянными прокладками между ярусами по углам секций. Секция — пространственная ферма: она прочная по углам и слабая по серединам раскосов, и прокладка, оказавшаяся под раскосом, его гнёт. Высота штабеля — до 6–8 ярусов по рекомендации производителя.

Что особенного в перевозке приводной станции?

Это самое дорогое место после кабины. Везётся на поддоне, в заводской упаковке, вертикально, с фиксацией. Редуктор либо с маслом и строго вертикально, либо со слитым маслом — и тогда факт слива обязательно отмечается в документах, иначе на монтаже привод запустят на сухую. Тормоз привода защищается от влаги: это узел безопасности.

Чем выгружать на стройке?

Если на объекте есть башенный кран — им, это удобнее и дешевле всего. Если нет, нужен манипулятор, рассчитанный на самое тяжёлое место: кабина 600–1 800 кг на вылете 6 м требует манипулятора от 7–12 тонно-метров. Разгрузка комплекта из 60–90 мест занимает 2–4 часа.

Можно ли заменить потерянный крепёж обычными болтами?

Нет. Болты крепления секций мачты рассчитаны на определённую нагрузку, и подмена «похожими» в подъёмном оборудовании недопустима. Именно поэтому крепёж упаковывается в закрытые ящики по узлам с описью внутри и снаружи, а приёмка идёт по ведомости комплектации.

Как согласовать порядок выгрузки?

Заранее, с монтажной организацией: первыми нужны базовая рама, нижние секции, привод и шкаф управления, последними — верхние секции и ограждения верхних этажей. Это указывается при оформлении заявки, чтобы погрузка на заводе шла в обратном порядке. Иначе монтажники перебирают штабель на площадке.
