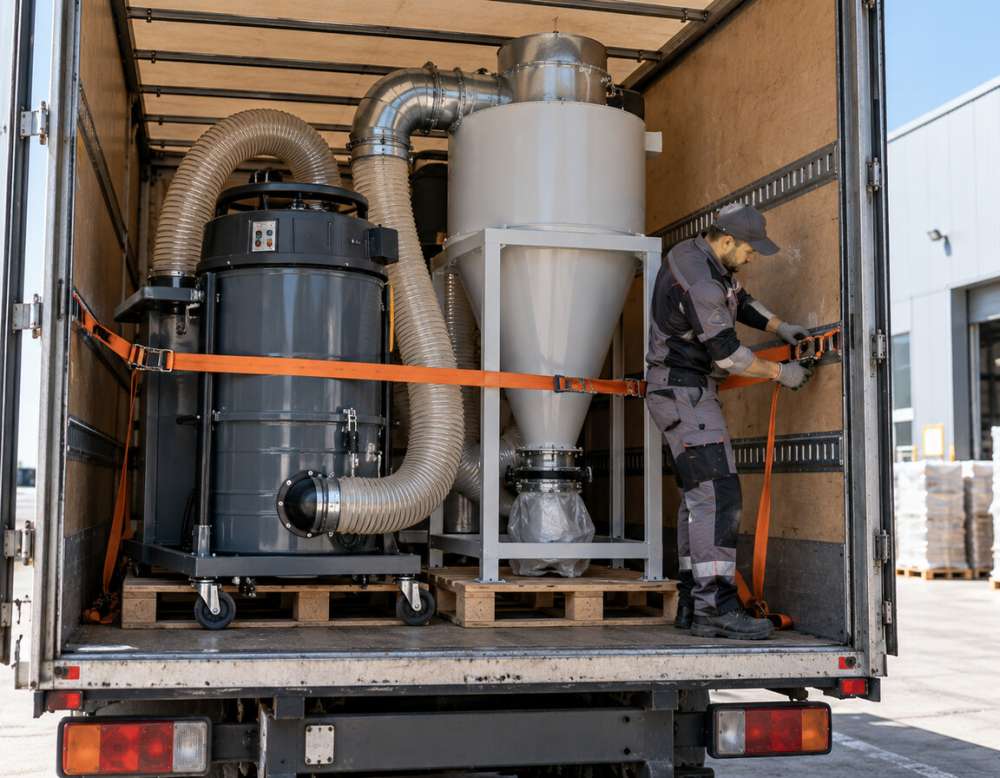

Перевозка промышленного пылесоса и системы аспирации

Перевозка промышленного пылесоса редко сводится к одному ящику. Обычно вместе с ним едет вся система аспирации: циклон, фильтр-установка с рукавами, вентилятор или дымосос, бункер для стружки, десятки метров воздуховодов, отводы, шиберы, приёмные воронки. По массе такой комплект может не дотягивать и до пяти тонн, а по объёму занимать полную фуру и ещё половину второй машины — потому что в аспирации объём почти всегда важнее массы.

Вторая особенность — хрупкость. Воздуховоды делают из тонкого металла 0,7–1,5 мм, крыльчатки вентиляторов балансируют на заводе, фильтровальные рукава шьют из нетканого материала, который рвётся от любого заусенца. Поэтому в такой перевозке главный риск не перегруз, а смятая геометрия: патрубок овалом, труба с заломом, разбалансированная крыльчатка.

Мы везём промышленные пылесосы, циклоны, фильтр-установки, вентиляторы, трубы аспирации и бункеры по городу, региону и межгороду. У нас свой автопарк и партнёры в регионах, поэтому под один пылесос берут пятитонник, под систему целиком — фуру 82–92 м³ или сцепку 120 м³, а под бункер высотой свыше 4 метров — низкорамную платформу.

Что входит в систему аспирации и сколько это весит

Чтобы правильно подобрать машину, систему разбирают на узлы и считают каждый по габариту, а не только по массе.

Узел	Масса	Габарит	Чем критичен при перевозке
Промышленный пылесос бытового класса	50–120 кг	0,6×0,6×1,3 м	Колёса, шланги, фильтр-картридж
Пылесос трёхфазный, цеховой	150–350 кг	0,9×0,8×1,8 м	Высокий, узкий, бак и турбина отдельно
Пылесос промышленный с бункером	350–600 кг	1,4×1,0×2,2 м	Высота, центр тяжести, рама
Циклон стружкоотделитель	80–400 кг	диаметр 0,6–1,6 м, высота 2–4 м	Конус мнётся, высота даёт негабарит
Фильтр-установка с рукавами	300–2 500 кг	1,5×1,5×3,0–5,0 м	Высота, тонкостенный корпус, рукава внутри
Вентилятор, дымосос	60–1 500 кг	0,8×0,8×1,0 — 2,5×2,0×2,2 м	Крыльчатка, вал, балансировка
Воздуховоды и трубы аспирации	4–25 кг за метр	диаметр 100–800 мм, длина 1,25–3 м	Тонкий металл, мнётся под ремнём
Бункер, силос для стружки	400–4 000 кг	диаметр 1,8–3,5 м, высота 4–9 м	Объёмный негабарит, разрешение на проезд
Шиберы, отводы, тройники, воронки	3–60 кг	мелочь, но много мест	Разукомплектовка, потеря крепежа

Промышленные пылесосы

Разброс по массе — от 50 до 600 кг. Малые однофазные модели едут как обычная техника на паллете. Цеховые трёхфазные пылесосы 150–350 кг — это высокий узкий корпус на колёсах с турбинным блоком сверху: центр тяжести высокий, катится он легко, и без фиксации в кузове уезжает сам. Крупные установки 350–600 кг идут на рамах, часто с отдельным бункером-сборником, бумажными или полиэстеровыми фильтрами и предварительным циклоном.

Первое, что делают перед погрузкой, — снимают и упаковывают отдельно всё навесное: шланги, насадки, трубки, фильтр-картриджи, кабели. Шланг гофрированный диаметром 50–100 мм, брошенный в кузов, обязательно попадёт под чей-то поддон. Колёса на корпусе стопорят или снимают: пылесос на незаблокированных колёсах при торможении проезжает кузов насквозь.

Циклоны и фильтр-установки

Циклон — цилиндр с конусом внизу, диаметр 0,6–1,6 м, высота 2–4 метра, масса от 80 до 400 кг. Стенка тонкая, конус — самое уязвимое место: достаточно поставить циклон конусом на пол кузова без подкладки, чтобы он смялся под собственным весом на первой же неровности. Циклоны везут лёжа на двух деревянных ложементах-подкладках по форме корпуса или вертикально в обрешётке с распорками.

Фильтр-установка — шкаф или бункер с рукавами, системой импульсной продувки, шнеком выгрузки. Масса от 300 кг до 2,5 тонн, высота 3–5 метров. Высота — главная проблема: по общему правилу габарит без разрешения ограничен 4,0 м по высоте (с учётом высоты платформы), 2,55 м по ширине и 20 м по длине, и корпус 4,2 м на обычном полуприцепе высотой 1,2 м в это не вписывается. Такие корпуса либо везут лёжа, если конструкция это допускает, либо на низкорамной платформе, либо оформляют как негабарит с разрешением на маршрут.

Вентиляторы и дымососы

Масса от 60 кг у малого радиального вентилятора до 1,5 тонны у дымососа с электродвигателем на общей раме. Критичный элемент — крыльчатка. Она отбалансирована на заводе, и даже небольшая деформация лопатки или вмятина на диске приводят к вибрации при пуске, которая разбивает подшипники за недели. Поэтому вентилятор никогда не поднимают и не крепят за корпус спирали или за всасывающий патрубок — только за раму или за заводские монтажные проушины.

Воздуховоды и трубы аспирации

Самая объёмная и самая мятая часть системы. Трубы диаметром 100–800 мм из стали 0,7–1,5 мм или оцинковки, длиной 1,25–3 метра, плюс отводы 30/45/90 градусов, тройники, переходы, шиберы, быстросъёмные хомуты. По массе сто метров трубы 200 мм — это около тонны, а по объёму — больше половины фуры, если везти её россыпью.

Решение — вкладывать трубы друг в друга по принципу телескопа: 300 мм в 400 мм, 200 мм в 300 мм. Так объём сокращается в 2–3 раза. Между стенками прокладывают картон или пузырчатую плёнку, чтобы они не терлись. Собранные пакеты обвязывают и укладывают на лаги, а не прямо на пол.

Бункеры и силосы для стружки

Это объёмный негабарит. Бункер диаметром 1,8–3,5 м и высотой 4–9 метров почти всегда шире 2,55 м или выше 4,0 м в погруженном состоянии, значит нужен негабаритный проезд: оформление разрешения на маршрут, иногда сопровождение, выбор дороги по высоте путепроводов и по радиусам поворотов. По массе при этом бункер лёгкий — 400 кг на малой модели, 2–4 тонны на крупной, и фура такой груз держит легко. Платят здесь за габарит и за маршрут, а не за тонны.

Высокие силосы часто приходят секциями с заводскими фланцами — это сильно упрощает перевозку: три секции по 2,5 м укладываются на обычный полуприцеп в пределах габарита. Если силос цельный, считают высоту платформы плюс диаметр и подбирают низкорамник, чтобы уйти под 4,0 м.

Демонтаж системы на объекте и маркировка узлов

Переезд цеха или перенос аспирации на новое место почти всегда начинается с разборки, и качество разборки определяет, соберут ли систему потом.

Порядок разборки

Сначала систему фотографируют целиком и по участкам, с привязкой к стенам и колоннам — это дешевле любой схемы и потом экономит дни на монтаже. Дальше отключают питание и пневматику, снимают гибкие вставки и виброизоляторы, рассоединяют воздуховоды по хомутам и фланцам, снимают вентиляторы с рам, демонтируют циклоны и фильтры, разбирают несущие опоры и площадки обслуживания. Крепёж с каждого фланца складывают в пакет и подписывают номером фланца, а не ссыпают в общее ведро.

Маркировка

Рабочая схема простая и проверенная: маркер по металлу или бирка на каждом узле с номером по монтажной схеме, тот же номер — на обоих сопрягаемых фланцах, направление потока стрелкой. Трубы помечают по участкам: «участок 3, труба 7 из 12». Фланцы, которые нельзя путать (разный диаметр отверстий, несимметричные сверловки), маркируют дополнительно.

Без маркировки сборка превращается в подбор: двадцать похожих труб 200 мм без номеров и без схемы приходится примерять по месту, и часть не подходит, потому что углы и длины отличаются на сантиметры. Это обычно дороже всей перевозки.

Упаковка хрупких элементов

Фильтровальные рукава

Рукава из нетканого полиэстера или полипропилена, длиной 1–4 метра, с корзинами-каркасами внутри. Их везут отдельно от корпуса: внутри установки они трутся о кромки трубной доски и рвутся. Новые рукава идут в заводских пачках в плёнке — так и везут, не распаковывая. Снятые рукава складывают в мешки или коробки по 10–20 штук, не сминая в комок, и защищают от влаги: намокший рукав слипается и теряет проницаемость.

Корзины-каркасы — это проволочные конструкции, которые легко гнутся. Их увязывают в пакеты по 10–20 штук в одном направлении, прокладывают картоном и крепят отдельно. Погнутая корзина не входит в трубную доску и не держит рукав ровно.

Крыльчатки и валы

Снятую крыльчатку везут на отдельном поддоне, в обрешётке, закреплённой за ступицу или за вал, а не за лопатки. Лопатки закрывают фанерой или картоном. Вал с подшипниковым узлом фиксируют в ложементах и защищают посадочные шейки от забоин — забитая шейка требует проточки. Если крыльчатка остаётся на валу, ротор фиксируют от проворачивания, чтобы подшипники не работали всухую на вибрации в пути.

Фильтр-картриджи и прочая мелочь

Картриджи и кассеты везут в заводских коробках вертикально, не ставят на них ничего сверху. Манометры, датчики давления, электромагнитные клапаны импульсной продувки, пульты и шкафы автоматики снимают и упаковывают отдельно — это самые частые позиции, которые приезжают разбитыми, если оставить их на корпусе. Шиберы с приводами фиксируют в закрытом положении.

Крепление на паллетах и в обрешётке

Общий принцип тот же, что с любым тонкостенным оборудованием: нагрузка идёт на раму и поддон, а не на корпус.

• Паллета или лаги под всё. Корпус пылесоса, фильтра, циклона ставят на поддон или на деревянные лаги. Это даёт захват вилами и снимает часть вибрации с тонкого металла.
• Обрешётка на хрупкое. Циклоны, крыльчатки, конусы, патрубки большого диаметра обшивают дощатой обрешёткой. Это не роскошь: конус циклона без обрешётки мнётся от прикосновения соседнего ящика.
• Ремни через раму. Стяжной ремень под храповиком продавливает металл 0,8 мм без усилия. Ремни пускают через раму, поддон или проушины, под них ставят брус и уголок.
• Ложементы по форме. Цилиндрические корпуса и трубы большого диаметра кладут в вырезанные по радиусу деревянные ложементы, иначе вся масса приходится на узкую линию контакта.
• Патрубки — вверх и внутрь. Выступающие патрубки, фланцы и штуцеры ориентируют так, чтобы они не были крайней точкой груза, иначе их срежет при погрузке соседнего места.
• Заглушки на все отверстия. Фланцы закрывают фанерными кружками или плёнкой: в открытый патрубок попадает пыль и влага, а кромку легко завернуть.
• Антискользящие коврики и забивка пустот. Лёгкий объёмный груз в полупустой фуре перемещается сильнее, чем тяжёлый. Пустоты забивают, ряды подпирают.
• Тяжёлое вниз и к центру. Вентилятор 1,2 тонны ставят по центру над осями, трубы и рукава — выше и по краям.

Выбор машины: объём важнее массы

В аспирации почти всегда первой заканчивается не грузоподъёмность, а кубатура. Система на средний деревообрабатывающий цех может весить 3,5 тонны и при этом не влезть в фуру по объёму.

Что везём	Машина	Объём / масса	Когда подходит
Один пылесос 50–350 кг	Газель	9–16 м³ / 1,5 т	Городская доставка, один-два места
Пылесос с бункером, малый циклон	Пятитонник	25–36 м³ / 5 т	Комплект на небольшую мастерскую
Система аспирации цеха	Еврофура	82–92 м³ / 20 т	Фильтр, вентилятор, трубы, мелочь одной машиной
Крупная система с трубами	Сцепка	до 120 м³ / 20–25 т	Когда объём больше 90 м³, а масса небольшая
Трубы и секции длиной 6–12 м	Длинномер, бортовая платформа	до 13,6 м по длине	Длинные участки воздуховодов, опоры, фермы
Корпус фильтра или силос выше 3,2 м	Низкорамная платформа	высота пола 0,4–0,9 м	Чтобы уйти под габарит 4,0 м по высоте
Бункер шириной более 2,55 м	Трал, негабаритная платформа	по проекту	Негабарит, разрешение на маршрут
Выгрузка на объекте без техники	Манипулятор 3–10 т	вылет 6–12 м	Нет крана и погрузчика, нужна установка на место

Практический расчёт делают так: считают объём каждого узла с упаковкой, суммируют, добавляют 15–20 % на пустоты и неидеальную укладку и только потом смотрят на массу. Если сумма вышла 95 м³ при массе 4 тонны — это сцепка, а не фура, хотя по тоннам хватило бы и пятитонника. Если трубы удалось вложить телескопом и объём упал до 70 м³, фуры достаточно.

Отдельно про габарит. По общему правилу без специального разрешения автопоезд едет в пределах 2,55 м по ширине, 4,0 м по высоте и 20 м по длине, с ограничением нагрузки на ось (ориентир — 10 т на одиночную ось, для отдельных категорий дорог 11,5 т). Всё, что выходит за эти значения, относится к негабариту: нужно разрешение на маршрут, иногда сопровождение, и сроки увеличиваются на 3–10 рабочих дней на оформление. Правила перевозки тяжеловесных и крупногабаритных грузов установлены постановлением Правительства РФ № 2200 — здесь это упоминается информационно, конкретный маршрут и комплект документов считают под задачу.

Когда нужен манипулятор

Манипулятор берут в четырёх ситуациях. Первая — на объекте нет ни крана, ни погрузчика, а груз тяжелее 500 кг: вентилятор на раме, корпус фильтра, бункер. Вторая — узел надо не просто поставить на землю, а завести на фундамент, на кровлю пристройки или за ограждение; вылет стрелы 6–12 м это закрывает. Третья — высокий груз нужно опустить из вертикального положения в горизонтальное и наоборот, а это безопаснее делать краном, чем вручную. Четвёртая — разовая выгрузка на площадке, где заказывать автокран невыгодно по минимальной смене.

Строповка — за проушины или за раму, мягкими стропами с защитой кромок. Цилиндрический циклон поднимают двумя стропами с траверсой, чтобы не затянуть корпус и не смять стенку. Крыльчатку и вал — только за ступицу и вал.

Монтажная ведомость и комплектность

Аспирация — это десятки мест, из которых половина мелкие. Без ведомости недостача обнаруживается на монтаже, когда машина уже уехала.

В ведомости по каждому месту указывают: номер места, наименование узла, номер по монтажной схеме, количество, массу, габарит, тип упаковки и примечание о хрупкости. Отдельными строками идут пакеты с крепежом, хомуты, прокладки, гибкие вставки, шиберы, датчики, шкаф автоматики. Пакеты крепежа привязывают к номеру фланца.

Практические правила, которые экономят время на сборке:

• мелочь не везут россыпью: только в коробках или ящиках с описью внутри и снаружи;
• число мест в накладной должно совпадать с числом мест в ведомости — это первое, что проверяют на выгрузке;
• комплект на один участок системы стараются не делить между машинами, иначе монтаж встанет в ожидании второй;
• документацию, паспорта, схемы и шильдики, снятые с корпусов, кладут в один подписанный конверт и передают под роспись;
• если часть узлов остаётся на объекте до следующего этапа, это отмечают в ведомости, чтобы её не искали как недостачу.

Приёмка и проверка геометрии патрубков

Приёмка аспирации отличается от обычной тем, что главное — не внешний вид, а геометрия стыков. Система собирается по фланцам и хомутам, и смятый на 5 мм патрубок уже не даёт герметичности.

• Пересчёт мест по накладной и ведомости до распаковки, с отметкой расхождений при водителе.
• Упаковка: вскрытия, разрывы, следы влаги, продавленная обрешётка, сломанные лаги.
• Патрубки и фланцы: круглость патрубка проверяют замером диаметра в двух-трёх направлениях — разница больше 3–5 мм означает овал, и хомут уже не сядет. Фланец проверяют на плоскость прикладыванием линейки и по совпадению отверстий со сопрягаемым фланцем.
• Трубы: заломы, вмятины, продольные вдавленности от ремня, разошедшийся спиральный шов, замятые кромки под хомут.
• Корпуса: вмятины на циклоне и конусе, деформация бункера, перекос дверец и люков обслуживания, целостность сварных швов.
• Вентилятор: крыльчатка проворачивается рукой свободно, без задевания о корпус спирали; лопатки без вмятин; вал без забоин на шейках; подшипниковые узлы без люфта.
• Рукава и корзины: целостность упаковки, отсутствие порывов и влаги, корзины не погнуты.
• Автоматика: шкаф без вмятин, манометры и датчики целы, разъёмы не выломаны.
• Фото до и после распаковки, с видимым номером места. Для спорных размеров — фото с рулеткой или шаблоном.

Овальный патрубок иногда правят по месту оправкой, но не всегда и не на тонком металле. Поэтому замеры делают на выгрузке, а не перед монтажом через две недели: по общему правилу чем позже заявлено повреждение, тем сложнее связать его с перевозкой.

Сроки и ориентиры стоимости

Задача	Срок	Ориентир стоимости
Пылесос по городу, газель	в день обращения	от 4 000–7 000 рублей за рейс
Комплект мастерской, пятитонник, до 300 км	1 день	15 000–30 000 рублей
Система цеха фурой, межгород 500–1500 км	2–4 дня	от 40–70 рублей за километр
Сцепка 120 м³ под объёмный комплект	2–5 дней	наценка 15–30 % к фуре
Низкорамник под корпус выше 3,2 м	2–5 дней	наценка 30–60 % к обычной платформе
Негабаритный бункер с разрешением	от 5–12 дней с оформлением	считается по маршруту и габариту
Манипулятор на выгрузку	по согласованию	от 2 000–3 500 рублей за час, минимум 4 часа
Демонтаж и упаковка на объекте	1–3 дня на цех	считается по объёму работ

Все цифры — ориентиры. Итог зависит от маршрута, типа машины, фактического объёма после укладки, необходимости негабаритного разрешения и манипулятора. Для расчёта достаточно перечня узлов с массами и габаритами, адресов, даты и ответа на вопрос, чем грузят и выгружают на каждой стороне.

Частые вопросы

Почему систему аспирации считают по объёму, а не по весу?

Потому что объём заканчивается первым. Воздуховоды, циклон, корпус фильтра и бункер — это большие пустые объёмы из тонкого металла: сто метров трубы диаметром 200 мм весят около тонны, а занимают больше половины фуры. Типичная система цеха весит 3–5 тонн при объёме 80–110 м³, то есть по массе хватило бы и пятитонника, а по кубатуре нужна фура 82–92 м³ или сцепка 120 м³. Поэтому расчёт начинают с суммы габаритов всех мест плюс 15–20 % на пустоты.

Можно ли уменьшить объём воздуховодов при перевозке?

Да, и это основной способ сэкономить машину. Трубы разных диаметров вкладывают друг в друга телескопом: 200 мм в 300 мм, 300 мм в 400 мм. Между стенками прокладывают картон или пузырчатую плёнку, чтобы они не терлись и не царапали оцинковку. Так объём трубной части сокращается в 2–3 раза, и система, которая не влезала в фуру, помещается в неё целиком. Собранные пакеты обвязывают и укладывают на лаги, а не прямо на пол кузова.

Как перевозят циклон, чтобы не смять конус?

Два варианта. Лёжа — на двух деревянных ложементах, вырезанных по радиусу корпуса, с обвязкой через ложементы, чтобы нагрузка не шла на узкую линию контакта. Или вертикально в дощатой обрешётке с распорками, с опорой на верхний фланец и усиленным донным щитом под конусом. Чего не делают — не ставят циклон конусом прямо на пол кузова: тонкая стенка конуса сминается под собственным весом корпуса на первой же неровности.

Нужно ли снимать фильтровальные рукава перед перевозкой?

Если установка уже была в работе — да. Внутри корпуса рукава трутся о кромки трубной доски и рвутся от вибрации, а снятые и уложенные в мешки по 10–20 штук доезжают целыми. Их защищают от влаги: намокший рукав слипается и теряет проницаемость. Корзины-каркасы увязывают отдельными пакетами в одном направлении с прокладкой картоном, потому что погнутая корзина не входит в трубную доску. Новые рукава в заводской упаковке везут как есть.

Когда для бункера или силоса нужно разрешение на негабарит?

Когда груз вместе с платформой выходит за габарит, который по общему правилу составляет 2,55 м по ширине, 4,0 м по высоте и 20 м по длине. Бункер диаметром 2,8 м уже шире нормы, а корпус высотой 3,4 м на полуприцепе с полом 1,2 м даёт 4,6 м по высоте. Тогда оформляют разрешение на маршрут, иногда с сопровождением, и на это уходит дополнительно 3–10 рабочих дней. Иногда проблему снимает низкорамная платформа с высотой пола 0,4–0,9 м или поставка силоса секциями.

Чем опасна перевозка вентилятора в сборе с крыльчаткой?

Крыльчатка отбалансирована на заводе, и даже небольшая вмятина на лопатке или диске даёт вибрацию при пуске, которая разбивает подшипники за несколько недель. Поэтому вентилятор поднимают и крепят только за раму или заводские проушины, никогда за корпус спирали и не за всасывающий патрубок. Ротор фиксируют от проворачивания, чтобы подшипники не работали всухую на вибрации в пути. Снятую крыльчатку везут отдельно, в обрешётке, закреплённой за ступицу, с закрытыми фанерой лопатками.

Как правильно размаркировать систему при демонтаже?

Сначала систему фотографируют целиком и по участкам с привязкой к стенам и колоннам. Затем на каждый узел ставят бирку или маркер по металлу с номером по монтажной схеме, тот же номер дублируют на оба сопрягаемых фланца и рисуют стрелку направления потока. Трубы нумеруют по участкам в формате «участок 3, труба 7 из 12». Крепёж с каждого фланца складывают в подписанный пакет. Без этого двадцать похожих труб приходится примерять по месту, и такая сборка выходит дороже самой перевозки.

Что главное проверить при приёмке — и как?

Геометрию стыков, а не внешний вид. Диаметр каждого патрубка замеряют в двух-трёх направлениях: разница больше 3–5 мм означает овал, и хомут на такой патрубок уже не сядет. Фланцы проверяют линейкой на плоскость и по совпадению отверстий. Трубы смотрят на заломы, продольные вдавленности от ремня и разошедшийся спиральный шов. Плюс пересчёт мест по ведомости до распаковки, свободное вращение крыльчатки рукой и фото с рулеткой по спорным размерам — всё это фиксируют при водителе.
