Перевозка теплового насоса и геотермального оборудования

Тепловой насос — это холодильная машина, развёрнутая наоборот: внутри герметичный контур с фреоном, компрессор, теплообменники и масло в картере. Поэтому перевозка теплового насоса ближе к перевозке холодильного оборудования, чем к доставке бытовой техники. Главное требование здесь не масса и не габарит, а положение корпуса в пути: большинство повреждений возникает не от удара, а от того, что агрегат положили на бок или перевернули.

Мы везём моноблоки воздух-вода, сплит-системы, грунтовые и геотермальные станции, промышленные установки, а вместе с ними зонды, коллекторы и трубы ПНД в бухтах. У нас свой автопарк и партнёры в регионах, поэтому под один моноблок берут газель с гидробортом, под комплект для дома — пятитонник, а под оборудование с бухтами ПНД — длинномер или сцепку.

Ниже разобрано, чем различаются типы насосов по массе и габаритам, как крепить корпус и теплообменник, что меняется зимой, как выгружать без погрузчика на участке и что проверять при приёмке.

Типы тепловых насосов и их масса

От типа зависит и выбор машины, и схема выгрузки. Разброс по массе большой: от 80 кг до 3 тонн.

Тип оборудования	Масса	Габарит в упаковке	Чем везут
Моноблок воздух-вода бытовой	80–300 кг	1,2×0,6×1,4 м	Газель с гидробортом, догруз
Сплит: наружный блок	60–180 кг	1,0×0,45×1,1 м	Газель, пятитонник
Сплит: гидромодуль, внутренний блок	40–90 кг	0,5×0,4×0,9 м	Догруз, сборный груз
Грунтовая (геотермальная) станция	150–500 кг	0,7×0,8×1,8 м	Пятитонник, газель с гидробортом
Станция с встроенным бойлером 200–300 л	250–450 кг	0,8×0,8×2,0 м	Пятитонник, высота кузова от 2,1 м
Промышленный тепловой насос	1,0–3,0 т	2,5×1,2×2,0 м и более	Пятитонник, фура, манипулятор
Буферная ёмкость, бак-аккумулятор	60–250 кг	диаметр 0,6–1,0 м, высота 1,5–2,2 м	Вместе с насосом, вертикально
Зонды и коллекторы ПНД в бухтах	50–400 кг бухта	диаметр бухты 1,6–2,6 м	Длинномер, фура, сцепка

Моноблок воздух-вода

Самый массовый вариант для частного дома. Внутри всё: компрессор, вентилятор, пластинчатый теплообменник, насос, автоматика. Моноблок на 8–12 кВт весит 120–200 кг, на 16–20 кВт — 250–300 кг. Габарит в заводской упаковке чаще 1,1–1,3 м по длине, 0,5–0,7 м по глубине и 1,2–1,5 м по высоте. Корпус с большим ламельным теплообменником по всей боковой или задней стенке — именно он мнётся первым.

Сплит-системы

Делятся на наружный блок с компрессором и внутренний гидромодуль. Наружный блок — 60–180 кг, гидромодуль — 40–90 кг, иногда с бойлером, тогда до 150 кг. Везут обычно вместе, но упаковки две-три, и их легко разукомплектовать на складе. Если в комплекте есть заправленные фреоном медные трассы, их пакуют отдельной бухтой и держат концы запаянными.

Грунтовые и геотермальные станции

Это шкаф высотой 1,6–2,0 м, массой 150–500 кг, часто с встроенным бойлером и буферным баком. Массивный, узкий, с высоким центром тяжести — на поддоне стоит устойчиво, без поддона заваливается. Промышленные установки на 100–500 кВт весят 1–3 тонны, идут на рамах, иногда с отдельными выносными модулями.

Почему главное — положение корпуса

Это ключевой пункт, и его стоит понять до загрузки, а не после.

Компрессор и масло

Компрессор теплового насоса смазывается маслом, которое стоит в картере. Когда агрегат наклоняют больше чем на 30–45 градусов или кладут на бок, масло уходит из картера в контур — в теплообменники, в ресивер, в магистрали. Обратно оно само не возвращается: нужен отстой в правильном положении, а иногда и сервисное вмешательство. Запуск компрессора без масла — это задир подшипников и клапанов в первые же минуты, и такая поломка не выглядит как транспортное повреждение, хотя причина именно в перевозке.

Контур с фреоном

Контур герметичен и находится под давлением. При кантовании агрегата жидкий хладагент перераспределяется, и при пуске возможен гидроудар в компрессоре. Кроме этого, виброопоры и крепления компрессора рассчитаны на вертикальную нагрузку: лежащий на боку агрегат давит компрессором на собственные трубки, и микротрещина в пайке даёт медленную утечку, которую находят через месяц по падению давления.

Простое правило

Тепловой насос везут строго вертикально, в том положении, которое указано стрелками на заводской упаковке. Нельзя кантовать, нельзя класть на бок, нельзя переворачивать «на минутку, чтобы занести в дверь». Если производитель всё же допускает наклон или перевозку лежа для конкретной модели, это пишется в инструкции и сопровождается требованием отстоя перед запуском. По умолчанию исходят из того, что нельзя.

Упаковка и крепление

Заводская упаковка и паллета

Лучшая упаковка — заводская, и её не разбирают. Это деревянный поддон или обрешётка, пенопластовые или ППУ-угловые вставки, картонный короб, полиэтилен, иногда защитные решётки на теплообменник. Поддон здесь несёт две функции: он даёт вилочный захват и поднимает корпус над полом кузова, снимая часть вибрации. Оборудование без поддона мы ставим на паллету и фиксируем: ящик 450 кг с высоким центром тяжести, стоящий прямо на полу, при экстренном торможении уезжает вперёд целиком.

Если упаковку всё-таки вскрывали (например, проверяли комплектность на складе), её восстанавливают: закрывают теплообменник картоном или фанерным щитом, углы — уголком, корпус — стрейчем в несколько слоёв. Пломбы и маркировку «верх», «не кантовать», «хрупкое» переносят на новую обвязку, иначе на перегрузе их никто не увидит.

Крепление ремнями

Крепят за паллету, а не за корпус. Ремень с храповым механизмом тянет с усилием, которого достаточно, чтобы продавить тонкий металл кожуха или смять ламели теплообменника, — и такое повреждение видно только при внимательной приёмке. Рабочая схема такая:

• ремни идут через поддон или через нижнюю рамную часть, не по кожуху;
• под ремень в местах контакта ставят деревянный брус, фанеру или уголок — он распределяет усилие;
• теплообменник закрывают жёстким щитом, через него ремень не перетягивают;
• груз ставят вплотную к борту или к другому грузу, чтобы он не мог разогнаться внутри кузова;
• по полу — антискользящий коврик, он снимает большую часть смещений на поворотах;
• пустоты между грузами забивают, чтобы ящик не раскачивался в пути.

Моноблок, закреплённый одним ремнём поперёк корпуса, приезжает с вмятым кожухом и погнутыми ламелями в заметной доле случаев. Два ремня через поддон и распорка по бокам стоят пять минут, а исправление ламелей — это уже торг с поставщиком.

Перевозка зимой

Зимой к обычным требованиям добавляется три вещи.

Конденсат

Оборудование, завезённое с улицы при минус 15–25 °C в тёплое помещение, покрывается конденсатом — снаружи и внутри, на платах автоматики и клеммах. Если такой насос подключить сразу, велик шанс замыкания на плате управления. Поэтому агрегат заносят в упаковке, распаковывают не раньше чем через несколько часов и дают выстояться. То же правило работает и наоборот: распакованный тёплый блок, вынесенный на мороз, тоже собирает влагу.

Масло в компрессоре и отстой перед запуском

На холоде масло густеет, а при перевозке неизбежны вибрация и наклоны на неровностях. После доставки насосу дают постоять в рабочем вертикальном положении, чтобы масло собралось в картере: ориентир — 12–24 часа, зимой ближе к 24. Многие производители отдельно требуют включить подогрев картера (если он есть) за 8–12 часов до первого пуска. Это самый дешёвый пункт всей установки и самый часто пропускаемый.

Вода в контурах и баках

Если оборудование уже было в работе и в контуре или бойлере осталась вода, при морозе её нужно слить полностью, иначе лёд разорвёт пластинчатый теплообменник или змеевик бойлера. Это касается демонтированных насосов и возвратов, а не новых с завода. Перед погрузкой такой агрегат продувают, а факт слива фиксируют в документах — ремонт разорванного теплообменника сопоставим со стоимостью нового блока.

Выбор машины

Определяющими здесь оказываются не масса и не объём, а высота груза, наличие гидроборта и возможность подъехать к участку.

Что везём	Машина	Полезная масса / объём	Особенности
Один моноблок или сплит	Газель с гидробортом	1,5 т / 9–16 м³	Выгрузка без погрузчика, проходит по узким проездам
Станция + бойлер + буфер	Пятитонник	5 т / 25–36 м³	Высота кузова от 2,1 м под шкаф 2,0 м
Насос в составе общей поставки	Догруз в еврофуру	20 т / 82–92 м³	Дешевле, но без адресной выгрузки и дольше по срокам
Промышленная установка 1–3 т	Фура или манипулятор	20 т / 82–92 м³	Манипулятор, если на объекте нет крана и погрузчика
Зонды и коллекторы в бухтах 2,0–2,6 м	Длинномер, сцепка	20–25 т / 120 м³	Бухты лежа плашмя, диаметр больше ширины борта газели
Комплект на дальнее плечо	Еврофура отдельной машиной	20 т / 82–92 м³	Без перегрузов в пути — меньше риска кантования

Газель с гидробортом — рабочая лошадка по моноблокам. Гидроборт поднимает 500–1000 кг, и он решает главную проблему частной доставки: на участке нет ни рампы, ни погрузчика. Пятитонник берут, когда едет комплект: насос, бойлер 200–300 л, буферная ёмкость, расширительные баки, обвязка. Здесь важно проверить внутреннюю высоту кузова: станция 2,0 м в упаковке не встанет вертикально в фургон высотой 1,9 м, а класть её нельзя.

Догруз в фуру экономит, но у него две оговорки: груз едет через склады с перегрузами, и каждый перегруз — это шанс, что ящик поставят не так; плюс фура не заедет на участок с мягким грунтом и не выгрузит на землю. Для одного моноблока на 300–500 км часто дешевле отдельная газель, чем догруз с перегрузом и последующей перевалкой.

Выгрузка без погрузчика

На стройку частного дома редко приезжает техника. Варианты выгрузки по убыванию удобства:

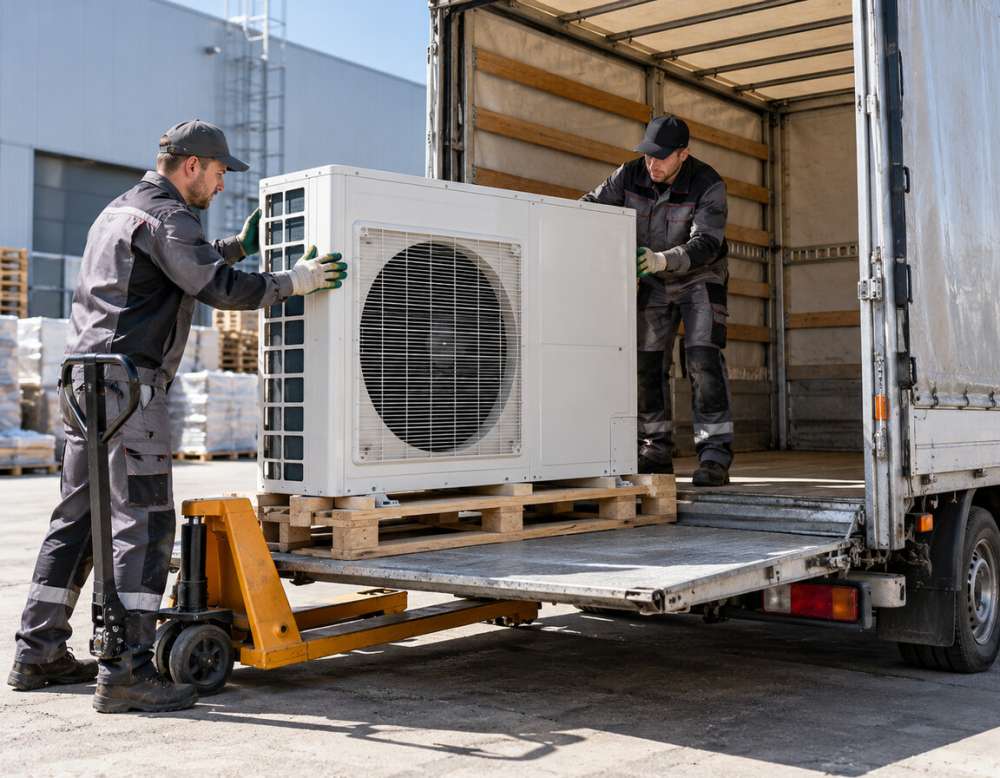

• Гидроборт. Паллету выкатывают рохлей на платформу и опускают на землю. Нужна твёрдая ровная площадка: на рыхлом грунте или щебне рохля не идёт, под неё кладут настил из доски или листов ОСП.
• Манипулятор. Для 500 кг и выше, а также когда груз надо поставить сразу на фундамент или за забор. Вылет стрелы 6–10 м закрывает большинство случаев, строповка — за поддон мягкими стропами, не за кожух.
• Вручную по сходням. Реально до 200–250 кг силами 3–4 человек, с лебёдкой или талью. Корпус держат вертикально, страхуют от опрокидывания, по сходням спускают медленно. Без страховки шкаф 1,8 м с высоким центром тяжести опрокидывается мгновенно.
• Разборка на месте. Иногда снимают кожух и наружные панели, чтобы пройти в проём. Делает это монтажник, а не грузчики: внутри трубки контура.

Отдельно про последние метры. Доставка «до участка» и доставка «до места установки» — разные вещи. Протащить 300 кг на поддоне 30 метров по грязи или гравию без настила невозможно; нужны либо настил, либо манипулятор с достаточным вылетом, либо подготовленный подъезд. Это согласуется при заказе, иначе машина приедет и встанет у калитки.

Подъём на этаж

Внутренние блоки, гидромодули и бойлеры иногда нужно поднять в котельную на цокольном или втором этаже. Практические ориентиры: лифтом можно поднять груз высотой до 2,0–2,1 м и массой до 400–500 кг, если он входит в кабину вертикально. По лестнице четыре грузчика поднимают до 150–200 кг на этаж, выше — только с такелажными ремнями и ощутимо дольше. Шкаф 1,9 м по узкой лестнице с поворотом часто не проходит по диагонали, и это проверяют рулеткой заранее, а не на площадке. При подъёме наклон корпуса стараются держать в пределах 30 градусов и минимальным по времени.

Геотермальные зонды, коллекторы и трубы ПНД

Это вторая половина геотермальной поставки, и по логистике она сложнее самого насоса.

Грунтовый зонд — это U-образная петля из трубы ПНД (чаще 32 или 40 мм) с заводской пяткой, длиной 100–200 метров на одну скважину. Коллекторные контуры горизонтального поля — трубы 32–40 мм отрезками по 100–200 м. Поставляются бухтами, и ключевой параметр — диаметр бухты: для трубы 32 мм на 200 м это 1,6–2,0 м, для 40 мм — 2,0–2,6 м. Масса бухты — от 50 до 400 кг.

Практические следствия:

• бухта диаметром 2,4 м в газель не входит ни вдоль, ни поперёк: ширина кузова меньше;
• бухты везут лежа плашмя, в один-два яруса, не ставят на ребро — на ребре бухта заваливается и труба деформируется;
• для партии бухт берут длинномер с бортовой платформой, фуру или сцепку 120 м³ — объём здесь важнее массы;
• ПНД нельзя волочить по асфальту и бетону: царапины на стенке — это точки будущего разрушения в скважине под давлением;
• зимой труба ПНД становится жёсткой, бухту не стоит разматывать на морозе — её сначала отогревают, иначе возможны трещины;
• пятки зондов и сварные соединения закрывают, концы труб держат заглушенными, чтобы внутрь не попали грунт и вода.

Вместе с зондами обычно едут геотермальные коллекторные колодцы, распределительные гребёнки, теплоноситель (водно-гликолевая смесь) в еврокубах или канистрах, грузы для затяжки зонда в скважину. Это уже сборная поставка: по объёму она занимает больше, чем сам насос, и часто определяет выбор машины.

Приёмка и частые повреждения

Что проверить при приёмке

• Целостность упаковки: вскрытия, разрывы, следы влаги, деформация углов и поддона.
• Индикаторы наклона и удара, если производитель их ставит. Сработавший индикатор фиксируют в накладной сразу.
• Положение, в котором груз стоял в кузове, — до выгрузки, а не после. Если агрегат лежал, это отмечают при водителе.
• Ламели теплообменника: вмятины, замины, следы ремня по корпусу.
• Корпус и кожух: царапины, прогибы, перекос дверцы шкафа.
• Трубки, патрубки и штуцеры: изгибы, следы масла на пайке — признак утечки фреона.
• Комплектность по упаковочному листу: гидромодуль, датчики, пульт, крепёж, гибкие подводки, документация.
• Для сплитов — целостность заводских заглушек на трассах и отсутствие шипения при распаковке.
• Для бухт ПНД — отсутствие глубоких царапин и изломов, целостность заглушек.

Претензию по скрытым повреждениям предъявить тем сложнее, чем позже её заметили. Вмятину на ламелях видно сразу, а утечку фреона — только на пуске, через неделю. Поэтому фото при приёмке делают до распаковки и после, с видимой маркировкой и номером упаковки.

Чаще всего ломается

• Смятые ламели теплообменника — от ремня без прокладки, от соседнего груза, от переноски «за решётку». Теплосъём падает, визуально агрегат исправен.
• Задир компрессора после перевозки на боку — проявляется при пуске, часто уже после монтажа.
• Утечка фреона по пайке — от вибрации без паллеты и от нагрузки на трубки при кантовании.
• Разбитая плата управления — от конденсата при включении сразу после мороза.
• Погнутые патрубки и штуцеры — когда агрегат тянут или двигают за обвязку, а не за поддон.
• Разорванный теплообменник — лёд в контуре у демонтированного оборудования, которое не слили перед морозом.
• Опрокидывание при выгрузке вручную — высокий узкий шкаф без страховки на сходнях.
• Повреждённая труба ПНД — бухту волокли по асфальту или везли на ребре.
• Разукомплектовка — внутренний блок, пульт или датчики уехали другой машиной при догрузе.

Сроки и ориентиры стоимости

Вариант доставки	Срок	Ориентир стоимости
По городу, газель с гидробортом	в день обращения	от 4 000–7 000 рублей за рейс
По региону до 300 км, газель	1 день	8 000–18 000 рублей
Пятитонник, комплект до 400 км	1–2 дня	18 000–35 000 рублей
Межгород 500–1500 км, отдельная машина	2–4 дня	от 35–60 рублей за километр
Догруз в фуру, межгород	4–9 дней	дешевле отдельной машины в 1,5–3 раза
Манипулятор для выгрузки на объекте	по согласованию	от 2 000–3 500 рублей за час, минимум 4 часа
Подъём на этаж грузчиками	в день доставки	от 500–1 200 рублей за этаж за единицу

Цифры — ориентиры: итог считается по маршруту, машине, массе, необходимости гидроборта или манипулятора и по условиям подъезда к участку. Для заявки достаточно модели и массы оборудования, габарита в упаковке, адресов, даты и ответа на два вопроса — чем выгружать и куда ставить.

Частые вопросы

Можно ли перевезти тепловой насос лежа, если он не влезает в машину стоя?

По умолчанию нет. В агрегате компрессор с маслом в картере и герметичный контур с фреоном под давлением; при укладке на бок масло уходит в контур, а крепления компрессора получают нагрузку, на которую не рассчитаны. Результат — задир компрессора или утечка по пайке, причём проявится это уже после монтажа. Если модель допускает перевозку лежа, это прямо написано в инструкции производителя вместе с требованием отстоя перед пуском. Правильное решение — взять машину с нужной высотой кузова.

Сколько должен стоять тепловой насос перед первым запуском после доставки?

Ориентир — 12–24 часа в рабочем вертикальном положении, зимой ближе к 24 часам. За это время масло собирается в картере компрессора, а конденсат, образовавшийся при переносе с холода в тепло, успевает уйти. Если у модели есть подогрев картера, многие производители требуют включить его за 8–12 часов до пуска. Конкретное время указано в инструкции на оборудование.

Какая машина нужна под геотермальную станцию с бойлером?

Чаще всего пятитонник: масса 250–500 кг проблемы не представляет, а вот высота в упаковке 1,9–2,1 м требует кузова от 2,1 м внутри, потому что класть шкаф нельзя. Если в комплекте идут буферная ёмкость, расширительные баки и обвязка, пятитонник нужен и по объёму. Для одной компактной станции без бойлера подойдёт газель с гидробортом, если внутренняя высота фургона это позволяет.

Как выгрузить насос на участке, где нет погрузчика?

Основной вариант — газель или пятитонник с гидробортом: паллету выкатывают рохлей и опускают на землю. Нужна твёрдая площадка, на грунте и щебне под рохлю кладут настил из доски или листов ОСП. Для массы от 500 кг или когда груз надо поставить сразу на фундамент, берут манипулятор. Вручную по сходням реально спустить 200–250 кг силами 3–4 человек со страховкой от опрокидывания.

Войдут ли бухты геотермальных зондов в газель?

Как правило нет. Бухта трубы ПНД 32 мм на 200 метров имеет диаметр 1,6–2,0 м, а бухта 40 мм — до 2,6 м, и в кузов газели она не входит ни вдоль, ни поперёк по ширине. Под бухты берут бортовой длинномер, фуру или сцепку 120 м³: здесь важен объём, а не масса. Везут их лежа плашмя, не на ребре, и не волочат по асфальту, чтобы не повредить стенку трубы.

Чем опасен догруз в фуру для теплового насоса?

Двумя вещами. Во-первых, сборный груз проходит через склады с перегрузами, а каждый перегруз — это шанс, что паллету поставят неправильно или прижмут соседним грузом к теплообменнику. Во-вторых, фура не заедет на участок и не выгрузит на землю без техники, поэтому потребуется перевалка. Догруз экономит деньги на дальних плечах, но для одного моноблока на 300–500 км отдельная газель с гидробортом часто выходит и дешевле, и безопаснее.

Что фиксировать в документах, если упаковка пришла повреждённой?

Всё, что видно, — до распаковки и при водителе: разрывы и вскрытия короба, деформацию поддона и углов, следы влаги, сработавшие индикаторы наклона и удара, положение, в котором груз стоял в кузове. Отметки вносят в транспортную накладную, фотографируют упаковку с видимой маркировкой и номером места. После распаковки проверяют ламели, корпус, патрубки и следы масла на пайке. Чем позже замечено повреждение, тем труднее связать его с перевозкой.

Нужно ли что-то делать с демонтированным насосом перед перевозкой зимой?

Да, из контуров и бойлера полностью сливают воду и продувают их, иначе лёд разорвёт пластинчатый теплообменник или змеевик. Это относится к оборудованию, которое уже было в работе: возвраты, переезды, замена на объекте. Новое оборудование с завода идёт сухим, и этой проблемы нет. Факт слива стоит отметить в документах, потому что разорванный теплообменник по стоимости сопоставим с новым блоком.
