Перевозка труб в ППУ-изоляции для теплотрассы

Труба в ППУ-изоляции — это стальная труба, залитая слоем пенополиуретана и закрытая снаружи оболочкой из полиэтилена. Внутри металл, который переживёт почти любое обращение. Снаружи — полиэтиленовая оболочка толщиной 3–5 мм, которую можно продавить ремнём, надорвать цепью и протереть о борт за один рейс. И вся ценность груза держится именно на этой оболочке: если она повреждена, в изоляцию попадает вода, пенополиуретан намокает, теплопотери растут, а участок теплотрассы признают негодным и меняют.

Поэтому перевозка предизолированных труб — это перевозка не металла, а хрупкой упаковки вокруг металла. Логика здесь ближе к перевозке готовых изделий с лакокрасочным покрытием, чем к перевозке металлопроката. Все приёмы, нормальные для обычной трубы — цепи, кантование по земле, сброс с борта, волочение, — здесь запрещены полностью.

Добавьте габарит. Трубы в ППУ поставляются длиной 6 и 12 м, диаметром условного прохода от 57 до 1020 мм, при этом наружный диаметр оболочки больше стального на 60–140 мм: труба DN 219 идёт в оболочке 315 мм, DN 530 — в оболочке 710 мм. Двенадцатиметровая труба — это уже длинномерный груз, а комплект теплотрассы — это ещё и отводы, тройники, неподвижные опоры, фасонные изделия и ящики с муфтами, каждый со своими требованиями к размещению. Ниже разбираем всё это по порядку.

Что именно перевозится: номенклатура и вес

Комплект на участок теплотрассы — это не только прямые трубы. В отправке обычно идёт шесть разных по транспортным свойствам групп, и для каждой нужно своё место в кузове.

• Прямые трубы в ППУ. Длина 6 и 12 м, диаметры DN 57–1020 мм. Основной объём отправки.
• Отводы предизолированные. Углы 15, 30, 45, 60, 90 градусов с изолированными плечами по 1–1,5 м. Форма неудобная: отвод не лежит ровно и не штабелируется, его нельзя зажать ремнём как трубу.
• Тройники и ответвления. Ещё более неудобная геометрия, часто с изолированной врезкой под углом. Перевозятся отдельно, в обрешётке или на поддоне с фиксацией.
• Неподвижные опоры. Труба с приваренным стальным щитом, залитым в изоляцию. Тяжёлая и несимметричная: щит создаёт плечо, за которое опору нельзя поднимать стропой.
• Фасонные изделия. Переходы по диаметру, шаровые краны в изоляции, компенсаторы, концевые элементы. Часто поставляются в деревянных ящиках или обрешётке.
• Термоусаживаемые муфты и комплекты стыков. Муфта, термоусаживаемая лента, скорлупы, компоненты для заливки пены, провода. Идут в коробках и ящиках, боятся сдавливания и влаги.

Вес погонного метра даёт понимание, сколько реально входит в машину. Он складывается из массы стальной трубы и небольшой добавки от изоляции: пенополиуретан практически невесом (40–60 кг/м³), полиэтиленовая оболочка добавляет от 2 до 12 кг на метр в зависимости от диаметра.

Диаметр DN, мм	Наружный диаметр оболочки, мм	Вес погонного метра, кг	Вес трубы 12 м, кг	Сколько труб 12 м входит в 20 т
57	140	7–9	85–110	по весу более 150, ограничение по объёму
89	160–180	11–14	135–170	по весу более 110, ограничение по объёму
159	250	24–30	290–360	55–65
219	315	38–47	460–560	35–42
325	450	70–85	840–1020	19–23
426	560	105–125	1260–1500	13–15
530	710	140–165	1680–1980	10–11
720	900	210–250	2520–3000	6–7
1020	1200	330–400	3960–4800	4–5

Обратите внимание на первые строки таблицы. Трубы малого диаметра в ППУ — это объёмный, а не тяжёлый груз: оболочка 140 мм при весе 9 кг/м даёт картину, когда машина забита полностью, а на весах 6–8 т. Именно поэтому заявка «везём 20 тонн трубы ППУ» ничего не говорит о машине: 20 т трубы DN 1020 — это пять штук на трале, а 20 т трубы DN 89 в кузов не войдут вообще, понадобится две-три машины.

Чем оболочка так легко повреждается

Полиэтиленовая оболочка рассчитана на защиту от грунтовой влаги, а не на механические нагрузки. Её толщина для труб среднего диаметра — 3–4,5 мм, для крупных — до 6–8 мм. Этого достаточно, чтобы выдержать засыпку песком, но недостаточно, чтобы выдержать точечную нагрузку от стального звена цепи или кромки металлического борта.

Практические цифры из разборов повреждений. Цепь, затянутая через трубу DN 219 без прокладки, оставляет вдавленную поперечную полосу глубиной 1,5–3 мм, которая на морозе становится трещиной. Труба, уложенная прямо на стальную поперечину платформы без деревянной подкладки, за 300 км вибрации получает потёртость до пены. Труба, скатанная по земле на 5 м, набирает царапины и задиры по всей линии контакта. Удар трубы о трубу при неаккуратной укладке краном даёт локальную вмятину с внутренним растрескиванием, которое на глаз не видно.

Отдельно — концы трубы. Там изоляция заканчивается, стальная часть остаётся открытой на 150–250 мм под сварку, и кромка оболочки по торцу — самое уязвимое место. Если трубу зацепили стропой за конец или ударили о борт торцом, скол оболочки по кромке означает, что в этом месте термоусаживаемая муфта не сядет герметично, и стык придётся переделывать.

Почему это настолько дорого. Повреждённый участок оболочки нельзя «подмазать»: ремонт возможен только заводскими способами — экструзионной наваркой или установкой ремонтного бандажа, и то в ограниченных пределах. Если пена намокла, участок изоляции подлежит замене, а это значит вырезать смонтированную трубу из траншеи, заварить новую вставку и заново сделать два стыка. По деньгам и по срокам это несопоставимо со стоимостью доставки.

Крепление: что можно и что нельзя

Это главный раздел для труб ППУ. Девять из десяти повреждений в пути — следствие неправильного крепления, а не аварии.

Запрещены металлические цепи и стальные стяжки без прокладок. Цепь на трубе ППУ — это гарантированная продавленная полоса. Даже если визуально после ослабления цепи оболочка «выправилась», в ней осталась зона с уменьшенной толщиной и внутренними напряжениями. Единственный допустимый вариант с цепью — через жёсткую распределительную накладку по всей зоне контакта, но на практике проще взять правильные ремни.

Нужны широкие текстильные ремни. Рабочая ширина 75–100 мм, с мягкой подкладкой под ремнём в точках перегиба через трубу. Ремень затягивается до фиксации груза, а не «до упора храповика»: задача — не дать трубе двигаться, а не сдавить её. Чрезмерная затяжка на трубе малого диаметра даёт овализацию оболочки.

Деревянные подкладки с вырезами — «седла». Это основа безопасной перевозки. Под каждую трубу в нижнем ярусе ставится деревянное седло — брус с полукруглым вырезом по радиусу оболочки. Седло распределяет вес по дуге контакта вместо точки, не даёт трубе катиться и приподнимает её над полом платформы. Седла ставятся минимум в двух точках для трубы 6 м и в трёх-четырёх для трубы 12 м, с шагом 3–4 м, чтобы не было прогиба между опорами.

Прокладки между ярусами. Трубу на трубу напрямую не кладут. Между ярусами укладываются деревянные прокладки строго друг над другом по вертикали опор нижнего яруса, иначе нагрузка верхнего яруса приходится на пролёт нижней трубы. Боковые стойки или клинья не дают крайним трубам сойти.

Число ярусов ограничено. Для труб DN до 159 мм допустимо три-четыре яруса, для DN 219–325 — два-три, для DN 426 и выше — один-два. Каждый дополнительный ярус увеличивает нагрузку на оболочку нижних труб; при превышении оболочка нижнего яруса получает овальность и следы от прокладок.

Риск	Причина	Последствие	Как предотвращаем
Продавленная поперечная полоса	Металлическая цепь или узкая стяжка без прокладки	Утончение оболочки, трещина на морозе, брак участка	Только текстильные ремни 75–100 мм с мягкой подкладкой в точках перегиба
Потёртость до пены	Труба лежит на стальной поперечине платформы без седла	Разрушение оболочки от вибрации за 200–400 км	Деревянные седла с вырезом по радиусу, шаг 3–4 м
Прогиб трубы 12 м	Две точки опоры вместо трёх-четырёх	Остаточная деформация оболочки и расслоение изоляции	Для 12 м минимум три опоры, равномерно по длине
Овализация оболочки	Перетяжка ремня, лишний ярус штабеля	Муфта не садится по диаметру, стык не герметичен	Затяжка до фиксации, ограничение ярусов по диаметру
Скол кромки по торцу	Зацеп стропой за конец, удар торцом о борт	Термоусаживаемая муфта не сядет герметично	Строповка в двух точках по телу трубы, заглушки на концах, прокладка у борта
Задиры и царапины по линии	Кантование и волочение трубы по грунту	Нарушение сплошности оболочки, вода в изоляции	Перемещение только краном или трубоукладчиком, запрет катить по земле
Вмятина с внутренним растрескиванием	Удар трубы о трубу при укладке краном	Скрытый дефект, выявляется уже после монтажа	Укладка с подстраховкой оттяжкой, прокладки между трубами в ярусе
Потеря сигнальных проводов	Провода вырваны при зацепе стропой за конец	Система контроля увлажнения не работает, участок переделывают	Проверка проводов при погрузке и приёмке, защита концов заглушками
Хрупкое разрушение зимой	Погрузка и выгрузка при −20 °C, удар по промороженной оболочке	Трещина вместо вмятины, скол по кромке	Плавные операции, мягкие стропы, подкладка на выгрузке, запрет сброса с борта

Какая машина нужна под трубы ППУ

Длина трубы — определяющий параметр. Трубы 6 м укладываются в обычный бортовой автомобиль или фуру; трубы 12 м — это уже длинномер, и выбор сужается до трёх вариантов.

Транспорт	Габарит площадки	Грузоподъёмность	Под какие трубы
Пятитонник борт	6,2×2,45 м	до 5 т	Трубы 6 м малого и среднего диаметра, фасонные изделия, муфты в ящиках
Десятитонник борт	7,5–8,0×2,45 м	до 10 т	Трубы 6 м любых диаметров, опоры, комплект на небольшой участок
Фура тент или штора	13,6×2,45×2,7 м	до 20 т	Трубы до 13,3 м, то есть 12 м входит целиком; основной вариант для межгорода
Длинномер-площадка	12,0–13,6×2,45 м	до 20 т	Трубы 12 м, удобна боковая выгрузка краном по всей длине
Телескопический полуприцеп	раздвижка 13,6–24 м	до 20 т	Трубы длиннее 13,6 м, нестандартные секции, пакеты с большим свесом
Борт с краном (манипулятор)	6,0–7,0×2,45 м, стрела 3–7 т	5–10 т	Трубы 6 м и доставка вдоль траншеи на объекты без техники
Трал	площадка 9–13 м, высота 0,9–1,1 м	20–60 т	Трубы DN 720–1020 мм, где вес 3–5 т на трубу и нужен низкий уровень погрузки

Практическое замечание по фуре. Труба 12 м физически входит в кузов 13,6 м, и это самый дешёвый способ везти её на длинное плечо: груз закрыт от грязи, крепление штатное. Но выгрузка из фуры возможна только с торца или через сдвинутую шторную завесу, а на трассе трубу обычно нужно снимать краном вверх. Поэтому для объектов с выгрузкой вдоль траншеи выбирают открытую площадку, с которой кран берёт трубу в любой точке.

Когда 12-метровая труба становится длинномером

Формально длинномерным считается груз, выступающий за габариты транспортного средства по длине. На практике вопрос звучит иначе: нужна ли машине особая организация рейса.

Если труба 12 м идёт в фуре 13,6 м или на площадке 13,6 м — свеса нет, груз в габарите, рейс обычный. Это самый удобный сценарий, и к нему стоит стремиться. Если труба идёт на площадке 12 м, свес либо отсутствует, либо минимален. Если труба длиннее платформы — появляется задний свес, и начинаются требования к обозначению груза и к скоростному режиму, а свыше определённой величины свеса рейс уже планируется как перевозка длинномера с согласованием маршрута.

Для труб длиннее 13,6 м — а такие бывают при поставке нестандартных секций — берут телескопический полуприцеп с раздвижкой до 18–24 м. Телескоп раздвигается ровно под длину груза, и груз лежит на платформе целиком, без свеса. Это дороже, но снимает и вопрос обозначения, и вопрос прогиба трубы на свесе.

Отдельно про коники и колышки. На бортовых платформах и длинномерах по бокам ставятся вертикальные стойки — коники, которые не дают трубам скатиться. Для труб ППУ коники обязательно оборачиваются или оснащаются мягкой накладкой: стальная стойка в прямом контакте с оболочкой при боковой качке протирает её за один рейс. Это то место, которое чаще всего упускают: ремни поставили правильно, седла подложили, а трубы по бокам всю дорогу елозят о металл стоек.

И про свес на практике. Если свес всё же есть, труба на нём работает как консоль: 12-метровая труба DN 325 весом тонну, выступающая на 2 м за опору, даёт изгибающий момент, который на неровностях расшатывает крепление и даёт остаточный прогиб. Поэтому задняя опора ставится как можно ближе к концу платформы, а свес сводится к минимуму.

Отводы, тройники, опоры и муфты как отдельный груз

Фасонные изделия — это та часть отправки, которая создаёт больше всего проблем при внешне правильно организованной перевозке трубы.

Отводы. Изолированный отвод 90 градусов с плечами по 1,2 м не лежит ровно ни в одном положении и не фиксируется ремнём: ремень соскальзывает по изгибу. Отводы перевозят в деревянной обрешётке, на поддоне с клиновой фиксацией или в отдельной секции кузова, подпёртые со всех сторон. Если положить отводы просто поверх труб и притянуть ремнём, на первом же торможении они сдвинутся и побьют и себя, и оболочку труб под собой.

Тройники. Ещё хуже: врезка выступает в третьем направлении и становится точкой, за которую изделие цепляется обо всё. Тройники ставятся так, чтобы врезка смотрела вверх, и фиксируются по основному телу, а не за врезку.

Неподвижные опоры. Главная ошибка — строповка за щит. Стальной щит опоры приварен к трубе и залит в изоляцию; поднимать изделие за щит нельзя, потому что усилие передаётся на зону стыка металла и изоляции, и оболочка по периметру щита лопается. Опора берётся стропами по телу трубы, в двух точках, с равномерным натяжением, и укладывается на седла так, чтобы щит не был опорной поверхностью.

Муфты и комплекты стыков. Термоусаживаемые муфты поставляются в коробках, часто с ленточными комплектами, скорлупами и компонентами для заливки пены. Это самый ценный по удельной стоимости и самый уязвимый к сдавливанию груз в отправке. Ящики с муфтами нельзя ставить под трубы и нельзя заваливать трубами: деформированная муфта не сядет на стык. Их место — в отдельной зоне кузова или в кабине-коробе, закреплённые от перемещения. Компоненты для заливки пены чувствительны к низким температурам, и зимой коробки с ними везут в отапливаемом объёме, если это указано поставщиком.

Практический вывод: комплектную отправку на теплотрассу удобнее везти двумя машинами — трубы на длинномере или в фуре, фасонные изделия и муфты в закрытой машине с нормальной фиксацией. Попытка загрузить всё в одну машину «для экономии» обычно заканчивается повреждением мелочи, без которой стыки не сделать.

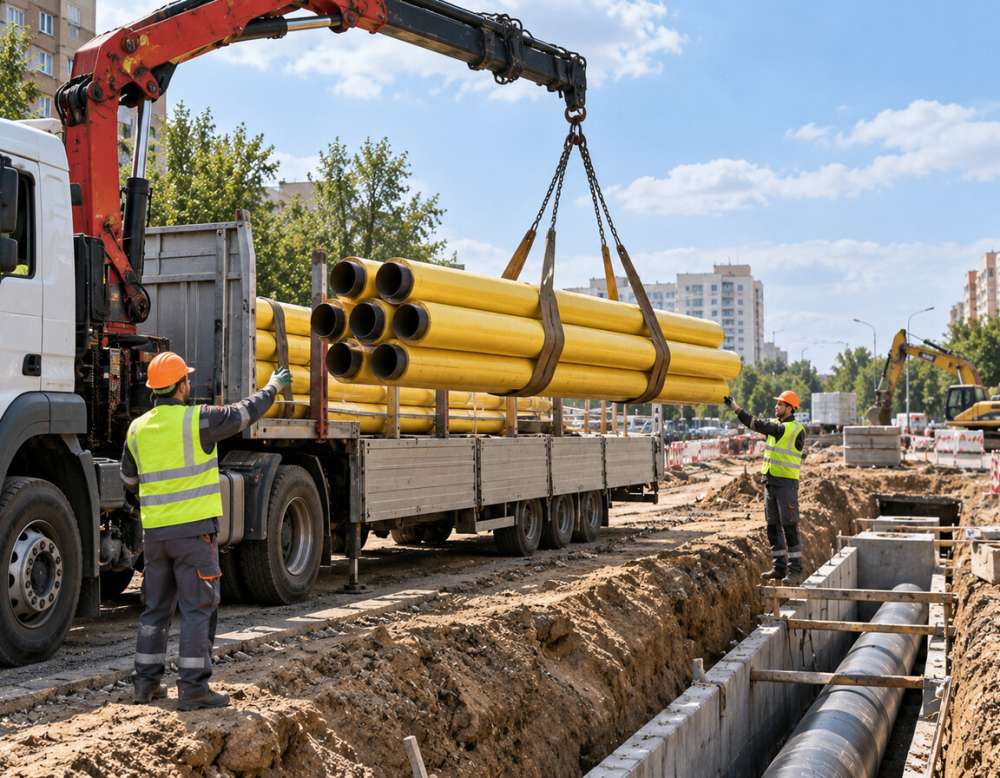

Погрузка и выгрузка: техника и приёмы

Трубы ППУ грузят и выгружают только техникой. Ручные приёмы допустимы разве что для труб DN 57–89 длиной 6 м весом 50–90 кг, и даже их не катят по земле.

Правильная строповка — две мягкие текстильные стропы или полотенчатые стропы, разнесённые на расстояние примерно 0,4 длины трубы от концов. Такая схема даёт минимальный прогиб и исключает выскальзывание. Стальные тросы и крюки напрямую по оболочке не применяются: трос режет оболочку даже при небольшом смещении. Для труб крупного диаметра используют траверсу, чтобы стропы шли вертикально и не стягивали трубу поперёк.

Нельзя брать трубу одной стропой по центру: она складывается относительно точки подвеса, и в месте перегиба изоляция расслаивается. Нельзя поднимать за конец и тащить — это вырывает сигнальные провода и скалывает кромку оболочки. Нельзя кантовать трубу по земле: любое перемещение по грунту — это задиры по линии контакта, а щебёночная подсыпка на трассе работает как напильник.

Площадка под выгрузку готовится заранее. Трубы кладут не на грунт, а на деревянные лежни или инвентарные подкладки, чтобы оболочка не контактировала с камнями и чтобы под трубу можно было завести стропы при подъёме для монтажа. Складировать трубы на бровке траншеи ближе чем 1 м от края не стоит: грунт осыпается, и труба может сойти в траншею неуправляемо.

Выгрузка вдоль траншеи — основная схема на линейном объекте. Машина с открытой площадкой идёт вдоль трассы, манипулятор или автокран снимает трубы по одной и раскладывает их по длине с шагом, соответствующим монтажным секциям. Это дольше, чем выгрузить всё в одну точку: на 10–11 труб DN 530 уходит 1,5–2,5 часа вместо 40 минут. Зато не нужна повторная перекладка трубоукладчиком, а каждое перемещение трубы — это новый риск для оболочки. Чем меньше раз трубу поднимали, тем выше шанс, что она дойдёт до сварки целой.

Что проверить при приёмке на трассе

Приёмка труб ППУ отличается от приёмки металлопроката: считают не только количество, но и состояние четырёх конкретных элементов.

• Целостность оболочки. Осматривают каждую трубу по всей длине, обращая внимание на зоны контакта с ремнями, седлами и кониками. Ищут вдавленные полосы, потёртости, задиры, вмятины. Любое место, где видна пена, — это дефект, не подлежащий монтажу без ремонта.
• Сигнальные провода. В изоляции проложены провода системы оперативного дистанционного контроля увлажнения. На концах трубы они должны выходить наружу, быть целыми, не оборванными и не замурованными. Оборванный провод означает, что систему контроля на участке не собрать, и трубу придётся менять или организовывать обход.
• Заглушки концов. Концы изоляции закрывают заглушками или термоусаживаемой лентой, чтобы в пену не попадала вода и грязь до монтажа. Если заглушка сорвана в пути и труба ехала открытым торцом под дождём, в изоляции уже вода; такую трубу принимают с замечанием.
• Маркировка и соответствие спецификации. Диаметр, тип изоляции, толщина оболочки, номер партии. Перепутанный диаметр оболочки при совпадающем DN — частая и дорогая ошибка: муфты заказаны под другой наружный диаметр.

Замечания фиксируются при приёмке в накладной, а не через несколько дней. Самая надёжная практика — фотографирование: кузов с закреплённым грузом до выезда, трубы после выгрузки, крупно — все спорные места. Это занимает несколько минут и снимает разбор «повреждение было на заводе, в пути или при монтаже».

Отдельно о скрытых дефектах. Вмятина с внутренним растрескиванием оболочки видна плохо, особенно на тёмной поверхности в пасмурный день. Если по условиям крепления в каком-то месте была нагрузка — например след от ремня, — это место осматривают внимательнее, при необходимости ощупывают: подмятая оболочка ощущается как участок с другой жёсткостью.

Документы и организация рейса

Трубы ППУ — обычный генеральный груз, без опасных классов и особых режимов. Обычно оформляют транспортную накладную, к ней идут спецификация поставщика, счёт, иногда паспорт или сертификат на изоляцию. В спецификации по каждой позиции указывают DN, наружный диаметр оболочки, длину и количество — именно по этим данным считается машина и выполняется приёмка.

Если труба 12 м идёт с задним свесом за габарит платформы, рейс планируется как перевозка длинномерного груза: обозначение груза, ограничение скорости, в отдельных случаях — согласование маршрута. Если груз в габарите платформы — обычный рейс. Это стоит решить на этапе заявки: разница в сроках подготовки может составлять от нуля до нескольких дней.

Пропуска и доступ на объект — отдельный пункт. Теплотрассы часто идут по территории предприятий и городских кварталов с ограничением движения грузового транспорта. Данные водителя и машины передают заранее, иначе длинномер будет ждать на въезде, а разворачиваться ему негде.

Зимняя перевозка труб ППУ

Полиэтилен при отрицательных температурах теряет пластичность. При −20 °C оболочка, которая летом приняла бы удар вмятиной, зимой даёт трещину. Это меняет не технологию, а требования к аккуратности каждой операции.

Что делаем иначе зимой. Погрузку и выгрузку ведут плавно, без рывков стрелы и без сброса на подкладки с высоты: даже падение на 20–30 см промороженной трубы на деревянный лежень может дать скол по кромке. Стропы берут мягкие, цепные и тросовые исключаются полностью. Трубы не кладут на мёрзлый грунт с выступающими камнями и смёрзшимися комьями — только на лежни. Нельзя сбивать намёрзший лёд с оболочки ударами: лёд сбивают скребком или ждут, пока оттает.

Муфты и компоненты для заливки пены зимой едут с учётом температурных ограничений поставщика: часть материалов нельзя хранить и перевозить при сильном морозе, и для них нужен отапливаемый объём или минимизация времени на холоде. Это оговаривается отдельно, потому что доставить трубы без годных муфт — значит остановить сварку стыков.

Ещё один зимний фактор — состояние подъездов. Линейный объект зимой часто доступен только по накатанной дороге, и длинномер на ней может не вписаться в повороты или сесть. Тогда вместо одной машины с 12-метровыми трубами делают перегрузку на короткобазную машину с краном и подвозят по частям. Это дороже, но дешевле, чем вытаскивать длинномер и перекладывать трубы в поле.

Из чего складывается стоимость перевозки

• Длина трубы. 6 м — обычная машина, 12 м — фура или длинномер, более 13,6 м — телескоп. Каждая ступень дороже предыдущей.
• Диаметр и вес. DN 720–1020 с весом 3–5 т на трубу упирается в тоннаж и может потребовать трала с низкой площадкой; малые диаметры упираются в объём, и машин нужно больше, чем следует из веса.
• Тип площадки. Открытая платформа с боковой выгрузкой дороже закрытой фуры, но даёт выгрузку вдоль траншеи краном в любой точке.
• Кран на машине. Нужен там, где на объекте нет техники. Заменяет вызов автокрана и ожидание.
• Оснастка. Седла с вырезами, прокладки, мягкие накладки на коники, широкие ремни — это расходники и время на подготовку кузова, и они всегда дешевле одного забракованного участка.
• Схема выгрузки. Одна точка или раскладка по длине трассы с 8–15 остановками: разница по времени в два-четыре раза.
• Свес и согласования. Если груз выходит за габарит, добавляются обозначение, режим движения и возможное согласование маршрута.
• Разделение отправки. Отдельная закрытая машина под фасонные изделия и муфты — это плюс к стоимости, но минус к риску потерять комплектность стыков.
• Сезон и доступность объекта. Зимние подъезды, распутица, ограничение по нагрузке на ось в весенний период на отдельных дорогах.

Типовые ошибки заказчика

• Указать только тоннаж. «20 тонн трубы ППУ» — это и пять труб DN 1020, и три машины труб DN 89. Нужны DN, наружный диаметр оболочки, длина и количество.
• Забыть про наружный диаметр оболочки. Считают по стальному диаметру, а в кузов укладывается оболочка, которая на 60–140 мм больше. Расчёт количества в ярусе не сходится на погрузке.
• Разрешить крепление цепями. Самая дорогая ошибка: вдавленные полосы по всей партии, и на морозе они превращаются в трещины.
• Не предусмотреть седла. Трубы кладут прямо на металл платформы, и за 300 км появляются потёртости до пены.
• Положить муфты под трубы. Коробки сминаются, муфта не садится на стык, сварка стоит до новой поставки.
• Поднимать опору за щит. Оболочка лопается по периметру щита, изделие в брак.
• Не сказать, что на объекте нет техники. Длинномер приезжает без крана, трубы DN 426 весом 1,4 т снимать нечем.
• Не предупредить о раскладке по трассе. Приходит фура с торцевой выгрузкой, и трубы приходится тянуть через весь кузов.
• Складировать трубы на бровке траншеи. Грунт осыпается, труба сходит в траншею и получает повреждение уже на объекте.
• Принять груз без осмотра концов. Сорванные заглушки и оборванные сигнальные провода обнаруживаются перед сваркой, когда машина уже уехала.

Как мы организуем перевозку по шагам

1. Берём спецификацию. DN, наружный диаметр оболочки, длина, количество по каждой позиции, отдельно — отводы, тройники, опоры, фасонные изделия, муфты.
2. Подбираем транспорт. По длине трубы и весу: фура под 12 м на длинное плечо, открытый длинномер под выгрузку вдоль траншеи, телескоп под нестандартную длину, трал под крупные диаметры.
3. Готовим оснастку. Деревянные седла с вырезами по радиусу оболочки, прокладки между ярусами, мягкие накладки на коники, широкие текстильные ремни с подкладками. Платформа осматривается на выступы и острые кромки.
4. Грузим. Строповка двумя мягкими стропами с разносом, укладка на седла, ярусность по диаметру, прокладки строго над опорами нижнего яруса, фасонные изделия и муфты в отдельной зоне или отдельной машиной. Фото закреплённого груза.
5. Согласуем рейс. Если есть свес — обозначение и режим движения; при необходимости согласование маршрута. Передаём данные для пропусков на объект.
6. Везём. Контроль натяжения ремней на остановках, щадящий режим на неровностях. Зимой — минимум манипуляций с грузом в мороз.
7. Выгружаем. Краном или манипулятором на подготовленные лежни, при необходимости — раскладка по длине траншеи с шагом под монтажные секции, не ближе 1 м от бровки.
8. Сдаём груз. Приёмка по спецификации, осмотр оболочки, сигнальных проводов, заглушек, маркировки. Замечания в накладную, фотоотчёт. Для организаций — документы на компанию.

У нас свой автопарк и партнёры в регионах, поэтому под теплотрассу можно собрать комплектную доставку: длинномер под трубы 12 м, борт с краном под раскладку вдоль траншеи на объекте без техники и закрытую машину под муфты и фасонные изделия. Если поставка идёт этапами в течение нескольких недель, имеет смысл согласовать график рейсов заранее — это снимает проблему поиска длинномера в сезон.

Частые вопросы

Можно ли крепить трубы ППУ цепями, если подложить что-нибудь

Цепи на предизолированных трубах не применяются. Даже через подкладку звено создаёт точечную нагрузку, которая оставляет вдавленную полосу глубиной 1,5–3 мм, а на морозе это место становится трещиной. Применяются широкие текстильные ремни 75–100 мм с мягкой подкладкой в точках перегиба.

Сколько труб 12 м входит в одну машину

По весу: при DN 219 это 35–42 трубы, при DN 325 — 19–23, при DN 530 — 10–11, при DN 1020 — 4–5 труб. Для диаметров до 159 мм ограничением становится не вес, а объём и допустимая ярусность, поэтому точное количество считают по спецификации с наружным диаметром оболочки.

Труба 12 метров — это длинномер

Зависит от платформы. В фуре 13,6 м или на площадке 13,6 м труба 12 м лежит в габарите, и рейс обычный. Если платформа короче и появляется задний свес, рейс планируется как перевозка длинномерного груза с обозначением и ограничением режима движения; для труб длиннее 13,6 м берут телескопический полуприцеп с раздвижкой до 18–24 м.

Что будет, если оболочка повреждена

В пенополиуретан попадает вода, изоляция намокает, теплопотери растут, и участок признают негодным. Ремонт возможен только заводскими способами — экструзионной наваркой или ремонтным бандажом, и в ограниченных пределах. Если труба уже смонтирована, её вырезают из траншеи и делают вставку с двумя новыми стыками.

Можно ли кантовать трубу по земле до траншеи

Нет. Любое перемещение по грунту оставляет задиры по линии контакта, а щебёночная подсыпка работает как напильник. Трубу перемещают только краном, манипулятором или трубоукладчиком, с мягкими стропами в двух точках, разнесёнными примерно на 0,4 длины от концов.

Как возить муфты и фасонные изделия

Отдельно от труб: в обрешётке, на поддонах с клиновой фиксацией или в закрытой машине. Ящики с термоусаживаемыми муфтами нельзя ставить под трубы и заваливать ими — деформированная муфта не сядет на стык. Неподвижные опоры стропят по телу трубы, никогда за стальной щит.

Что проверять при приёмке на трассе

Четыре вещи: целостность оболочки по всей длине, особенно в зонах ремней и опор; выход и целость сигнальных проводов системы контроля увлажнения; наличие заглушек на концах изоляции; маркировку и соответствие спецификации, включая наружный диаметр оболочки. Замечания фиксируются в накладной сразу, с фотографиями.

Чем отличается зимняя перевозка

При −20 °C полиэтиленовая оболочка становится хрупкой и даёт трещину там, где летом была бы вмятина. Все операции ведут плавно, без сброса трубы на подкладки, только мягкими стропами, трубы кладут на лежни, а не на мёрзлый грунт с камнями. Лёд с оболочки не сбивают ударами. Для муфт и компонентов заливки учитывают температурные ограничения поставщика.

Заказать перевозку

Подберём машину под габарит и вес груза, рассчитаем маршрут и сроки. Другие наши услуги:
