Перевозка водоотводных лотков и бетонных каналов

Перевозка водоотводных лотков — груз с очень широким разбросом характеристик внутри одной категории. В одной заявке может быть пластиковый лоток весом 2,5 кг, который переносит один человек одной рукой, и дорожный железобетонный телескопический лоток весом 2,8 тонны, который снимается только краном или манипулятором с запасом по стреле. Соответственно и подход к рейсу разный: от паллет в тентованной фуре до бортового полуприцепа с ложементами и подкладками.

Общее у всех этих изделий одно — хрупкая рабочая геометрия. Лоток работает только тогда, когда у него цела кромка и целы пазы под решётку: скол по кромке на 3–4 сантиметра означает, что решётка сядет с перекосом, начнёт стучать под колёсами и расшатает посадочное место. Поэтому при перевозке лотков борются не с весом, а именно со сколами, и почти вся техника укладки сводится к одному: изделия не должны касаться друг друга бетоном и не должны опираться на кромку.

Ниже разберём, что входит в категорию, где именно рождаются сколы, как паллетируют мелкие лотки и как возят крупные ЖБИ, чем и как разгружают на стройплощадке, почему лоток, решётку и крепёж везут одним рейсом, как строят график поставки под укладку и что меняется в зимних рейсах с бетоном. Мы возим лотки, пескоуловители и решётки по России и СНГ, у нас свой автопарк и партнёры в регионах.

Виды лотков и сопутствующих изделий

В практике перевозок эту номенклатуру удобно делить на пять групп — по весу и способу обращения с грузом.

Пластиковые лотки

Полипропиленовые и полиэтиленовые лотки шириной DN100–DN200, длиной 1000 мм, высотой 60–185 мм. Вес изделия 2–5 кг, иногда до 8 кг для усиленных. Груз лёгкий и объёмный: партия на 300 лотков весит около тонны, но занимает половину тентованной фуры. Слабое место — не сколы, а деформация: пластик продавливается, если на него поставить паллету с бетоном, и ломаются рёбра по бокам.

Бетонные и полимербетонные лотки

Основная рабочая позиция. Бетонный лоток DN100 длиной 1000 мм весит 30–45 кг, DN150 — 55–75 кг, DN200 — 80–110 кг. Полимербетонные при тех же размерах легче на 25–35 %: DN100 — около 20–28 кг. Габарит типового изделия 1000х140–250х100–300 мм. Это груз, который паллетируется и едет штабелями.

Решётки

Чугунные щелевые и ячеистые решётки весом 6–25 кг на погонный метр, стальные и оцинкованные — 3–12 кг. Решётки едут отдельными паллетами или коробками, обязательно с прокладками: чугунная решётка, лежащая на бетонном лотке, за рейс сбивает ему кромку.

Пескоуловители

Бетонные и полимербетонные корпуса высотой 500–1000 мм, вес 60–180 кг. Форма неудобная, высокая, с полостью внутри; штабелировать их сложно, обычно ставят в один ярус или вкладывают друг в друга, если конструкция позволяет.

Дорожные ЖБИ-лотки большого размера

Лотки телескопические дорожные, лотки водоотводные ЖБИ, лотки-каналы для кюветов и откосов. Длина 1000–3000 мм, ширина 500–1500 мм, вес от 350 кг до 2,5–3 тонн. Это уже тяжеловесный штучный груз: на бортовой полуприцеп их входит 7–20 штук в зависимости от модели, и каждая единица требует подкладок и отдельного крепления.

Изделие	Вес	Габарит	Упаковка	Машина и разгрузка
Лоток пластиковый DN100	2–5 кг	1000х145х60–185 мм	Паллета 40–80 шт, стрейч	Тент 5–20 т, выгрузка вручную
Лоток бетонный DN100	30–45 кг	1000х140х100–200 мм	Паллета 12–20 шт, прокладки, лента	Тент или борт 10 т, погрузчик
Лоток бетонный DN150–DN200	55–110 кг	1000х200–250х150–300 мм	Паллета 8–12 шт, бруски между ярусами	Борт 10–20 т, манипулятор
Лоток полимербетонный DN100	20–28 кг	1000х140х100–185 мм	Паллета 16–24 шт, стрейч и лента	Тент 5–20 т, погрузчик
Решётка чугунная щелевая	6–25 кг за метр	500–1000х130–250 мм	Паллета или ящик, прокладки	Тент, сборный груз, вручную
Пескоуловитель бетонный	60–180 кг	500х500х500–1000 мм	Один ярус на паллете, обвязка	Борт 10 т, манипулятор
Лоток дорожный ЖБИ средний	350–900 кг	1000–2000х500–900 мм	Без паллеты, на брусках 100х100	Бортовой полуприцеп, манипулятор
Лоток телескопический дорожный	1,2–3 т	2000–3000х900–1500 мм	Бруски, ложементы, цепи	Борт 20 т или трал, кран

Где у лотка слабые места: кромка и пазы под решётку

Бетонный и полимербетонный лоток разрушается в трёх предсказуемых местах, и знание этих мест полностью определяет схему укладки.

Верхняя кромка по длине. Самая тонкая часть изделия: стенка лотка вверху имеет толщину 20–40 мм. Кромка скалывается, когда лоток ставят на бетон без прокладки, когда на него опирается соседнее изделие под углом, когда по ней бьёт вилами погрузчик. Скол длиной 30–50 мм уже мешает посадке решётки.

Пазы и посадочные полки под решётку. В большинстве моделей решётка садится в паз или на выступ с фиксатором. Паз — узкий, геометрически точный элемент, и он ломается первым при любом точечном ударе или при попытке зацепить лоток стропом или крюком за эту полку. Лоток с разбитым пазом формально целый, но решётку в него уже не поставить, и это полноценный брак.

Торцы и стыковочные замки. Лотки соединяются торцами, и у многих моделей торец имеет паз-гребень. При перевозке штабелями торцы трутся друг о друга, и за дальний рейс кромки торцов обтираются. Это ещё не брак, но стык получается с зазором, и монтажники начинают подрезать.

Отдельная проблема — усадочные микротрещины у свежих бетонных изделий. Лоток, отгруженный через 3–7 дней после формовки, ещё не набрал проектную прочность: марочную прочность бетон получает к 28 суткам. Такой лоток бьётся ощутимо легче зрелого. Если производитель отгружает «с пылу с жару», упаковку делают плотнее, а разгрузку — только механизированную.

У пластиковых лотков слабое место другое: боковые рёбра и стенки. Пластик не скалывается, но сминается и трескается от нагрузки сверху. Поэтому пластиковые лотки никогда не ставят под бетон — только верхним ярусом.

Упаковка и паллетная укладка мелких лотков

Для изделий до 100–180 кг работает стандартная паллетная схема, и она простая.

• Поддон. Деревянный поддон 1200х800 или 1200х1000 мм, под лотки длиной 1000 мм часто используют поддон под размер изделия, чтобы не было свеса. Свес за габарит поддона — главный источник сколов, потому что по выступающей кромке бьют вилами и углами соседних паллет.
• Ярусы и прокладки. Лотки укладывают в 2–4 яруса, между ярусами обязательно рейка, фанера или брусок 40х40 мм. Бетон, лежащий на бетоне без прокладки, в дороге стирает себе кромки за первые 200–300 километров вибрации.
• Ориентация. Лотки кладут строго полостью вверх или строго вложенными по модели, одинаково по всей паллете. Разворот одного изделия «валетом» ломает геометрию штабеля и создаёт точку перекоса.
• Обвязка. Упаковочная лента 16–19 мм в 2–4 обхвата по вертикали плюс стрейч-плёнка по периметру. Плёнка держит изделия от расползания и защищает от грязи, но несущую функцию выполняет лента.
• Угловые протекторы. Картонные или пластиковые уголки под ленту по верхней кромке: лента, затянутая прямо на кромку бетона, продавливает её и сама же становится причиной скола.
• Высота паллеты. 80–120 см под бетонные лотки. Выше — неустойчиво, потому что центр тяжести поднимается, а опорная площадь не растёт.
• Порядок в кузове. Бетон внизу, решётки отдельной паллетой, пластик и мелочь — верхним ярусом. Паллеты ставят вплотную друг к другу и к борту, прижимают стяжными ремнями: по одному на паллету или на спарку, с протекторами на углах.

Отдельно — запрет укладки в несколько ярусов без прокладок. Это правило нарушают чаще всего при догрузке: паллету с лотками ставят прямо на другую паллету с лотками, чтобы «уплотнить» кузов. Нижний ярус при этом принимает на верхнюю кромку весь вес верхней паллеты. Результат предсказуем — сколы по всему верхнему ряду нижней паллеты. Если ярус на ярус ставить всё-таки нужно, между ними кладут настил из досок, распределяющий нагрузку на стенки, а не на кромки.

Крупные дорожные ЖБИ-лотки: борт, бруски, ярусы

Телескопические дорожные лотки и крупные водоотводные ЖБИ весом от 350 кг до 3 тонн не паллетируются — они едут прямо на платформе.

Машина. Бортовой полуприцеп длиной 13,6 метра с полезной загрузкой 20–22 тонны. Борта откидываются, и кран или манипулятор заводит изделия сверху или сбоку. Для особо крупных моделей шириной свыше 1500 мм или высотой, выводящей габарит за норму, берут низкорамную платформу или трал. Тентованная фура подходит только при наличии съёмного верха и стоек, иначе загрузить изделие весом 2 тонны внутрь просто нечем.

Подкладки. Под каждое изделие кладут поперечные бруски 100х100 мм — минимум два, для длинных лотков три. Бруски нужны для двух целей: они дают ровную опору по телу изделия и оставляют зазор под строповку, иначе на выгрузке строп не завести под лоток. Без брусков изделие садится на пол всей поверхностью, и строповку приходится делать ломом и домкратом.

Ярусы. Крупные лотки ставят в 1–2 яруса, не выше. Между ярусами — такие же бруски, строго над нижними, чтобы нагрузка шла по вертикали через стенки изделия, а не через полку или кромку. Класть второй ярус со сдвигом относительно нижних брусков нельзя: получается изгибающая нагрузка на полку лотка, и изделие трескается по дну.

Крепление. Стяжные ремни 50 мм с усилием 2000–5000 даН для изделий до 1 тонны, цепи с талрепами для тяжёлых. По два крепёжных элемента на изделие или на связку из нескольких, плюс деревянные упоры-клинья с торцов против продольного сдвига. Под ремень на кромку обязательно подкладывают резину, войлок или деревянную планку. Стальной трос и прямое натяжение цепи по кромке бетона недопустимы: цепь продавит бетон раньше, чем вы доедете.

Распределение по платформе и нагрузка на ось

У лотков обе крайности встречаются в одном рейсе: лёгкий объёмный пластик и сверхплотный бетон.

Бетонная паллета весом 800–1200 кг занимает менее квадратного метра, поэтому 20 тонн лотков умещаются в 7–9 метрах длины полуприцепа. Крупные ЖБИ ещё плотнее: восемь лотков по 2,5 тонны — это 20 тонн на участке платформы длиной 6 метров. Если собрать их в одном месте, нагрузка на оси выйдет за норму при формально допустимой общей массе. Ориентиры, по которым считают схему: одиночная ось — около 10 тонн, двухосная тележка — 15–16 тонн, трёхосная — 21–24 тонны, автопоезд в целом — 40 тонн.

Рабочие правила размещения. Центр массы груза держат примерно над серединой отрезка между седлом и центром задней тележки. Тяжёлые изделия ставят ближе к середине платформы, лёгкие объёмные — в хвост и вперёд. Между группами тяжёлых лотков оставляют промежутки 1–2 метра. Если рейс многоадресный, схему считают сразу под все этапы: после выгрузки первой точки развесовка меняется, и машина, которая выезжала в норме, может прийти ко второй точке с перегрузом на переднюю ось.

Ещё один момент, который заказчики часто упускают: смешанная загрузка. Пластиковые лотки, положенные под бетонные паллеты «чтобы ровнее стояло», сминаются. Правильно — бетон вниз и ближе к центру, пластик вверх и к бортам, решётки отдельно. И перед выездом проверяют, что ни одно изделие не опирается на кромку соседнего.

Разгрузка на стройплощадке и строповка

Самый ответственный этап рейса. Вариантов разгрузки три, и выбирают их по весу изделия и обстановке на площадке.

Вилочный погрузчик

Работает по паллетам весом до 1,2 тонны. Нужен ровный твёрдый заезд и свободный проезд внутри кузова на 2,5–3 метра. На стройплощадке с грунтом и колеями погрузчик часто бесполезен, поэтому его наличие уточняют заранее, а не по приезде.

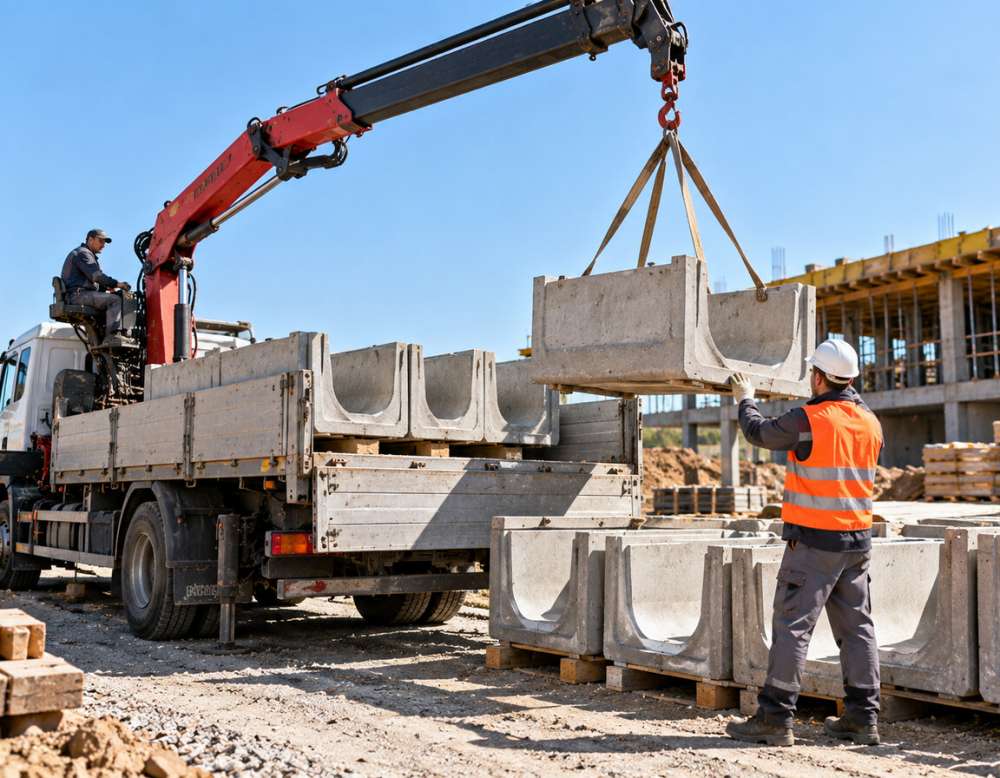

Манипулятор

Основной инструмент на объекте. Машина с крано-манипуляторной установкой снимает и паллеты, и крупные ЖБИ-лотки. Главное — считать грузоподъёмность не по паспортному максимуму, а по рабочему вылету: на 6–8 метрах стрела держит заметно меньше, чем на 3 метрах. Под выносные опоры на грунте, газоне или свежей плитке подкладывают щиты, иначе опора проседает и подъём становится опасным.

Строповка: за тело, не за пазы

Крупные лотки стропят мягкими текстильными стропами в обхват за тело изделия, с подкладкой под кромки в точках перегиба стропа. Два стропа на изделие, симметрично от центра тяжести, с углом между ветвями не более 60 градусов — при большем угле резко растёт горизонтальная составляющая усилия и бетон начинает работать на разрыв.

Чего делать нельзя категорически: стропить за пазы под решётку, за посадочные полки, за монтажные отверстия и за торцевые замки — все эти элементы тонкие и ломаются под нагрузкой; заводить стальной трос или цепь прямо на кромку без подкладки; поднимать лоток за один строп «на удачу»; тащить изделие волоком по платформе — кромка сдирается о пол; снимать лоток и опускать его прямо на бетон или асфальт без подкладок. На земле под изделие кладут бруски: и для сохранности кромки, и чтобы потом можно было завести строп при монтаже.

Отдельно по ручной разгрузке. Мелкие лотки до 45 кг снимают руками, 55–110 кг — двое людей, но только с подачей по цепочке и подкладкой на землю, а не сбросом с борта. Сброс лотка с кузова высотой 1,2–1,4 метра — почти гарантированный скол кромки или трещина по дну.

Комплектность поставки: лоток, решётка, крепёж

Водоотводный канал работает только как система. В поставке на объект обычно идут вместе: лотки нужного класса нагрузки, решётки под них, крепёж решёток (болты, защёлки, фиксаторы), пескоуловители с корзинами, заглушки торцевые и переходники. Эти позиции везут одним рейсом, и для этого есть практические причины, а не только удобство бухгалтерии.

• Совместимость. Решётка подбирается под конкретную модель лотка: ширина, тип посадки, класс нагрузки. Решётка «похожего» типоразмера, приехавшая другим рейсом, может не сесть в паз.
• Монтаж. Укладывать лотки без решёток нельзя: при бетонировании обоймы решётка ставится на место, чтобы лоток не деформировался и чтобы бетон не залил паз. Нет решёток — укладка стоит.
• Крепёж теряется. Мелочь в коробках — первое, что исчезает при разгрузке в несколько точек. Коробки с болтами и фиксаторами крепят к паллете лентой и указывают в накладной отдельной строкой.
• Класс нагрузки. На одном объекте почти всегда несколько классов: пешеходная зона, парковка, проезд. Паллеты маркируют по классу, иначе на объекте начнут монтировать лёгкий лоток под въезд грузовиков.

Практический вывод для заказчика: лучше один рейс с полным комплектом, чем два дешёвых рейса с разнесёнными по времени лотками и решётками. Простой бригады монтажников обходится дороже разницы в стоимости доставки.

Доставка по графику под укладку

Лотки редко складируют на объекте целиком. Канал укладывают участками, и поставку обычно подстраивают под темп бригады. Типичная схема: 150–300 погонных метров в день, значит одна машина 10 тонн раз в день-два либо фура раз в три дня.

Как это выглядит на практике. Заказчик даёт график: даты, адреса, объёмы и окна разгрузки. Машины приходят последовательно, иногда по две-три подряд в один день, если идёт массовая укладка. Важные детали, которые нужно согласовать заранее:

• Окно разгрузки. На действующем объекте въезд часто разрешён не весь день, а с утра или в обед. Фура, приехавшая не в окно, ждёт, и это оплачиваемый простой.
• Место складирования. Площадка под лотки должна быть подготовлена: ровное основание, подкладки, доступ для манипулятора. Если складировать некуда, разгрузка идёт прямо вдоль траншеи по точкам, и рейс считают по времени.
• Допуск по весу. На многих объектах фуру не пускают по внутренним проездам, свежему основанию или плитке. Тогда партию дробят на машины 5–10 тонн, а их понадобится больше.
• Последовательность. Если машин несколько, грузят в порядке укладки: сначала то, что монтируют в первый день. Приехавшая задом наперёд фура заставляет перекладывать половину груза на площадке.
• Резерв по срокам. Между машинами оставляют запас в полдня-день: погода, пробки и закрытие объекта сдвигают график, а бригада, оставшаяся без материала, стоит целый день.

Ориентиры по срокам доставки: до 500 км — сутки, 1000–1500 км — двое суток, 2000–3000 км — от трёх до пяти суток, дальние направления за Урал — от пяти до десяти суток. Сборная отправка мелких партий лотков и решёток едет на 1–3 дня дольше отдельной машины.

Приёмка на объекте, бой и зимняя перевозка бетона

Приёмка лотков идёт по количеству мест и по внешнему виду, и это тот случай, когда осмотр нужно делать при водителе. Порядок, который снимает большую часть споров:

Сверяют число паллет и бирки с транспортной накладной, проверяют целостность обвязки и плёнки. Сорванная лента или съехавший штабель — признак смещения в дороге, такую паллету разбирают сразу. Затем осматривают верхний и наружные ряды: кромки по длине, пазы под решётку, торцы, дно на предмет трещин. Бой фиксируют до отъезда машины: количество и характер дефекта в транспортной накладной, фотографии изделия на месте вместе с паллетой и биркой, акт о расхождении по количеству и качеству с подписями обеих сторон.

Кто за что отвечает на практике. Перевозчик отвечает за сохранность груза в пути: правильную схему размещения, крепление, отсутствие смещения. Производитель и отправитель — за упаковку: прокладки, обвязку, качество поддонов, прочность изделия на момент отгрузки. Получатель — за подготовку площадки и за технику на выгрузке, если выгружает сам. Львиная доля боя по статистике рождается в момент разгрузки, то есть на стороне, которую обычно легче всего контролировать: достаточно не сбрасывать изделия с борта, положить бруски на землю и взять манипулятор под тяжёлые позиции.

Зима: промерзание и обледенение

Бетон как материал от мороза в дороге не страдает, если изделие набрало прочность. Проблемы создаёт вода. Лоток, загруженный с влажной поверхностью или простоявший под дождём перед погрузкой, промерзает: вода в порах расширяется, а при ударе на разгрузке такое изделие скалывается заметно легче сухого. Второе — обледенение штабеля: паллеты смерзаются между собой и с полом кузова, прокладки примерзают к бетону, и на выгрузке их отрывают вместе с кромкой.

Что делают зимой: везут под тентом, а не открытым бортом, чтобы на груз не летели осадки и дорожные реагенты; дают изделиям обсохнуть перед погрузкой; на выгрузке не отбивают примёрзшие прокладки ударом, а поддевают аккуратно; свежие изделия, не набравшие прочность, в сильный мороз не отгружают вовсе. Отдельно — площадка: обледенелая площадка под манипулятором опасна, опоры скользят, поэтому зимой под щиты добавляют противоскользящую подсыпку.

Ещё один зимний нюанс — пластиковые лотки. На морозе ниже минус 20 полипропилен становится хрупким, и лоток, который летом пружинит, зимой трескается от удара. Пластик зимой особенно аккуратно выгружают и не ставят под тяжёлые паллеты.

Частые вопросы

Сколько водоотводных лотков входит в одну машину?

Бетонных лотков DN100 по 30–45 кг в фуру на 20 тонн входит около 450–600 штук, DN200 по 80–110 кг — порядка 180–250 штук. Пластиковых лотков лимит по объёму, а не по весу: около 1500–2500 штук при общем весе всего 4–8 тонн. Крупных дорожных ЖБИ-лотков по 2–3 тонны — от 7 до 10 единиц на бортовой полуприцеп.

Почему нельзя ставить паллету с лотками на другую паллету?

Потому что вес верхней паллеты приходится на верхнюю кромку изделий нижней, а кромка у лотка самая тонкая часть — стенка 20–40 мм. В итоге весь верхний ряд нижней паллеты уходит в сколы. Если ярус на ярус поставить необходимо, между ними кладут настил из досок, который переносит нагрузку на стенки изделий.

Чем стропить крупные ЖБИ-лотки на выгрузке?

Мягкими текстильными стропами в обхват за тело изделия, двумя стропами симметрично от центра тяжести, с подкладкой под кромки в точках перегиба и углом между ветвями не более 60 градусов. Стропить за пазы под решётку, посадочные полки, монтажные отверстия и торцевые замки нельзя — это тонкие элементы, они ломаются под нагрузкой. Стальной трос или цепь прямо на кромку бетона тоже не заводят.

Зачем под лотки кладут бруски?

Бруски 100х100 мм дают изделию ровную опору по телу, а не по кромке, и оставляют зазор, через который на выгрузке заводится строп. Без зазора лоток лежит на полу всей поверхностью, и его приходится поддевать ломом, рискуя сколом. По той же причине бруски кладут и на землю в месте складирования.

Нужен ли манипулятор или хватит погрузчика?

Погрузчик справляется с паллетами до 1,2 тонны, но только при ровном твёрдом заезде и свободном проезде внутри кузова. На стройплощадке с грунтом и колеями работает манипулятор, и он же обязателен для крупных ЖБИ-лотков от 350 кг до 3 тонн. Грузоподъёмность стрелы считают по рабочему вылету, а не по паспортному максимуму.

Можно ли привезти лотки отдельно, а решётки потом?

Технически можно, но это почти всегда дороже, чем кажется. Решётка подбирается под конкретную модель лотка, а при бетонировании обоймы её ставят на место, чтобы лоток не деформировался и паз не залило — без решёток укладка просто стоит. Поэтому лотки, решётки, крепёж и пескоуловители везут одним рейсом и одной накладной.

Как организовать поставку под темп укладки?

Заказчик даёт график с датами, адресами, объёмами и окнами разгрузки, а машины идут последовательно, иногда по две-три в день при массовой укладке. Бригада обычно кладёт 150–300 погонных метров в день, под это и подбирают тоннаж. В график закладывают полдня-день резерва и оговаривают, пускают ли фуру на объект, потому что при ограничении по весу партию дробят на машины 5–10 тонн.

Что меняется при перевозке лотков зимой?

Главный риск не мороз сам по себе, а вода: влажные изделия промерзают и скалываются при разгрузке легче сухих, а паллеты смерзаются между собой и с полом кузова. Поэтому зимой везут под тентом, дают бетону обсохнуть до погрузки, примёрзшие прокладки не отбивают ударом и не отгружают изделия, не набравшие прочность. Пластиковые лотки в мороз ниже минус 20 становятся хрупкими и требуют отдельной аккуратности.
