Проезд под мостами и ЛЭП: как считают высоту негабарита

Высота — самый коварный габарит в перевозках. Длину и ширину видно глазом, перегруз показывают весы, а лишние 12 см по высоте не видит никто до того момента, когда машина заходит под железнодорожный путепровод. Дальше всё происходит за полсекунды: срывается верх груза, рвётся тент, мнётся рама, перекрывается движение, и начинается разбор с владельцем путепровода. Поэтому в негабарите высоту считают первой, до веса и до длины.

Практический ориентир, от которого строится вся работа: на дорогах общего пользования машина с грузом обычно должна укладываться в 4 м по высоте. Всё, что выше, перевозится уже как негабарит — с промером маршрута, согласованием и, как правило, с сопровождением. И ключевое заблуждение заказчиков именно здесь: высота груза и высота машины с грузом — разные числа, которые различаются на метр с лишним.

Мы регулярно возим технику, оборудование, цистерны, резервуары, конструкции и длинномер, то есть то, что упирается в высотные ограничения чаще всего. Ниже — как складывается реальная высота транспортного средства с грузом, какие ограничения ждут на маршруте, как высоту измеряют и что делает перевозчик, когда груз в 4 м не помещается.

Из чего складывается высота машины с грузом

Итоговая высота — это сумма трёх слагаемых: высота грузовой площадки от асфальта, высота самого груза и поправка на поведение подвески под нагрузкой. Последнее слагаемое обычно забывают, а оно даёт разброс в 3–8 см в обе стороны.

Высота площадки зависит от типа техники. Обычный полуприцеп (шторный, бортовой, рефрижератор) имеет пол на 1,2–1,45 м от земли; у шторника с небольшими колёсами это ближе к 1,2 м, у рефрижератора с толстым полом — к 1,4 м и выше. Бортовая платформа стандартного полуприцепа — около 1,35 м. Низкорамный трал даёт 0,85–1,1 м в зависимости от конструкции: у площадки с заниженной ванной и малыми колёсами — около 0,85–0,9 м, у универсального трала — 1,0–1,1 м. Это и есть тот запас, за который борются: разница между тралом и обычной бортовой платформой — почти полметра полезной высоты.

Высота груза считается по верхней точке, а не по корпусу. У экскаватора это не кабина, а поднятая стрела или выхлопная труба; у трактора — кабина с проблесковым маячком и воздушным фильтром; у станка — кожух или рым-болт; у резервуара — обвязка и патрубки; у строительной бытовки — вентиляционные грибки на крыше. На практике верхняя точка почти всегда оказывается не там, где её ожидает заказчик, и даёт плюс 10–30 см к «паспортной» высоте.

Третье слагаемое — просадка. Под грузом пружины и рессоры садятся, пневмоподвеска уходит ниже, шины деформируются. Сцепка под 20 т садится на 3–6 см по сравнению с пустой, трал под 40 т — на 5–8 см. Это работает в плюс: нагруженная машина ниже, чем пустая. Но пневмоподвеска играет и в другую сторону: на ровном участке она держит номинал, на яме и на подъёме кратковременно подкидывает платформу вверх на несколько сантиметров. Поэтому «впритык» под путепровод не проходят: если по расчёту зазор меньше 10 см, ищут другой вариант.

Почему выше 4 м начинается другая перевозка

Четыре метра — это не случайная цифра, а компромисс между реальной высотой искусственных сооружений на дорогах страны и потребностями транспорта. Пока машина с грузом укладывается в 4 м, маршрут можно строить практически свободно: подавляющее большинство путепроводов и эстакад на магистралях рассчитано так, чтобы такая машина прошла.

Как только появляется превышение — хотя бы 4,05 м — перевозка переходит в другую категорию. Нужно согласовывать маршрут: заранее определять, какие сооружения стоят на пути, какая под ними фактическая высота, где придётся объезжать, где нужна машина прикрытия, а где и сопровождение. Это не формальность: согласующая сторона проверяет, что груз физически пройдёт, и маршрут может отличаться от короткого на 100–300 км.

Отсюда главный практический вывод: разница между грузом высотой 2,5 м и грузом высотой 2,8 м для заказчика выражается не в сантиметрах, а в сроках и в стоимости. 2,5 м на трале с площадкой 0,9 м — это 3,4 м итого, обычная перевозка. 2,8 м на бортовой платформе 1,35 м — это 4,15 м, уже негабарит с согласованием и сроком подготовки в несколько дней.

Типовые высотные ограничения на маршруте

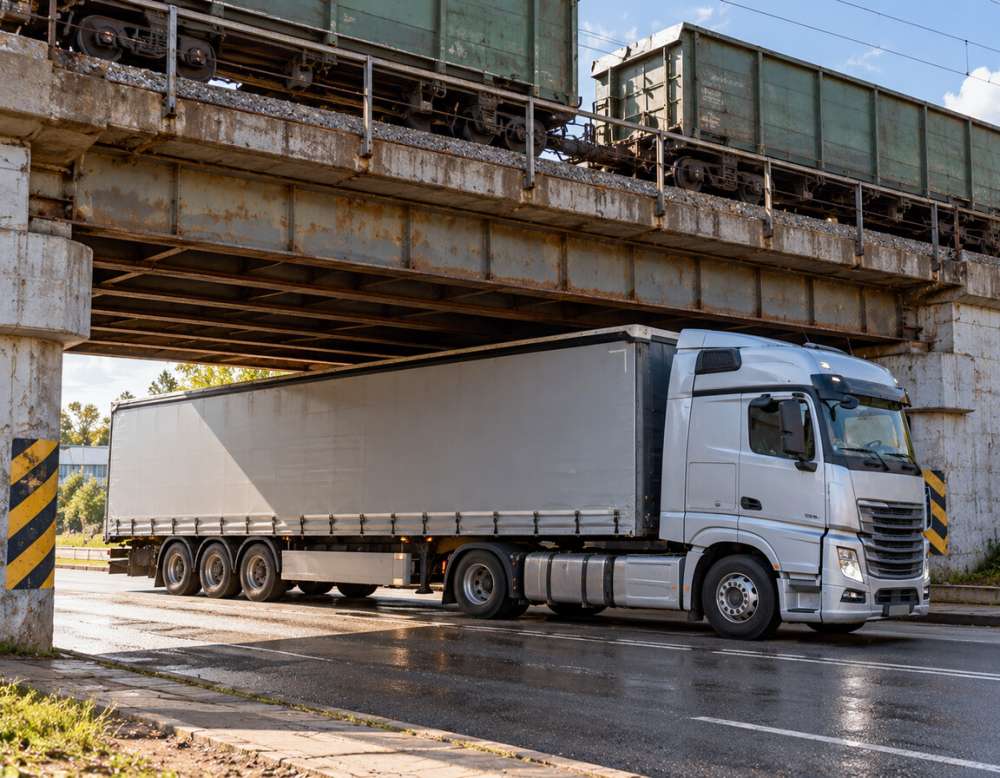

Железнодорожные путепроводы — главный источник проблем. Их проектировали в разное время, и фактическая высота проезда гуляет от 3,7 до 4,5 м. На многих стоит ограничительный знак, но знак показывает величину с запасом и не всегда соответствует реальному просвету после нескольких слоёв нового асфальта: каждый ремонт дороги поднимает покрытие на 5–8 см, а габарит сооружения остаётся тем же.

Городские тоннели и проезды под эстакадами — второй по частоте случай. Там ограничения 3,2–4,0 м встречаются регулярно, а объезд может оказаться весьма длинным. В городах к этому добавляются вылетные магистрали с чередой путепроводов, на которых развернуться уже нельзя: если машина зашла на участок, выход только вперёд.

Провода ЛЭП и контактная сеть над железнодорожными переездами — отдельная и самая опасная категория. Там ограничение не механическое: до провода достаточно приблизиться, чтобы получить пробой. Над переездами с контактной сетью ограничительные габаритные рамки обычно стоят, но воздушные линии вдоль полевых дорог и на подъездах к предприятиям никак не обозначены, их высоту приходится узнавать у владельца сети.

Светофорные консоли и дорожные знаки на вылетных кронштейнах дают неожиданные 4,5–5,0 м — казалось бы, запас есть, но консоль может висеть ниже из-за просадки опоры или установки «по месту». Пешеходные переходы над трассой, информационные табло, рекламные конструкции над проезжей частью, арки и ворота на въездах — всё это проверяется отдельно.

И последний рубеж, который рушит больше всего графиков: ворота склада и арка во дворе на выгрузке. Машина спокойно проходит 900 км по трассе и встаёт перед въездом с проёмом 3,6 м. Это обиднее всего, потому что проверяется одним вопросом при согласовании заявки.

Как измеряют реальную высоту

Самый надёжный способ — рулетка от асфальта до верхней точки, на загруженной машине, на ровной площадке. Не от пола кузова, не от рамы, а именно от покрытия, по которому машина поедет. Замер делают в двух-трёх местах: над передней частью груза, над серединой и над задней — платформа может иметь уклон, а груз стоять не строго горизонтально.

Лазерный дальномер быстрее и удобнее для высоких точек, но у него есть особенность: он требует чёткой отражающей поверхности и перпендикулярного наведения. На тенте, на решётчатой конструкции, на тонкой антенне или стреле он легко даёт ошибку. Поэтому дальномером проверяют, а итог подтверждают рулеткой.

Контрольная габаритная рамка — это проверка «проходит или нет» без цифр. Рамку выставляют на заданную высоту, машина проезжает под ней; если не задела — проходит. Такой контроль делают на выезде с площадки погрузки, когда высота близка к предельной. Он не заменяет промер, но страхует от арифметической ошибки.

Чего делать нельзя — верить «паспорту». Паспортная высота техники указана для заводской комплектации в транспортном положении: без дополнительного оборудования, без маячка, без надстройки, часто со снятой стрелой или сложенной кабиной. Реальная машина с завода ушла пять лет назад, и на ней уже стоит другая выхлопная система, кондиционер на крыше, антенны и рама для инструмента. Разница с паспортом в 15–25 см — обычное дело.

Тип площадки, высота пола и проходимая высота груза

Тип площадки	Высота пола от земли	Высота груза, укладывающаяся в 4 м	Что обычно везут
Низкорамный трал, заниженная ванна	0,85–0,9 м	до 3,1 м	Высокая техника, экскаваторы, бурильные установки, резервуары
Универсальный трал	1,0–1,1 м	до 2,9 м	Гусеничная и колёсная техника, тяжёлое оборудование
Шторный полуприцеп, фура	1,2–1,3 м	до 2,7 м по внутренней высоте кузова	Паллетированный груз, 82–92 м³, до 20 т
Бортовая платформа полуприцепа	1,35 м	до 2,6 м	Металлопрокат, ЖБИ, длинномер, оборудование в обрешётке
Рефрижератор	1,35–1,45 м	до 2,5 м по внутренней высоте	Продукты, температурный груз
Десятитонник, бортовой	1,1–1,25 м	до 2,7 м	Партии 6–10 т, подъезды, где фура не проходит
Пятитонник	1,0–1,15 м	до 2,8 м	6,2×2,45×2,3 м, до 5 т, 32–36 м³
Газель, фургон	0,7–0,85 м	до 1,8 м по кузову	3×1,8×1,8 м, до 1,5 т, городская доставка
Сцепка	1,1–1,3 м	до 2,7 м по кузову	До 120 м³, лёгкий объёмный груз

Таблицу читают так: нужно взять высоту своего груза по верхней точке, прибавить высоту площадки и сравнить с 4 м, оставив 10–15 см запаса на просадку, уклон и свежий асфальт. Если получается больше — либо меняется техника, либо груз разбирается по высоте, либо маршрут идёт через согласование.

Что делает перевозчик, когда высота близка к предельной

Первое — промер маршрута. Он начинается с построения трассы по картам и сверки с базами высотных ограничений, но этим не заканчивается. Критичные точки — путепроводы с заявленной высотой близко к расчётной, городские участки, подъезды к предприятиям, съезды — проверяют отдельно: по данным владельца дороги, по снимкам, в сложных случаях выездом на место. Для груза 4,2–4,5 м выезд разведки окупается всегда.

Второе — объезд. Часто дешевле проехать лишние 120 км по трассе с высокими путепроводами, чем разбирать груз. Объезд проектируется с запасом: учитываются не только высоты, но и радиусы поворотов, ширина проезда, мосты по весу, возможность разворота в случае, если дальше проезда нет.

Третье — выбор низкорамной техники. Переход с бортовой платформы (1,35 м) на низкорамный трал (0,9 м) даёт 45 см, и этого обычно хватает, чтобы вывести груз из негабарита по высоте в обычную перевозку. Это главный инструмент: сначала пытаются опустить площадку, и только потом трогают сам груз.

Четвёртое — работа с грузом. Техника частично разбирается: снимается стрела, складывается или снимается кабина, демонтируются отвал, ковш, кузов, трубы, снимаются надстройки и мачты. Оборудование в обрешётке иногда можно положить на бок, если это допускает изготовитель. Резервуар укладывается в седло ниже. Каждое такое решение требует подтверждения от заказчика: нельзя разбирать технику «на глаз», потому что сборка обратно должна быть такой же корректной.

Пятое — спуск воздуха из пневмоподвески. На машине с пневмоподвеской платформу можно опустить на 5–10 см, сбросив давление. Это рабочий приём для прохода конкретной точки на малой скорости, а не постоянный режим: на спущенной подвеске нельзя идти по трассе. Так проезжают ворота склада, арку, одиночный путепровод.

Шестое — разрешение, машина прикрытия и сопровождение. Когда высота превышает норму, перевозка идёт по согласованному маршруту. Для умеренных превышений обычно достаточно машины прикрытия с проблесковыми маячками и габаритными знаками, которая идёт впереди и предупреждает поток. Для значительных превышений и для участков, где требуется перекрытие движения или работа с контактной сетью, привлекается сопровождение. Подготовка такой перевозки занимает от нескольких дней до двух-трёх недель — это надо закладывать в срок поставки.

Что происходит при ударе в путепровод

Первое и самое дорогое — не груз, а сооружение. Удар в пролёт железнодорожного путепровода означает обследование конструкции, возможное ограничение движения по дороге и по железной дороге над ней, работу ремонтных служб. Разбор такого случая долгий, а стоимость восстановления несопоставима со стоимостью перевозки.

Второе — груз. При ударе верхняя часть срывается или деформируется, и дальше машина стоит на месте: поехать с сорванной конструкцией нельзя, а поднять и переложить груз на обочине под путепроводом обычно невозможно — нужна подъёмная техника и площадка. Груз разбирают прямо на обочине, перегружают на другую машину, остатки вывозят отдельно.

Третье — срок. Перекрытая полоса, прибытие служб, оформление, вызов крана, подача замены — это от шести часов до нескольких суток. Для монтажа на объекте с готовым фундаментом, для пуска линии, для сезонной техники такой простой часто критичнее самого повреждения.

Четвёртое — машина. Удар по верхней части полуприцепа повреждает стойки, крышу, тент, иногда раму, и прицеп выходит из рейса. Это уже вопрос восстановления техники и выпадения машины из графика.

Как заказчик помогает не попасть в эту историю

Самое полезное, что может дать заказчик, — точную высоту груза по верхней точке в транспортном положении, измеренную рулеткой, а не взятую из паспорта или из каталога. Вместе с высотой нужны длина, ширина, вес и положение центра тяжести, если груз тяжёлый и несимметричный.

Второе — фотографии груза с рулеткой или с человеком для масштаба, с нескольких сторон, с видом сверху, если это возможно. По фото мы видим то, что заказчик не считает частью габарита: трубы, рымы, антенны, кожухи, выступающие патрубки, незакреплённый козырёк. На этих деталях чаще всего и обнаруживаются лишние 20 см.

Третье — точки крепления и способ подъёма. Нужно знать, за что груз можно цеплять и чем его грузить: кран, погрузчик, собственный ход, лебёдка на трал. Это влияет и на выбор площадки, и на итоговую высоту: груз, который можно поставить в заниженную ванну трала, едет на 20 см ниже, чем груз, который можно только закатить на ровную платформу.

Четвёртое — информация о точках погрузки и выгрузки. Здесь нужен конкретный список: есть ли арка, шлагбаум, навес над въездом, какая высота ворот склада, какая высота проезда во двор, есть ли провода и ветки над подъездом, где именно встанет машина и хватает ли места для разворота. Проверяется это в десять минут, а экономит сутки.

Пятое — разрешение на разборку. Если груз по высоте не проходит, перевозчику нужно заранее знать, что можно снять и кто это сделает: заказчик своими силами на площадке или нужна привлечённая бригада. Решать этот вопрос в день погрузки — худший вариант.

Типовые ошибки в заявке и их цена

Ошибка заказчика	Что происходит на маршруте	Как делаем правильно
Высота взята из паспорта техники	Реальная выше на 15–25 см за счёт надстроек, маячка, выхлопа	Промер рулеткой по верхней точке в транспортном положении до подачи машины
Указана высота груза, но не высота машины с грузом	Плюс 1,2–1,45 м площадки выводит перевозку в негабарит	Считаем сумму «площадка плюс груз» и подбираем низкорамную технику
Не сказано про арку или ворота на выгрузке	Машина доехала и не заходит на территорию, простой и перегрузка	Высота и ширина проезда уточняются при согласовании заявки
Стрела или мачта не снята перед погрузкой	Плюс 0,5–1,5 м к высоте, машина не выезжает	Согласуем демонтаж и объём работ заранее, с указанием исполнителя
Расчёт «впритык», зазор 3–5 см	Касание на яме, подъёме или после нового асфальта	Минимальный запас 10–15 см, иначе меняем технику или маршрут
Срок поставки назначен без учёта согласования	Негабарит не может выехать в заявленную дату	Негабарит по высоте планируем с запасом от нескольких дней до двух-трёх недель
Нет данных о проводах над подъездом к объекту	Невозможно завести машину и работать краном на площадке	Запрашиваем схему подъезда и высоту воздушных линий у владельца объекта

Высота и остальные габариты: как они связаны

Высоту редко приходится решать изолированно. Низкорамный трал даёт выигрыш по высоте, но у него меньше просвет под днищем, и он тяжелее заходит на неровные площадки, на переезды и на выезды с крутым уклоном — днище цепляет. Поэтому перед выбором трала проверяют продольный профиль маршрута, а не только высоты сооружений.

Второе — вес. Трал тяжелее обычной платформы, и при одном и том же грузе итоговая масса автопоезда выше, а значит критичнее становятся мосты по весу и нагрузка на ось. Иногда получается так, что по высоте груз проходит только на трале, а по весу этот маршрут трал не держит; тогда маршрут строится третьим вариантом.

Третье — длина. Разборка груза по высоте часто увеличивает длину: снятая стрела кладётся рядом, снятая кабина занимает место на платформе. Машина выходит из негабарита по высоте и заходит в негабарит по длине, а это другие требования к маршруту и к поворотам. Такие развязки считают заранее, целиком, а не по одному габариту.

Четвёртое — крепление. Чем ниже площадка, тем ниже центр тяжести и спокойнее ведёт себя груз в повороте; но заниженная ванна трала требует точной постановки техники и упоров, потому что закатывать и выставлять её труднее. Схему крепления готовят под конкретную площадку.

Как мы организуем перевозку с ограничением по высоте

Первый шаг — сбор данных по грузу: высота по верхней точке, длина, ширина, вес, центр тяжести, точки крепления, способ погрузки, возможность и объём разборки. Запрашиваем фотографии и, если груз сложный, просим промер на месте.

Второй — расчёт итоговой высоты под разные варианты техники. Считаем, что получается на бортовой платформе, на универсальном трале и на низкорамной площадке, и выбираем вариант, который даёт запас не меньше 10–15 см к 4 м. Если ни один вариант не даёт — переходим к негабаритной схеме.

Третий — построение и промер маршрута. Трасса строится с учётом высот сооружений, мостов по весу, радиусов и ширины проезда, подъездов к точкам погрузки и выгрузки. Критичные точки проверяются отдельно, при необходимости — выездом.

Четвёртый — подача техники. У нас свой автопарк и партнёры в регионах, поэтому под высоту подбирается конкретная площадка, а не ближайшая свободная машина. Для негабарита готовятся документы по маршруту, машина прикрытия и, если нужно, сопровождение.

Пятый — погрузка с контролем габарита. После крепления груз промеряется на загруженной машине, делается фотоотчёт с рулеткой, при необходимости проезд через контрольную рамку. Итоговая высота фиксируется и передаётся водителю — он должен знать своё число наизусть, а не «примерно».

Шестой — рейс по согласованному маршруту с контролем точек. Водитель идёт по заданной трассе без самовольных сокращений, проходит критичные точки на малой скорости, при необходимости спускает подвеску. Диспетчер отслеживает продвижение, заказчик получает информацию о сроке.

Седьмой — выгрузка. Заранее подтверждаются высота проезда на территорию, место под машину, площадка для крана, кто принимает груз. Если груз разбирался по высоте, согласуется, кто и когда собирает его обратно.

Частые вопросы

Какая высота грузовика считается предельной на обычных дорогах

На дорогах общего пользования ориентируются на 4 м по верхней точке груза от покрытия. Пока машина с грузом укладывается в это значение, маршрут строится свободно. Выше начинается негабарит: нужен промер и согласование маршрута, часто машина прикрытия.

Как посчитать высоту машины с грузом

Нужно сложить высоту грузовой площадки от земли и высоту груза по его верхней точке, затем оставить 10–15 см запаса. Полуприцеп даёт 1,2–1,45 м, бортовая платформа около 1,35 м, низкорамный трал 0,85–1,1 м. То есть груз 2,8 м на бортовой платформе — это уже 4,15 м и негабарит.

Можно ли верить паспортной высоте техники

Нет, паспорт даёт высоту заводской комплектации в транспортном положении. На реальной машине обычно добавлены маячок, кондиционер, антенны, другая выхлопная система, рамы и надстройки. Разница с паспортом в 15–25 см встречается постоянно, поэтому высоту промеряют рулеткой.

Какая высота под железнодорожными путепроводами

Фактический просвет гуляет от 3,7 до 4,5 м, потому что сооружения строились в разное время. Кроме того, каждый ремонт дороги поднимает покрытие на 5–8 см, а габарит сооружения остаётся прежним. Поэтому критичные точки проверяют по данным владельца дороги, а не только по знаку.

Что даёт переход на низкорамный трал

Площадка опускается с 1,35 м до 0,85–0,9 м, то есть появляется около 45 см полезной высоты. Этого обычно хватает, чтобы вывести груз из негабарита в обычную перевозку. Минус — меньший дорожный просвет: трал хуже заходит на неровные площадки, переезды и крутые выезды.

Можно ли спустить пневмоподвеску, чтобы пройти низкое место

Да, сброс давления опускает платформу на 5–10 см, и так проходят ворота склада, арку или одиночный путепровод на малой скорости. Это приём для конкретной точки, а не режим движения: по трассе на спущенной подвеске не идут. Решение принимает водитель на месте, с контролем просвета.

Сколько времени занимает подготовка негабарита по высоте

От нескольких дней до двух-трёх недель, в зависимости от величины превышения, протяжённости маршрута и количества участков, которые требуют отдельного согласования. Эти сроки закладываются в план поставки заранее. Если дата жёсткая, обычно выгоднее искать вариант опустить груз и уложиться в 4 м.

Что чаще всего забывают указать в заявке по высоте

Высоту ворот склада и арки на выгрузке, провода и ветки над подъездом к объекту, а также верхние выступающие элементы груза: трубы, антенны, рымы, кожухи. Машина может пройти 900 км по трассе и встать перед въездом с проёмом 3,6 м. Эти вопросы закрываются при согласовании заявки за десять минут.
