Перевозка газгольдера

Газгольдер — груз обманчиво простой на вид. Стальной цилиндр с выпуклыми днищами, снаружи ничего хрупкого, вес для грузовика небольшой. На практике же это сосуд, который работает под давлением, имеет заводское антикоррозийное покрытие и комплект арматуры в горловине, и любая из этих трёх вещей легко повреждается при неаккуратной перевозке. Царапина до металла на подземном резервуаре через несколько лет превращается в очаг коррозии, а погнутый патрубок означает возврат на завод.

Везут газгольдеры обычно один-два за рейс, часто сразу на участок частного дома или на площадку котельной, где нет ни рампы, ни штатного крана, ни ровного подъезда. Поэтому перевозка почти всегда идёт в связке с разгрузкой: машина должна не просто довезти резервуар, а аккуратно снять его и поставить в заданную точку — на подготовленную плиту в котловане или на опоры для наземной установки. Это определяет и выбор техники, и порядок работ.

Ниже разбираем всю цепочку: какие бывают резервуары и сколько они весят, в каком состоянии их допустимо грузить, чем стропить и чем категорически нельзя, какая машина нужна под конкретный объём, как организовать подъезд к котловану и какие документы должны прийти вместе с резервуаром от завода-изготовителя.

Что представляет собой газгольдер как груз

Газгольдер — это резервуар для хранения сжиженного углеводородного газа. По способу установки их делят на наземные и подземные. Наземные обычно горизонтальные, ставятся на опоры-седла или бетонные подушки, имеют светлую окраску для снижения нагрева. Подземные отличаются усиленным антикоррозийным покрытием, удлинённой горловиной, через которую выводится арматура, и, как правило, комплектом анодов катодной защиты. С точки зрения перевозки разница в том, что подземный резервуар дороже и уязвимее: его покрытие — это не краска, а многослойная изоляция, и его повреждение означает дорогой ремонт или отказ в гарантии.

Бытовой диапазон объёмов — от 2700 до 10000 литров; для посёлков, производств и котельных применяются резервуары на 20, 25 и более кубометров. Пустой резервуар бытового класса весит от 1,2 до 4 тонн: это немного для грузовика, но достаточно, чтобы ни один погрузчик общего назначения с ним не справился корректно из-за формы и длины. Длина корпуса обычно от 3,5 до 9 метров, диаметр от 1,0 до 1,6 метра, плюс горловина, выступающая вверх на 0,3-0,6 метра.

Длина и есть главная особенность. Резервуар на 9 кубометров длиной около 8,5 метра не входит в обычную «десятку» с кузовом 8,5 метра без свеса, а с учётом ложементов требует бортовой машины подлиннее или полуприцепа. Диаметр 1,6 метра при установке на ложементы поднимает верхнюю точку груза, и если платформа высокая, общая высота автопоезда подходит к ограничению в 4 метра. Поэтому под газгольдер подбирают машину с низким полом или ложементы минимальной высоты.

Объём, л	Тип	Длина корпуса, м	Диаметр, м	Масса пустого, т	Подходящая машина
2700	Подземный / наземный	3,5-3,8	1,00-1,20	1,2-1,5	Манипулятор 5 т, борт 5 т
4850	Подземный	4,6-5,2	1,20-1,25	1,7-2,1	Манипулятор 5-7 т
6400	Подземный	5,6-6,3	1,20-1,40	2,2-2,6	Манипулятор 7-10 т
9100	Подземный / наземный	7,8-8,6	1,20-1,40	2,9-3,4	Борт 10 т, 8,5 м с КМУ
10000	Наземный	8,2-9,0	1,40-1,60	3,2-4,0	Борт 10 т или полуприцеп
20000 и более	Наземный, промышленный	от 9,5	1,60-2,00	от 5,5	Полуприцеп, трал, отдельный кран

Цифры в таблице ориентировочные: у разных производителей при одном объёме геометрия отличается, а масса зависит от толщины стенки и исполнения. Перед подачей машины мы всегда сверяемся с паспортом конкретного резервуара — именно по нему считается, какой вылет стрелы нужен крану-манипулятору.

Резервуар перевозят только дегазированным

Ключевое условие: к перевозке принимается пустой, дегазированный резервуар с закрытой и зафиксированной арматурой. Новый газгольдер приходит с завода именно таким — внутри остаточное давление инертной среды или воздуха, арматура закрыта и защищена. С бывшим в эксплуатации сложнее: его требуется предварительно освободить от газа и дегазировать, и делает это специализированная организация, а не перевозчик. Без документа о дегазации резервуар, в котором оставались пары СУГ, — это уже не обычный груз, и перевозить его как металлоконструкцию нельзя.

Перед погрузкой мы визуально проверяем: все запорные устройства закрыты, предохранительный клапан на месте или снят и упакован отдельно, заправочный и расходный патрубки заглушены, уровнемер защищён. Если на резервуаре есть съёмный колпак горловины — он должен быть установлен и закреплён. Свободно болтающаяся арматура в горловине за 500 километров пути разбивает посадочные места, и это обнаруживается только при монтаже.

Отдельно просим заказчика не планировать «попутную» перевозку заполненного баллонного газа или чего-то подобного в том же кузове. Пустой дегазированный резервуар — обычный груз; как только рядом появляется что-то с остатками СУГ, меняются и требования к машине, и порядок оформления.

Защита горловины, патрубков и покрытия

Самые уязвимые места газгольдера — горловина с арматурой и антикоррозийное покрытие корпуса. Горловина выступает над цилиндром и первой принимает на себя удар при неаккуратной подаче стрелы, при задевании за ворота или при опрокидывании резервуара на бок. Её закрывают заводским колпаком, а при его отсутствии — щитом из доски или фанеры, который опирается на фланец, а не на саму арматуру. Патрубки и резьбы закрывают заглушками.

Покрытие подземного резервуара повреждается проще, чем кажется. Достаточно протащить корпус по деревянному брусу с торчащим гвоздём или зацепить кромкой ковша. Поэтому ложементы обшивают мягким материалом, а в местах контакта со стропами подкладывают протекторы. После погрузки и после выгрузки покрытие осматривают, и если есть задир, он фиксируется в акте: мелкие повреждения ремонтируются специальным составом на месте, но делать это нужно сразу, а не через полгода.

Аноды катодной защиты, если они идут в комплекте, обычно поставляются отдельно в упаковке. Их везут в кабине или в отдельном ящике, а не привязанными к корпусу — потерять мешок с анодами и крепёжом легко, а без них монтаж не завершить.

Ложементы, стропы и то, чем стропить нельзя

Цилиндр нельзя ставить на плоскую платформу просто так: он получит точечную опору по образующей, начнёт катиться и повредит и себя, и настил. Под корпус укладывают ложементы — опоры с вырезом по радиусу резервуара, обшитые резиной, войлоком или плотным нетканым материалом. Ложементов ставят минимум два, для длинных резервуаров — три, располагая их в зоне усиленных поясов, а не под днищами. Между ложементом и корпусом не должно быть песка, окалины и мелких камней: они работают как абразив.

Для строповки используют мягкие текстильные стропы достаточной ширины, заведённые под корпус с обхватом. Ширина имеет значение: узкий строп создаёт высокое удельное давление и вминает покрытие. Прижим груза к платформе выполняют текстильными ремнями через угловые протекторы, с усилием, достаточным для фиксации, но без перетяга — чрезмерная затяжка на тонкостенном цилиндре оставляет след.

Чего делать нельзя: заводить цепи напрямую по корпусу. Цепь, даже новая, при натяжении срезает антикоррозийное покрытие на всей линии контакта, а на подземном резервуаре это означает повреждение изоляции по всей окружности. То же относится к стальным канатным стропам без защиты. Нельзя стропить за горловину, за патрубки, за уровнемер и за ножки-опоры, если они не рассчитаны на подъём. Если у резервуара есть заводские монтажные проушины, строповка выполняется за них, и это самый правильный вариант.

Бортовая машина или манипулятор

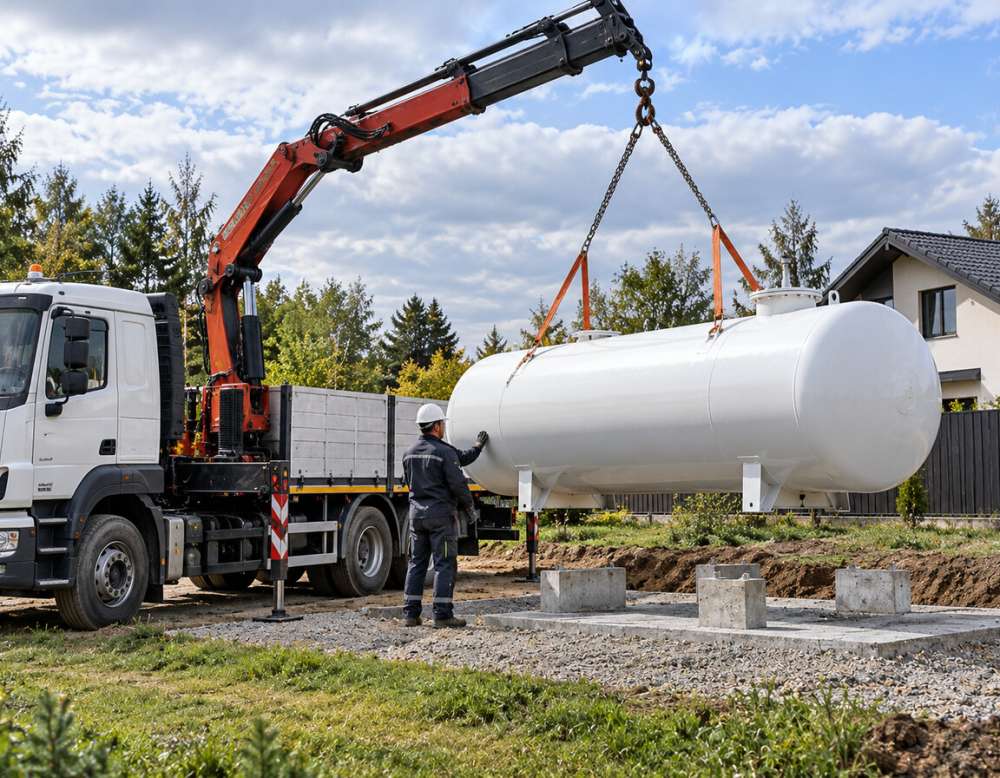

Выбор между обычной бортовой машиной и машиной с краном-манипуляторной установкой решается одним вопросом: есть ли на точке выгрузки свой кран. Если газгольдер едет на склад или на площадку, где работает автокран, достаточно бортового автомобиля подходящей длины. Если резервуар везут сразу на участок — а так бывает в большинстве случаев, — нужен манипулятор, потому что иначе разгружать будет нечем.

Под резервуары до 6,4 кубометра обычно хватает манипулятора грузоподъёмностью 5-7 тонн с длиной платформы 6 метров. Для 9-10 кубометров нужна машина с кузовом 8,5 метра и КМУ не менее 7-10 тонн, причём считать надо не массу резервуара, а грузоподъёмность на нужном вылете: кран, поднимающий 7 тонн у основания стрелы, на вылете 8 метров возьмёт уже около тонны. Поэтому при заказе мы сразу спрашиваем, насколько далеко от края площадки находится котлован, — от этого зависит класс машины.

Для промышленных резервуаров от 20 кубометров и для партий из нескольких газгольдеров применяют полуприцеп, а разгрузку организуют отдельным автокраном. У нас свой автопарк и партнёры в регионах, поэтому под объём и условия на площадке подбирается либо один манипулятор, закрывающий и перевозку, и монтаж на опоры, либо связка «бортовая машина плюс кран».

Разгрузка на участке и подъезд к котловану

Разгрузка газгольдера на частном участке — самая частая точка срыва графика, и почти всегда из-за подготовки места, а не из-за техники. Манипулятор длиной 9-11 метров с выносными опорами должен куда-то встать, выставить аутригеры на твёрдом основании и дотянуться стрелой до котлована. Если между воротами и котлованом стоит теплица, растут взрослые деревья или проходит ЛЭП, задача превращается в неразрешимую прямо на месте.

• ширина ворот и проезда — от 3,0-3,5 метра, с учётом поворота длинной машины;
• твёрдый грунт или подсыпка под аутригеры, площадки под опоры обязательны на мягком грунте;
• отсутствие проводов и веток над траекторией стрелы и над точкой подъёма;
• котлован подготовлен заранее: основание выровнено, плита или подушка уложена, стенки не осыпаются;
• расстояние от места стоянки крана до центра котлована известно заранее — по нему считается вылет;
• на участке есть ответственный, который принимает резервуар и подписывает документы.

Отдельно про котлован: ставить резервуар в яму, заполненную водой после дождя, нельзя — он всплывает, и выставить его по уровню не получится. Воду откачивают заранее. Если грунт пучинистый или высокий уровень грунтовых вод, под резервуар делают плиту с анкерными петлями, и газгольдер опускают так, чтобы сразу попасть на крепления, — переставлять его в котловане стропами сложно и рискованно для покрытия.

Документы на перевозку

Пустой дегазированный газгольдер перевозится как обычный груз, и комплект документов стандартный: транспортная накладная, договор-заявка, доверенность на получателя. Но вместе с резервуаром обязательно должны прийти документы от завода-изготовителя, и их отсутствие создаёт проблемы уже на этапе монтажа и пуска.

1. Паспорт сосуда с указанием заводского номера, объёма, расчётного давления, материала и даты изготовления.
2. Сертификат или декларация соответствия на изделие.
3. Акт заводских испытаний и сведения о контроле сварных швов.
4. Паспорт на антикоррозийное покрытие для подземных резервуаров — что нанесено, какая толщина слоя.
5. Руководство по монтажу и эксплуатации, комплектовочная ведомость на арматуру и аноды.
6. Документ о дегазации — если резервуар был в эксплуатации.

В «100% Позитиff» мы проверяем наличие комплекта при погрузке и везём его отдельно от резервуара, в водонепроницаемой папке, а не прикрученным к горловине. При приёмке сверяется заводской номер на табличке с номером в паспорте: пересортица между двумя одинаковыми резервуарами на одной машине случается, и разбираться потом неприятно.

Из чего складывается стоимость

Расчёт строится вокруг четырёх факторов. Первый — объём и масса резервуара, которые определяют класс машины и грузоподъёмность КМУ. Второй — расстояние и тип маршрута: городская доставка, межгород, движение по грунтовым подъездам на последних километрах. Третий — условия на участке: вылет стрелы, необходимость подкладных плит, время работы крана, нужен ли второй рабочий на оттяжках. Четвёртый — сопутствующие работы: установка на опоры, выставление по уровню, ожидание, пока заказчик дорабатывает котлован.

Отдельно считаются длинные резервуары от 8 метров: под них нужна конкретная машина, которая не всегда свободна в нужный день, и подача её из другого города добавляет холостой пробег. Поэтому доставку газгольдера выгоднее планировать заранее, а не на завтра. Срочная подача и выезд в выходной тоже влияют на итог.

Типичные ошибки

Самая частая — заказ машины без крана в расчёте на то, что «разгрузим вручную» или «сосед подгонит погрузчик». Резервуар на 2,5 тонны вилами погрузчика не берут: он круглый, длинный и имеет уязвимое покрытие. Вторая по частоте ошибка — неготовый котлован к моменту приезда: машина простаивает, а поставить газгольдер «пока рядом» и потом перекладывать означает ещё один подъём и ещё один риск повреждения.

Третья — попытка сэкономить на ложементах и стропах, положив резервуар на голый настил и притянув цепями. Цена такой экономии выясняется при осмотре перед монтажом. Четвёртая — перевозка с незащищённой горловиной: самый частый дефект доставки, который почти всегда можно было предотвратить листом фанеры и двумя стяжками. Пятая — отсутствие осмотра и акта при приёмке, после которого невозможно определить, где именно появилось повреждение.

В «100% Позитиff» мы работаем по простому правилу: до выезда согласовываем схему строповки и условия на площадке, при погрузке и выгрузке фиксируем состояние корпуса, покрытия и арматуры. Это занимает лишние двадцать минут и снимает почти все спорные ситуации.

Частые вопросы

Можно ли перевозить газгольдер с остатками газа?

Нет. К перевозке принимается только пустой, дегазированный резервуар с закрытой и зафиксированной арматурой. Если газгольдер был в эксплуатации, его предварительно освобождают от газа и дегазируют — эту работу выполняет специализированная организация, и по её итогам оформляется документ. Резервуар с остатками паров СУГ перевозить как обычную металлоконструкцию недопустимо: к нему применяются совсем другие требования по транспорту и оформлению.

Какая машина нужна под газгольдер на 9 кубометров?

Резервуар на 9100 литров имеет длину корпуса около 7,8-8,6 метра и массу 2,9-3,4 тонны. Под него нужна бортовая машина с кузовом 8,5 метра, а если на точке нет крана — машина с КМУ грузоподъёмностью от 7 до 10 тонн. Важна не паспортная грузоподъёмность крана, а его возможности на нужном вылете: при вылете 8 метров кран берёт существенно меньше, чем у основания стрелы. Поэтому расстояние до котлована мы уточняем до подачи машины.

Почему нельзя крепить резервуар цепями?

Цепь при натяжении создаёт очень высокое давление на узкой линии контакта и срезает антикоррозийное покрытие корпуса. Для подземного газгольдера это критично: повреждение изоляции становится очагом коррозии и может стать основанием для отказа в гарантии. Поэтому корпус укладывают на обшитые мягким материалом ложементы, стропят широкими текстильными стропами с обхватом и прижимают ремнями через протекторы, а цепи применяют только к элементам, для этого предназначенным.

Что такое ложементы и обязательно ли они нужны?

Ложементы — это опоры с вырезом по радиусу резервуара, на которые цилиндр ложится всей дугой, а не одной линией. Они обязательны: без них газгольдер опирается на платформу по образующей, катится при торможении и повреждает и покрытие, и настил кузова. Ложементы обшивают резиной или войлоком, ставят минимум два, для длинных резервуаров — три, и располагают их в зоне усиленных поясов корпуса, а не под выпуклыми днищами.

Как подготовить участок к разгрузке?

Нужен проезд шириной от 3,0-3,5 метра с учётом поворота длинной машины, твёрдое основание или подкладные плиты под выносные опоры крана, свободная от проводов и веток траектория стрелы и готовый котлован с выровненным основанием и уложенной плитой. Воду из котлована откачивают заранее — в затопленную яму резервуар ставить нельзя, он всплывает. Также заранее сообщите расстояние от места стоянки машины до центра котлована: по нему подбирается вылет стрелы.

Какие документы должны быть у резервуара?

От завода-изготовителя должны прийти паспорт сосуда с заводским номером и характеристиками, сертификат или декларация соответствия, сведения о заводских испытаниях и контроле сварных швов, паспорт на антикоррозийное покрытие для подземных моделей, руководство по монтажу и комплектовочная ведомость на арматуру и аноды. Для бывшего в эксплуатации резервуара добавляется документ о дегазации. Мы проверяем комплект при погрузке и везём его отдельно от корпуса.

Можно ли везти два газгольдера одной машиной?

Да, если это позволяют длина платформы, грузоподъёмность и габариты. Два резервуара по 2700-4850 литров спокойно размещаются на бортовой машине или манипуляторе с кузовом 6-8,5 метра, при условии что под каждый выставлены свои ложементы и они разделены прокладками, исключающими контакт корпусов. Экономия по сравнению с двумя рейсами заметная. Два длинных резервуара по 9-10 кубометров уже требуют полуприцепа и проверки по массе и габаритам.

Кто отвечает, если покрытие повреждено при перевозке?

Ответственность определяется актами. При погрузке мы осматриваем корпус, покрытие, горловину и арматуру и фиксируем исходное состояние, при выгрузке осмотр повторяется в присутствии получателя. Если повреждение появилось в пути, оно отражается в акте и урегулируется перевозчиком; при необходимости оформляется страхование груза. Если дефект был изначально заводским или появился при монтаже после сдачи, это видно из сопоставления двух осмотров.
