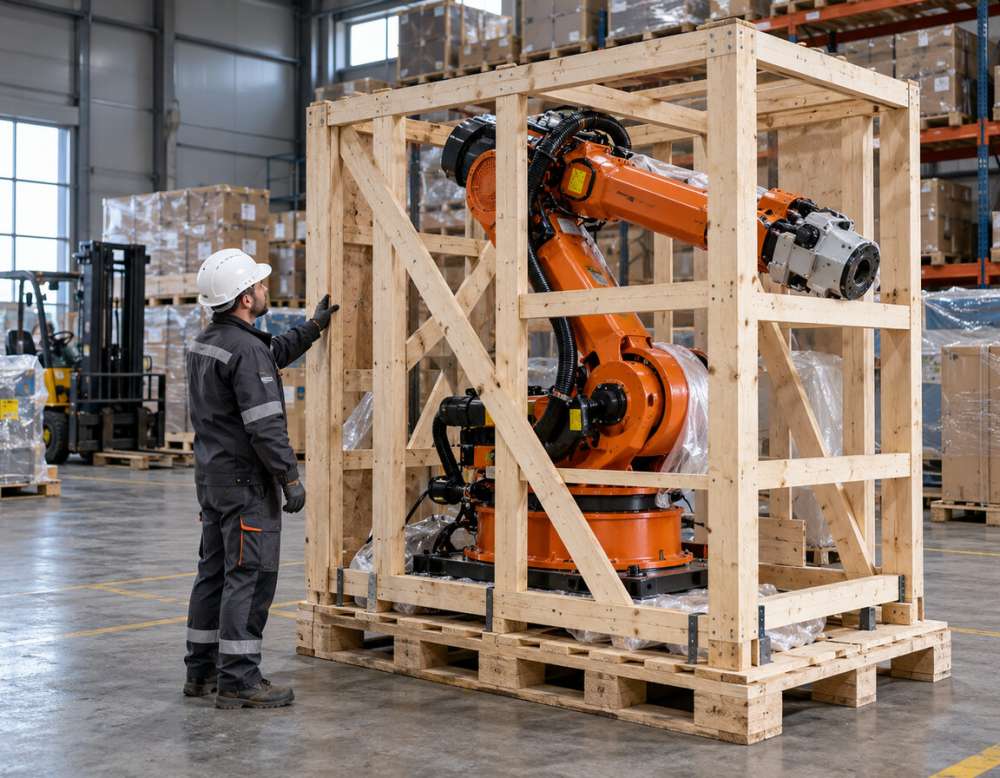

Перевозка промышленных роботов и роботизированных ячеек

Промышленный робот — груз, у которого реальная стоимость почти не связана с массой. Манипулятор весом 250 килограммов может стоить дороже, чем станок на пять тонн, и точно так же, как станок, он теряет работоспособность не от падения, а от незаметных вещей: от перегрузки редуктора при подъёме за неправильную точку, от вибрации на разбитой дороге при расфиксированных осях, от конденсата, выпавшего внутри шкафа управления при заезде с мороза в тёплый цех. Поэтому перевозка робота — это в первую очередь подготовка, а уже потом логистика.

Вторая особенность в том, что робот редко едет один. Обычно перемещается роботизированная ячейка: манипулятор, шкаф управления с контроллером, пульт обучения, позиционер или поворотный стол, захват или сварочная горелка, защитные ограждения, конвейер подачи, иногда система дымоудаления и чиллер. Это десятки мест разного размера и хрупкости, которые нужно демонтировать в правильном порядке, промаркировать и собрать обратно так, чтобы ячейка запустилась без перенастройки с нуля.

Ниже — практика: как фиксируют оси, за что можно и нельзя стропить, почему контроллер едет отдельно, чем опасна вибрация и влажность, как разбирают ячейку и что проверяют при приёмке. Мы в «100% Позитиff» возим такое оборудование и для переездов производств, и для поставок с таможенных складов, и порядок везде примерно одинаковый.

Что именно мы везём: классы роботов и их масса

В промышленности применяют роботы-манипуляторы грузоподъёмностью от 6 до 500 килограммов и выше. Грузоподъёмность — это то, что робот поднимает на фланце, а не его собственная масса. Соотношение примерно десятикратное: манипулятор на 6-10 килограммов сам весит 150-250 килограммов, на 50-70 килограммов — около 550-900, на 150-210 килограммов — 1,2-1,7 тонны, тяжёлые модели на 350-500 килограммов доходят до 3-4,5 тонны. Вместе с транспортной рамой и упаковкой масса места добавляет ещё 10-20 процентов.

Габариты определяются вылетом. Компактный робот со сферой действия 1,4 метра в сложенном транспортном положении укладывается в куб примерно 1,0 × 0,8 × 1,2 метра. Манипулятор с вылетом 2,7-3,1 метра в транспортном положении — это уже место около 1,8 × 1,2 × 2,0 метра. Крупные модели с вылетом свыше 3,5 метра приходится везти с частично разложенной рукой, и тогда длина места доходит до 3,5-4 метров, а высота подходит к габаритному пределу.

Шкаф управления — отдельное место: типичные размеры от 0,6 × 0,5 × 1,2 метра у компактных исполнений до 0,8 × 0,8 × 1,8 метра у шкафов с сервоприводами внешних осей и ПЛК. Масса от 80 до 350 килограммов. Пульт обучения с кабелем — хрупкое место в собственном кейсе. Кабели между шкафом и манипулятором — силовой и энкодерный — отдельные бухты, которые нельзя перегибать меньше допустимого радиуса.

Класс робота (г/п на фланце)	Масса манипулятора, кг	Вылет, м	Место в транспортном положении, м	Шкаф управления, кг	Машина
6-12 кг	150-260	1,4-1,6	1,0 × 0,8 × 1,2	80-150	Газель, 1,5 т
16-30 кг	270-550	1,6-2,0	1,3 × 1,0 × 1,5	120-200	5-тонник
50-80 кг	550-1000	2,0-2,6	1,6 × 1,1 × 1,8	150-250	5-10-тонник
120-210 кг	1100-1800	2,6-3,1	1,8 × 1,2 × 2,0	200-300	10-тонник с КМУ
270-360 кг	1900-2900	2,9-3,3	2,4 × 1,4 × 2,2	250-350	10-тонник, еврофура
400-500 кг и выше	3000-4500	3,1-3,6	до 3,5 × 1,6 × 2,4	300-400	Еврофура, борт 10-20 т

Цифры усреднённые по рынку и нужны для прикидки машины и такелажа. Точные значения берутся из руководства конкретной модели — там же указаны транспортная поза, точки подъёма и допустимые углы наклона при перемещении.

Фиксация осей в транспортном положении

Это главное требование, которое нельзя обойти. Любой производитель указывает в руководстве транспортную позу: конкретные значения углов для каждой оси, при которых центр тяжести смещён к основанию, рука сложена и нагрузки на редукторы минимальны. Робот приводят в эту позу до отключения питания — программно, с пульта. Если робот уже обесточен и позу выставить нельзя, оси растормаживают и перемещают вручную по описанной в руководстве процедуре, а не силой.

После выставления позы оси фиксируют механически. Для этого служат транспортные кронштейны и стопоры: заводские уголки, планки и шпильки, которые соединяют соседние звенья и не дают руке сложиться или раскрыться. Они обычно идут в комплекте с роботом при первой поставке и часто теряются на производстве за годы эксплуатации. Если кронштейнов нет, их изготавливают по размерам или заменяют стяжками с распорками — но это компромисс, и его нужно согласовать.

Зачем это нужно. Тормоза сервоприводов рассчитаны на удержание в статике, а не на динамические удары при транспортировке. Ось, не зафиксированная механически, за рейс накапливает микроперемещения, которые приводят к выработке в редукторе и к появлению люфта. Внешне ничего не видно, робот включается и работает, а при проверке повторяемости выясняется, что точность ушла за допуск, и требуется ремонт редуктора, который стоит как часть нового манипулятора.

Отдельно фиксируют то, что висит на фланце. Захват, сварочную горелку, камеру, присоски — лучше снять и упаковать отдельно, а на фланец поставить защитную крышку. Если снимать нельзя, инструмент фиксируют в позиции, исключающей удар о корпус робота, и защищают его собственными кожухами.

За что стропить и за что нельзя

В руководстве к роботу всегда есть схема подъёма: либо за рым-болты, вворачиваемые в резьбовые отверстия основания и корпуса первой оси, либо за транспортную раму, на которой робот закреплён болтами к основанию. Второй вариант предпочтительнее: робот на раме становится обычным ящиком, который можно брать вилами погрузчика в обозначенных местах и стропить за раму.

Нельзя стропить за кожухи и крышки: они пластиковые или тонколистовые, держатся на защёлках и саморезах и несут только пыле- и брызгозащиту. Нельзя заводить стропы под кабельные каналы, гофрорукава и внешние жгуты, идущие вдоль руки: при натяжении строп передавливает кабель, а повреждение энкодерного кабеля проявляется уже при пусконаладке в виде ошибок обратной связи. Нельзя брать за балансир (газовую или пружинную пневмопружину) — это нагруженный элемент, не рассчитанный на подъём. И нельзя цеплять за фланец инструмента и за запястье.

• подъём — только за заводские рым-болты или за транспортную раму;
• стропы мягкие, с протекторами на кромках рамы;
• робот снимают с фундамента только после выставления транспортной позы и фиксации осей;
• анкерные болты основания выкручивают последними, предварительно подведя строповку;
• углы наклона при перемещении не превышают указанных производителем.

Контроллер и шкаф управления везут отдельно

Шкаф управления с контроллером никогда не крепят к манипулятору и не ставят на него сверху. Внутри шкафа — силовые модули, сервоусилители, платы управления, блок питания и, у многих моделей, батарея резервного питания памяти. Всё это чувствительно к ударам и к вибрации на резонансных частотах. Шкаф едет как самостоятельное место: вертикально, на поддоне, прикрученный к нему или к транспортной раме, с ремнями через угловые протекторы и противоскользящим матом под основанием.

Перед демонтажом с контроллера снимают резервную копию: программы, калибровочные данные осей, настройки инструмента и пользовательских систем координат, параметры безопасности. Это делает специалист заказчика или пусконаладчик. Копия — единственная страховка на случай, если батарея памяти разрядится в дороге или при длительном хранении; без неё восстановление мастеринга и всех программ превращается в многодневную работу.

Дверцы шкафа запирают и дополнительно фиксируют, чтобы они не открылись при тряске. Вентиляционные решётки и фильтры закрывают от пыли. Кабельные вводы снизу закрывают заглушками — через них в кузов попадает дорожная грязь. Пульт обучения снимают, укладывают в кейс или в коробку с мягкой прокладкой, а его кабель сматывают кольцом с радиусом не меньше допустимого.

Вибрация, влажность и конденсат

Прецизионная механика робота не любит длительную вибрацию. На разбитом покрытии обычный рессорный полуприцеп передаёт на груз ускорения, которых достаточно для разбалтывания соединений и для усталостного воздействия на подшипники при незафиксированных осях. Поэтому под роботов мы подаём машины с пневматической подвеской, а внутри кузова груз ставим на противоскользящие маты и, при необходимости, на виброизолирующие прокладки под транспортную раму. Место размещения выбирают между осями, а не над задней тележкой, где вертикальные ускорения максимальны.

Вторая угроза — влага. Робот и особенно шкаф управления боятся не столько дождя при погрузке, сколько конденсата. Когда оборудование едет зимой в неотапливаемом кузове, остывает до минусовой температуры, а потом его сразу заносят в тёплый цех, влага выпадает на холодных металлических поверхностях и на платах. Включать технику в таком состоянии нельзя. Стандартная практика — выдержать оборудование в помещении до выравнивания температуры, обычно 8-24 часа в зависимости от массы и перепада, и только потом распаковывать и подавать питание.

Помогает упаковка: груз, укрытый стретч-плёнкой с пакетами влагопоглотителя внутри, прогревается медленнее и конденсат собирается на плёнке, а не на оборудовании. Для длинных зимних рейсов и для морских поставок применяют барьерную упаковку с силикагелем. В накладной и в акте фиксируется, что оборудование требует температурной выдержки перед включением, — это важно, чтобы получатель не запустил робота в первый же час.

Разборка роботизированной ячейки

Ячейка разбирается в порядке, обратном монтажу, и этот порядок лучше записать. Сначала снимают и укладывают оснастку: захваты, сварочные горелки, зачистные станции, датчики. Затем демонтируют защитные ограждения — обычно это модульные панели с сеткой или поликарбонатом в алюминиевом профиле, их складывают стопкой на поддон, проложив между панелями картон, чтобы не поцарапать поликарбонат. Двери с блокировками снимают вместе с замками и маркируют.

1. Оснастка и инструмент на фланце — снять, упаковать отдельно, фланец закрыть крышкой.
2. Защитные ограждения и двери с блокировками — разобрать по панелям, уложить на поддон.
3. Позиционер или поворотный стол — зафиксировать подвижные части, снять с фундамента, уложить на раму.
4. Конвейер подачи — разделить на секции, снять ленту или вынуть цепь, промаркировать стыки.
5. Шкаф управления и периферия — обесточить, отсоединить, закрыть вводы.
6. Манипулятор — транспортная поза, стопоры, строповка, снятие с фундамента.

Позиционер часто недооценивают: двухосевой позиционер с планшайбой может весить больше самого робота — 1,5-3 тонны, — и у него свои требования к фиксации поворотных осей. Конвейер подачи разбирается на секции, но важно сохранить их последовательность: секции внешне одинаковы, а длины рам и положения опор отличаются на сантиметры, и при сборке «не в том порядке» лента начинает уводить.

Маркировка кабелей и документирование демонтажа

Это тот этап, экономия на котором дороже всего обходится при обратной сборке. Каждый кабель перед отсоединением маркируется с двух сторон: бирка с номером разъёма, откуда снят, и куда шёл. Жгуты сматываются кольцами с соблюдением минимального радиуса изгиба, разъёмы закрываются колпачками или оборачиваются плёнкой, чтобы не повредить контакты и не набить в них грязь.

Параллельно делается фотофиксация: общий вид ячейки с четырёх сторон, крупные планы разъёмных соединений, шильдики оборудования, состояние пола и разметки фундамента, положение упоров и анкеров. Крепёж складывается в подписанные пакеты по узлам, а не в общее ведро. Отдельно сохраняется схема расположения оборудования с привязкой к осям цеха — по ней ячейку восстанавливают на новом месте с той же геометрией, что заметно сокращает пусконаладку.

Опыт показывает: грамотно размеченный демонтаж сокращает последующий монтаж на треть, а в сложных ячейках — вдвое. Мы просим заказчика выделить на этот этап специалиста, который знает ячейку: бригада «100% Позитиff» работает вместе с ним, беря на себя такелаж, упаковку и перевозку.

Приёмка и проверка геометрии после доставки

На выгрузке оборудование принимают по местам и по внешнему состоянию: целостность упаковки, рамы, наличие стопоров на осях, отсутствие следов ударов и подмочки. При наличии в упаковке индикаторов удара и наклона их показания фиксируются в акте — это основание для претензии, если груз роняли или кантовали.

Дальше, уже на монтаже, проверяют механику. Робот устанавливают на фундамент, выставляют по уровню, затягивают анкеры моментом по руководству и только после этого снимают транспортные стопоры — не раньше, иначе рука может сложиться под собственным весом. Подают питание после температурной выдержки, восстанавливают данные из резервной копии и выполняют проверку: контроль нулевых положений осей, при необходимости повторный мастеринг, прогон тестовой программы и измерение повторяемости позиционирования. Если повторяемость вышла за паспортный допуск, причину ищут в редукторах и креплении основания — чаще всего это результат перевозки с незафиксированными осями или удара при погрузке.

Протокол проверки стоит оформить письменно: он закрывает вопрос о состоянии оборудования после перевозки и становится отправной точкой для дальнейшего обслуживания. Стоимость самой перевозки складывается из класса и количества мест, расстояния, необходимости машины с пневмоподвеской и гидробортом или КМУ, объёма такелажных работ на демонтаже и монтаже, упаковки и сроков. Отдельно считается подача техники в цех с ограниченным подъездом и работа в нерабочее время предприятия.

Частые вопросы

Обязательно ли фиксировать оси робота стопорами?

Да, это обязательное требование. Робота приводят в транспортную позу по руководству производителя и механически фиксируют оси транспортными кронштейнами и стопорами. Тормоза сервоприводов рассчитаны на удержание в статике, а не на дорожные удары: незафиксированная ось за рейс накапливает микроперемещения, которые дают выработку в редукторе и люфт. Внешне это незаметно, но проявляется потерей повторяемости позиционирования при пусконаладке.

Что делать, если заводских транспортных кронштейнов не осталось?

За годы эксплуатации комплект стопоров часто теряется. Варианты два: изготовить кронштейны по размерам из руководства либо собрать схему фиксации из стяжек, распорных брусков и упоров, которая удерживает звенья в транспортной позе. Второй вариант — компромисс, и его мы согласовываем с заказчиком заранее, потому что он требует больше времени на подготовку и аккуратной работы, чтобы не нагрузить кожухи и кабельные каналы.

Почему шкаф управления нельзя везти вместе с манипулятором?

Контроллер — это электроника: сервоусилители, платы, блок питания, батарея резервного питания памяти. Он чувствителен к ударам и вибрации, а манипулятор при перевозке работает как массивное жёсткое тело. Закреплённый на роботе или поставленный сверху шкаф получает все нагрузки напрямую. Поэтому шкаф едет самостоятельным местом: вертикально, прикрученный к поддону или раме, на противоскользящем мате, с запертыми и зафиксированными дверцами.

Можно ли стропить робота за корпус?

Только за предусмотренные производителем точки: рым-болты в резьбовых отверстиях основания и корпуса первой оси либо транспортную раму, к которой робот прикручен. Стропить за кожухи и крышки нельзя — они несут только пыле- и брызгозащиту. Нельзя заводить стропы под кабельные каналы, гофрорукава и внешние жгуты: передавленный энкодерный кабель даёт ошибки обратной связи при запуске. Балансир, запястье и фланец инструмента точками подъёма тоже не являются.

Нужна ли машина с пневмоподвеской?

Для роботов и контроллеров — да, мы подаём именно такие. Пневмоподвеска заметно снижает вертикальные ускорения на неровностях и уменьшает вибрационную нагрузку на прецизионную механику и электронику. Дополнительно груз ставят на противоскользящие маты и виброизолирующие прокладки и размещают между осями прицепа, а не над задней тележкой. Для коротких городских переездов по хорошему покрытию требование менее жёсткое, но на межгороде оно оправдано.

Почему нельзя включать робота сразу после доставки зимой?

Из-за конденсата. Оборудование, остывшее в кузове до минусовой температуры, при внесении в тёплый цех покрывается влагой — в том числе внутри шкафа управления, на платах и контактах. Подача питания в этот момент грозит коротким замыканием и выходом электроники из строя. Оборудование выдерживают в помещении до выравнивания температуры, обычно от 8 до 24 часов в зависимости от массы и перепада, и только потом распаковывают и включают.

Что входит в демонтаж роботизированной ячейки?

Снятие оснастки и инструмента с фланца, разборка защитных ограждений и дверей с блокировками, демонтаж позиционера или поворотного стола с фиксацией его подвижных частей, разделение конвейера подачи на секции, отключение и подготовка шкафа управления и периферии и, последним, снятие манипулятора с фундамента после выставления транспортной позы. Всё сопровождается маркировкой кабелей, фотофиксацией и укладкой крепежа в подписанные пакеты по узлам.

Как проверить, что робот доехал без повреждений?

Сначала приёмка по местам: целостность упаковки и рамы, наличие стопоров, отсутствие следов ударов и подмочки, показания индикаторов удара и наклона, если они устанавливались. Затем, уже на монтаже, механическая проверка: установка на фундамент по уровню, затяжка анкеров моментом по руководству, снятие стопоров только после этого, температурная выдержка, восстановление данных из резервной копии, контроль нулевых положений осей и измерение повторяемости позиционирования по тестовой программе.
