Индикаторы удара и наклона на упаковке груза

Индикатор удара — это небольшая наклейка с ампулой или подвижным элементом внутри, которая необратимо меняет цвет, если упаковка получила удар или резкое ускорение выше заданного порога. Индикатор наклона работает по тому же принципу, но реагирует не на удар, а на опрокидывание: если ящик положили на бок или наклонили больше чем на 80 градусов, внутри наклейки пересыпается окрашенный наполнитель и окно становится красным. Вернуть такую наклейку в исходное состояние нельзя — это и есть её смысл.

Мы ставим индикаторы на оборудование, станки, медицинскую технику, серверные шкафы, стекло и мебельные фасады — всё, что внешне может выглядеть целым, а внутри уже иметь сбитую юстировку или трещину. По нашей практике на фурах 20 т со сборным грузом и на перевозках оборудования индикатор стоит на 1–2 грузовых местах из десяти, а на ответственных отправках с заявленной стоимостью груза — на каждом месте без исключений.

Ниже разбираем, как устроены эти наклейки, какие пороги в G выбирают под разный груз, куда их клеят и сколько штук, кто отвечает за установку, как фиксировать состояние индикаторов при погрузке и приёмке и что делать, если окно покраснело. Отдельно — почему сработавший индикатор сам по себе ещё не доказывает повреждение груза.

Как устроены индикаторы удара и наклона

Индикатор удара — это механический датчик одноразового действия. В самом распространённом исполнении это пластиковая ампула диаметром 4–6 мм с окрашенной жидкостью и пружинным упором. Пока ускорение ниже порога, пружина держит жидкость в резервуаре и окно остаётся белым. При ударе инерция сдвигает упор, жидкость заливает капиллярную трубку и окно становится ярко-красным. Электроники и питания внутри нет, поэтому такая наклейка работает в морозы до минус 30 °C и в жару до плюс 50 °C и не требует поверки.

Индикатор наклона устроен проще. Внутри корпуса находится камера с мелкими окрашенными шариками или гранулами и перегородка. Пока упаковка стоит в штатном положении «этой стороной вверх», гранулы лежат в нижнем отсеке. Стоит наклонить место больше примерно 80 градусов — гранулы перетекают через перегородку в смотровое окно и назад уже не возвращаются. Есть двухосные версии, которые показывают, на какую именно сторону кладли груз: влево, вправо, вперёд или назад.

Отдельно существуют индикаторы с несколькими окнами и разными порогами в одном корпусе: например, 25G и 50G рядом. Такой вариант сразу показывает не только факт удара, но и примерную силу — сработало одно окно или оба. На дорогом оборудовании мы предпочитаем именно их: при разборе претензии разница между «тряхнуло на 25G» и «уронили с 50G» принципиальна.

Чем индикатор отличается от регистратора

Индикатор только говорит «да» или «нет». Он не покажет, в какой момент и на каком километре произошёл удар. Регистратор-логгер, наоборот, пишет график ускорений и температуры с привязкой ко времени, но стоит дороже, требует зарядки и выгрузки данных через программу. На практике логгер ставят на единичные особо ценные отправки, а наклейки — на поток. Сочетание тоже встречается: логгер внутри ящика, наклейки снаружи для визуального контроля на каждой перевалке.

Пороги срабатывания: сколько G выбирать

Порог измеряется в G — единицах ускорения свободного падения. Чем ниже порог, тем чувствительнее наклейка. Главная ошибка отправителя — поставить слишком чувствительный индикатор на обычную паллету: 5G срабатывают от жёсткого переезда через лежачего полицейского, и к концу маршрута все окна красные, а груз цел. Порог подбирают от веса места, жёсткости упаковки и того, что внутри.

Порог	Типовой груз	Вес места	Комментарий
5–10G	Лабораторные приборы, оптика, томографы, хрупкая керамика	от 500 кг до 3 т	Только жёсткая обрешётка и амортизирующий поддон, иначе ложные срабатывания
15–25G	Станки, серверные шкафы, медтехника, стеклопакеты	100 кг — 1,5 т	Самый ходовой диапазон при перевозке оборудования по России
25–37G	Бытовая техника, электроника в заводской коробке, мебельные фасады	20–150 кг	Терпит штатную перевалку погрузчиком, реагирует на падение
50–75G	Небольшие ящики до 20 кг, запчасти, приборы в кейсах	до 20 кг	Лёгкое место само по себе получает большие ускорения
100G и выше	Особо прочные узлы, литьё, корпусные детали	любой	Фиксирует только грубое падение с высоты

Зависимость простая: чем легче место, тем выше должен быть порог. Ящик 15 кг, который уронили с борта с высоты 1,3 м, легко даёт 60–80G, а трёхтонный станок при том же падении — заметно меньше, потому что масса гасит удар через поддон и ложементы. Поэтому на одной сборной паллете из разных коробок могут стоять наклейки с разными порогами, и это нормально.

Если отправитель не знает, какой порог нужен, мы советуем начинать с 25G для мест 100–500 кг в жёсткой обрешётке. Это компромисс: ложных срабатываний от дорожной тряски практически нет, а падение с погрузчика или удар кромкой о рампу наклейка покажет.

На какой груз ставим индикаторы

Смысл в индикаторе есть там, где скрытое повреждение дороже самой перевозки и где его нельзя увидеть при приёмке. Покоробленную стенку шкафа видно сразу, а сбитую соосность шпинделя станка — только после монтажа и пробного пуска, то есть через две-три недели. Наклейка — единственный след, который к этому моменту ещё что-то доказывает.

• Промышленное оборудование и станки. Токарные и фрезерные станки, прессы, компрессоры, упаковочные линии. Ставим индикаторы удара 15–25G и индикатор наклона на каждое место, у которого центр тяжести выше середины.
• Медицинская техника. Томографы, рентген-аппараты, стерилизаторы, стоматологические установки. Здесь нижний диапазон 5–10G, плюс индикатор температуры, если производитель задал режим хранения.
• Электроника и серверное оборудование. Серверные стойки, ИБП, системы хранения, платы в антистатических коробках. Диапазон 25–37G, наклон обязателен: стойку нельзя кантовать.
• Стекло, зеркала, стеклопакеты. Перевозятся только в вертикальном положении на пирамиде, поэтому индикатор наклона важнее индикатора удара.
• Приборы, оптика, измерительная техника. Весы, микроскопы, геодезическое оборудование. Любой порог выше 10G почти бесполезен — такая техника теряет калибровку раньше, чем наклейка сработает.
• Мебель на заказ, фасады, витрины, музейные предметы. Индикатор наклона плюс 25G, потому что основной риск — не удар, а укладка «плашмя» на складе.

На что индикаторы не ставим: металлопрокат, ЖБИ, строительные материалы, лесоматериалы, спецтехнику на ходу, сыпучие и наливные грузы. Там наклейка либо сработает на первом же километре, либо не скажет ничего полезного. Для техники на колёсах контроль другой — фотофиксация до погрузки и после выгрузки плюс осмотр крепления на стоянках.

Куда клеить и сколько штук

Наклейка работает только тогда, когда она жёстко связана с конструкцией упаковки. Если приклеить индикатор удара на мягкий картон или на стрейч-плёнку, он будет показывать деформацию обёртки, а не ускорение груза. Поверхность нужна чистая, сухая, обезжиренная; клеевой слой схватывается за 20–30 минут, поэтому индикаторы ставят до начала погрузки, а не в кузове.

Тип места	Куда клеим	Сколько штук

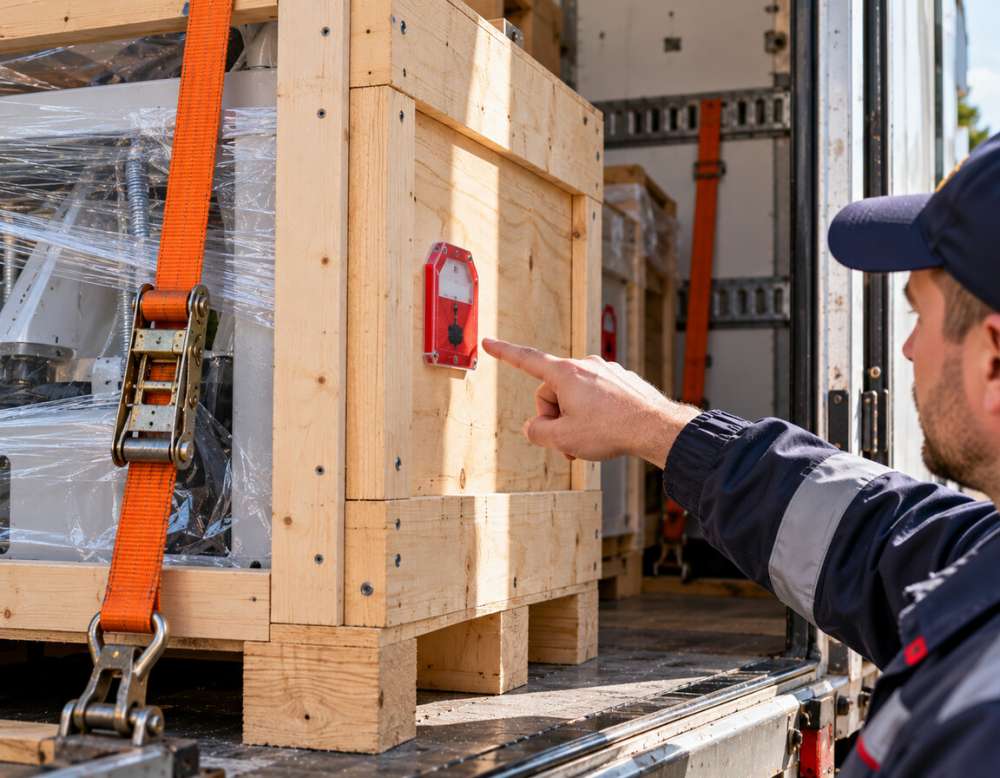

Деревянная обрешётка, ящик 1–3 т	Две противоположные боковые стенки на высоте 2/3 от пола, рядом с рёбрами жёсткости	2 удара + 1 наклон
Паллета с коробками под стрейчем	На борт самой коробки под плёнкой, не на плёнку; плюс один на торец паллетного борта	1–2 удара
Серверная стойка, шкаф в кожухе	Передняя и задняя панель внизу, индикатор наклона — на верхнюю треть боковины	2 удара + 2 наклона
Пирамида со стеклом	Только индикаторы наклона на каркасе пирамиды	2 наклона
Коробка до 20 кг	Боковая стенка рядом с маркировкой «верх»	1 удар

Правило по количеству простое: один индикатор — это информация, два на противоположных стенках — это уже понимание, с какой стороны пришёл удар. На ответственной отправке мы советуем ставить по два индикатора удара на каждое место: если сработал один, а второй цел, удар был локальным и, скорее всего, от кромки рампы или вилки погрузчика. Если сработали оба — место роняли целиком.

Куда клеить не надо: на крышку, которую вскрывают при приёмке, на дно, на стыки и углы, на стяжные ленты и на участок, который закрывается ремнём или стойкой коника при креплении. Наклейку должно быть видно в кузове без перестановки груза — иначе водитель не сможет показать её состояние на промежуточных точках.

Кто ставит индикаторы и как это попадает в документы

Индикаторы ставит отправитель. Это не прихоть перевозчика, а логика ответственности: тот, кто упаковывает груз и знает его допустимые перегрузки, выбирает порог и места установки. Мы можем привезти наклейки с собой и помочь с монтажом, но приклеивает их и отвечает за выбор порога грузоотправитель.

Второй обязательный шаг — внести индикаторы в перевозочные документы. Если в накладной нет ни слова про наклейки, при разборе спора они превращаются в непонятный стикер неизвестного происхождения. Как правило, в графу с особыми отметками или в приложение к накладной вписывают:

1. тип и количество индикаторов на каждом грузовом месте — например, «место 1: 2 индикатора удара 25G, 1 индикатор наклона»;
2. серийные номера наклеек, если они есть на корпусе;
3. состояние на момент погрузки — «все индикаторы не сработали, окна белые»;
4. условие приёмки: получатель осматривает индикаторы до вскрытия упаковки и делает отметку в накладной.

Наш водитель подписывает документ, уже видя наклейки своими глазами. Если индикатор сработал ещё до погрузки — а это бывает, когда груз приехал на склад отправителя от производителя, — это тоже фиксируется записью: «место 3, индикатор наклона сработал до погрузки». Иначе красное окно на выгрузке автоматически запишут на перевозчика.

Фотофиксация

Фото — самая дешёвая и самая работающая часть процедуры. При погрузке водитель делает по 3–4 кадра на каждое место с индикатором: общий вид места, крупный план каждой наклейки, вид маркировки и вид уложенного и закреплённого груза в кузове. На выгрузке — тот же набор до вскрытия упаковки. Снимки сохраняются с датой и временем; по сборным рейсам мы делаем такие кадры и на промежуточных перевалках, когда часть груза снимают с машины.

Приёмка: что делать, если индикатор сработал

Самая частая ошибка получателя — подписать документы, отвезти ящик на склад и вскрыть его через неделю. После этого доказать, что повреждение возникло в пути, практически невозможно. Поэтому порядок действий при красном окне должен быть отработан заранее, а не придумываться на рампе.

1. Не вскрывать и не подписывать сразу. Осмотр индикаторов идёт до снятия плёнки и до подписи в накладной.
2. Сфотографировать. Красное окно крупно, номер наклейки, место на упаковке, общий вид места в кузове и состояние крепления.
3. Осмотреть упаковку. Проломы, вмятины, вырванные крепления, следы воды, перекос обрешётки, смещение груза внутри ложементов.
4. Сделать отметку в накладной. Формулировка простая и описательная: «место 2, индикатор удара 25G сработал, упаковка внешне цела» или «упаковка с проломом на боковой стенке 300×200 мм».
5. Вскрыть упаковку при водителе. Это главный пункт. Вскрытие в присутствии нашего водителя и совместный осмотр сразу показывают, есть повреждение или нет.
6. Оформить акт. Если повреждение видно — составляется акт с перечнем дефектов, фотографиями и указанием, какие индикаторы сработали.
7. Передать груз на экспертизу, если дефект скрытый. Приборы и станки проверяют подключением и пробным пуском, по итогам пишут техническое заключение.

Если получатель не готов вскрывать упаковку на месте, в накладной стоит оговорить срок, в течение которого будет проведён осмотр с участием перевозчика. На практике это 2–3 рабочих дня: за это время мы успеваем приехать повторно или согласовать вскрытие по видеосвязи с протоколом.

Ситуация на приёмке	Что делаем	Что получается в итоге
Индикаторы целы, упаковка цела	Обычная приёмка, отметка «индикаторы не сработали»	Спокойная выгрузка, спор дальше почти исключён
Индикатор сработал, упаковка цела	Фото, отметка, вскрытие при водителе	Чаще всего груз исправен, вопрос закрывается на месте
Индикатор сработал, упаковка повреждена	Фото, акт, вскрытие, перечень дефектов	Полный комплект документов для разбора
Индикаторы целы, а груз неисправен	Акт, экспертиза, проверка качества упаковки	Обычно это дефект сборки или упаковки, а не перевозки
Наклейка отсутствует или сорвана	Отметка о факте, фото следов клея	Разбираем по остальным признакам: крепление, упаковка, фото погрузки

Почему сработавший индикатор — ещё не повреждение

Красное окно означает одно: упаковка получила ускорение выше порога или была наклонена. Оно не означает, что груз сломан. Запас прочности оборудования в заводской упаковке часто выше порога наклейки в два-три раза, и это сделано специально: индикатор должен предупреждать заранее, а не фиксировать уже случившуюся поломку.

Типичные причины ложных и «честных, но безвредных» срабатываний, с которыми мы сталкиваемся:

• слишком низкий порог для лёгкого места — 10G на коробке 12 кг срабатывает при обычной перестановке руками;
• наклейка приклеена на картон или плёнку, а не на жёсткий элемент упаковки;
• индикатор сработал до погрузки, у производителя или на складе отправителя, и это не было записано;
• дорожная тряска на разбитом участке при перевозке в полуприцепе на рессорной подвеске вместо пневматики;
• наклон при штатной кантовке плоского места, которое отправитель не пометил как «не кантовать»;
• перепад температур: при минус 25 °C пластиковые корпуса становятся хрупче, и часть дешёвых наклеек даёт ложное срабатывание.

Поэтому мы всегда рассматриваем индикатор в комплекте с другими признаками: цела ли упаковка, не сместился ли груз внутри, как он был закреплён, есть ли фото погрузки, что показывает пробный пуск. Красное окно без единого другого следа — это повод внимательно осмотреть груз, а не автоматическое основание для отказа от приёмки.

Индикаторы температуры и влажности рядом

На одном месте часто стоят сразу несколько наклеек разного назначения, и это правильно: удар, наклон, температура и влажность — независимые риски. Индикатор температуры показывает, выходил ли груз за заданный коридор: есть односторонние на «выше плюс 25 °C» или «ниже 0 °C» и ленты-полоски с несколькими окнами на шаг 2–5 °C. Такие наклейки нужны на медтехнике, реагентах, аккумуляторах, лакокрасочных материалах и клеях.

Индикатор влажности — круглая карточка с силикагелевыми точками, которые меняют цвет при превышении 30, 40 или 60 процентов относительной влажности. Он ставится внутрь упаковки вместе с осушителем и важен для электроники, плат, оптики и бумажной продукции. При приёмке эти наклейки осматривают в том же порядке, что индикаторы удара: фото до вскрытия, отметка в накладной, вскрытие при водителе.

Практика при претензии и типичные ошибки

Когда дело доходит до разбора, работает не наличие наклейки, а полнота цепочки документов. По нашему опыту претензия закрывается быстро и по существу, если собран комплект: заявка с описанием груза и упаковки, накладная с отметкой об индикаторах на погрузке, фото погрузки, фото выгрузки до вскрытия, отметка о срабатывании, акт осмотра, техническое заключение по скрытому дефекту и расчёт суммы. Если выпадает одно звено, разбор превращается в переписку на месяц.

Что чаще всего ломает всю схему:

• индикаторы наклеены, но нигде не записаны — ни в накладной, ни в приложении;
• получатель подписал документы без замечаний, а претензию заявил через две недели;
• упаковку вскрыли без водителя, и акт составлен в одностороннем порядке;
• нет фото погрузки, поэтому непонятно, в каком состоянии груз зашёл в кузов;
• порог подобран наугад, и срабатывание ничего не доказывает;
• груз отправлен в заводской коробке без обрешётки, хотя в заявке он заявлен как хрупкое оборудование.

Со своей стороны мы закрываем те риски, которые управляются машиной и креплением: подаём полуприцеп с пневмоподвеской под хрупкий груз, крепим место ремнями с храповым механизмом за точки, указанные отправителем, подкладываем противоскользящие коврики и деревянные упоры, не допускаем кантовку мест с маркировкой «верх». У нас свой автопарк и партнёры в регионах, поэтому под отправку с индикаторами мы подбираем конкретную машину, а не первую свободную.

Стоимость такой перевозки считаем по заявке: она зависит от плеча, типа машины, числа грузовых мест, необходимости отдельного рейса вместо сборного и работ по дополнительному креплению. Сами наклейки стоят копейки по сравнению с повторным монтажом станка, поэтому отговаривать от них мы не будем никогда — наоборот, на перевозке оборудования просим ставить их заранее и сразу вписывать в документы.

Частые вопросы

Кто должен покупать и клеить индикаторы удара?

Как правило, это делает грузоотправитель: он знает допустимые перегрузки своего груза и выбирает порог. Мы можем привезти наклейки и помочь с установкой, но монтаж и выбор порога остаются за отправителем. Главное — приклеить их до погрузки, чтобы клей успел схватиться.

При каком угле срабатывает индикатор наклона?

Большинство моделей реагирует на наклон примерно свыше 80 градусов, то есть на укладку места на бок или его опрокидывание. Небольшой крен кузова на повороте или уклон рампы такую наклейку не активируют. Есть и более чувствительные версии с порогом около 30 градусов — их берут под оборудование, которое нельзя наклонять вовсе.

Сколько индикаторов ставить на одно место?

На обычный ящик достаточно одного индикатора удара. На ответственное место мы советуем два на противоположных стенках плюс один индикатор наклона: по сработавшей паре видно, роняли место целиком или ударили локально. Для серверных стоек и высоких шкафов берут два индикатора наклона — на разные оси.

Можно ли вернуть сработавший индикатор в исходное состояние?

Нет, срабатывание необратимо — в этом и смысл. Жидкость или гранулы физически переходят в смотровое окно и обратно не возвращаются. Замена наклейки на новую в пути сразу заметна: не совпадут серийный номер и следы старого клея на упаковке.

Индикатор сработал, но груз целый. Что делать?

Зафиксировать факт и закрыть вопрос на месте. Сфотографируйте наклейку, сделайте отметку в накладной, вскройте упаковку при водителе и осмотрите груз. Если повреждений нет, в документах пишется, что индикатор сработал, груз принят без замечаний — и претензии дальше не возникает.

Обязательно ли вписывать индикаторы в накладную?

Формально это не обязательный реквизит, но на практике без записи наклейка почти бесполезна. Мы всегда просим внести тип, количество и состояние индикаторов на погрузке в особые отметки. Тогда при разборе видно, что на старте все окна были белыми, и спор идёт по существу, а не о происхождении стикера.

Ставите ли вы индикаторы на сборные грузы?

Да, и там они особенно полезны: сборный груз проходит несколько перевалок, и индикатор помогает понять, на каком участке произошёл удар. По таким рейсам мы делаем фото состояния наклеек не только на погрузке и выгрузке, но и на промежуточных складах, когда часть груза снимают с машины.

Насколько дороже перевозка груза с индикаторами?

Сами наклейки на стоимость рейса почти не влияют. Дороже выходит не контроль, а требования к перевозке: отдельная машина вместо сборного груза, полуприцеп с пневмоподвеской, дополнительное крепление, аккуратная погрузка без кантовки. Итоговую сумму считаем по заявке — она зависит от плеча, типа машины и числа грузовых мест.
