Переезд производства: вывоз оборудования цеха

Переезд производства отличается от офисного переезда не количеством машин, а тем, что на другом конце маршрута должен заработать цех. Станок, который приехал целым, но без оснастки, без пульта и не в той очереди, в которой его ставят на фундамент, — это всё равно сорванный пуск. Поэтому вывоз оборудования цеха планируется не от первой машины, а от последнего дня монтажа: сначала строится график запуска на новой площадке, потом он разворачивается назад в график погрузок.

Масштаб бывает разный. Небольшой участок металлообработки — это 10–15 единиц оборудования, 8–12 рейсов фурой и две-три недели работы. Полноценный цех на 3–5 тысяч квадратных метров — это 60–120 единиц, от 40 до 80 рейсов, несколько низкорамных платформ под высокие станки и месяц-полтора с разбивкой на этапы. Вес отдельной единицы — от 300 килограммов (сверлильный станок, шкаф управления) до 25–40 тонн (обрабатывающий центр, пресс, печь).

Главная цифра, вокруг которой всё вертится, — допустимый простой производства. Если остановить цех на месяц нельзя, переезд делается этапами: часть оборудования работает на старой площадке, пока вторая часть уже монтируется на новой. Это дороже по логистике, но дешевле, чем месяц без выпуска. Если допустимо полное окно на 10–14 дней, работа идёт плотно и непрерывно, с колоннами по несколько машин в сутки.

Мы берём такие переезды целиком: обследование, опись, демонтаж с такелажем, упаковка, вывоз, подача под монтаж и приёмка по описи. У нас свой автопарк и партнёры в регионах, поэтому в одной колонне могут идти и тент-фура под оснастку, и низкорамник под станок высотой 3,2 метра, и манипулятор под шкафы и стеллажи.

Обследование площадки и опись оборудования

Первый выезд — технический. Мы проходим цех и составляем опись, в которой по каждой единице фиксируется: наименование, инвентарный номер, габариты в собранном и разобранном виде, вес, тип опирания (на фундаменте, на анкерах, на виброопорах, просто на полу), наличие навесного оборудования, тип и расположение пульта, подключения — силовой кабель, пневматика, гидравлика, вытяжка, подвод СОЖ.

Отдельно отмечаются станки, которые нельзя кантовать и наклонять: координатно-измерительные машины, станки с линейными направляющими и заправленной гидростатикой, прессы с масляной системой. Для них в описи сразу прописывается положение, в котором они должны стоять всю дорогу.

Второй блок обследования — пути вывоза. Мы измеряем ворота цеха по высоте и ширине, проверяем высоту до нижнего пояса ферм и до балок кран-балки, замеряем ширину проездов между оборудованием, считаем уклоны и ступени, смотрим состояние пола: выдержит ли он роклу с 15 тоннами или нужно раскладывать стальные листы. Станок высотой 3,4 метра не выйдет через ворота 3,2 метра — его придётся разбирать до габарита или выводить через другой проём, и это надо знать до начала работ, а не в день погрузки.

Третий блок — новая площадка. Там проверяется то же самое в обратном порядке: ворота, проезды, высота помещения, несущая способность пола, наличие и готовность фундаментов, подвод энергии. Если фундаменты не готовы, станок придётся где-то хранить, и это тоже часть сметы.

По итогам обследования появляется три документа: опись оборудования, схема расстановки на новой площадке с номерами мест и график этапов с привязкой к датам.

Разбивка на этапы и очередь выгрузки

Порядок вывоза определяется не удобством грузчиков, а порядком монтажа. Логика простая: первым приезжает то, что ставят глубже всех и раньше всех. Если в новом цехе линия собирается от дальней стены к воротам, то и машины идут в этом же порядке — иначе станок, поставленный у входа, перекроет проезд для следующих пяти единиц.

Поэтому опись превращается в очередь. Каждой единице присваивается номер места на новой площадке и номер рейса. Тяжёлое и крупногабаритное — обрабатывающие центры, прессы, компрессорные станции — идёт в первых этапах, потому что под них нужен свободный цех и работающий кран. Стеллажи, верстаки, оснастка, расходники и архив едут последними: они встают в уже собранный контур.

Этапность по производству строится так, чтобы в каждый момент работала технологически замкнутая часть. Нет смысла увозить все токарные станки сразу, если фрезерный участок остаётся на старой площадке и выпуск всё равно встанет. Мы согласуем этапы с технологами заказчика: обычно получается 3–5 этапов по 7–12 единиц, между этапами 2–4 дня на монтаж и пробный пуск.

График пишется с запасом. Если по расчёту этап занимает три дня, в календаре под него выделяется четыре: один станок почти всегда оказывается приварен к закладной, которой нет на чертеже, или под ним обнаруживается кабельный канал.

Демонтаж: фундаменты, анкеры, навесное

Большинство тяжёлых станков стоит на анкерных болтах с подливкой или на виброопорах. Демонтаж начинается с отключения — снимаем питание, пневматику, воду, вытяжку, глушим линии. Дальше откручиваем анкерные гайки; если болты закисли или залиты бетоном, их срезают, а новый крепёж готовится на новой площадке. Станок приподнимается домкратами на 30–60 миллиметров, чтобы вывести опоры из приямков, и ставится на катки или на подкладки.

Жидкости сливаем обязательно и до подъёма. СОЖ из бака и из системы, масло из гидростанции и редукторов, гидравлика из прессов, конденсат из пневмолиний. Станок, который едут с полным баком СОЖ, на первом же торможении разольёт её по кузову, а смесь масла с водой на полу фуры — это и порча других грузов, и опасность при разгрузке. Слитые жидкости собираем в тару и передаём заказчику или утилизируем по его решению — этот пункт проговаривается заранее.

Навесное снимается всё, что выступает за основной габарит: транспортёры стружки, устройства подачи, кожухи, пульты на кронштейнах, магазины инструмента, поворотные столы, если они съёмные. Каждая снятая деталь маркируется номером станка и номером позиции, крепёж укладывается в подписанный пакет и крепится к той же детали. Это звучит мелко, но на объекте в 80 единиц потерянный пакет болтов от одного магазина инструмента держит монтаж целого участка.

Подвижные узлы фиксируются. Каретки, суппорты, шпиндельные бабки, стрелы — всё, что может ездить, зажимается в транспортное положение штатными фиксаторами или деревянными распорками. Незажатая каретка весом 400 килограммов, проехавшая по направляющим при торможении, разбивает упоры и уводит геометрию.

Такелаж и вывоз из цеха

Внутри цеха работает такелаж, а не кран: кран-балка есть не везде и не берёт нужный вес. Основной набор — гидравлические домкраты на 10–30 тонн, стальные катки, такелажные платформы, роклы и гидравлические тележки, лебёдки, система такелажных коньков. Станок поднимают домкратами по углам поочерёдно, подводят катки, и дальше он идёт по полу с управлением ломами — медленно, по 2–4 метра за проход, с постоянным контролем уклона.

Если пол не выдерживает точечной нагрузки, раскладываем стальные листы или фанеру с распределением под катки. По уклонам и порогам работаем лебёдкой со страховкой — скатившийся станок остановить нечем.

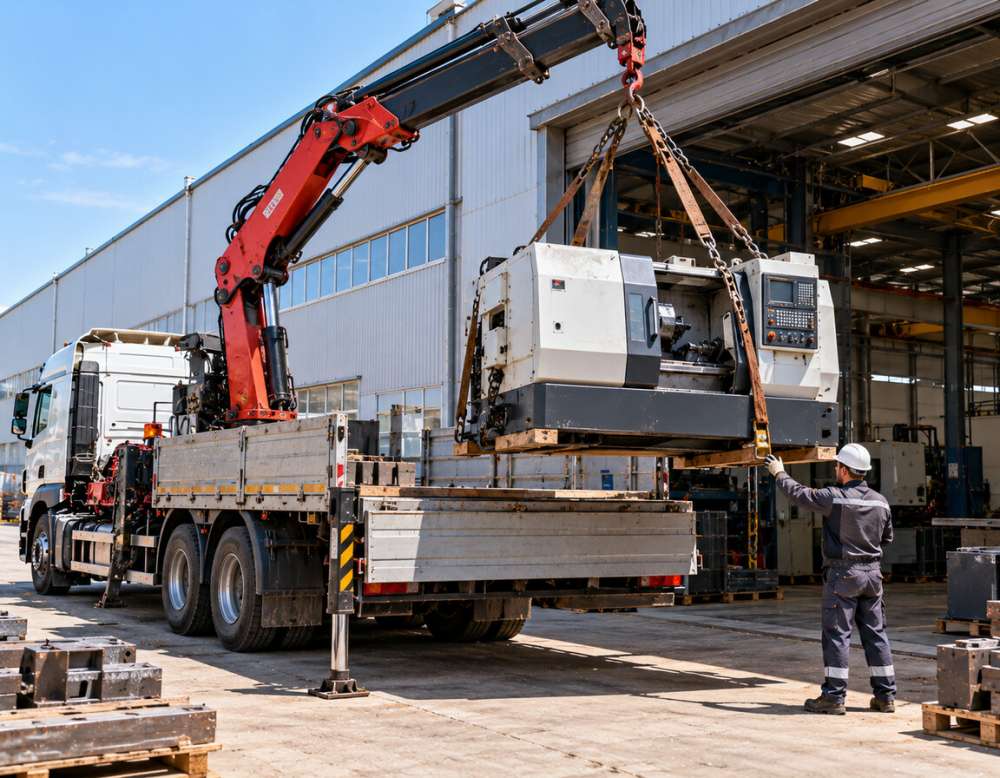

Через проём станок выводят либо на роклах, либо подхватом манипулятора снаружи. Манипулятор удобен тем, что берёт груз у самых ворот и сразу ставит его на платформу, без перецепки. Его ограничение — вылет и грузоподъёмность на вылете: стрела, которая берёт 10 тонн у борта, на 6 метрах возьмёт 2–3 тонны. Поэтому для тяжёлых единиц либо подаём машину прямо в цех, либо работаем краном со стороны улицы.

Если потолочная высота не позволяет поднять станок на платформу внутри цеха, его выкатывают на роклах по аппарели прямо в кузов. Для этого нужна ровная площадка перед воротами и подогнанная по высоте платформа — обычно низкорамная, с погрузочной высотой 0,9–1,1 метра.

Какие машины нужны под цех

Один цех почти никогда не вывозится одним типом машин. Основной рабочий транспорт — тент-фура 82–92 кубометра на 20–22 тонны: в неё уходит оснастка, шкафы, стеллажи, лёгкие станки до 5 тонн, ящики с инструментом, незавершённое производство, архив. Фура удобна тем, что грузится с трёх сторон: верх снимается, бок раскрывается, и станок можно опустить краном сверху, а не затаскивать через задние двери.

Высокие станки — от 2,7 метра — едут на низкорамной платформе. На обычной фуре с полом на высоте 1,3 метра станок высотой 3 метра даст общую высоту 4,3 метра, и это уже негабарит с проверкой каждого путепровода. На низкорамнике с площадкой 0,9 метра тот же станок уложится в 3,9 метра и поедет обычным порядком.

Тяжёлые единицы от 20 тонн — трал. Пресс 35 тонн или обрабатывающий центр 28 тонн на обычный полуприцеп не поставить ни по весу на ось, ни по прочности пола кузова. Трал даёт и грузоподъёмность, и низкую площадку, и возможность заезда техники по трапам, если станок может ехать на своих роликах.

Манипулятор берётся под шкафы управления, компрессоры, небольшие станки, стеллажи и всё, что нужно снять с земли и поставить на место без крана. Для объекта с несколькими погрузочными точками манипулятор работает ещё и как внутренний перевозчик между корпусами.

Колонна из нескольких машин выгодна не только по времени. Когда три фуры и низкорамник приходят вместе, бригада грузит их параллельно, а на выгрузке машины встают в очередь по номерам мест, и монтажники получают оборудование в нужном порядке без пересортировки. Для этапа на 10–12 единиц обычная конфигурация — две-три фуры, один низкорамник и манипулятор на подхвате.

Упаковка пультов, ЧПУ и маркировка

Электроника переезд переносит хуже механики. Пульты, стойки ЧПУ, шкафы с частотниками и серводрайверами боятся вибрации, влаги и ударов по разъёмам. Пульт снимается с кронштейна, экран закрывается жёсткой подложкой, корпус оборачивается воздушно-пузырьковой плёнкой в два слоя и укладывается в деревянный ящик или обрешётку с распорками. Разъёмы закрываются заглушками или плотно заматываются, кабельные жгуты сворачиваются и подписываются с двух концов.

Шкаф управления, который нельзя снять, остаётся на станке, но его дверцы фиксируются, внутренние блоки поджимаются, а сам шкаф прикрывается жёстким щитом от удара при такелаже. Стойку ЧПУ по возможности везём отдельным местом в закрытой машине, а не на тягаче вместе со станком.

Маркировка — это система, а не наклейки. Каждое место получает ярлык: номер станка по описи, номер места по схеме расстановки, номер этапа, стрелка «верх» и пометка для хрупких позиций. Ящики с крепежом и деталями привязываются к номеру станка. Фотографируем станок до демонтажа со всех сторон и отдельно каждое подключение — на монтаже это заменяет час разбирательств, какой шланг куда шёл.

Схема расстановки с номерами мест вешается в новом цехе на видном месте и дублируется у бригадира и у водителей колонны. Машина, приехавшая на объект, сразу знает, к какому пролёту подаваться.

Стеллажи, оснастка, незавершёнка и архив

Станки — это половина переезда по объёму и три четверти по стоимости. Вторая половина — всё остальное, и именно она чаще всего «забывается» в планах.

Стеллажи разбираются на стойки и балки, крепёж складывается по секциям, полки и настилы связываются в пачки. Собранный стеллаж везти нельзя: он гнётся по диагонали и теряет геометрию, после чего не собирается. Разобранный стеллажный комплект на 50 метров ряда занимает примерно половину фуры.

Оснастка — приспособления, кондукторы, тиски, патроны, оправки, пресс-формы — это тяжёлые компактные позиции. Их укладывают в ящики или на паллеты с обвязкой, не выше 600–800 килограммов на место, иначе паллета не выдержит. Пресс-формы и кондукторы маркируются по номенклатуре изделия, потому что без них станок на новой площадке работать не начнёт, даже если он смонтирован и запущен.

Незавершённое производство — самая деликатная часть. Детали в работе часто не имеют тары, лежат на поддонах у станков и не описаны. Перед переездом мы просим заказчика закрыть максимум партий, а то, что остаётся, укладываем в ящики с ярлыком по номеру операции и номеру станка. Обработанные поверхности прокладываются бумагой или плёнкой, чтобы не побить базы. Мелочь ссыпать в один ящик нельзя: восстановить принадлежность деталей потом невозможно.

Архив, техдокументация и паспорта оборудования едут отдельным местом и по отдельной описи. Паспорт станка нужен для монтажа и для последующих проверок, и терять его дороже, чем кажется. Папки укладываются в коробки с нумерацией по порядку, коробки — на паллету с обтяжкой.

Инструментальная кладовая и расходники считаются по весу: ящик с метизами на 300 килограммов выглядит небольшим, но пять таких ящиков съедают тонну грузоподъёмности.

Въезд на территорию, пропуска, режим работы

На промышленной территории машина не может просто подъехать к воротам цеха. Нужны пропуска на транспорт и на людей, обычно оформляемые за 1–3 рабочих дня по списку с номерами машин и данными водителей и грузчиков. Если площадка охраняемая, в заявку входит ещё и материальный пропуск на вывоз оборудования — без него охрана машину с территории не выпустит, и колонна встанет на проходной.

Режим работы площадки проверяется заранее. Многие предприятия не пускают транспорт после 18:00 и в выходные, на некоторых действует запрет на огневые работы без отдельного наряда — а резка закисших анкеров это именно огневые работы. Если по графику нужен вечерний или ночной вывоз, согласование режима делается до начала этапа.

Отдельный пункт — маршрут внутри территории. Внутренние проезды на заводах узкие, с поворотами под 90 градусов и с нависающими трубопроводами. Фура длиной 16,5 метра проходит далеко не везде, и бывает, что до цеха доезжает только короткая машина, а перевалку делаем манипулятором на внутренней площадке. Это закладывается в график: перевалка добавляет к этапу несколько часов.

На новой площадке та же проверка: пропускной режим, график допуска транспорта, наличие дежурного электрика и крановщика в часы выгрузки, свободное пятно под стоянку машин колонны.

Приёмка по описи

Приёмка идёт по тому же документу, по которому собирали груз. На выгрузке по каждой единице сверяется номер по описи, количество мест, целостность упаковки и наличие ящика с крепежом. Отметки ставятся сразу, а не «потом по памяти».

Если на упаковке есть повреждение, место вскрывается при обеих сторонах и фотографируется. Это момент, в который фиксируются претензии; после подписания описи без замечаний доказать, что скол появился в дороге, а не при монтаже, практически невозможно.

По станкам отдельно проверяется, что транспортные фиксаторы на месте, жидкости не вытекали, пульт и стойка ЧПУ пришли комплектно. Снятое навесное сверяется по маркировке: сколько позиций сняли при демонтаже, столько должно приехать.

После приёмки станок ставится на своё место по схеме расстановки. Мы доводим его такелажем до пятна фундамента и выставляем по разметке; окончательная выверка по уровню, подливка и подключение — это уже работа монтажной или пусконаладочной бригады, но передаём мы оборудование в положении, из которого монтаж можно начинать сразу.

Тип оборудования	Вес единицы	Машина	Чем грузим	Особые требования
Шкафы управления, пульты, верстаки	0,1–1,5 т	тент-фура, манипулятор	рокла, манипулятор	ящик или обрешётка, запрет на кантование
Сверлильные, заточные, небольшие токарные	0,5–5 т	тент-фура со снятым верхом	кран, манипулятор, катки	фиксация подвижных узлов, слив СОЖ
Фрезерные и токарные станки средние	5–12 т	фура с открытым верхом или низкорамник	кран, домкраты и катки	строповка по паспортным точкам, снятие навесного
Обрабатывающие центры с ЧПУ	8–25 т	низкорамная платформа	кран, такелажные платформы	стойка ЧПУ отдельным местом, транспортные фиксаторы
Прессы, печи, компрессорные станции	20–40 т	трал	кран от 50 т, домкраты	слив масла и гидравлики, проверка осевых нагрузок
Стеллажи, оснастка, архив, незавершёнка	до 20 т на рейс	тент-фура	рокла, грузчики	разборка стеллажей, паллетирование, маркировка

Конфигурация колонны на каждый этап собирается по этой логике: сначала распределяем тяжёлые и высокие единицы по специализированным машинам, остальное добираем фурами по объёму и весу.

Что влияет на стоимость переезда

Цена складывается из четырёх частей: такелаж и демонтаж, упаковка и материалы, транспорт, работы на выгрузке. Увеличивают смету вполне конкретные вещи.

Фактор	Как влияет
Станки на фундаменте с закисшими анкерами	резка крепежа, больше времени на единицу, иногда наряд на огневые работы
Высота станка больше 2,7 м	низкорамная платформа вместо фуры, проверка путепроводов на маршруте
Вес единицы больше 20 т	трал и кран от 50 т, отдельный рейс под одну позицию
Узкие внутренние проезды на территории	перевалка манипулятором, лишние часы на каждый этап
Нет крана и кран-балки на площадке	привлечение автокрана с подачей и перебазировкой
Сжатое окно простоя	больше машин и бригад одновременно, работа в вечерние часы
Неготовые фундаменты на новой площадке	промежуточное хранение, вторая перестановка оборудования
Отсутствие описи и схемы расстановки от заказчика	наша опись с нуля, лишний выезд на обследование

Сроки

Обследование и подготовка описи с графиком — 2–5 рабочих дней в зависимости от количества единиц. Согласование графика с технологами и получение пропусков — ещё 2–4 дня, параллельно.

Этап на 10–12 единиц занимает 3–5 дней: день-два на демонтаж и упаковку, день на погрузку и перевозку, день на выгрузку и расстановку по местам. Между этапами закладываются 2–4 дня на монтаж и пробный пуск силами заказчика.

Цех на 60–80 единиц в режиме этапности реально переезжает за 5–7 недель. Тот же цех в режиме полной остановки — за 12–18 дней, но при этом нужны две-три бригады и постоянная колонна машин. Небольшой участок на 10–15 единиц закрывается за 7–10 дней целиком.

Отдельно планируется тяжёлое оборудование. Если под пресс или обрабатывающий центр нужен трал, а по весу и высоте он выходит в негабарит, добавляется время на спецразрешение — от 5 до 15 рабочих дней. Эту позицию согласовываем первой, чтобы она не держала весь график.

Типичные ошибки заказчика

Первая и самая дорогая — переезд без описи. Оборудование грузят «как пойдёт», и на новой площадке выясняется, что стойка ЧПУ от одного станка уехала с другим, а пресс-формы вообще остались в старом цехе. Разбор такой ситуации занимает больше времени, чем заняла бы нормальная опись.

Вторая — не слить жидкости. Станок приезжает с полным баком СОЖ, по дороге она вытекает, в кузове грязь, часть груза испорчена. Это полностью предотвратимая проблема, но она повторяется почти на каждом втором объекте, где демонтаж делал сам заказчик.

Третья — не измерить ворота и проезды. Станок выкатывают к воротам и понимают, что он выше проёма на 20 сантиметров. Дальше либо разборка на месте, либо демонтаж части проёма, и день из графика потерян.

Четвёртая — неготовые фундаменты и отключённая энергия на новой площадке. Оборудование приезжает, а ставить его некуда: подливка не набрала прочность, анкерные колодцы не пробурены, крана нет. Станки встают в проходах, следующие машины не могут выгрузиться, и колонна встаёт.

Пятая — попытка сократить окно простоя за счёт этапов, не замкнутых технологически. Увезли половину участка, вторая половина без него не работает, и производство всё равно стоит — только теперь ещё и в двух местах одновременно.

Шестая — не предупредить про пропускной режим. Колонна приезжает к восьми утра, а материальные пропуска на вывоз не оформлены, и охрана не выпускает ни одну машину. Теряется весь день погрузки.

Что мы делаем на проекте

За проектом закрепляется ответственный, который ведёт его от обследования до приёмки последнего места. Он держит опись, график, схему расстановки и связь с технологами и монтажниками заказчика.

Перед каждым этапом согласуем состав рейсов и состав бригады, подтверждаем пропуска, наличие крана и готовность мест на новой площадке. За день до этапа высылаем заказчику список единиц, которые уезжают, и порядок их подачи.

На погрузке фотографируем каждую единицу до демонтажа, после упаковки и на платформе. На выгрузке — после снятия крепления и на месте установки. Фотоотчёт по этапу уходит заказчику в тот же день: это и контроль сохранности, и рабочий материал для монтажников.

После завершения переезда сводим опись: сколько единиц и мест вывезено, сколько принято, что осталось на старой площадке, по каким позициям были замечания. Остатки — тара, стружка, снятые кожухи, непригодные стеллажи — вывозим отдельным рейсом, если заказчику нужно сдать помещение пустым.

Частые вопросы

Сколько времени займёт переезд цеха на 60 единиц оборудования?

В режиме этапности, когда часть производства продолжает работать, — 5–7 недель с разбивкой на 4–5 этапов. При полной остановке производства и работе двумя-тремя бригадами тот же объём закрывается за 12–18 дней. Точный срок считается после обследования, потому что его определяют не единицы, а сложность демонтажа и пути вывоза.

Можно ли переехать, не останавливая производство полностью?

Да, это основной рабочий сценарий. Оборудование разбивается на технологически замкнутые группы: каждая группа уезжает и монтируется, пока остальные продолжают выпуск. Важно, чтобы каждый этап не оставлял оставшуюся часть без ключевой операции, иначе простой всё равно возникнет.

Кто разбирает станок — мы или заказчик?

Механический демонтаж, слив жидкостей, снятие навесного и такелаж делаем мы. Отключение от силовой сети, пневматики и технологических линий обычно выполняет служба заказчика, потому что это работа с его инфраструктурой. Пусконаладка и выверка по уровню на новом месте — тоже за заказчиком или его подрядчиком.

Нужен ли низкорамник, если станок весит всего 6 тонн?

Решает не вес, а высота. Станок 6 тонн высотой 3,1 метра на обычной фуре даст общую высоту около 4,4 метра и превратится в негабарит. На низкорамной платформе с площадкой 0,9–1,1 метра тот же станок уложится примерно в 4 метра и поедет без спецразрешения.

Что делать, если фундаменты на новой площадке ещё не готовы?

Варианта два: сдвинуть этап по графику или везти оборудование на промежуточное хранение. Хранение добавляет вторую перестановку и затраты, поэтому мы всегда советуем сначала проверить готовность фундаментов и только потом ставить дату вывоза.

Как считается стоимость такого переезда?

Складывается из такелажа и демонтажа по каждой единице, упаковочных материалов, транспорта по типам машин и количеству рейсов, работ на выгрузке и привлечённой техники вроде автокрана. Увеличивают смету закисшие анкеры, высокие и тяжёлые позиции, узкие внутренние проезды и сжатое окно простоя.

Вы перевозите станки с ЧПУ и измерительное оборудование?

Да. Стойку ЧПУ и пульт снимаем, упаковываем в обрешётку и везём отдельным местом. Координатно-измерительные машины и станки с гидростатическими направляющими перевозим только в рабочем положении, без кантования, с фиксацией всех подвижных узлов и с мягким креплением на платформе.

Что входит в приёмку на новой площадке?

Сверка каждой единицы по описи: номер, количество мест, целостность упаковки, наличие ящика с крепежом и снятого навесного. Повреждённые места вскрываются при двух сторонах и фотографируются. После приёмки мы доводим станок такелажем до пятна фундамента и выставляем по разметке.
