Перевозка чугунных люков и дождеприёмников

Перевозка чугунных люков выглядит простой задачей только до первой разгрузки. На бумаге это обычный штучный металлический груз: компактный, прочный, не боится дождя, не требует температурного режима. На практике партия люков даёт сразу два неочевидных эффекта. Первый — огромная плотность: поддон с магистральными люками весит 1–1,5 тонны и занимает меньше квадратного метра пола, поэтому 10 тонн груза умещаются в объёме, который визуально выглядит как «четверть кузова», и машина легко уходит в перегруз по одной оси при формально нормальной общей массе. Второй — хрупкость: чугун при всей своей массе плохо переносит удар, и люк, сброшенный с борта на асфальт с высоты 1,2 метра, с большой вероятностью получит скол по кромке или трещину.

Именно из-за этой пары свойств заявки «нужна Газель под сто люков» почти всегда пересчитываются. Сто тяжёлых люков — это 13 тонн, то есть полноценная фура, а не малотоннажник. И наоборот: заявка «нужна фура под триста садовых люков» часто превращается в машину до 5 тонн, потому что лёгкие полимерно-композитные и садовые чугунные люки весят по 15–25 кг.

Ниже разберём, какие изделия входят в эту категорию, почему чугун бьётся, как правильно паллетировать люки и дождеприёмники, чем грузят и выгружают, как организовать рейс с выгрузкой по нескольким точкам вдоль трассы и как фиксируют бой при приёмке. Мы возим чугунные люки, дождеприёмники и решётки по России и СНГ, у нас свой автопарк и партнёры в регионах.

Что входит в партию: типы люков и сопутствующих изделий

Отправители почти никогда не везут только крышки. Обычно в рейс идёт комплект изделий для одного объекта, и каждая позиция имеет свой вес и свою упаковку.

Люки по классу нагрузки

Лёгкие садовые люки. Чугунные и композитные крышки для газонов, пешеходных зон и частных участков. Вес крышки 10–20 кг, комплект с корпусом 15–25 кг, диаметр 600–750 мм. Самый лёгкий и самый «ходовой» товар для розницы и благоустройства.

Средние люки. Для тротуаров, дворов и зон с легковым транспортом. Крышка 25–45 кг, комплект 40–70 кг. Корпус чаще круглый, иногда квадратный с круглой крышкой.

Тяжёлые магистральные люки. Для проезжей части с грузовым движением. Крышка 60–90 кг, корпус 50–70 кг, комплект в сборе 130–150 кг, встречаются усиленные исполнения на 180–220 кг. Это основной вес в партии: пятьдесят таких комплектов — уже 7 тонн.

Дождеприёмники, решётки и кольца

Дождеприёмники — корпус плюс решётка, в комплекте 60–120 кг, квадратные или круглые, с габаритом 400х400 до 700х700 мм. Решётки водоприёмные отдельно весят 25–60 кг. Кольца-опоры и опорные кольца под люк — чугунные или бетонные, 30–90 кг, фактически это посадочное место люка, и везут их тем же рейсом. Отдельная позиция — корпуса люков без крышек, когда объект докупает недостающее.

Тип изделия	Вес единицы	Штук на паллете	Вес паллеты	Машина под партию
Люк садовый лёгкий	15–25 кг	30–40 комплектов	600–900 кг	Газель до 1,5 т, фургон 3–5 т
Люк средний тротуарный	40–70 кг	14–18 комплектов	700–1100 кг	Борт 5–10 т, тент 10 т
Люк магистральный тяжёлый	130–150 кг	8–10 комплектов	1100–1500 кг	Тент или борт 10–20 т, фура
Люк усиленный	180–220 кг	6–8 комплектов	1200–1600 кг	Фура 20 т, манипулятор на выгрузку
Дождеприёмник с решёткой	60–120 кг	8–12 комплектов	700–1300 кг	Борт 5–10 т, манипулятор
Решётка водоприёмная	25–60 кг	20–30 шт	700–1200 кг	Тент 5–10 т, сборный груз
Кольцо опорное чугунное	30–90 кг	12–20 шт	800–1300 кг	Борт 10 т, манипулятор
Корпус люка без крышки	50–70 кг	12–16 шт	700–1100 кг	Тент или борт 10 т

Почему чугун бьётся, несмотря на вес

Серый чугун — материал прочный на сжатие и очень плохой на удар и изгиб. Люк спокойно держит многотонное колесо, которое давит на него сверху через опорное кольцо, но тот же люк трескается от точечного удара по кромке. Это свойство материала, а не брак литья, и переспорить его нельзя — можно только не допускать удара.

Где именно появляются дефекты. Первое место — кромка крышки: сколы по наружному ребру появляются, когда крышку кидают плашмя на бетон или на другую крышку без прокладки. Второе — посадочный бурт корпуса: если корпус уронили на угол, бурт деформируется и крышка потом «играет» и стучит под колёсами. Третье — трещины от сброса с кузова: разгрузка «на землю», когда грузчики просто сталкивают люки с борта высотой 1,1–1,4 метра, даёт процент боя от 3 до 10 % партии, причём часть трещин волосяные и выявляются уже на объекте при монтаже. Четвёртое — ушки и петли у шарнирных люков: тонкое место, ломается при перекосе.

Отдельно о разгрузке навалом. Люки, уложенные в кузов без паллет, при торможении сдвигаются и начинают бить друг по другу кромками. Один рейс на 700 километров навалом — и кромки обтёрты, краска сбита, часть крышек с заметными сколами. Поэтому навалом чугунные люки не везут, даже когда отправитель уверяет, что «это же чугун, ему ничего не будет».

Большой вес на малом объёме и нагрузка на ось

Это ключевая особенность рейса. Паллета 1200х800 мм с тяжёлыми люками весит 1100–1500 кг, занимая 0,96 квадратного метра пола. Для сравнения, паллета с утеплителем того же габарита весит 80–120 кг. То есть по плотности люки в десять-пятнадцать раз «тяжелее» привычного строительного груза, и привычные схемы размещения здесь не работают.

Практические цифры. Полезная загрузка стандартной фуры 20–22 тонны, то есть 14–18 паллет с магистральными люками. По объёму такая партия занимает примерно 5–6 метров длины полуприцепа из 13,6 возможных. Если поставить все паллеты подряд от передней стенки, нагрузка на седельное устройство вырастет на несколько тонн выше нормы, а задняя тележка окажется недогружена. Нормативные ориентиры, по которым считают: одиночная ось — около 10 тонн, двухосная тележка — 15–16 тонн, трёхосная — 21–24 тонны, полная масса автопоезда — 40 тонн.

Правильная схема: паллеты расставляют с интервалами по всей длине платформы либо ставят в два ряда по ширине с пустыми промежутками. Для машины 10 тонн логика та же: 7–8 паллет распределяют по длине кузова 6–7 метров, а не сдвигают к кабине. Пустое место в кузове у этого груза — это норма, а не признак неэффективной загрузки.

Вторая часть вопроса — удельное давление на пол. Паллета весом 1,5 тонны на четырёх несущих опорах даёт серьёзную локальную нагрузку. Поддон должен быть целым: треснувшая европаллета под тяжёлыми люками разваливается при первом подъёме вилами, и тогда 1,5 тонны чугуна оказываются на полу кузова россыпью.

Паллетирование, обвязка и прокладки

Схема упаковки у этого груза простая, но её важно соблюдать целиком, а не частями.

• Поддон. Под тяжёлые люки берут усиленный поддон или двойной настил. Обычная тонкая паллета под 1,2–1,5 тонны не годится.
• Укладка. Крышки кладут плашмя, строго горизонтально, по центру поддона, без свеса за габарит. Свисающая кромка — первый кандидат на скол при проезде погрузчика рядом.
• Прокладки между крышками. Картон, тонкая фанера, резиновая полоса или даже обрезки пенопласта между каждой парой крышек. Это самый дешёвый элемент упаковки и самый эффективный: он убирает трение «чугун по чугуну», от которого и берутся сколы и стёртая краска.
• Корпуса. Корпуса ставят отдельным ярусом или отдельной паллетой, потому что форма у них неудобная и они не складываются в ровную колонну с крышками.
• Обвязка. Металлическая упаковочная лента 16–19 мм в 2–4 обхвата, крест-накрест или по периметру. Для тяжёлых паллет стрейч-плёнка играет только роль защиты от грязи, держать вес она не может — держит лента.
• Высота паллеты. Оптимум 60–90 см. Высокие колонны чугуна неустойчивы: центр тяжести уходит вверх, и паллета складывается в повороте.
• Маркировка. На каждой паллете бумажная или пластиковая бирка: тип люка, класс нагрузки, количество, номер партии. По ней на объекте раскладывают груз без вскрытия.

В кузове паллеты ставят вплотную к борту и между собой, чтобы ограничить продольный ход, и прижимают стяжными ремнями: по одному ремню на паллету при одиночной постановке и по одному на две паллеты, если они стоят спаркой. Под ремень на углы паллеты подкладывают протекторы, иначе лента ремня трётся о металлическую обвязку.

Погрузка погрузчиком и выгрузка манипулятором

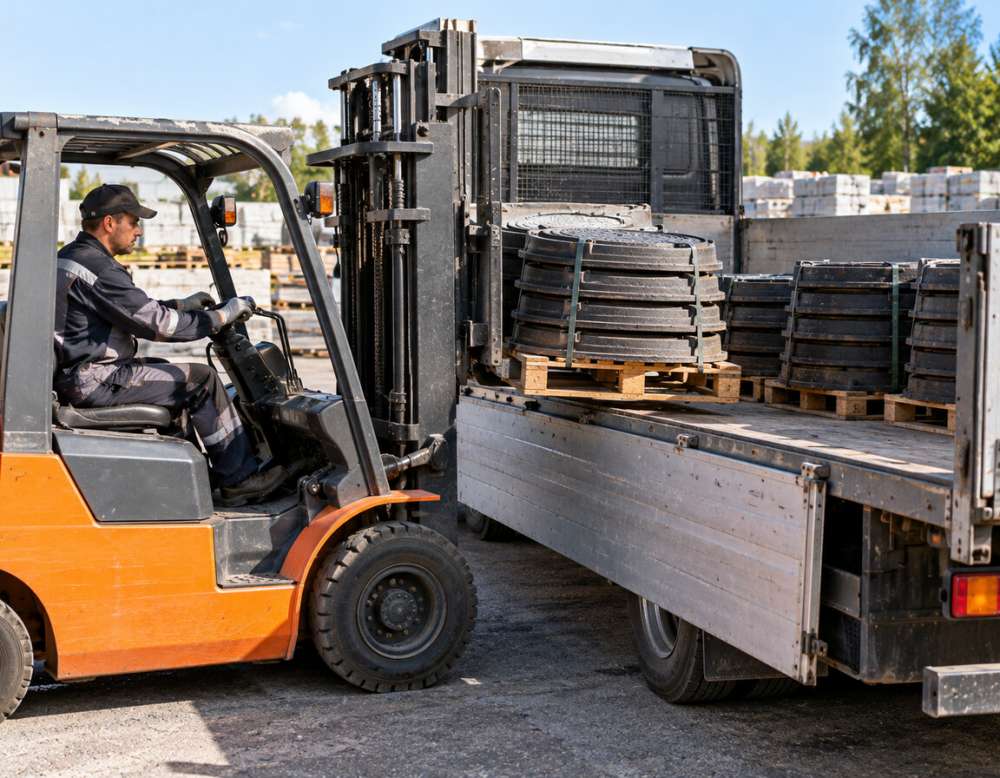

Погрузка на складе производителя почти всегда идёт вилочным погрузчиком: паллета с люками весом до 1,5 тонны берётся машиной от 2 тонн грузоподъёмности, загрузка фуры на 16 паллет занимает 40–60 минут при нормальной организации склада. Требования простые: ровный заезд к задним дверям или открытый борт, целые поддоны, свободный проезд внутри кузова на 2,5–3 метра.

Выгрузка — вот где начинаются различия. На складе получателя с погрузчиком всё так же быстро. На объекте благоустройства погрузчика нет, и выгружать 1,5-тонные паллеты нужно чем-то другим.

Манипулятор

Оптимальный вариант для объекта: машина с крано-манипуляторной установкой сама снимает паллеты на грунт или на тротуар. Для паллеты 1,5 тонны нужна стрела с запасом по грузоподъёмности на рабочем вылете — считают именно вылет, потому что на 6–8 метрах стрела держит заметно меньше паспортного максимума. Паллету берут мягкими стропами под поддон или траверсой с вилами, опоры манипулятора ставят на щиты, если под ними грунт, газон или свежеуложенная плитка.

Разгрузка вручную

Руками снимают только лёгкие и средние люки: 15–25 кг берёт один человек, 40–70 кг — двое. Магистральный комплект 130–150 кг вручную не снимают, его либо везут на паллете под манипулятор, либо используют тележку и настил-сходни. Если выгрузка планируется вручную, отправителю имеет смысл паллетировать груз мелкими партиями по 400–600 кг, а не делать монолитные 1,5-тонные паллеты.

Чего делать нельзя

Нельзя сбрасывать люки с кузова «на землю» — это главный источник боя. Нельзя скатывать крышки по наклонной доске, они набирают скорость и бьются о бордюр. Нельзя стропить корпус или крышку за отверстия, ушки и пазы — это тонкие места, они ломаются. Нельзя снимать груз, стоя на паллете внутри кузова: чугун скользкий, а падение внутрь кузова с 1,2 метра опасно уже не для груза, а для человека.

Доставка на объекты и выгрузка по нескольким точкам

Люки и дождеприёмники редко едут одной машиной в один адрес на склад. Типичные схемы совсем другие.

Объект благоустройства. Двор, парк, набережная, школьная территория. Машина заезжает один раз, разгружается манипулятором в одну-две точки складирования, подрядчик дальше разносит люки сам. Здесь важно заранее выяснить допустимую нагрузку на проезд: по свежему асфальту или новой плитке фуру часто просто не пускают, и под объект берут машину 5–10 тонн.

Дорожный ремонт с выгрузкой по трассе. Люки нужны по точкам вдоль участка: по 2–6 комплектов у каждого колодца на протяжении нескольких километров. Рейс превращается в развозку: машина движется вдоль участка и выгружает по чуть-чуть. Такой рейс считают не по километрам, а по времени: 8–15 остановок — это полный рабочий день машины. Разгружают обычно вручную или манипулятором на бровку, и здесь особенно важно иметь прокладки, потому что груз остаётся на земле до монтажа.

Несколько адресов в одном рейсе. Распространённый вариант для поставщиков: 3–5 получателей в одном направлении. Груз грузят в обратном порядке — последняя точка в глубину кузова, первая ближе к дверям. Это нужно проговорить на загрузке, иначе на первой же точке придётся выгружать половину машины, чтобы достать нужные паллеты. Важный нюанс по осям: после выгрузки части паллет развесовка меняется, и схему размещения считают сразу под все этапы рейса, а не только под старт.

Комплектность: крышка, корпус и маркировка парами

Люк — это не одно изделие, а комплект: корпус (обойма) и крышка. Отливки одной модели от одного производителя взаимозаменяемы в теории, но на практике посадка подгоняется с минимальным зазором, и крышка от другой отливки может сидеть с люфтом или не садиться вообще. Стучащая под колёсами крышка — это рекламация, а в тяжёлых случаях и причина замены всего комплекта.

Поэтому на производстве крышку и корпус маркируют парами: одинаковый номер, литера или краска-метка на бурте. При перевозке эти пары нельзя разбивать. Что из этого следует для рейса:

• Корпуса и крышки одного заказа едут одной машиной, а не разными рейсами «как влезло». Если приходится делить партию, делят комплектами, а не по видам изделий.
• Если корпуса и крышки лежат на разных паллетах, на бирках указывают диапазон номеров, чтобы на объекте собрать пары без перебора.
• Шарнирные люки везут в собранном виде, крышка закрыта и зафиксирована, иначе петля работает на излом в дороге.
• Запорные элементы, болты, крепёж и уплотнители складывают в отдельную коробку и крепят к одной из паллет, чтобы мелочь не потерялась при разгрузке в несколько точек.

Приёмка на объекте, бой и как его фиксируют

Чугунные люки принимают по количеству мест и по комплектности, иногда дополнительно по весу партии. Порядок приёмки, который экономит обеим сторонам время и нервы:

Сначала сверяют количество паллет и бирки с транспортной накладной. Затем, не снимая обвязку полностью, осматривают наружные изделия на каждой паллете: кромки крышек, бурты корпусов, целостность обвязки и прокладок. Сорванная лента и съехавшая колонна — сигнал, что груз двигался в дороге, и такую паллету разбирают при водителе.

Если обнаружен бой, его фиксируют до того, как машина уехала: отмечают в транспортной накладной количество и характер дефекта (скол кромки, трещина, деформация бурта), делают фотографии изделия на месте, рядом с паллетой и с биркой партии в кадре, и составляют акт о расхождении по количеству и качеству. Подписи ставят обе стороны. Люк со сколом по кромке, принятый без отметки, через два дня уже невозможно привязать ни к перевозчику, ни к производителю.

Чем аккуратнее упаковка, тем меньше спорных ситуаций: при паллетировании с прокладками и лентой типичный бой на дальнем рейсе — доли процента и обычно сводится к сбитой краске. Основной процент дефектов рождается не в дороге, а в момент разгрузки, и это ровно тот этап, который заказчик может контролировать: потребовать манипулятор вместо сброса с борта, подготовить площадку, положить на землю бруски или поддон под выгружаемый груз.

Машина под партию, сроки и из чего складывается цена

Подбор машины для люков идёт по весу и по условиям на точке выгрузки, а не по объёму груза.

• До 1,5 тонны (1–2 паллеты лёгких люков или одна паллета тяжёлых) — малотоннажник типа Газели, часто сборным грузом.
• 3–5 тонн — фургон или бортовая машина, 3–4 паллеты, удобно для городских объектов и дворов с ограничением въезда.
• 5–10 тонн — бортовая машина или машина с манипулятором: оптимальный вариант для объектов благоустройства, где нужна самостоятельная выгрузка.
• 10–22 тонны — фура, тент или борт. Берут, когда партия идёт на склад получателя с погрузчиком либо на крупный объект с краном.

Тент предпочтителен, когда груз едет с другими позициями и его нужно укрыть от грязи. Борт удобнее, если на выгрузке работает кран или манипулятор сбоку. Чугун не боится дождя, но мокрая и грязная партия хуже принимается визуально, а бумажные бирки размокают, поэтому укрытие тентом в любом случае лишним не бывает.

Сроки по России: до 500 км — сутки, 1000–1500 км — двое суток, 2000–3000 км — от трёх до пяти суток, дальние направления за Урал — от пяти до десяти суток. Развозка по точкам добавляет полный день на каждые 8–15 остановок. Сборный груз едет на 1–3 дня дольше отдельной машины.

На стоимость рейса влияют расстояние и направление, тип и тоннаж машины, нужен ли манипулятор для выгрузки, количество точек выгрузки, ограничения по въезду на объект, необходимость грузчиков и сезон. Самая частая скрытая статья расходов — простой на выгрузке: машина с паллетами по 1,5 тонны стоит на объекте, где нет ни погрузчика, ни манипулятора, ни людей. Поэтому вопрос «чем вы будете снимать паллету» мы задаём до того, как машина выехала со склада.

Частые вопросы

Сколько чугунных люков входит в одну машину?

Считать нужно по весу, а не по объёму. В фуру на 20 тонн входит около 140–150 магистральных комплектов по 130–150 кг или 800–1300 лёгких садовых люков по 15–25 кг. В машину 5 тонн — примерно 35 тяжёлых комплектов или 3–4 паллеты. Объём при этом занимает от четверти до половины кузова.

Можно ли везти люки навалом без паллет?

Так возят, но это самый частый источник боя: при торможении люки сдвигаются и бьют друг друга кромками, краска сбивается, появляются сколы. Правильная схема — паллета, прокладки между крышками и обвязка металлической лентой. Навалом допустимо разве что несколько штук на короткое городское плечо с прокладками из картона.

Чугун же прочный, почему он бьётся при разгрузке?

Чугун хорошо держит сжатие, но плохо переносит удар и изгиб. Люк спокойно выдерживает колесо грузовика сверху, но трескается от точечного удара по кромке при падении с кузова. Поэтому ключевой пункт — разгрузка без сброса: манипулятор, погрузчик или ручной съём с подкладкой на землю.

Нужен ли манипулятор на выгрузке?

Если груз едет паллетами по 1–1,5 тонны и на точке нет погрузчика, то да — иначе паллету просто нечем снять. Альтернатива — заранее паллетировать мелкими партиями по 400–600 кг под ручную выгрузку двумя-тремя людьми. Этот вопрос решают до загрузки, потому что переупаковать груз на объекте уже нельзя.

Почему машина с люками идёт полупустой?

Из-за плотности груза: паллета тяжёлых люков весит до 1,5 тонны при площади менее квадратного метра, поэтому 20 тонн занимают всего 5–6 метров длины полуприцепа. Паллеты специально разносят по платформе с промежутками, чтобы не превысить нагрузку на оси. Пустое место в кузове здесь не потеря, а условие законного рейса.

Можно ли развезти люки по нескольким адресам одним рейсом?

Да, это обычная схема и для объектов благоустройства, и для дорожного ремонта с выгрузкой по точкам вдоль участка. Загружать нужно в обратном порядке: последняя точка в глубину кузова, первая ближе к дверям. Рейс с 8–15 остановками занимает полный рабочий день машины, это учитывают в расчёте.

Зачем крышку и корпус маркируют парами?

Посадка крышки в корпус подгоняется с минимальным зазором, и крышка от другой отливки может сидеть с люфтом или стучать под колёсами. Производитель метит пары номером или краской на бурте, и в перевозке эти пары не разбивают. Если партию приходится делить на две машины, делят комплектами, а не отдельно крышки и отдельно корпуса.

Как зафиксировать бой, если люк треснул в дороге?

Фиксировать нужно до отъезда машины: отметить количество и характер дефекта в транспортной накладной, сфотографировать изделие на месте вместе с паллетой и биркой партии и составить акт о расхождении с подписями обеих сторон. Отдельно смотрят состояние обвязки: сорванная лента говорит о смещении груза в пути. Претензия по дефекту, обнаруженному через несколько дней после приёмки без отметок, практически не разбирается.
