Перевозка гидроцилиндров и гидравлического оборудования

Перевозка гидроцилиндров — задача, где вес груза вторичен, а решает всё сохранность штока. Цилиндр массой 400 кг и цилиндр массой 3 т крепятся по-разному, но и тот и другой превращаются в металлолом от одной и той же мелочи: царапины или забоины на хромированной поверхности штока. Хром на штоке — это рабочая зеркальная поверхность толщиной 20–40 микрон, по которой ходят манжеты. Задир глубиной полмиллиметра рвёт уплотнение, гидравлика начинает течь, и цилиндр едет в ремонт на перехромировку.

Мы везём гидроцилиндры и гидрооборудование по России: от одиночного цилиндра экскаватора в обрешётке до комплектной поставки гидростанции с насосами, распределителями и рукавами высокого давления. Заказы приходят от заводов гидравлики, от ремонтных предприятий, которые отправляют цилиндры на восстановление и обратно, от поставщиков прессового и металлургического оборудования и от владельцев техники, у которых цилиндр снят с машины и должен попасть в сервис в другом городе.

Логика подбора машины здесь не такая, как в обычных перевозках оборудования. Сначала смотрим длину в транспортном положении и диаметр, потом вес, потом то, можно ли груз кантовать и чем его будут снимать на выгрузке. Цилиндр длиной 8 м и весом 2,5 т — это длинномер, хотя по тоннажу его увезла бы и пятитонка.

Что входит в понятие «гидрооборудование» и как оно едет

В заявках встречается почти весь спектр гидравлики, и у каждой позиции своя особенность при креплении. Полезно разделять груз по типам заранее, потому что от этого зависит и упаковка, и способ строповки.

• Гидроцилиндры одностороннего и двустороннего действия. Длина от 0,5 до 8 м, диаметр корпуса 60–500 мм, вес от 20 кг до нескольких тонн. Самая массовая позиция.
• Телескопические цилиндры. Цилиндры подъёма кузова самосвала, цилиндры стрел. В сложенном виде компактны, но у них больше ступеней уплотнений и выше чувствительность к боковой нагрузке.
• Плунжерные цилиндры и домкраты. Короткие, тяжёлые, с большим диаметром. Вес 200–800 кг при длине менее метра — груз с высокой удельной нагрузкой на точку опоры.
• Гидростанции и маслостанции в сборе. Рама, бак на 100–1000 л, насос, электродвигатель, фильтры, блок управления. Высокий центр тяжести, хрупкая обвязка трубок и приборов.
• Насосы и гидромоторы. Аксиально-поршневые, шестерённые, пластинчатые. Компактные, но дорогие и чувствительные к удару по валу и присоединительному фланцу.
• Распределители, блоки клапанов, пропорциональная гидравлика. Плотный чугун или алюминий с точными присоединительными плоскостями и электромагнитами, которые ломаются от удара.
• РВД и трубопроводы. Рукава высокого давления в бухтах и отрезками, стальные трубки в обрешётках. Легкий объёмный груз с жёсткими требованиями к радиусу изгиба.
• Комплектующие и ЗИПы. Ремкомплекты, манжеты, уплотнения, фитинги — ящиками и коробками.

На практике редко едет что-то одно. Типичная отправка — два цилиндра, маслостанция, бухта РВД и ящик комплектующих. Такой набор нельзя грузить «как поместится»: на одной машине едут и длинномерная позиция, которая требует непрерывной опоры, и высокая рама станции, которую нельзя наклонять, и мелочь, которую нужно жёстко зафиксировать, чтобы она не прилетела в хром.

Защита штока — главная проблема рейса

Если из всей перевозки гидроцилиндров запомнить одно правило, оно звучит так: шток нельзя трогать, нельзя опирать и нельзя оставлять снаружи. Разберём почему.

Что именно повреждается

Хромированная поверхность штока работает в паре с манжетой. Любой дефект на этой поверхности — продольная царапина, забоина, вмятина от стропы, точка коррозии — становится каналом, по которому масло уходит наружу, а грязь идёт внутрь цилиндра. Дальше задирается гильза, и ремонт из замены уплотнений превращается в перехромировку штока или в замену цилиндра.

Отдельная беда — изгиб штока. Шток работает только на сжатие и растяжение по оси. Боковая нагрузка на выдвинутый шток даже небольшой величины даёт микроизгиб, после которого цилиндр клинит. Выдвинутый на 1,5 м шток, уложенный на платформу на подкладку, при каждом ударе по дорожной неровности получает именно боковую нагрузку.

Транспортное положение

Правильное транспортное положение гидроцилиндра — шток полностью втянут. Это главное требование, которое мы проговариваем с отправителем до погрузки. Втянутый шток закрыт корпусом цилиндра, то есть защищён стальной гильзой по всей длине, не торчит и не может получить удар. Заодно сокращается габарит: цилиндр, который в выдвинутом положении имеет 5,2 м, в сложенном даёт 2,9 м и спокойно едет в тентованной машине вместо длинномера.

Если шток по какой-то причине не втягивается до конца — закис, погнута проушина, снят с техники в выдвинутом положении — мы решаем это до погрузки. Варианты: втянуть принудительно на стенде у отправителя, либо везти как есть, но с обязательной защитой: гофрокороб или труба-кожух на всю длину штока, ложементы под корпус и под проушину штока, без единой точки опоры на саму хромированную поверхность.

Чем закрываем шток и порты

• Промасленная бумага или ингибированная плёнка на выступающую часть штока и на проушину. Это стандарт для заводской отправки: слой консервационной смазки плюс бумага.
• Гофрокороб или ПВХ-труба как жёсткий кожух поверх плёнки, если шток выступает.
• Пластиковые или металлические заглушки на все гидропорты. Открытый порт — это и пыль внутри цилиндра, и остатки масла, которые потекут на груз и на платформу. Ветошь, забитая в отверстие, заглушкой не считается: она впитывает влагу и крошится внутрь.
• Защита резьбы и присоединительных плоскостей — колпачки на резьбу, фанерный щиток на фланец.
• Проушины и шарниры — пальцы либо вынуты и упакованы отдельно в ящик, либо установлены и зашплинтованы. Болтающийся палец в проушине на вибрации выходит и теряется.

Про остатки масла стоит сказать отдельно, потому что это постоянный источник проблем. Цилиндр, снятый с техники, никогда не бывает пустым: внутри остаётся от 0,5 до нескольких литров рабочей жидкости. Через неплотный порт, через сапун станции, через срез рукава масло вытекает в рейсе, пачкает упаковку другого груза в сборной машине и собирается лужей на полу кузова. Мы требуем заглушки на все порты, подставляем поддон или впитывающую подложку под цилиндр и ставим промасленный груз нижним ярусом, никогда не над чистым грузом. Гидравлическое масло при этом не относится к опасным грузам в обычном понимании, но сборный рейс с текущим цилиндром над коробками с отделочными материалами — это история с претензией по обоим грузам.

Габариты, вес и выбор машины

Цифры ниже — рабочий ориентир, по которому мы подбираем транспорт. Точные параметры всегда берём из спецификации или с шильдика, но порядок величин устойчив, и по нему уже можно прикинуть машину.

Тип позиции	Длина в транспортном положении, м	Вес, кг	Как упаковано	Машина
Цилиндр гидроборта, мини-техники	0,5–1,2	20–90	короб, обрешётка	Газель, сборный груз
Цилиндр стрелы экскаватора 15–25 т	1,4–2,2	120–400	обрешётка на поддоне	5-тонник тент
Цилиндр рукояти, ковша	1,2–2,0	90–300	обрешётка	5-тонник, сборка
Телескопический цилиндр самосвала	1,8–3,2	250–700	обрешётка, ложементы	тент 6–7 м
Плунжерный цилиндр пресса	0,8–1,6	400–2500	жёсткая рама, поддон усиленный	тент с жёстким полом, манипулятор
Цилиндр прессового оборудования	3,0–5,0	800–3000	обрешётка, ложементы	длинномер 9–13,6 м
Цилиндр крупного пресса, шлюза	5,0–8,0	1500–6000	рама с ложементами	бортовой длинномер 13,6 м, трал
Маслостанция с баком 250–500 л	1,2–2,0 (ширина до 1,5)	300–900	рама, обрешётка, плёнка	тент с гидробортом
Насос, гидромотор	0,3–0,8	25–200	ящик с наполнителем	сборный груз
Распределитель, блок клапанов	0,3–1,0	15–120	ящик, паллета	сборный груз
РВД в бухтах	бухта 0,8–1,5	20–150	бухта в обвязке, паллета	сборный груз, верхний ярус

Из таблицы видно главное: по весу гидроцилиндры почти всегда помещаются в обычную машину, а выбор диктуют длина и способ погрузки. Рубежи такие. До 2,2 м — любая тентованная машина, вплоть до Газели для коротких позиций. До 3,2 м — тент 6–7 м с гидробортом, что сразу решает вопрос выгрузки. До 5 м — длинномер или полуприцеп 13,6 м, где позиция ложится по длине. Свыше 6 м — только бортовой длинномер с загрузкой краном сверху, иногда трал, если диаметр корпуса большой и высота с ложементами выходит за норму.

Вторая развилка — удельный вес. Плунжерный цилиндр длиной метр и весом 2 т создаёт на пол кузова нагрузку, которую обычная паллета не выдержит. Такой груз мы ставим на усиленный поддон или на раму с распределением по площади и располагаем над осями, а не в свесе. Пол тентованного полуприцепа рассчитан на распределённую нагрузку, а не на 2 т на пятно 0,3 м².

Длина груза	Вес партии	Тип машины	Погрузка и выгрузка
до 1,5 м	до 1,5 т	Газель тент 4 м	вручную, вдвоём, по трапу
до 2,2 м	до 5 т	тентованный 5-тонник	погрузчик, гидроборт
до 3,2 м	до 5 т	тент 6–7 м с гидробортом	гидроборт 1–1,5 т, рохля
до 5 м	до 10 т	длинномер 9–12 м борт/тент	кран, манипулятор
до 13,2 м	до 20 т	штора или борт 13,6 м	кран сверху, погрузчик с боку
любая, выгрузка без техники	до 8 т	манипулятор 10–15 т/м	самовыгрузка стрелой, мягкие стропы
крупный диаметр, высота с ложементами	до 20 т	трал с низкой платформой	кран, лебёдка

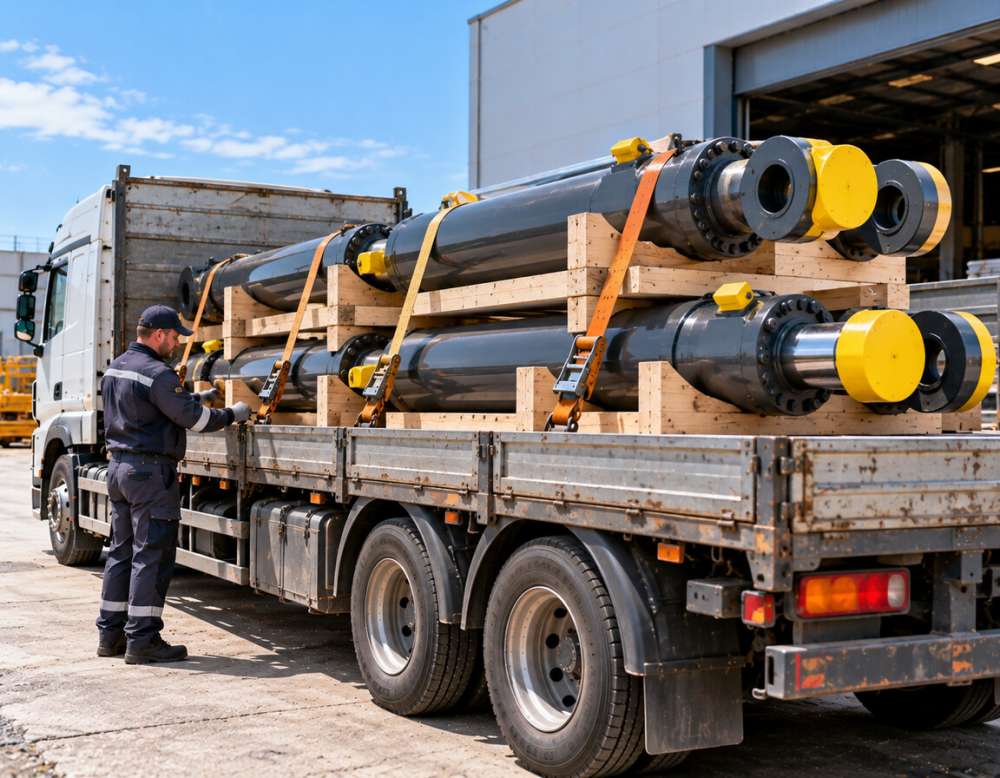

Ложементы, мягкие стропы и крепление в кузове

Гидроцилиндр — это цилиндр в геометрическом смысле: он катится. Положенный просто на пол кузова, он на первом же повороте начинает перемещаться, и дальше либо бьёт по борту, либо наезжает на соседний груз. Поэтому цилиндр не возят без ложементов.

Ложементы

Ложемент — это опора с вырезом по диаметру корпуса, деревянная или стальная, выстланная войлоком, резиной или мягким полимером. Правила, которыми мы руководствуемся:

• Минимум две опоры на цилиндр, под корпусную часть. Для длины свыше 4 м — три-четыре опоры с шагом не более 1,5–2 м.
• Ложемент охватывает корпус примерно на треть диаметра — этого хватает, чтобы цилиндр не выкатился, и не мешает съёму стропами.
• Ни один ложемент не стоит под хромированной частью штока. Если шток выступает, под него ставят опору только через кожух и только под нерабочую зону у проушины.
• Свес корпуса за крайний ложемент — не более 10–15 % длины. Длинный свес у тяжёлого цилиндра даёт изгибающий момент на гильзу.
• Для партии однотипных цилиндров делаем общую раму с гнёздами: груз едет единым блоком, не трётся между собой и снимается одним подъёмом.

Чем крепим

Только текстильные стяжные ремни с подкладками по углам и мягкие стропы при подъёме. Цепи на гидроцилиндры мы не ставим — ни в креплении, ни в строповке. Цепь даёт точечную нагрузку, сминает кромку корпуса, рвёт консервационную упаковку и оставляет на хроме забоину от одного касания. То же относится к стальному тросу без защиты.

Подъём — мягкими текстильными стропами в обхват корпуса, в двух точках, с траверсой, если цилиндр длинный. Строповка за проушину штока допустима только если это предусмотрено конструкцией и вес позволяет; подъём «за шток» в общем случае запрещён, потому что вся масса цилиндра начинает работать на изгиб штока. Подъём за выступающие трубки, за сапун, за шильдик — очевидно нет, но на практике так делают, и потом у станции погнут маслопровод.

Специфика гидростанций

Маслостанцию крепим иначе: это рама с высоким центром тяжести, на которой сверху стоят бак, двигатель и приборы. Такой груз едет только в вертикальном положении, крепится ремнями за раму, а не за бак и не за двигатель, и обязательно получает распорки, чтобы не раскачивался. Бак по возможности перевозим пустым или с минимальным остатком: 300 л масла в баке — это 270 кг жидкости, которая гуляет при торможении и на поворотах. Шкафы управления и приборные панели закрываем щитами, краны и манометры демонтируем или защищаем обрешёткой.

Упаковка, обрешётка и маркировка

Хорошая упаковка гидроцилиндра — это не красивая коробка, а конструкция, которая не даёт грузу двигаться и не даёт прикоснуться к штоку. Рабочий комплект выглядит так:

1. Шток втянут, порты заглушены, резьба и фланцы закрыты колпачками и щитками.
2. Корпус и выступающие части обработаны консервационной смазкой, обёрнуты промасленной бумагой или ингибированной плёнкой. Обычная стрейч-плёнка поверх — только как пылезащита, она не защищает от коррозии и под ней собирается конденсат.
3. Цилиндр уложен в ложементы, закреплён в них хомутом или стяжкой с мягкой подкладкой.
4. Ложементы собраны в обрешётку или привинчены к усиленному поддону. Для цилиндров свыше 1 т — рама из бруса 100×100 мм или стальной профиль.
5. Обрешётка закрыта по бокам хотя бы частично, чтобы вилы погрузчика или груз соседа не зашли внутрь.
6. Нанесена маркировка.

Маркировку мы просим наносить обязательно и в понятных местах — на двух противоположных сторонах обрешётки. Минимальный набор: «Не кантовать», «Верх», «Беречь от влаги», точки строповки и центр тяжести, вес места. Для гидростанций добавляется «Не класть плашмя». Надпись «Не кантовать» на гидрооборудовании не формальность: перевёрнутый цилиндр с остатком масла течёт через порт, у станции масло уходит из бака в трубки и в двигатель, а у распределителя воздух попадает в полости и при первом запуске даёт гидроудар.

Если груз едет без обрешётки — ремонтный цилиндр, снятый с техники и отправляемый в сервис «как есть», — мы это делаем, но в своей упаковке: ложементы из бруса, войлок под корпус, кожух на шток, поддон под масло, стяжка ремнями к полу. Такой вариант стоит дешевле заводской обрешётки, но его нужно согласовать заранее, чтобы водитель привёз с собой материал.

Погрузка, выгрузка и приёмка с осмотром штока

Погрузка гидроцилиндров — всегда механизированная, кроме совсем мелких позиций. Что мы уточняем до выезда:

• Чем грузят у отправителя: кран, кран-балка в цехе, погрузчик, какой грузоподъёмности, есть ли мягкие стропы и траверса.
• Высота проезда в цех, если грузимся внутри. Полуприцеп 13,6 м в цеховые ворота часто не заходит, и приходится либо грузить снаружи, либо подавать короткую машину.
• Чем выгружают на приёмке: кран, погрузчик, гидроборт, или нужна наша механизация.
• Куда ставить груз: пол цеха, стеллаж, открытая площадка. На открытой площадке обрешётка должна стоять на подкладках, иначе через сутки низ намокнет.

Если выгружать нечем, ставим манипулятор. Для цилиндров это особенно удобный вариант: вылет 8–10 м позволяет снять груз через забор или поставить его прямо у ворот цеха, а грузоподъёмность на вылете 1–3 т покрывает большинство позиций. Мягкие стропы и траверсу водитель берёт с собой.

Как принимать груз

Приёмка гидрооборудования отличается от обычной приёмки по количеству мест, потому что здесь важно состояние. Порядок, который реально работает:

1. Пересчитать места по накладной: обрешётки, ящики, бухты, поддоны. Это база.
2. Осмотреть упаковку снаружи: целостность обрешётки, следы вскрытия, вмятины, подтёки масла, намокание. Подтёк масла на упаковке — повод вскрыть место сразу, а не потом.
3. Вскрыть упаковку и осмотреть шток по всей доступной длине. Смотрим на продольные царапины, забоины, следы от стропы, пятна коррозии. Делать это нужно при выгрузке, при водителе.
4. Проверить, что все заглушки на месте и порты не открыты.
5. Проверить проушины и пальцы, комплектность ЗИПа по спецификации.
6. Всё, что вызывает вопросы, зафиксировать в документах при выгрузке с описанием и сфотографировать до того, как машина уехала.

Как правило по правилам перевозок повреждения фиксируются в момент передачи груза, и именно поэтому мы настаиваем на осмотре штока на площадке, а не через неделю при монтаже. Цилиндр, который неделю простоял в цехе, успевает получить повреждения уже на месте: его кантовали, тащили по полу, цепляли цепью. Разобраться, где появился задир, после этого невозможно ни нам, ни заказчику. Пять минут осмотра при выгрузке закрывают этот вопрос для обеих сторон.

Сроки, расчёт стоимости и подготовка заявки

Срок доставки зависит от плеча, типа машины и того, нужна ли нам нестандартная подача — манипулятор, длинномер под 8-метровую позицию, трал. Длинномер и трал требуют планирования: подать их день в день получается не всегда.

Плечо, км	Отдельная машина	Сборный груз	Длинномер или трал
до 200	в день заявки	1–2 суток	1–2 суток на подачу
200–600	1–2 суток	2–4 суток	2–3 суток
600–1200	2–3 суток	3–6 суток	3–5 суток
1200–2500	3–5 суток	5–9 суток	5–8 суток
свыше 2500	5–8 суток	8–14 суток	7–14 суток

Стоимость считаем по заявке: она зависит от плеча, типа машины, длины и веса позиции и от того, нужна ли механизация на концах маршрута. Логика расчёта такая. Отдельная машина — за рейс с учётом километража и порожнего подхода. Сборный груз — за место и за объём, с учётом того, что длинная позиция блокирует по длине больше, чем занимает по площади. Манипулятор — за выезд и за часы работы стрелы. Изготовление ложементов и упаковка нашими силами, промежуточное хранение, простой сверх согласованного времени считаются отдельными позициями. У нас свой автопарк и партнёры в регионах, поэтому под короткий цилиндр мы не ставим фуру, а под 8-метровую позицию находим борт нужной длины, а не возим с нарушением габарита.

Чтобы расчёт был точным с первого раза, в заявке нужны:

1. Что именно едет: тип позиции по каждому наименованию, количество.
2. Длина в транспортном положении, то есть при втянутом штоке, и диаметр корпуса. Если шток не втягивается — отметить это отдельно.
3. Вес каждого места и общий вес.
4. Габарит упаковки: обрешётка, поддон, рама, их размеры и высота.
5. Есть ли остатки масла, заглушены ли порты.
6. Условия погрузки: кран или погрузчик, грузоподъёмность, заезд в цех, высота ворот.
7. Условия выгрузки: механизация у получателя или нужен манипулятор.
8. Даты: когда груз готов и к какому числу нужен на месте.

Типичные ошибки, которые мы видим чаще всего

• Цилиндр отправляют с выдвинутым штоком, потому что «так снялся». Габарит вырастает в два раза, а шток едет незащищённым.
• Порты закрыты ветошью вместо заглушек. Масло в кузове, пыль внутри цилиндра.
• Строповка цепью за корпус «быстро, на один подъём». Забоина на кромке гильзы и порванная упаковка.
• Цилиндр уложен прямо на деревянный поддон без ложементов и прихвачен одной стяжкой. К выгрузке он провернулся и стоит штоком в борт.
• Станция едет с полным баком. Масло переливается, центр тяжести гуляет, часть жидкости уходит в трубки.
• Мелочь — фитинги, манжеты, пальцы — ссыпана в кузов без ящика. Половина теряется, часть прилетает в хром.
• Нет маркировки «Не кантовать», и на перегрузе место ставят на торец.

Все эти пункты стоят ровно один разговор до погрузки. Поэтому мы всегда просим фото груза в том виде, в котором он готов к отправке: по снимку сразу видно, нужны ли ложементы, хватает ли упаковки и чем это поднимать.

Частые вопросы

Обязательно ли втягивать шток перед перевозкой?

Да, это основное требование. Втянутый шток полностью закрыт гильзой и защищён от удара, а габарит груза сокращается в полтора-два раза: цилиндр 5,2 м в выдвинутом положении даёт 2,9 м в сложенном. Если шток не втягивается, везём с жёстким кожухом на всю его длину и опорами только под корпус.

Почему нельзя крепить гидроцилиндр цепями?

Цепь создаёт точечную нагрузку: сминает кромку гильзы, рвёт консервационную упаковку и от одного касания оставляет на хроме забоину. Задир глубиной в полмиллиметра рвёт манжету, и цилиндр течёт. Мы используем текстильные ремни с подкладками и мягкие стропы с траверсой.

Что делать с остатками масла в цилиндре?

Полностью слить масло из снятого цилиндра не получается — внутри остаётся от 0,5 до нескольких литров. Поэтому ставим заглушки на все порты, кладём впитывающую подложку или поддон под место и располагаем такой груз нижним ярусом, никогда над чистым грузом в сборной машине.

Нужна ли обрешётка или можно везти цилиндр без упаковки?

Ремонтный цилиндр можно везти без заводской обрешётки, но не без защиты. Мы делаем ложементы из бруса с войлоком, закрываем шток кожухом, ставим поддон под масло и стягиваем груз ремнями к полу. Это согласуем заранее, чтобы водитель привёз материал с собой.

Сколько опор нужно под длинный цилиндр?

Минимум две опоры под корпусную часть, а для позиций свыше 4 м — три-четыре с шагом не более 1,5–2 м. Свес корпуса за крайний ложемент держим в пределах 10–15 % длины. Ни одна опора не ставится под рабочую хромированную часть штока.

Какая машина нужна под цилиндр длиной 8 метров?

Бортовой длинномер 13,6 м с загрузкой краном сверху, а при большом диаметре и высоте с ложементами — трал с низкой платформой. По весу такая позиция обычно 1,5–6 т, то есть тоннаж не ограничивает, ограничивает длина. Подачу длинномера планируем за 1–3 суток.

Можно ли отправить гидроцилиндр сборным грузом?

Да, для позиций до 2,2–3,2 м это обычная практика. Условия: заглушенные порты, ложементы или обрешётка, маркировка «Не кантовать» и место нижним ярусом. Длинная позиция блокирует кузов по длине больше, чем занимает по площади, и это учитывается в расчёте.

Как принимать гидрооборудование на выгрузке?

Пересчитать места по накладной, осмотреть упаковку на подтёки масла и вмятины, вскрыть место и осмотреть шток по всей доступной длине на царапины и забоины, проверить заглушки и комплектность ЗИПа. Всё делается при водителе: замечания фиксируются в документах при выгрузке и фотографируются до отъезда машины.
