Перевозка конвейера и транспортёрной ленты

Конвейер — это груз, который почти никогда не считается по весу. Секция ленточного конвейера длиной 6 м весит 300–600 кг, но занимает место 6 × 1,2 × 1 м. Рулон транспортёрной ленты шириной 1 200 мм и длиной 50 м весит 1,1–1,6 т и имеет диаметр 1,4–1,8 м. Десять секций и три рулона — это уже полный полуприцеп при фактической загрузке 6–8 т из возможных двадцати. Платить придётся за место, и это нормально: главное — заранее понимать, сколько машин нужно.

Мы перевозим конвейерное оборудование по региону, межгород и по России: секции ленточных и скребковых конвейеров, рулоны ленты, роликоопоры, приводные и натяжные станции, редукторы, мотор-барабаны, шнековые транспортёры, лотки. У нас свой автопарк и партнёры в регионах, поэтому под длинные секции подбираем длинномер, а под рулоны — машину с гидробортом или манипулятор.

Разбираем практику: как считать объём, чем опасна неправильная укладка рулона, почему роликоопоры везут только в обрешётке и как не привезти на объект погнутые секции.

Из чего состоит конвейер как груз

Конвейер делится на несколько групп мест, и каждая требует своего подхода.

Секции става. Сварные или болтовые рамы длиной 2–6 м, в которые установлены роликоопоры. Это основной объём по месту: один конвейер длиной 60 м — это 10–20 секций. Вес секции 150–600 кг в зависимости от ширины ленты и исполнения.

Транспортёрная лента. Поставляется в рулонах. Вес рулона считается по формуле: ширина × длина × погонная масса. Лента шириной 800 мм общего назначения весит 12–16 кг/м², шириной 1 200 мм с усиленной основой — до 25 кг/м². Рулон 1 200 × 50 м выходит на 1,1–1,6 т при диаметре 1,4–1,8 м.

Приводная и натяжная станции. Самые тяжёлые места: рама, барабан, редуктор, двигатель. От 0,8 до 4 т на место. Иногда приходят в сборе, иногда по узлам.

Барабаны. Приводной барабан диаметром 500–800 мм и длиной 1 000–1 400 мм весит 400–1 200 кг. Везётся на ложементах или в деревянной обрешётке, не катается по кузову.

Роликоопоры и ролики. Мелочёвка по весу, критичная по сохранности. Ролик с погнутой осью или забитым подшипником на монтаже отбраковывается. Везутся только в обрешётке или на поддонах, в заводской упаковке, по комплектам.

Металлоконструкции и укрытия. Опорные стойки, галереи, кожухи, лотки. Длинные и объёмные, часто с кромками, которые режут ремни.

Место	Вес	Габарит	Чем везём
Секция става 6 м	300–600 кг	6,0 × 1,2 × 0,8 м	Длинномер, площадка
Рулон ленты 1200×50 м	1,1–1,6 т	Ø1,4–1,8 × 1,25 м	Тент с гидробортом
Приводная станция	1,5–4 т	2,5 × 1,8 × 1,6 м	Площадка, тент
Приводной барабан	0,4–1,2 т	до 1,6 м длины	Обрешётка, поддон
Роликоопоры (100 шт.)	0,8–1,5 т	2 поддона	Тент, фургон
Опорные стойки, галереи	0,2–1 т/шт.	до 12 м	Длинномер

Как считать объём и количество машин

Для конвейерного оборудования расчёт идёт по занимаемому месту. В стандартном тентованном полуприцепе 13,6 м размещается 33 европаллета в один ярус, внутренняя длина 13,6 м, ширина 2,45 м, высота 2,6–2,7 м.

Секции длиной 6 м укладываются в два ряда по длине кузова: получается 4 позиции по длине и 2 по ширине, то есть 8 секций в ярус. При высоте секции 0,8 м и аккуратной укладке возможны 2–3 яруса, но только если секции рассчитаны на штабелирование — иначе рама нижних деформируется. Практически в один полуприцеп входит 10–16 секций.

Рулоны ленты диаметром 1,6 м стоя занимают 2,56 м² каждый, то есть в полуприцеп встают 10–12 рулонов — и это уже 12–19 т, то есть полная загрузка по весу. Лежа рулон занимает больше места, но устойчивее.

Практический ориентир: конвейер длиной 60 м с лентой и приводом — это 2–3 машины. Галерея с укрытием и опорами — ещё 1–2. Комплекс из нескольких конвейеров считается по ведомости.

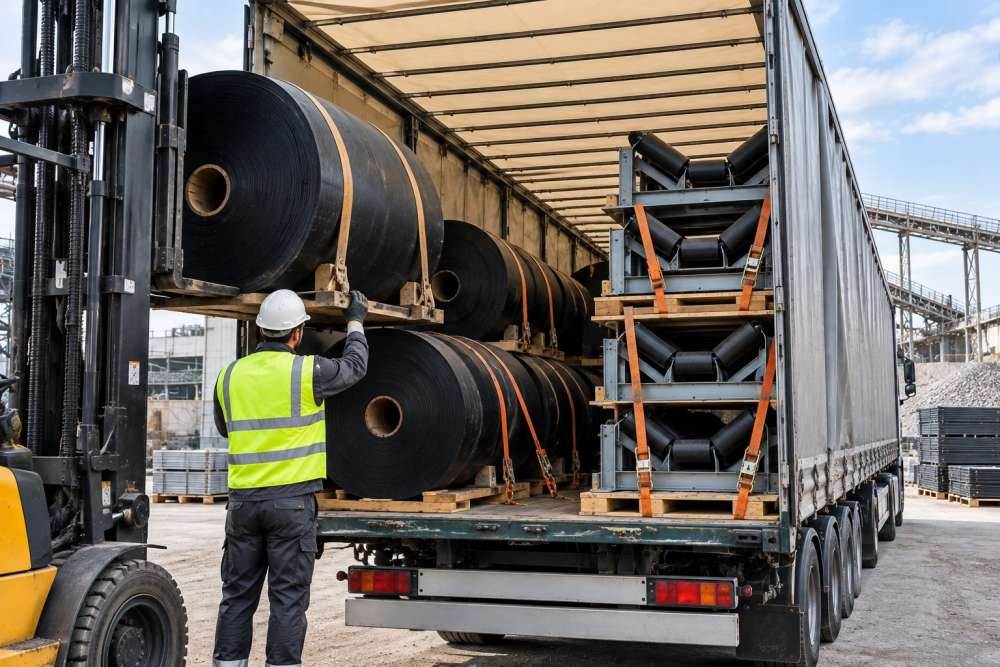

Рулоны ленты: как везти правильно

У рулона есть два допустимых положения: вертикально на торце (на поддоне или подставке) и горизонтально на ложементах. Третьего нет.

Вертикально рулон устойчив и не деформируется, но требует фиксации от опрокидывания: он высокий и с высоким центром тяжести. Крепится ремнями «через верх» к полу и подпирается с боков.

Горизонтально рулон укладывается на ложементы или деревянные клинья и фиксируется от раскатывания с двух сторон. Без клиньев рулон весом 1,5 т на торможении срывается и пробивает борт.

Чего делать нельзя: укладывать рулон на ребро без опор, ставить один рулон на другой без прокладок, стягивать ремень по кромке ленты без протектора. Кромка — самое уязвимое место: заминание кромки на 20–30 мм означает, что при работе лента пойдёт «винтом».

Стропить рулон нужно за сердечник (через вал или трубу, пропущенную в бобину) либо мягкими стропами с траверсой. Строповка «удавкой» по наружным виткам передавливает ленту и оставляет след, который виден при работе.

Зимой лента не любит холода: при температуре ниже −25 °C резина теряет эластичность. Разворачивать промёрзший рулон нельзя — сначала его выдерживают в тепле. Это важно сказать монтажникам при доставке.

Секции и металлоконструкции: как избежать деформации

Секция става — это рама из уголка или гнутого профиля. Она прочная в рабочем положении и довольно слабая на кручение. Самые частые повреждения — погнутые поперечины и сбитая геометрия посадочных мест роликоопор.

Правила укладки простые. Секции кладутся на деревянные подкладки в местах, где есть поперечные элементы, а не посередине пролёта. Между ярусами ставятся прокладки по тем же точкам. Количество ярусов определяется исполнением: тяжёлые сварные секции держат 3 яруса, лёгкие болтовые — максимум 2.

Роликоопоры, установленные в секциях, желательно снять и везти отдельно в обрешётке. Если снять нельзя, они фиксируются стяжками, чтобы не болтались в пазах.

Длинные стойки и элементы галерей везутся на длинномере, уложенные ровно, с прокладками через 2–2,5 м. Пачка профиля крепится не менее чем в трёх местах по длине, с протекторами на кромках.

Отдельная история — укрытия и кожухи из тонкого листа или поликарбоната. Они почти не имеют веса и мнутся от любого прижима. Везутся в пакетах с жёсткими прокладками по краям, сверху ничего не укладывается.

Погрузка и выгрузка

Для приводных станций, барабанов и тяжёлых секций нужен кран или манипулятор. Манипулятор удобнее: он грузит с земли, не требует отдельной техники на площадке и способен подать груз на 5–8 м от машины. Грузоподъёмность манипулятора на вылете 5 м — 2–3 т, на 8 м — 1–1,5 т, это надо сверять с весом самого тяжёлого места.

Рулоны ленты до 1,5 т выгружаются гидробортом, если он есть, или манипулятором. Погрузчиком рулон берут только с поддона или специальным захватом: вилы, вставленные в бобину, рвут внутренние витки.

Секции и мелочёвку снимает погрузчик, если на объекте есть твёрдая площадка. На стройке её часто нет, поэтому манипулятор остаётся основным вариантом.

На приёмке проверяется комплектность по ведомости и состояние кромок ленты, геометрия секций, целостность роликов. Замечания фиксируются в накладной в день доставки с фотографиями.

Сроки, цена и экономия

Сроки стандартные: по региону 1–2 дня, 800 км — 2 дня, 1 500 км — 3–4 дня, 3 000 км — 6–9 дней. Если комплект идёт несколькими машинами, подача согласуется с монтажом: лента нужна последней, опоры и секции — первыми.

Цена определяется занятым местом, количеством машин, необходимостью манипулятора или гидроборта, длиной самых габаритных мест (нужен ли длинномер) и условиями на точках.

Способы сэкономить. Первый — укрупнить партию и отправить одной машиной вместо двух полупустых: конвейерные комплекты часто дробят без необходимости. Второй — отправить мелочёвку (ролики, крепёж, редукторы) догрузом, а габаритные места — отдельной машиной. Третий — подготовить на объекте погрузчик или ровную площадку, чтобы не заказывать манипулятор. Четвёртый — если лента идёт отдельной поставкой, совместить её с рейсом под секции: рулоны добирают вес, которого не хватает объёмному грузу.

Типичные ошибки

Считают груз по весу и заказывают «газель» под 6 тонн конвейера — приезжает машина, в которую не входит ни одна 6-метровая секция. Кладут рулон ленты на ребро — получают заломленную кромку. Стропят рулон удавкой — получают отпечаток на поверхности. Везут роликоопоры навалом — на монтаже половина роликов не вращается. Штабелируют лёгкие болтовые секции в три яруса — получают погнутые рамы. Не согласовывают выгрузку — машина с 4-тонной приводной станцией стоит на объекте без крана.

Для расчёта нам нужны: ведомость мест с габаритами и весами, длина самого длинного места, количество и размеры рулонов ленты, адреса, наличие погрузочной техники на обеих точках и желаемые даты.

Шнековые и скребковые транспортёры: чем отличается перевозка

Ленточный конвейер — не единственный тип транспортёра, который приходится везти. Шнековые и скребковые конструкции ведут себя в кузове иначе, и ошибки здесь другие.

Шнековый транспортёр — это труба с винтом внутри, длиной 3–12 м и диаметром 150–400 мм. Вес погонного метра 25–60 кг, то есть 9-метровый шнек весит 250–500 кг. Главный риск — прогиб трубы. Шнек, уложенный на две опоры по краям, за дальний рейс получает остаточный прогиб 5–15 мм, после чего винт начинает задевать корпус. Правило простое: опоры через каждые 2–2,5 м, не реже.

Второй риск — вал и подшипниковые узлы на концах. Их закрывают, резьбу консервируют, фланцы защищают деревянными щитками. Шнеки везутся пачками, стянутыми вместе, с прокладками между трубами: металл по металлу на вибрации стирает окраску до металла, а дальше идёт коррозия.

Скребковый транспортёр состоит из корытообразного желоба секциями по 2–3 м, цепи со скребками и приводной станции. Желоб — это гнутый лист, который мнётся от точечного прижима; его укладывают строго по рёбрам жёсткости и штабелируют не выше двух ярусов. Цепь со скребками поставляется в ящиках или на катушках и считается как тяжёлая мелочёвка: 3–6 кг на погонный метр, то есть 40 м цепи — это 150–250 кг в одном ящике, который нельзя ставить на тонкий лист.

Приводные станции шнеков и скребков — мотор-редукторы на раме. Везутся в вертикальном рабочем положении, залитым маслом или со слитым маслом по инструкции производителя; если масло слито, об этом делается отметка в документах, иначе на пусконаладке редуктор запустят на сухую.

Частые вопросы

Сколько рулонов ленты входит в полуприцеп?

Рулон диаметром 1,6 м, поставленный вертикально, занимает около 2,6 м² пола, поэтому в тентованный полуприцеп 13,6 м встаёт 10–12 рулонов. При весе рулона 1,1–1,6 т это уже 12–19 т, то есть загрузка по весу близка к предельной. Считать нужно и по месту, и по тоннам одновременно.

Как правильно везти рулон транспортёрной ленты?

Либо вертикально на торце, на поддоне или подставке, с фиксацией от опрокидывания, либо горизонтально на ложементах с клиньями от раскатывания. На ребро без опор — нельзя: заминается кромка, и при работе лента идёт «винтом». Ремни кладутся через протекторы.

Можно ли штабелировать секции конвейера?

Тяжёлые сварные секции обычно держат 2–3 яруса, лёгкие болтовые — максимум 2. Прокладки ставятся строго по поперечным элементам рамы, а не посередине пролёта. Иначе деформируются поперечины и сбивается геометрия посадочных мест роликоопор.

Нужно ли снимать роликоопоры из секций?

Если это предусмотрено конструкцией — да, и везти их отдельно в обрешётке или на поддонах. Ролики с погнутой осью или забитым подшипником на монтаже отбраковываются, а в секции они болтаются в пазах и бьются друг о друга. Если снять нельзя, роликоопоры фиксируются стяжками.

Какая машина нужна под 6-метровые секции?

Длинномер или бортовая площадка: внутренняя длина должна быть не меньше 6,2 м, а лучше 13,6 м, чтобы уложить секции в два ряда. В обычный фургон 4–5 м такая секция не входит, поэтому ориентироваться только на вес груза при выборе машины нельзя.

Чем выгружать приводную станцию на объекте?

Манипулятором или автокраном. Манипулятор удобнее — он работает с земли и подаёт груз на 5–8 м от машины, но грузоподъёмность на вылете падает: 2–3 т на 5 м и 1–1,5 т на 8 м. Для станции 4 т нужен автокран или подача ближе к точке монтажа.

Можно ли везти ленту зимой?

Да, но при температуре ниже −25 °C резина теряет эластичность, и разворачивать промёрзший рулон нельзя — сначала его выдерживают в тепле. Мы предупреждаем об этом при доставке, чтобы монтажники не начали раскатку сразу с машины.

Как считается цена перевозки конвейера?

По занятому в машине месту, а не по тоннам: конвейерное оборудование объёмное и лёгкое. На стоимость влияют количество машин, длина самого габаритного места (нужен ли длинномер), необходимость манипулятора или гидроборта и условия на площадках. Укрупнение партии и догруз мелочёвки обычно дают заметную экономию.
