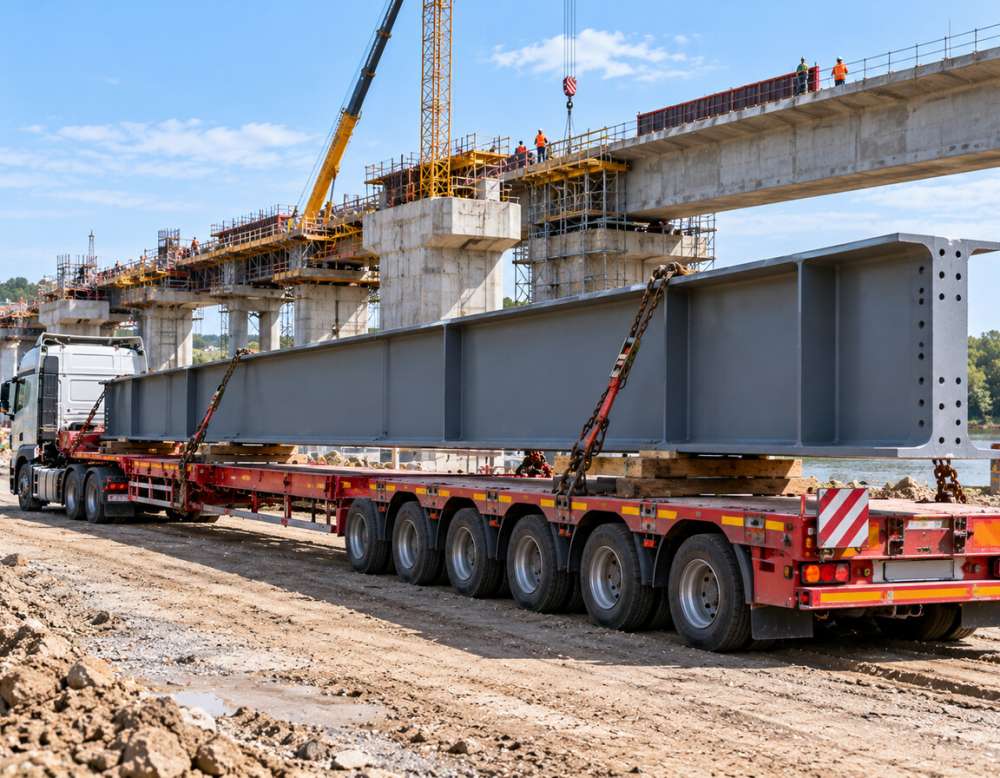

Перевозка мостовых пролётных конструкций

Пролётная балка — это несущий элемент мостового перехода, который укладывают на опоры и по которому потом идёт проезжая часть. Для перевозчика это один из самых неудобных грузов: он длинный, тяжёлый, жёсткий и при этом чувствительный к неправильной строповке. Типовые длины, с которыми приходится работать, — 12, 15, 18, 24 и 33 метра, вес одной балки от 10 до 60 тонн. Железобетонная балка пролётом 24 метра весит порядка 40–45 тонн, пролётом 33 метра — до 60 тонн и больше. Металлическая балка того же пролёта легче в два-три раза, но её легче повредить: тонкая стенка, рёбра жёсткости, выступающие элементы под монтажные стыки.

Главная сложность не в весе как таком, а в сочетании длины и массы. Балка 24 метра уже выходит за рамки обычного полуприцепа 13,6 м почти в два раза. Балка 33 метра с кузовом тягача даёт автопоезд длиной 38–42 метра — это длина, при которой машина перестаёт вписываться в стандартные радиусы на развязках, а поворот направо на городском перекрёстке превращается в отдельную операцию с перекрытием встречной полосы. Одновременно вес 50–60 тонн с учётом собственной массы сцепки даёт полную массу автопоезда 75–85 тонн, а это уже вопрос нагрузки на оси и прочности мостов по маршруту.

Поэтому перевозка пролётных балок почти всегда идёт как негабарит сразу по двум параметрам — по длине и по массе. Это значит спецразрешение, согласованный маршрут, ограничение скорости, машина прикрытия, а иногда и движение только в ночные часы. Мы считаем такой рейс не по тарифу «за километр», а как отдельный проект: от замера балки и подъездов до стройплощадки до схемы крепления и порядка выгрузки под монтажный кран. У нас свой автопарк и партнёры в регионах, поэтому сцепку из двух машин и раздвижную платформу можно собрать и под один рейс, и под серию из двадцати балок.

Ниже разобрали всё по порядку: как считать габарит и свес, какая техника нужна под какую длину, как стропить балку и чем её крепить, какие документы получаем, сколько это занимает по срокам и какие ошибки заказчика чаще всего ломают график.

Габариты и вес: с чего начинается расчёт

Расчёт начинается не с машины, а с паспорта балки. Нам нужны пять цифр: длина по торцам, высота по сечению, ширина по полке (для железобетонной — по нижнему поясу), фактический вес и положение центра тяжести. Последнее важнее, чем кажется: у балок переменного сечения центр тяжести не совпадает с геометрической серединой, и если поставить груз на платформу «на глаз», одна тележка окажется перегружена на несколько тонн, а вторая будет идти почти пустой.

Высота балки влияет на габарит по вертикали. Железобетонная балка пролётом 24 метра имеет высоту сечения 1,2–1,5 метра. Если положить её на платформу с погрузочной высотой 1,1 метра, общая высота автопоезда будет около 2,3–2,6 метра — это в габарите, вопросов по проводам и путепроводам не возникает. Металлическая балка со стенкой 2–2,5 метра на той же платформе даёт уже 3,1–3,6 метра, и тут нужно проверять каждый путепровод и каждую контактную сеть на маршруте. Если высота превышает 4 метра, маршрут заметно усложняется: приходится объезжать железнодорожные переезды с низкими воротами и городские виадуки.

По длине считаем не балку, а автопоезд. К длине груза добавляется вынос за габарит прицепа. Свес сзади более 2 метров уже требует обозначения, а свес более 4 метров практически всегда означает, что груз перевозится на прицепе-роспуске: передний конец балки лежит на седле или на поворотной платформе тягача, задний — на подкатной тележке, которая катится за грузом. При длине 33 метра между точками опоры получается 25–28 метров, и балка в таком положении работает как собственная несущая конструкция — поэтому важно, чтобы точки опирания совпадали с проектными, иначе середину балки уведёт прогибом.

По весу считаем нагрузку на оси. Для одиночной оси в составе тележки ориентир — около 8–9 тонн, для сближенных осей трала с пневмоподвеской — около 7,5 тонны на ось. Балка 60 тонн на четырёхосном полуприцепе с тягачом даёт перегруз, поэтому под такой вес берём платформу с шестью-восемью осями либо распределяем груз между двумя машинами в сцепке. Мы считаем осевые нагрузки до выезда, в расчёте на пустой бак и на полный, и показываем заказчику цифры: это та часть, которую потом проверяют на весовом контроле.

Какая машина нужна под балку

Выбор техники напрямую зависит от длины и веса. Для балки до 14 метров достаточно обычного длинномера или бортового полуприцепа — груз ляжет в габарит по длине или даст свес в пределах метра. От 14 до 20 метров работает раздвижной (телескопический) полуприцеп: его рама вытягивается до 20–22 метров, груз полностью лежит на платформе, свес минимальный. Это самый удобный вариант: автопоезд остаётся управляемым, не нужна отдельная тележка, крепление делается привычными стяжками и упорами.

От 20 до 28 метров берём либо удлинённый телескопический полуприцеп с максимальным раздвижением, либо прицеп-роспуск. Роспуск — это схема, где балка сама становится «рамой»: тягач держит передний конец, задняя подкатная тележка подпирает задний. Тележка бывает управляемой — поворотной, и это критично: на повороте оператор на тележке или дистанционно подруливает задние колёса, чтобы хвост балки не вынесло на тротуар или в отбойник. Без управляемой тележки радиус поворота автопоезда длиной 30 метров достигает 25–30 метров по внешнему габариту, и в городе такой поворот сделать негде.

От 28 метров и выше, особенно при весе от 45 тонн, чаще собираем сцепку с двумя машинами: головной тягач и толкающая или ведомая задняя машина, связанная с тележкой. Вторая машина даёт тягу на подъёмах и, что важнее, торможение на спусках — одним тягачом удержать 80 тонн на длинном спуске рискованно. При весе от 55 тонн под балку ставим многоосный модульный трал: его оси подруливают, платформа регулируется по высоте, и балку можно везти ниже, выигрывая по вертикальному габариту.

Отдельно считаем, чем груз снимать на площадке. Если в зоне монтажа нет крана нужной грузоподъёмности, перевозка превращается в перевозку плюс аренду техники, и это надо решить до выезда, а не по факту прибытия.

Погрузка: два крана, траверса и правильная строповка

Балку длиной от 18 метров поднимают двумя кранами синхронно — один кран даст изгиб и перегрузку в середине, чего железобетонная балка не прощает. Два крана заводят стропы в проектные монтажные петли или за закладные детали, поднимают на 30–50 сантиметров, выдерживают паузу и проверяют, что балка идёт горизонтально без перекоса. Только после этого подают над платформой.

Для металлических балок обязательна траверса — жёсткая балка-распорка, которая разводит стропы вертикально и снимает сжимающую составляющую. Без траверсы стропы под углом стягивают концы балки друг к другу, стенка получает сжатие и может потерять устойчивость — пойдёт волной. Мягкие текстильные стропы с защитными рукавами берём там, где нельзя повредить покрытие: грунтовку, оцинковку, окраску. Цепи и стальные канаты без подкладок на окрашенную балку не ставим — они снимают покрытие до металла, и на объекте придётся подкрашивать.

Главный запрет — строповка за середину балки. Балка спроектирована на работу по схеме «опирание по концам», и подъём за центр создаёт обратный изгиб: верхний пояс попадает в растяжение, к которому он не рассчитан. У железобетонной балки это трещины, у предварительно напряжённой — риск разрушения. Точки строповки берём только по паспорту или по монтажной схеме, обычно на расстоянии примерно одной пятой длины от каждого торца.

Под балку на платформу ставим деревянные подкладки или резиновые опорные элементы в тех же точках, что и при строповке. Подкладки выравнивают опирание и не дают кромке бетона работать по металлу платформы. Если балка лежит на двух опорах роспуска, под опорой обязательно идёт поворотная подушка: при повороте автопоезда балка проворачивается относительно тележки, и жёсткое защемление в этот момент даст скручивающую нагрузку.

Крепление: что держит балку в рейсе

Балка на платформе почти не боится продольного смещения — её удерживает собственный вес и трение. Опасность в боковом смещении и в опрокидывании. Поэтому крепление строим по трём линиям.

Первое — упоры. По бокам балки на платформе ставим стойки или сварные упоры, которые не дают ей сползать поперёк. Для железобетонной балки упор идёт через деревянную прокладку, чтобы не разбить кромку. Второе — прижимные стяжки через верх. Для балки 40 тонн ставим не меньше шести-восьми стяжек с нагрузкой 5 тонн каждая, с обязательной защитой на кромках: лента на бетонном ребре перетирается за несколько сотен километров. Третье — противоугон на концах: цепи или талрепы, которые связывают торцы балки с рамой платформы крест-накрест и гасят колебания при торможении.

Отдельно крепим задний конец, если он лежит на роспуске. Там нужна фиксация от смещения вдоль оси тележки и свободный поворот относительно вертикальной оси — обычно это шкворневая опора с ограничителями. Перед выездом и на каждой остановке водитель проверяет натяжение: за первые 50 километров стяжки всегда подсаживаются, потому что подкладки обжимаются.

Габарит обозначаем щитами и флагами по торцам, на свесе ставим световые приборы. Вечерний и ночной рейс требует рабочих габаритных огней на заднем конце балки — хвост длиной 10 метров за тележкой в темноте не видно вообще, и это главный источник аварий на таких перевозках.

Документы, спецразрешение и маршрут

Любая балка длиной больше 20 метров или весом больше, чем допускают оси выбранной машины, — это специальное разрешение. Обычно требуют заявку с указанием маршрута по дорогам, габаритов автопоезда с грузом, осевых нагрузок и схемы расположения груза на платформе. К заявке идёт эскиз: вид сбоку и сверху с размерами и точками опирания. Срок рассмотрения в практике — от 5 до 15 рабочих дней, по междугородним маршрутам с несколькими владельцами дорог дольше.

Отдельная история — мосты и путепроводы на маршруте. Владелец дороги проверяет каждое искусственное сооружение по весу автопоезда. Старый мост с ограничением 30 тонн не пропустит 80-тонную сцепку, и вариантов два: объезд или проезд по специальной схеме — в одиночку, по осевой линии, со скоростью 5–10 км/ч и без остановки на мосту. Такие пункты прописываются в разрешении, и игнорировать их нельзя: инспектор на маршруте смотрит именно на эти условия.

В разрешении же фиксируется скоростной режим. Для негабарита по длине обычно это не выше 60 км/ч на трассе и 15–20 км/ч при проезде сложных участков и мостов. Там, где груз мешает движению в светлое время, в разрешение попадает ограничение по времени: выезд с 22:00 до 06:00. Машина прикрытия требуется, когда ширина автопоезда больше 3,5 метра или длина больше 24 метров — на практике для балок от 24 метров прикрытие нужно почти всегда, а на городских участках иногда и две машины, спереди и сзади.

Дополнительно готовим транспортную накладную с описанием груза, путевой лист, схему крепления и, если везём по стройке, пропуск на объект. Мы собираем этот пакет сами и присылаем заказчику копии, чтобы на площадке у приёмщика не было вопросов.

Выгрузка на стройплощадке

Выгрузка балки сложнее погрузки, потому что площадка почти никогда не похожа на завод. На заводе есть ровная бетонная площадка, козловой кран и место для маневра. На объекте — грунт, уклон, вырытый котлован, рядом опоры и ограждения.

Первое, что проверяем, — подъезд. Автопоезд длиной 35 метров не разворачивается: он должен либо проехать площадку насквозь, либо встать под выгрузку задним ходом по прямой, а значит нужна прямая полоса длиной не меньше 60–70 метров. Второе — грунт. Многоосный трал с нагрузкой 70 тонн на мягком грунте садится мостами, и вытаскивать его придётся техникой объекта. Поэтому под точку выгрузки требуем отсыпку щебнем или укладку плит хотя бы на пятно стоянки и на подходы к нему.

Третье — сама схема снятия. Идеальный вариант, когда балку снимают сразу в проектное положение: кран берёт её с платформы и ставит на опорные части пролёта. Это экономит заказчику отдельную перекладку и место для складирования. Для этого рейсы ставятся в очередь под монтаж: балки приходят в том порядке, в каком их будут укладывать. Мы согласуем этот порядок с монтажниками заранее, потому что переставить балки местами на площадке стоит дороже, чем правильно спланировать подачу машин.

Если монтаж в день прибытия не идёт, балку кладут на складские подкладки — минимум две опоры в проектных точках, выровненные по горизонту. Класть балку на грунт плашмя или на одну опору нельзя: за несколько суток под собственным весом в железобетоне появятся трещины.

Сроки: сколько реально занимает рейс

Срок делится на три части: подготовка, согласование, движение. Подготовка — это замеры, расчёт схемы погрузки и осевых нагрузок, подбор машины. Занимает 1–3 дня, если заказчик сразу дал паспорт балки и адреса погрузки-выгрузки.

Согласование — самая долгая часть. Спецразрешение по одному региону оформляется быстрее, маршрут через три-четыре региона с проверкой мостов занимает до двух-трёх недель. Если на маршруте есть сооружения, требующие отдельного расчёта, срок ещё растягивается. Поэтому серию балок мы начинаем согласовывать за месяц до начала монтажа — это единственный способ не сорвать график стройки.

Движение. Негабарит по длине едет медленно: 300–400 километров в сутки для сцепки длиной 35 метров — нормальный результат, а по городским участкам и ночным окнам может выйти и меньше. Расстояние 1000 километров закрывается за 3–4 суток с учётом ночных ограничений и остановок на проверку крепления. На серию из десяти балок при одной машине это два-три месяца, поэтому под объёмы ставим несколько сцепок параллельно.

Что влияет на цену рейса

Конкретные суммы считаются под маршрут, но набор факторов всегда один и тот же. Длина и вес определяют тип техники: телескопический полуприцеп дешевле роспуска, роспуск дешевле модульного трала со сцепкой из двух машин. Количество осей напрямую влияет и на стоимость самой машины, и на размер платы за проезд по дорогам при превышении нагрузок.

Дальше считается маршрут: километраж, количество регионов согласования, наличие мостов с ограничениями и необходимость объездов. Объезд на 150 километров из-за одного слабого моста — это и топливо, и лишние сутки работы экипажа. Прикрытие считается отдельно: одна машина сопровождения на всём маршруте или только на отдельных участках — разница существенная.

Погрузочно-разгрузочные работы — отдельная строка. Если краны даёт заказчик, в цену входит только ожидание. Если краны привлекаем мы, в смету попадает их подача, часы работы и перебазировка. Траверсы, мягкие стропы, подкладки под балку — это оснастка под конкретный груз, её тоже считают отдельно, если у заказчика её нет.

И последнее — простои. Ожидание на погрузке, ожидание крана на выгрузке, ночное окно, в которое машина не попала из-за задержки на объекте. Сутки стоянки многоосного трала с экипажем — ощутимая сумма, поэтому подготовка площадки к приезду машины в интересах заказчика в первую очередь.

Длина балки	Схема перевозки	Длина автопоезда	Рабочий вес груза	Прикрытие
до 13,6 м	бортовой полуприцеп или длинномер	16–18 м	до 20 т	не требуется
14–18 м	раздвижной полуприцеп	20–24 м	до 25 т	по условиям маршрута
18–24 м	телескопический полуприцеп, 4–6 осей	26–30 м	до 45 т	одна машина
24–28 м	прицеп-роспуск с поворотной тележкой	30–34 м	до 50 т	одна-две машины
28–33 м	сцепка с двумя тягачами, модульный трал	36–42 м	до 65 т	две машины

Таблица — ориентир для первого разговора. Финальная схема считается по фактическому весу, высоте сечения и положению центра тяжести конкретной балки.

Фактор	Как влияет на стоимость
Вес больше 45 т	многоосная платформа, выше плата за осевые нагрузки, иногда вторая машина в сцепке
Длина больше 24 м	роспуск вместо полуприцепа, обязательное прикрытие, ограничение по времени движения
Высота сечения больше 2,5 м	проверка путепроводов, возможный объезд, низкорамная платформа
Несколько регионов на маршруте	длиннее согласование, больше владельцев дорог, выше риск сдвига сроков
Слабые мосты по трассе	объезд или проезд по особой схеме, дополнительные километры и время
Краны на погрузке и выгрузке от перевозчика	подача техники, часы работы, перебазировка в смете
Неподготовленная площадка	простой машины, в тяжёлых случаях вытаскивание трала техникой объекта
Серия балок под график монтажа	несколько сцепок параллельно, выездная координация, но ниже цена за единицу

Типичные ошибки заказчика

Самая частая — дать длину балки без веса или вес без высоты сечения. По неполным данным мы подбираем машину «с запасом», и либо приезжает лишняя техника, либо на месте выясняется, что груз не ложится. Второй по частоте промах — заказать машину за три дня до монтажа, не учитывая, что спецразрешение оформляется неделями. Балка при этом лежит на заводе, монтажная бригада на объекте стоит, а перевозчик ничего ускорить не может.

Третья ошибка — не проверить подъезды. Заказчик видит площадку со стороны стройки, где техника на гусеницах проходит везде, и забывает, что автопоезд длиной 35 метров не возьмёт поворот на 90 градусов во внутреннем проезде шириной 6 метров. Мы просим фото или видео подъезда с улицы до точки выгрузки — это пять минут работы, которые экономят сутки простоя.

Четвёртая — попытка сэкономить на точках строповки. Иногда на заводе предлагают поднять балку «как обычно, за середину» — потому что так быстрее и кран один. С металлической балкой это закончится деформацией стенки, с железобетонной — трещинами, которые приёмка на объекте не пропустит. Мы такую строповку не выполняем и фиксируем это в документах на погрузку.

Пятая — отсутствие крана на выгрузке в заявленное время. Машина приходит в окно, прописанное в разрешении, а крана нет, он «будет завтра». Автопоезд с грузом не может просто встать на ночь на городской улице — его надо куда-то поставить, а это снова деньги и перенос ночного окна.

Что мы делаем на рейсе

До выезда проверяем крепление по схеме, фотографируем груз на платформе со всех сторон и отправляем фото заказчику — это точка отсчёта по сохранности. Водитель получает маршрутную карту с отмеченными мостами, путепроводами и местами снижения скорости.

В пути остановки на проверку крепления делаются через первые 50 километров и далее через каждые 200–250 километров. Проверяется натяжение стяжек, состояние подкладок, люфт в опоре роспуска, крепление габаритных огней. Машина прикрытия идёт впереди на участках с ограниченной видимостью и сзади на выездах из города, по согласованной схеме.

На подъезде к объекту за два-три часа водитель связывается с ответственным на площадке: подтверждаем, что кран на месте, пятно стоянки свободно, пропуска готовы. На выгрузке наш человек отвечает за снятие крепления и за то, чтобы стропы завели в проектные точки, а не куда удобнее. После выгрузки подписываем документы, фотографируем балку на подкладках и закрываем рейс.

Если везём серию, после первого рейса корректируем схему: где-то можно подрезать время на проезде, где-то выясняется, что удобнее заходить с другой стороны квартала. На объёме из десяти-двадцати балок такая настройка даёт реальную экономию по срокам.

Частые вопросы

Можно ли перевезти балку 33 метра одной машиной?

Технически можно на прицепе-роспуске, если вес не превышает 45–50 тонн и маршрут без длинных подъёмов и крутых спусков. При весе от 55 тонн мы ставим сцепку с двумя тягачами: вторая машина нужна не столько для тяги, сколько для торможения на спуске.

Сколько времени занимает оформление спецразрешения?

По практике от 5 до 15 рабочих дней внутри одного региона. Если маршрут проходит через несколько регионов и включает мосты, требующие отдельной проверки по весу, срок доходит до двух-трёх недель. Поэтому заявку на серию балок мы начинаем оформлять примерно за месяц до монтажа.

Почему нельзя стропить балку за середину?

Балка рассчитана на работу с опиранием по концам. При подъёме за центр верхний пояс попадает в растяжение, к которому он не предназначен: железобетон даёт трещины, предварительно напряжённая балка может разрушиться, у металлической теряет устойчивость стенка. Точки строповки берём только по паспорту или монтажной схеме.

Нужна ли машина прикрытия и сколько их?

Для автопоезда длиной от 24 метров прикрытие на практике требуется почти всегда, конкретное условие прописывается в разрешении. На трассе обычно достаточно одной машины, на городских участках и выездах ставят две — спереди и сзади, чтобы прикрывать хвост балки при повороте.

Что нужно подготовить на площадке до приезда машины?

Прямой подъезд длиной не меньше 60–70 метров, отсыпанное или заплиточенное пятно стоянки под многоосный трал, кран нужной грузоподъёмности в заявленное время, готовые пропуска и ответственного человека на связи. Также нужны складские подкладки, если балку не ставят сразу в проектное положение.

Можно ли везти несколько балок одним рейсом?

Да, если суммарный вес укладывается в осевые нагрузки платформы и балки одинаковой длины. Две металлические балки по 15 тонн на телескопическом полуприцепе — обычная практика, их кладут рядом или в два яруса через прокладки с индивидуальным креплением каждой. Железобетонные балки по 40 тонн каждым рейсом везут по одной.

С какой скоростью идёт такой автопоезд?

На трассе обычно не выше 60 км/ч, на сложных участках и при проезде мостов 15–20 км/ч, иногда до 5 км/ч по особой схеме. Реальный суточный пробег для сцепки длиной 35 метров — 300–400 километров с учётом ночных окон и остановок на проверку крепления.

Кто отвечает, если балка повреждена при погрузке?

Ответственность разделяется по моменту: пока балка на крюке крана отправителя, за неё отвечает тот, кто поднимает; с момента установки на платформу и крепления — перевозчик. Поэтому мы фотографируем груз до и после погрузки и фиксируем в документах, какой схемой строповки он поднимался.
