Перевозка вышки туры: секции, высота и комплектность

Перевозка вышки туры — это перевозка не одного предмета, а комплекта из 20-60 отдельных деталей. Вышка-тура представляет собой сборно-разборную передвижную строительную вышку: рабочая высота от 2 до 21 метра, собирается из секций-рам размером 2 на 0,7 м, 2 на 1,2 м или 2 на 2 м, вес одной рамы 10-25 кг, вес всего комплекта от 80 до 600 кг в зависимости от высоты. В разобранном виде это компактный груз: комплект на 6 метров умещается в «Газель» вместе с инструментом, комплект на 14-21 метр требует пятитонника, а парк из пяти-десяти вышек под аренду везут фурой.

Главная проблема в этой перевозке не вес и не габарит, а комплектность. Рамы считают легко — они большие и одинаковые. Теряются мелочи: диагональные связи, стыковочные пальцы, шплинты, колёсные опоры, стабилизаторы, подкосы. Потерянная диагональ на 50 рублей останавливает сборку двадцатиметровой вышки на целый день, потому что без неё конструкция не раскрепляется и к работе не допускается. Поэтому приёмка идёт строго по спецификации, по позициям, а не «одна вышка — одна вышка».

Второй момент — укладка. Рамы кладутся плашмя в пачку и стягиваются в единый пакет, настилы едут отдельно, мелочёвка — в закрытой таре со счётом. Если рамы бросить в кузов россыпью, за рейс они погнут друг другу трубы и перекрутят замки; гнутая стойка в вышке-туре — это выбраковка секции целиком, потому что на высоте такую раму ставить нельзя.

Дальше по порядку: из чего состоит комплект, сколько он весит и занимает по объёму, чем возить под конкретную высоту, как грузить и крепить, как считать по спецификации, как организовать доставку к началу смены и вывоз после работ, и как мы возим арендные парки между объектами. У нас свой автопарк и партнёры в регионах, поэтому подача под одну вышку и под партию в десять комплектов решается одинаково быстро.

Что такое вышка-тура и из чего состоит комплект

Вышка-тура — передвижные сборно-разборные подмости на колёсах. От строительных лесов она отличается тем, что не крепится к зданию и переезжает по площадке целиком. От стремянки — тем, что даёт рабочую площадку и допускает высоту до 21 метра. Основа конструкции — одинаковые рамы, которые вставляются друг в друга через стыковочные узлы и раскрепляются диагоналями.

Типоразмеры и высота

• Секция 2 на 0,7 м — узкая, для проходов, лестничных клеток, помещений с плотной расстановкой. Вес рамы 10-14 кг. Высота такой вышки обычно ограничена 6-8 метрами.
• Секция 2 на 1,2 м — самый ходовой размер. Вес рамы 14-19 кг. Собирают до 12-16 метров.
• Секция 2 на 2 м — широкая, под большую рабочую площадку и под максимальную высоту. Вес рамы 18-25 кг, высота до 21 метра.

Рабочая высота считается как высота настила плюс примерно 1,7-1,8 метра — рост работника с вытянутой рукой. То есть вышка «рабочая высота 10 м» имеет настил на отметке около 8,2 м и состоит примерно из четырёх ярусов по 2 метра плюс основание.

Что входит в комплект

Элемент	Назначение	Вес штуки	Сколько в комплекте
Рама (секция)	Несущий каркас яруса	10-25 кг	2 на каждый ярус, 4-20 шт
Настил (щит, флянец)	Рабочая площадка, промежуточные ярусы	12-22 кг	2-6 шт
Диагональная связь	Раскрепление яруса, жёсткость	2-5 кг	2-4 на ярус, 8-40 шт
Горизонтальная связь	Ограждение, фиксация ширины	2-4 кг	4-20 шт
Колёсная опора с тормозом	Передвижение и фиксация	3-7 кг	4 шт
Стабилизатор (аутригер)	Расширение опорной базы	5-10 кг	4 шт от 4 м высоты
Подкос, винтовая опора	Выравнивание по уклону	3-6 кг	4 шт
Пальцы, шплинты, чеки	Соединение рам между ярусами	0,1-0,3 кг	20-80 шт
Лестница, люк настила	Подъём внутри конструкции	5-12 кг	1-4 шт

Итого по весу: комплект на 4 метра — 80-120 кг, на 8 метров — 180-250 кг, на 12 метров — 280-380 кг, на 16-21 метр — 420-600 кг. По объёму в разобранном виде комплект занимает 1-3,5 куба, потому что рамы складываются плашмя очень плотно: пачка из десяти рам 2 на 1,2 м имеет толщину около 25-35 см.

Чем вышка отличается от лесов при перевозке

Рамные леса возят тоннами и считают квадратными метрами фасада, там груз измеряется сотнями элементов и обычно едет фурой. Вышка-тура — это единичный комплект на одну точку работ, её возят поштучно и очень часто срочно: сегодня закончили в одном корпусе, завтра к восьми утра нужна в другом. Поэтому типичная заявка на вышку — это «Газель» на несколько часов с подачей к конкретному времени, а не плановый рейс.

Чем возить вышку-туру

Выбор машины определяется не весом, а длиной рамы и настила. Рама 2 метра ложится в любой кузов, а вот настил часто имеет длину 2 или 3 метра, и трёхметровый щит в короткую «Газель» с кузовом 2,2 м уже не входит.

Что везём	Машина	Вес груза	Объём	Комментарий
Комплект до 8 м	«Газель» 3 м, до 1,5 т	80-250 кг	1-2 куб	Влезает вместе с инструментом и расходниками
Комплект 10-16 м	«Газель» 4-4,2 м или пятитонник	280-450 кг	2-3 куб	Смотрим длину настилов: 3 м требуют удлинённого кузова
Комплект 18-21 м	Пятитонник борт-тент	450-600 кг	3-3,5 куб	Запас по длине и удобная боковая погрузка
3-6 комплектов	Пятитонник или десятитонник	1-3 т	8-20 куб	Перевозка арендного парка между объектами
8-20 комплектов	Фура-тент 13,6 м	3-9 т	25-60 куб	Сезонная переброска парка, вывоз со склада

Тоннаж при перевозке вышек почти никогда не критичен: даже двадцать комплектов по 400 кг — это 8 тонн, то есть фура загружена наполовину. Критичны длина и количество позиций. Поэтому на погрузке мы всегда уточняем длину настилов и наличие нестандартных элементов вроде консольных площадок и удлинённых стабилизаторов.

Когда нужна боковая или верхняя загрузка

Пачка из двадцати рам весит 300-500 кг и руками в фургон через задние двери заносится тяжело. На складах проката вышки обычно подают погрузчиком паллетами или связками, и тогда удобнее бортовая машина с тентом на каркасе либо шторный полуприцеп: открыли борт, завели вилами, поставили. Для разовой доставки одного комплекта на объект хватает двух человек и десяти минут — рамы носят по одной-две.

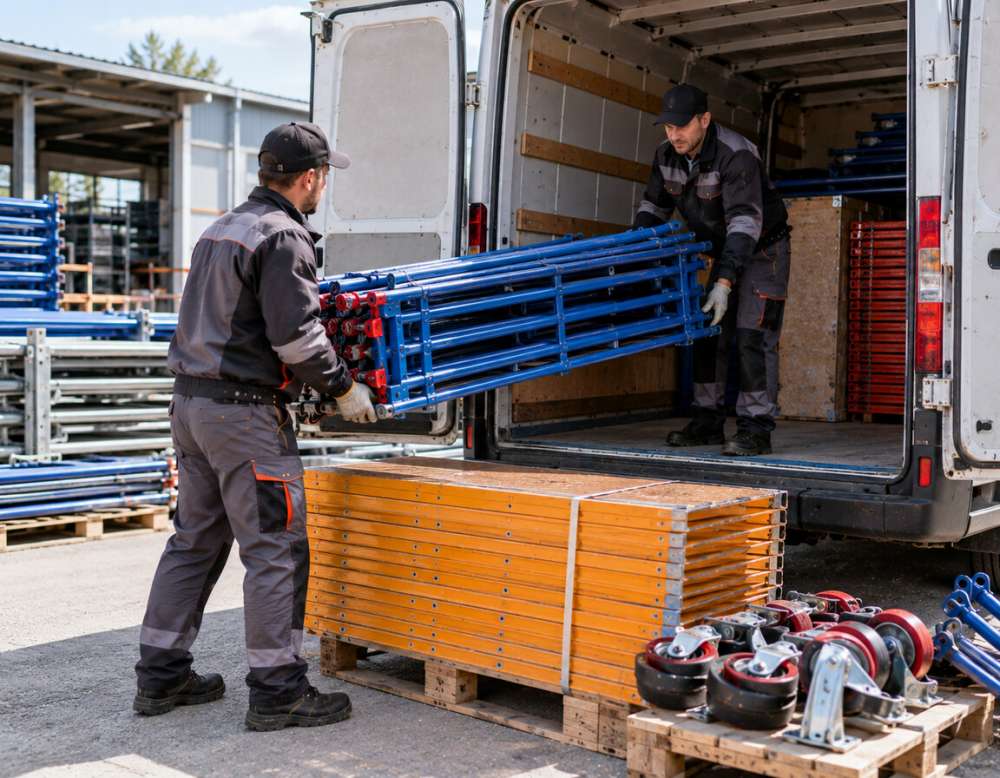

Как грузить: пачка рам, настилы и мелочёвка

Рамы

Рамы укладываются плашмя, в пачку, одна на другую, строго в одной ориентации — все стыковочные штыри в одну сторону. Так рамы ложатся плотно, трубы ложатся на трубы, пачка получается низкой и устойчивой. Дальше пачку стягивают: ремень с трещоткой или такелажная стяжка в двух местах по длине, через деревянную прокладку, чтобы не замять трубу. Пачка из 10-20 рам превращается в один жёсткий блок, который не ходит по кузову и не бьёт себя сам.

Чего делать нельзя:

• Ставить рамы на ребро россыпью. Они падают при первом торможении, гнут стойки и замки.
• Складывать рамы разнонаправленно, штырь к штырю. Пачка получается рыхлой и высокой, штыри продавливают соседние трубы.
• Класть сверху на пачку тяжёлое — настилы с металлической рамой, ящик с пальцами, бухту кабеля. Трубы вышки тонкостенные, вмятина на стойке — повод снять секцию с эксплуатации.
• Везти без стяжки «тут недалеко». Большая часть погнутых рам приходится именно на короткие городские рейсы.

Настилы

Настилы едут отдельным пакетом, тоже плашмя и тоже стянутыми. Щит — это, как правило, фанера или сталь в алюминиевой или стальной обвязке с откидным люком. Уязвимые места — люк, его петли и крючья зацепления. Поэтому:

• Настилы кладём люками в одну сторону, крючьями вверх либо вниз, но одинаково у всех щитов.
• Между щитами при межгороде прокладываем картон или ветошь: фанера трётся и обдирается.
• Настилы не кладём на дно под пачку рам — вес рам продавит фанеру в пролёте между обвязкой.
• Если щит один-два, проще положить их сверху пачки рам и прихватить тем же ремнём.

Диагонали, связи и крепёж — главный источник потерь

Диагонали — это трубки длиной 1,5-3 м с замками на концах. В кузове они выглядят как мусор и ведут себя соответственно: закатываются под пачку, вываливаются при открытии борта, остаются на объекте в траве. Решение одно — собирать их в связку и считать.

1. Диагонали и горизонтали связываются в пучок стяжками или ремнём, по 8-10 штук, и к пучку прикрепляется бирка с количеством.
2. Пальцы, шплинты, чеки, болты — только в закрытую тару: ведро с крышкой, ящик, мешок с биркой. Счёт по штукам, цифра пишется на бирке и в накладной.
3. Колёса и стабилизаторы — отдельным местом, они крупные и считаются глазами.
4. Всё, что мельче полуметра, в кузов отдельно не кладётся вообще. Только в таре.

По нашему опыту, именно такая дисциплина убирает 90 процентов проблем. Комплектность вышки важнее аккуратности: погнутую раму видно сразу и её заменят, а недостача четырёх пальцев вскрывается только на объекте, когда бригада уже стоит на высоте и ждёт.

Крепление в кузове

• Пачка рам ставится вплотную к переднему борту, плашмя, и крепится двумя поперечными ремнями к пола-петлям.
• Под ремни на углах пачки ставятся уголки-протекторы либо деревянные бруски — трещотка на голой трубе проминает металл.
• Связки диагоналей укладываются сбоку вдоль борта и прихватываются отдельно, чтобы не раскатились.
• Тара с крепежом ставится в угол и притягивается, чтобы ведро не опрокинулось: рассыпанные пальцы по кузову собираются потом полчаса.
• Пустоты расклиниваются. Вышка — груз лёгкий, и при полупустом кузове он особенно склонен ездить.

Комплектность и приёмка по спецификации

Это ключевой раздел. Вышка-тура принимается и сдаётся по спецификации, по позициям, с подписью обеих сторон. Формулировка «принял одну вышку 12 м» не значит ничего: вышка на 12 метров — это примерно 10 рам, 2-3 настила, 20-24 диагонали, 10-12 горизонталей, 4 колеса, 4 стабилизатора и 40-50 пальцев со шплинтами. Недостача любой строки делает комплект неработоспособным.

Как выглядит правильная приёмка

1. У отправителя берём спецификацию комплекта — обычно это паспорт изделия или складская карточка проката, где перечислены все позиции с количеством.
2. На погрузке считаем по каждой строке и расписываемся. Расхождение фиксируем сразу, до отъезда, а не по факту приезда.
3. Фотографируем пачку рам, связки диагоналей и тару с крепежом с биркой — это снимает большинство споров.
4. На выгрузке считаем тот же список в присутствии принимающего. Крепёж пересчитываем, не доверяя бирке: если ведро ехало открытым, часть ушла в кузов.
5. Подписанная спецификация с обеих сторон — закрытый вопрос по комплектности.

Что теряется чаще всего

• Диагональные связи — лидер потерь. Мелкие, похожи между собой, легко остаются на объекте.
• Пальцы и шплинты — второе место. Без них ярусы не фиксируются.
• Стабилизаторы — их часто снимают на объекте, кладут в сторону и забывают при погрузке.
• Люк настила — крышка люка иногда отдельная деталь и уезжает отдельно от щита.
• Тормозные колёса — при спешной разборке колёса остаются привинченными к основанию, которое забыли забрать.

Что проверяем по состоянию

Помимо счёта, при приёмке смотрим техническое состояние — это важно, потому что вышка относится к средствам подмащивания, и деформированный элемент на высоте недопустим:

• Прямизна стоек рам: вмятина, прогиб, следы сварки-ремонта.
• Целостность замков диагоналей — флажок должен защёлкиваться.
• Резьба и ход винтовых опор, подкосов.
• Вращение и фиксация колёс, работа тормоза.
• Целостность фанеры настила, отсутствие расслоения и продавленных мест.

Сценарии перевозки вышек-тур

Доставка на объект к началу смены

Самый частый заказ. Бригада выходит в 8 утра, вышка должна стоять на площадке к 7:30-8:00. Мы согласуем время подачи с запасом на пропуск и на подъезд: на крупных стройках и на промышленных площадках въезд по заявке, и машина без пропуска простоит на КПП полчаса-час. Если объект внутри здания — торговый центр, цех, склад — уточняем ширину дверей и наличие грузового лифта: пачку рам весом 300 кг в лифт грузоподъёмностью 500 кг заносят в два захода, а по лестнице две рамы за раз.

Вывоз после окончания работ

Обратный рейс почти всегда хуже прямого: вышку разбирают в спешке, детали лежат по всей площадке, мелочь теряется. Чтобы это не превращалось в проблему, мы просим подготовить комплект к приезду машины — сложить рамы в пачку, собрать диагонали, ссыпать крепёж в ведро. Если подготовки нет, водитель грузит как есть, и тогда в накладной пишется фактическое количество по факту погрузки, а не по спецификации выдачи. Разницу закрывает уже заказчик с бригадой.

Перевозка арендного парка между объектами

Прокатные компании гоняют вышки постоянно: сегодня десять комплектов ушли на жилой комплекс, через месяц их забирают и перебрасывают на школу. Тут важны три вещи: машина под объём и длину, маркировка комплектов (чтобы на объект приехала вышка с тем же инвентарным номером, что в договоре) и точный счёт по каждой единице. Партию в 5-10 комплектов возим пятитонником или десятитонником, парк больше — фурой. Поскольку вышки часто едут вместе с другим прокатным инвентарём — стойками, бетономешалками, вибротрамбовками, генераторами — мы комбинируем это в один рейс в рамках перевозки строительной техники, собирая смешанную загрузку так, чтобы тяжёлое стояло внизу, а пачки рам — сверху и отдельно.

Вышка в составе общей поставки на стройку

Часто вышку-туру везут не саму по себе, а вместе с материалами: гипсокартон, профиль, смеси, грунтовка, инструмент. Это нормальная смешанная заявка, и она даже удобнее — вышка лёгкая, занимает мало места и отлично ложится сверху паллет. Такие комбинированные рейсы мы планируем в рамках перевозки строительных материалов: один автомобиль вместо двух, одна подача, один пропуск на объект. Единственное условие — пачка рам не должна оказаться под мешками смесей.

Межгород и регионы

Отправка одного-двух комплектов в другой город отдельной машиной редко оправдана: 400 кг и 3 куба — это типичный сборный груз. Вышку в сборной отправке возим в стянутой пачке с жёсткой биркой и обязательно с закрытой тарой под крепёж, потому что в сборке груз перегружается на терминалах, и россыпь мелочи гарантированно потеряется. Для парка от 5 комплектов и для срочных сроков берём отдельную машину.

Что уточнить при заказе перевозки

• Рабочая высота вышки и типоразмер секции: 0,7, 1,2 или 2 метра по ширине.
• Количество комплектов.
• Длина настилов — 2 или 3 метра. От этого зависит, нужна ли «Газель» удлинённая.
• Есть ли спецификация или паспорт комплекта, по которому считать.
• Разобрана ли вышка на момент подачи машины или её ещё предстоит разбирать.
• Адреса и условия: склад с погрузчиком или площадка, въезд по пропуску, этаж, лифт.
• Время подачи и к какому часу вышка должна быть на объекте.
• Нужны ли грузчики или бригада разгружает своими силами.

По этим вопросам мы подбираем машину, закладываем время на погрузку с пересчётом по позициям и называем фиксированную стоимость. У нас свой автопарк и партнёры в регионах — и под один комплект «Газелью» по городу, и под фуру с парком вышек на межгород.

Частые вопросы

В какую машину входит вышка-тура?

Комплект до 8 метров весит 80-250 кг и занимает 1-2 куба — это «Газель» с кузовом 3 метра, причём вместе с инструментом. Комплект на 18-21 метр весит 450-600 кг, занимает до 3,5 куба и едет пятитонником. Решает не вес, а длина настилов: щит 3 метра в короткий кузов 2,2 метра не помещается.

Сколько весит вышка-тура в сборе и в разборе?

Вес комплекта от 80 до 600 кг в зависимости от высоты: 4 метра — 80-120 кг, 8 метров — 180-250 кг, 12 метров — 280-380 кг, 16-21 метр — 420-600 кг. Отдельная рама весит 10-25 кг, настил 12-22 кг, диагональ 2-5 кг. В разобранном виде комплект занимает 1-3,5 куба.

Нужно ли разбирать вышку перед перевозкой?

Да, вышка-тура перевозится только в разобранном виде, посекционно. Это сборно-разборная конструкция, собранная вышка не рассчитана на транспортную нагрузку и не проходит по габаритам. Разборка комплекта на 10-12 метров занимает у двух человек 30-50 минут, сборка на объекте примерно столько же.

Как не потерять детали при перевозке?

Рамы складываются плашмя в пачку и стягиваются ремнём в один блок. Диагонали и горизонтали связываются в пучки по 8-10 штук с биркой и количеством. Пальцы, шплинты и чеки едут только в закрытой таре — в ведре с крышкой или в ящике, со счётом по штукам. Россыпью в кузов мелочь не кладётся никогда.

Что чаще всего теряется в дороге?

Диагональные связи и стыковочные пальцы со шплинтами — на них приходится большая часть недостач. Реже теряются стабилизаторы, крышки люков настила и колёсные опоры, оставшиеся привинченными к забытому основанию. Недостача одной диагонали останавливает сборку: раскрепить ярус без неё нельзя.

Как принимается груз?

По спецификации, построчно, с подписью обеих сторон на погрузке и на выгрузке. Запись «принял одну вышку 12 м» юридически и практически пуста: комплект на 12 метров — это около 10 рам, 2-3 настила, 20-24 диагонали, 4 колеса, 4 стабилизатора и 40-50 пальцев. Считать надо каждую позицию.

Можно ли везти вышку вместе с другими материалами?

Да, и это частый вариант: вышка лёгкая и занимает мало места, поэтому хорошо ложится сверху паллет с материалами и инструментом. Одно жёсткое условие — пачка рам не должна оказаться под тяжёлым грузом: трубы тонкостенные, вмятина на стойке означает выбраковку секции.

Сколько комплектов входит в фуру?

В фуру-тент 13,6 метра помещается 8-20 комплектов — это 3-9 тонн и 25-60 кубов, то есть машина загружена примерно наполовину по тоннажу. Такой объём обычно возят прокатные компании при сезонной переброске парка между объектами или при вывозе со склада.
