Перевозка блочного теплового пункта (ИТП)

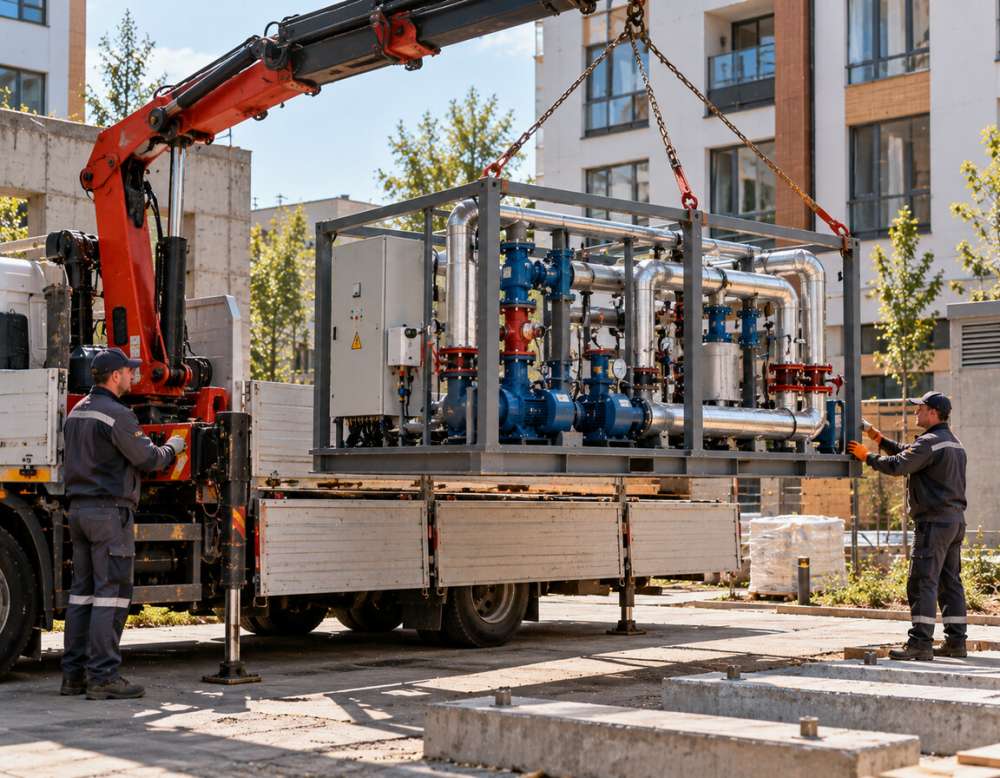

Блочный тепловой пункт приезжает на объект уже собранным: на общей сварной раме стоят теплообменники, насосные группы, запорная арматура, грязевики, расширительный бак, щит автоматики и приборы КИП, всё обвязано трубопроводами и опрессовано на заводе. Монтажникам остаётся поставить блок на фундамент и подключить четыре-шесть фланцев. Весит такой блок от 1,5 тонны для квартальной схемы на небольшой дом до 10–12 тонн для производственного объекта с несколькими контурами и дублированием насосов. Мы везём ИТП и на бортовых полуприцепах, и манипулятором, и затаскиваем их в подвал по месту.

Отличие такого груза от обычного оборудования — в том, что он собран и настроен. Если на перевозке повело раму или оторвало кронштейн, объект теряет не стоимость одной детали, а неделю на переобвязку и повторную опрессовку. Поэтому для ИТП критичны две вещи: правильная строповка по штатным петлям с учётом смещённого центра тяжести и жёсткое крепление на платформе так, чтобы рама не играла и не несла нагрузку через приборы.

Второе узкое место — финишный такелаж. Тепловой пункт почти всегда ставится в подвал, в техподполье или в пристройку, то есть груз весом 3–8 тонн нужно завести через проём 1,5–2 м, протащить по коридору и поставить точно на раму или на фундаментную подушку. Мы разбираем это до подачи машины: по размерам блока и проёмов сразу видно, заходит он целиком или его надо везти секциями.

Что такое БТП и ИТП в заводской сборке

Индивидуальный тепловой пункт — это узел, который принимает теплоноситель из тепловой сети и готовит из него тепло и горячую воду для конкретного здания. Блочный тепловой пункт (БТП) — тот же узел, но полностью собранный в заводских условиях на жёсткой раме и привезённый на объект одним или несколькими модулями. По сути это заводская готовность вместо сборки по месту.

Внутри блока обычно пластинчатые теплообменники на отопление и на ГВС, две-три насосные группы с частотным регулированием, регулирующие клапаны с электроприводами, фильтры-грязевики, баки, манометры и термометры, расходомеры, датчики давления и температуры, щит автоматики с контроллером. Отдельно считается узел учёта тепла — иногда он идёт в составе блока, иногда отдельным местом.

Для перевозки важно, что всё это стоит на рамe-основании из швеллера или профильной трубы со строповочными петлями. Рама — единственная часть, которая рассчитана на подъём и на транспортные нагрузки. Остальное — трубы, корпуса насосов, приборы — несущими не являются, и любая попытка подцепить блок за трубопровод или за патрубок теплообменника заканчивается деформацией обвязки.

Типоразмеры и ориентиры по весу

Тип блока	Тепловая мощность	Масса	Габарит Д×Ш×В, м	Чем везём
ИТП на жилой дом, одноконтурный	До 0,3 МВт	1,5–2,5 т	2,0×1,2×1,9	Манипулятор 10 т
ИТП отопление + ГВС	0,3–0,8 МВт	2,5–4,5 т	3,0×1,6×2,1	Манипулятор, борт 10 т
БТП квартальный, два контура	0,8–2 МВт	5–8 т	4,5×2,0×2,3	Бортовой полуприцеп
БТП производственный, с дублированием	2–5 МВт	8–12 т	6,0×2,4×2,5	Полуприцеп или трал
Блочно-модульная котельная в контейнере	0,5–3 МВт	8–20 т	6,0–12,0×2,5×2,9	Трал, низкорамник

Эти цифры — ориентир для первичного подбора машины. Точную массу и габарит мы всегда берём из опросного листа или из паспорта блока: разброс внутри одной мощности большой, потому что зависит от схемы, от числа насосов и от того, идёт ли блок с баками и с узлом учёта.

Высота блока и ограничения по мостам

Тепловой пункт — груз, у которого высота важнее веса. Блок высотой 2,3–2,5 м на бортовом полуприцепе с уровнем пола 1,35–1,45 м даёт по общей высоте 3,7–3,95 м, то есть мы остаёмся в пределах 4 м и едем обычным маршрутом. Блок высотой 2,7 м на том же полуприцепе — это уже 4,1–4,15 м, и такой рейс требует низкорамника либо отдельного согласования маршрута.

Поэтому первый вопрос, который мы задаём по ИТП, — не «сколько тонн», а «какая высота по самой верхней точке». И не по раме, а именно по верхней точке: часто поверх блока выступают расширительный бак, воздухоотводчики, кронштейн щита или трубная петля, которые добавляют 15–30 см к паспортной высоте. Если верхняя точка — съёмный элемент, его проще демонтировать и уложить рядом на платформе, чем менять тип трала.

На маршруте нас ограничивают путепроводы, железнодорожные переезды с контактной сетью, арки въезда на территорию, навесы над КПП, троллейбусные и трамвайные линии в городе. Последние 500 метров до объекта по этому параметру опаснее всей трассы: во дворы жилых домов часто ведёт арка 3,2–3,5 м, и блок, спокойно приехавший из другого региона, не может въехать на свою площадку. Мы просим заранее сказать про въездную арку и, если она низкая, выгружаем блок у арки и затаскиваем его дальше такелажем.

• До 4,0 м общей высоты — обычный маршрут, бортовой полуприцеп.
• 4,0–4,5 м — низкорамная платформа с полом 0,85–1,1 м, проверка путепроводов.
• Свыше 4,5 м — либо разборка блока, либо отдельно проработанный маршрут с объездами.
• Ширина свыше 2,55 м — груз выходит за габарит, нужна проработка маршрута и сопровождение по ситуации.

Строповка, центр тяжести и защита приборов

Подъём блока — самый ответственный момент. Здесь ошибки стоят дороже всего остального в перевозке.

Строповочные петли и схема подъёма

На раме завод делает четыре, иногда шесть строповочных петель или проушин. Поднимать блок нужно за все предусмотренные точки одновременно, в четыре ветви, с углом между ветвями не более 60°: при большем угле резко растёт горизонтальная составляющая и рама начинает сжиматься. Если ветви короткие и угол выходит большим, берём траверсу — она даёт вертикальные ветви и снимает нагрузку с рамы.

Центр тяжести у ИТП почти никогда не в геометрическом центре. Насосные группы с электродвигателями и пластинчатые теплообменники сосредоточены с одной стороны, щит автоматики — с другой, а баки могут быть вынесены к торцу. Из-за этого при подъёме на равных ветвях блок кренится на 10–15°, а стоящая в нём арматура получает нагрузку, на которую не рассчитана. Решение простое: пробный подъём на 20–30 см, оценка крена, подрегулировка длины ветвей талрепами и только потом подъём на высоту.

Если паспорт указывает положение центра тяжести — мы ориентируемся на него, если нет — определяем по пробному подъёму. Поднимать блок за трубопроводы, за рым-болты насосов, за патрубки теплообменника и за каркас щита нельзя ни при каких условиях: это не несущие элементы.

Защита КИП, насосов и теплообменника

Приборы КИП — манометры, термометры, датчики давления, расходомеры — выступают из обвязки и ломаются первыми. Перед перевозкой мы просим снять манометры и термометры с гильз и упаковать их отдельно, подписав место установки, либо закрыть их фанерными щитками, закреплёнными на раме. Импульсные трубки гнутся от любого касания, их стягиваем к раме.

Насосы фиксируем от проворота и подкладываем под корпус опоры, если они на длинных патрубках. Электроприводы регулирующих клапанов и контроллер в щите защищаем плёнкой и фанерой: вода и дорожная грязь для них опаснее удара. Пластинчатый теплообменник чувствителен к боковым нагрузкам на пакет — его закрываем щитом со стороны борта и никогда не используем как точку опоры или крепления ремня.

Остатки воды в системе после опрессовки надо сливать, особенно при перевозке в минус. Замёрзшая вода в теплообменнике или в корпусе насоса рвёт их изнутри, и обнаруживается это только на пусконаладке. Мы отдельно уточняем этот пункт при зимних рейсах и просим подтверждение, что система продута.

Чем везём: борт, манипулятор, трал

У нас свой автопарк и партнёры в регионах, поэтому под один тепловой пункт обычно собираем схему «одна машина на трассу, вторая на такелаж», если на объекте тесно.

Масса и высота блока	Машина	Погрузка и выгрузка	Когда выбираем
До 3 т, высота до 2,2 м	Манипулятор 10 т, стрела 7 т	Краном за петли	Выгрузка без техники на объекте
3–8 т, высота до 2,5 м	Бортовой полуприцеп 20 т	Краном или погрузчиком	Межгород, есть техника на точках
8–12 т, высота до 2,5 м	Полуприцеп, разгрузка краном 25 т	Автокран по заявке	Производственные БТП
Любая масса, высота свыше 2,6 м	Низкорамный трал	Краном, иногда двумя	Высокие блоки и котельные
Модульная котельная 6–12 м	Трал, низкорамник	Кран 25–50 т или два крана	Контейнерный модуль в сборе

Манипулятор удобен тем, что это одна машина и один подрядчик: он привёз и он же снял. Ограничение — грузоподъёмность крана на вылете. Кран 7–10 тонно-метров на вылете 5 м берёт уже не 7 тонн, а 1,5–2, поэтому для блока 5 тонн, который нужно поставить в 6 м от машины, манипулятора не хватит и нужен автокран. Мы считаем это по вылету заранее, а не на площадке.

Бортовой полуприцеп дешевле на длинном плече и берёт блок целиком вместе с запчастями, баками и узлом учёта в одном рейсе. Низкорамник берём только когда без него нельзя по высоте: он дороже, медленнее и требовательнее к подъездам.

Заезд во двор и спуск в подвал

Это та часть работы, из-за которой срываются графики. Блок приехал, а поставить его на место нечем или некуда.

Что замеряем до подачи машины

1. Въездная арка или ворота: ширина и высота в самой низкой точке.
2. Двор: есть ли площадка 10×6 м под опоры крана, нет ли над ней ЛЭП, веток и балконов.
3. Проём в помещение ИТП: ширина, высота, наличие порога и ступеней.
4. Путь внутри: ширина коридора, повороты, высота потолка, несущая способность пола и перекрытия.
5. Фундамент: готов ли, выставлен ли по уровню, совпадают ли отверстия с рамой блока.
6. Наличие люка или монтажного проёма в подвал, если спуск предусмотрен проектом.

Практика такая: блок 3,0×1,6×2,1 м не заходит в проём 1,2 м никаким способом, и если проектом не предусмотрен монтажный проём, блок приходится заказывать секциями по 1–1,1 м шириной с обвязкой по месту. Это надо выяснить до изготовления, а не после доставки. Если проём достаточный, блок заводят на такелажных тележках или на катках по уложенным швеллерам, тянут лебёдкой или рычажными талями, на поворотах переставляя тележки.

Спуск в подвал через монтажный проём делаем краном с перестановкой на тележки внизу, если позволяет высота зацепа и есть свободный габарит по проёму — обычно нужен запас 10–15 см по каждой стороне. Для тяжёлых блоков в стеснённых подвалах применяем гидравлические домкраты и перекатку по стальным трубам: медленно, зато без рисков для рамы. Такелаж на место — отдельная работа, её объём мы оцениваем по фото и замерам, потому что по описанию «там просторно» планировать нельзя.

Требования к площадке и ко времени

• Подъезд шириной не менее 3,5 м, твёрдое покрытие под опоры крана, уклон не круче 8%.
• Свободная высота над местом подъёма 8–12 м для манипулятора, больше — для автокрана.
• Согласованное время заезда, если это территория предприятия, школа, больница или двор с ограждением.
• Представитель заказчика на выгрузке: он показывает точку установки и принимает блок.
• Готовый фундамент или хотя бы подготовленная площадка — иначе блок придётся ставить дважды.

Крепление на платформе

Блок ставим на платформу рамой на брус 100×100 или 150×150 мм в два-три ряда, под брус — резина против проскальзывания. Ряды бруса располагаем под поперечинами рамы, а не под пустым пролётом: иначе рама провисает и обвязка получает изгибающую нагрузку всю дорогу.

Крепим стяжными ремнями с рабочей нагрузкой 2,5–5 тонн либо цепями с талрепами для блоков свыше 8 тонн. На блок 3–5 тонн идёт минимум четыре ремня крест-накрест плюс два на продольную фиксацию, на блок 8–12 тонн — шесть-восемь точек. Ремни заводим только за раму и штатные проушины. Через трубопроводы, корпуса насосов, пакет теплообменника, щит и кабельные трассы ремень не кидаем никогда.

Боковое смещение блокируем деревянными упорами, прибитыми к брусу, либо распорками в борта. Сверху блок закрываем тентом или плёнкой: щит автоматики, электроприводы и клеммные соединения должны приехать сухими. Если блок идёт без обрешётки, по бортам со стороны приборов ставим фанерные щиты. Снятые элементы — манометры, термометры, бак, кронштейны, узел учёта — везём в ящике с подписью и пересчитываем на приёмке.

Блочно-модульная котельная как отдельный случай

Модульная котельная в утеплённом корпусе — это уже не блок на раме, а готовое здание весом 8–20 тонн и длиной 6–12 м. По перевозке это другой класс задачи: груз практически всегда негабаритный по высоте (2,8–3,2 м по корпусу, с дымовыми трубами — выше, трубы везут отдельно), иногда и по ширине.

Такой модуль везём низкорамным тралом, выгружаем краном 25–50 тонн за четыре штатных монтажных узла в углах корпуса или за закладные в раме основания. Поднимать модуль за кровлю, за обшивку и за дверные проёмы нельзя. Дымовые трубы, газовый ввод, наружные трапы и ограждения снимаются и едут отдельным местом на той же платформе.

Подготовка площадки для котельной серьёзнее, чем для ИТП: нужен готовый фундамент или плита по уровню, подъезд для трала и крана с твёрдым покрытием, свободная зона вокруг для вылета стрелы. Крановую работу планируем на конкретный час, потому что кран и трал ждут друг друга, и каждый час ожидания оплачивается. Мы согласуем окно заранее и подаём машины так, чтобы они встретились на площадке, а не стояли по очереди.

Если котельная состоит из двух-трёх модулей, они едут отдельными рейсами и собираются на месте — порядок подачи согласуем с монтажниками, потому что первым должен приехать тот модуль, который ставится дальше от въезда.

Сроки, расчёт стоимости и приёмка по акту

Стоимость перевозки ИТП считаем по заявке. Основные факторы: тип машины (манипулятор, борт, трал), плечо в километрах, масса и высота блока, нужен ли автокран на выгрузке и нужен ли такелаж на место. Логика расчёта обычно такая: за рейс для города и области, за километр для межгорода, крановая работа и такелаж — отдельными позициями по времени. Минимальный заказ по манипулятору считается от нескольких часов работы.

Этап	Срок	Что нужно от заказчика
Расчёт и подбор машины	В день заявки	Масса, габарит по верхней точке, адреса, фото подъездов
Подача манипулятора или борта	1–2 суток	Подтверждение даты и времени погрузки
Подача трала под высокий блок	2–4 суток	Точная высота, проработка маршрута
Плечо 300–700 км	1–2 суток в пути	Доступ на объект в рабочее время
Плечо 1 500–2 500 км	4–7 суток в пути	Контакт принимающего на выгрузке
Выгрузка и такелаж на место	От 2 часов до смены	Готовый фундамент, свободный путь, представитель

Приёмку блока делаем по акту на площадке, до того как машина уедет. Порядок такой: осмотреть раму на отсутствие деформаций и трещин в сварке, проверить вертикальность и геометрию обвязки, пересчитать снятые элементы по описи, осмотреть приборы КИП, щит автоматики, электроприводы клапанов и патрубки теплообменника, убедиться, что изоляция и покраска не нарушены. Все замечания фиксируем в транспортных документах сразу, при водителе, с фотографиями.

Отдельно советуем посмотреть низ рамы, пока блок висит на стропах: следы продавливания бруса, погнутые поперечины и сорванная краска видны именно снизу, а после установки на фундамент туда уже не заглянуть. Если блок принимается в подвале после такелажа, осмотр делаем до снятия стропов и до подключения.

Типичные ошибки и что нужно от вас для расчёта

• Указали вес без обвязки и баков. Разница между 4 и 7 тоннами означает другой кран и другой тариф.
• Померили высоту по раме, а не по верхней точке. Бак и воздухоотводчики добавляют 15–30 см и выводят рейс за 4 м.
• Забыли про въездную арку. Блок приехал из другого региона и не может попасть в свой двор.
• Проём в помещение уже блока. Если монтажный проём не предусмотрен, блок надо заказывать секциями — и выясняться это должно до изготовления.
• Строповка за трубопроводы. Обвязка не несущая; подъём за трубу — это деформация и повторная опрессовка.
• Не слили воду после опрессовки перед зимним рейсом. Разрыв теплообменника или корпуса насоса обнаружится на пусконаладке.
• Фундамент не готов. Блок ставят на землю, потом поднимают заново — вторая крановая работа за ваш счёт.
• Кран и трал не согласованы по времени. Обе машины стоят и ждут друг друга, простой оплачивается.

Чтобы мы назвали машину, срок и стоимость, нужны: масса блока в сборе, габарит с высотой по верхней точке, адреса погрузки и выгрузки, фото или описание подъезда и въездной арки, размеры проёма и путь до места установки, наличие техники и готового фундамента на объекте. С этими данными расчёт делаем в день обращения, а схему выгрузки и такелажа согласуем до подачи машины.

Частые вопросы

Сколько весит блочный тепловой пункт и чем его везут?

ИТП на жилой дом весит 1,5–2,5 тонны и едет манипулятором, блок с отоплением и ГВС — 2,5–4,5 тонны, квартальный БТП — 5–8 тонн, производственный с дублированием насосов — 8–12 тонн. До 2,5 м высоты блок везут бортовым полуприцепом, выше — низкорамным тралом. Машину подбираем по массе и по высоте по верхней точке.

Почему вы спрашиваете высоту блока раньше, чем вес?

Потому что по весу подойдёт почти любая платформа, а по высоте — нет. Блок 2,5 м на обычном полуприцепе даёт около 3,9 м общей высоты и едет без ограничений, блок 2,7 м — уже свыше 4 м, и нужен низкорамник или другой маршрут. Высоту считаем по самой верхней точке, включая бак и воздухоотводчики.

Как правильно поднимать ИТП?

Только за штатные строповочные петли на раме, всеми предусмотренными точками одновременно, с углом между ветвями не более 60°, при необходимости через траверсу. Центр тяжести у блока смещён к насосам и теплообменникам, поэтому делаем пробный подъём на 20–30 см и подрегулируем длину ветвей. За трубопроводы и патрубки поднимать нельзя.

Нужно ли снимать манометры и термометры?

Лучше снять и упаковать отдельно, подписав места установки: выступающие приборы ломаются первыми. Если снять нельзя, закрываем их фанерными щитками на раме, а импульсные трубки стягиваем к раме, чтобы не гнулись. Щит автоматики и электроприводы клапанов закрываем плёнкой и фанерой от воды и грязи.

Блок не проходит в проём помещения. Что делать?

Если монтажный проём проектом не предусмотрен и блок шире двери, его заказывают секциями шириной 1–1,1 м с обвязкой по месту — это надо решать до изготовления. Когда проём достаточный, заводим блок на такелажных тележках или на катках по уложенным швеллерам, тянем лебёдкой или талями, на поворотах переставляя тележки.

Вы спустите тепловой пункт в подвал и поставите на фундамент?

Да, такелаж на место — это отдельная работа, и мы её делаем. Спуск через монтажный проём идёт краном с перестановкой на тележки внизу, в тесных подвалах перекатываем на гидравлических домкратах по стальным трубам. Нужны замеры проёма и пути, запас 10–15 см по сторонам и готовый фундамент по уровню.

Чем перевозка блочно-модульной котельной отличается от перевозки ИТП?

Это по сути готовое здание 6–12 м длиной и массой 8–20 тонн, почти всегда негабаритное по высоте. Везём низкорамным тралом, снимаем краном 25–50 тонн за монтажные узлы корпуса или закладные рамы. Дымовые трубы, трапы и ограждения едут отдельными местами, а кран и трал согласуем на один час на площадке.

Как принимать блок на объекте?

По акту, до того как машина уедет: осмотреть раму на деформации и трещины сварки, проверить геометрию обвязки, пересчитать снятые элементы по описи, осмотреть приборы КИП, щит, электроприводы и патрубки теплообменника. Низ рамы удобнее смотреть, пока блок висит на стропах. Замечания фиксируйте в транспортных документах сразу, с фото.
