Перевозка траншеекопателя и грунтореза

Траншеекопатель — машина узкого применения, которую возят часто и обычно срочно. Прокладку кабеля, водопровода, дренажа или газопровода ведут участками, и грунторез нужен то на одном плече трассы, то на другом, в 40 или в 400 км от предыдущей точки. Между этими точками он едет на машине, потому что своим ходом цепной экскаватор проходит 3–8 км/ч и убивает ходовую на асфальте.

Мы занимаемся перевозкой траншеекопателей и грунторезов всех типов: от навесного грунтореза на трактор весом 300–600 кг до самоходной цепной машины на 12–15 тонн. Разброс по весу в сорок раз, поэтому и машины под них разные — от бортового автомобиля до трала с аппарелями. Главное, что объединяет все эти рейсы: рабочий орган — цепь или ротор с зубьями — выступает за габарит, цепляется и ломается, а трасса прокладки коммуникаций редко стоит у асфальта.

Ниже разбираем по порядку: какие бывают траншеекопатели и чем они отличаются по логистике, как подбираем машину по весу, что делаем с цепью, ротором и зубьями, как грузим на трал по аппарелям и какой уклон допустим, когда выгоднее перегон своим ходом, и как вывозить машину с трассы по грунтовым подъездам.

Какие траншеекопатели приходится везти

От типа машины зависит почти всё: платформа, способ погрузки, подготовка рабочего органа и время на объекте.

Навесной грунторез на трактор

Самая лёгкая категория: навеска на трёхточку МТЗ или на мини-погрузчик, вес 300–900 кг, глубина резания 0,6–1,5 м, ширина ножа 120–250 мм. Везут его отдельно от трактора, на бортовой платформе или в кузове тентованной машины. Грузится погрузчиком, манипулятором или краном за заводские петли. Отдельная сложность — навесной грунторез неустойчив: без рамы он норовит завалиться, и его надо ставить на подкладки и раскреплять в четырёх точках.

Мини-траншеекопатели

Самоходные машины с ведением оператором с рукоятей или с площадки, вес 600–2500 кг, глубина 0,6–1,2 м. Колёсные или на гусеничной ленте. Это самый массовый тип на городских работах: прокладка кабеля связи, дренаж, полив на участках. По логистике — обычный груз для бортового автомобиля с крановой установкой или для прицепа-платформы.

Самоходные цепные машины

Классический цепной траншеекопатель: вес 3–15 т, глубина 1,2–2,5 м, ширина траншеи 150–600 мм. Бывают на колёсах и на гусеницах. Рабочий орган — цепь с режущими зубьями на стреле, которая в транспортном положении поднимается, но всё равно даёт длину и высоту. На машине 10–15 т цепь с кронштейном выносится за задний габарит на 1–2,5 м.

Роторные грунторезы и бароцепные машины

Ротор диаметром 0,8–2 м с зубьями по периметру, режет узкую щель в плотном грунте и в мёрзлом слое. Вес машины 5–15 т. Ротор — самый уязвимый и самый травмоопасный рабочий орган: зубья выступают, заточены и легко сминаются при ударе о аппарель или о борт.

Тип машины	Вес	Рабочий орган	Как грузим
Навесной грунторез	300–900 кг	Цепь или фреза на раме	Краном или манипулятором за петли
Мини-траншеекопатель	0,6–2,5 т	Цепь, глубина до 1,2 м	Своим ходом по аппарелям или манипулятором
Цепная машина, колёсная	3–8 т	Цепь на подъёмной стреле	Своим ходом по аппарелям трала
Цепная машина, гусеничная	5–15 т	Цепь, глубина до 2,5 м	Заход на трал по аппарелям, медленно
Роторный грунторез	5–15 т	Ротор 0,8–2 м с зубьями	Трал, ротор поднят и зафиксирован

Для расчёта рейса нам нужны: марка и модель, фактический вес, габарит в транспортном положении (длина с рабочим органом, ширина, высота), тип хода (колёса или гусеницы), способен ли двигаться своим ходом и какова его скорость, адрес погрузки и выгрузки с описанием подъезда.

Подбор машины по весу и габариту

Вес машины определяет платформу, а габарит в транспортном положении определяет, будет ли рейс в габарите.

Вес траншеекопателя	Платформа	Погрузка	Габарит
300–900 кг	Бортовой автомобиль 5 т, манипулятор	Крановой установкой	В габарите
0,9–3 т	Бортовой 10 т с краном, прицеп-платформа	Манипулятором или по аппарелям	В габарите
3–8 т	Трал с аппарелями, площадка 0,9–1,2 м	Своим ходом по аппарелям	Обычно в габарите
8–15 т	Низкорамный трал, площадка 0,85–1,0 м	Своим ходом, с направлением сигнальщика	Высота на контроле, иногда негабарит
Машина с ротором 2 м	Низкорамный трал	Своим ходом, ротор поднят	Проверяем высоту и длину со свесом

Самый частый расчёт — высота. Цепной траншеекопатель собственной высотой 2,6 м на площадке трала 1,0 м даёт 3,6 м: в габарит 4 м влезает с запасом. А та же машина с поднятой в транспортное положение стрелой и кабиной даёт уже 3,9–4,1 м, и запаса нет. Поэтому высоту мы считаем по фактическому транспортному положению, а не по паспортной высоте машины, и просим указать, опускается ли стрела полностью.

Второй расчёт — длина. Цепь на кронштейне, выставленная назад, добавляет к длине машины 1–2,5 м. Если трал 9–12 м, машина с таким свесом укладывается. Если машина уже сама 7 м, а свес 2,5 м — на коротком трале появляется выступ за задний габарит, и либо берём длинную площадку, либо снимаем кронштейн.

У нас свой автопарк и партнёры в регионах, поэтому под траншеекопатель на 12 т и под навесной грунторез на 500 кг мы подаём разные машины, а не возим лёгкую навеску тралом «потому что так привычнее». На межгороде это разница в стоимости рейса в несколько раз.

Цепь, ротор и зубья: что делаем перед погрузкой

Рабочий орган — то, из-за чего траншеекопатель ломается в рейсе. Цепь с зубьями, болтающаяся на стреле, перетирает направляющие, выбивает крепёж и может задеть борт или встречный габарит.

Цепь

1. Опускаем рабочий орган. В транспортном положении стрела фиксируется гидравликой или механическим стопором. Гидравлике одной не доверяем: за 500 км в рейсе цилиндр может просесть, и стрела опустится. Ставим механический упор или подкладку под стрелу.
2. Натягиваем или ослабляем цепь по инструкции. У большинства машин цепь на транспортировку натягивают, чтобы она не болталась. У некоторых, наоборот, ослабляют. Делаем так, как написано в мануале машины, а не по привычке.
3. Фиксируем цепь к стреле. Стяжным ремнём или мягкой вязкой в двух-трёх местах. Это снимает вибрацию и защищает направляющие.
4. Закрываем зубья. Деревянный щит, обрешётка или кожух, если он штатный. Открытые режущие зубья на свесе — опасность и для людей на площадке, и для соседнего груза.
5. Снимаем зубья, если свес критичен. На дальних плечах снятие режущих зубьев решает сразу две задачи: уменьшает габарит на 50–150 мм и избавляет от риска потерять зубья в дороге. Снятые зубья и крепёж складываем в ящик, пересчитываем и везём отдельным маркированным местом, с описью. Это 10–20 минут работы и спокойный рейс.

Ротор

Ротор поднимаем в транспортное положение и обязательно раскрепляем отдельно от самой машины: ремни или цепи с кронштейна ротора на платформу, чтобы он не раскачивался. Диаметр 1,5–2 м даёт серьёзный рычаг, и на неровностях ротор расшатывает крепление стрелы. Зубья по периметру закрываем или снимаем. Если ротор съёмный — на длинное плечо иногда проще снять его и везти лёжа на платформе рядом с машиной: так ниже высота и меньше нагрузок на узел подвеса.

Остальная подготовка машины

• Слив топлива. Бак оставляем почти пустым: топлива столько, чтобы заехать на трал и съехать с него. Полный бак на 150–300 л — это дополнительные 120–250 кг и риск протечки через сапун при крене на аппарелях. Пролитое топливо на платформе — это ещё и скользкая аппарель на выгрузке.
• Гидравлика. Проверяем на отсутствие течи, рукава и штоки чистим, цилиндры по возможности убираем в сложенное положение, чтобы шток не был открыт.
• Мойка. Грунт с гусениц и с рабочего органа сбиваем до погрузки. Это не косметика: засохшая глина весит и отваливается на дорогу, а по чистой машине видно утечки и трещины.
• Аккумулятор и электрика. Массу отключаем, если рейс длинный, особенно зимой.
• Кабина и остекление. Двери и люки закрываем на замок, стёкла и зеркала при необходимости защищаем щитом. Зеркала лучше сложить.
• Документы и ключи. Ключи остаются у водителя на весь рейс, если выгрузка идёт своим ходом. Иначе съехать с трала будет некому.

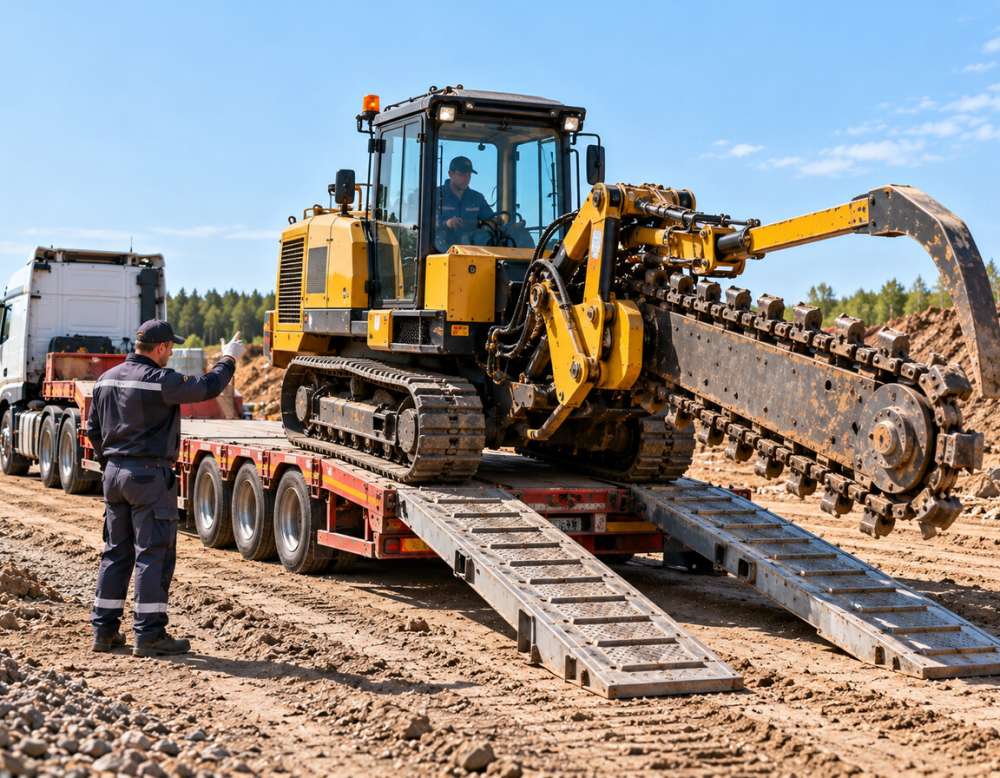

Погрузка на трал по аппарелям

Погрузка траншеекопателя — не сложная, но нетерпеливая операция. Ошибки здесь стоят дороже всего остального в рейсе.

Уклон аппарели и что он значит

Аппарели трала при высоте площадки 0,9–1,2 м и длине 2–3 м дают угол примерно 18–25 градусов. Для гусеничной машины это рабочий уклон, но с оговорками. Низкая самоходная машина с длинной базой на таком угле цепляет днищем точку перелома — там, где аппарель переходит в платформу. Решение простое: подкладываем брус или щиты под перелом, чтобы сгладить угол, и заезжаем медленно, с одной скоростью, без остановок на самом уклоне. На переломе остановка и повторный старт — это как раз тот момент, когда гусеница срывается.

Если площадка стоит под уклон или трал припаркован на спуске, суммарный угол растёт и становится опасным. Поэтому место под погрузку выбираем ровное и твёрдое. На рыхлом грунте аппарель уходит вниз и угол увеличивается прямо в процессе заезда — под аппарели кладём щиты.

Порядок заезда

1. Трал на ровной площадке, на стояночном тормозе, под колёса противооткатные упоры.
2. Аппарели разложены, выставлены по колее машины, под перелом и под сами аппарели — подкладки.
3. Рабочий орган опущен или зафиксирован в транспортном положении, стрела не мешает обзору.
4. Заезжаем задним ходом, если так удобнее разместить свес рабочего органа; у гусеничных машин задний ход на аппарели часто устойчивее.
5. Сигнальщик стоит в стороне от траектории, в зоне видимости оператора, и управляет жестами. На аппарели оператор не видит ни колеи, ни края.
6. Скорость — минимальная, одним движением, без рывков и без поворотов на аппарели. Разворачиваться можно только на платформе.
7. Машину ставим так, чтобы нагрузка легла над осями трала, а не свесом в хвост.

Крепление на платформе

Крепим цепями или стяжными ремнями за транспортные проушины, минимум в четырёх точках, крест-накрест — две вперёд, две назад. Под гусеницы и колёса ставим противооткатные клинья и прибиваем их к деревянному настилу. Колёсную машину дополнительно ставим на стояночный тормоз и, если конструкция позволяет, блокируем поворот. Отдельной стяжкой фиксируем стрелу с цепью или кронштейн ротора — независимо от крепления самой машины.

Натяжение проверяем через 30–50 км после выезда и далее каждые 200–250 км. Траншеекопатель на платформе «усаживается»: гидравлика просаживается, резина и гусеничная лента немного сминаются, и крепления ослабевают.

Бортовая платформа для малых машин

Мини-траншеекопатели до 2,5 т и навесные грунторезы мы чаще возим не тралом, а на бортовом автомобиле с крановой установкой. Это быстрее и дешевле: манипулятор поднимает машину за заводские петли и ставит её на платформу без аппарелей вообще. Навесной грунторез при этом обязательно ставим на подкладки и раскрепляем в четырёх точках: без трактора рама неустойчива и валится на борт. Мини-машину на гусеничной ленте крепим так же, как большую, — за проушины, с клиньями под ленту.

Перегон своим ходом или трал

Заказчики регулярно спрашивают, не проще ли перегнать машину своим ходом. Иногда проще. Чаще — нет. Сравнение по нашей практике:

Параметр	Перегон своим ходом	Перевозка тралом
Скорость	3–8 км/ч у гусеничных, до 20 км/ч у колёсных	60–80 км/ч по трассе
Плечо, где это оправдано	До 2–5 км в пределах трассы прокладки	От 5 км и на любое межгородское плечо
Износ	Ходовая, гусеничная лента, катки, резина	Ресурс машины не расходуется
Асфальт и благоустройство	Гусеницы портят покрытие	Не затрагивается
Топливо и моточасы	Расходуются на холостой перегон	Не расходуются
Движение по дорогам общего пользования	Для техники с низкой скоростью — помеха потоку	Обычный автопоезд в потоке
Время на объекте	Машина занята перегоном, не копает	Приехала и начала работать

Простое правило: до двух-трёх километров по грунту внутри трассы прокладки — перегон. Всё остальное, особенно по асфальту и через населённые пункты, — трал. На гусеничной машине 10–15 т перегон на 20 км стоит дороже рейса трала, если честно посчитать износ ленты и катков, не говоря про повреждённое дорожное покрытие.

Отдельный случай — перемещение вдоль трассы по мере продвижения работ. Здесь хорошо работает схема, когда трал подаётся раз в несколько дней и перебрасывает машину сразу на 10–30 км вперёд, а внутри участка машина идёт своим ходом. Мы часто так и работаем с подрядчиками по прокладке коммуникаций: заранее согласованный график подач вместо срочных вызовов.

Вывоз с трассы прокладки и грунтовые подъезды

Траншеекопатель почти никогда не стоит у асфальта. Он стоит в поле у готовой траншеи, в створе трассы кабеля, на обочине дороги вдоль посёлка, на площадке стройки. Погрузка в таких условиях — отдельная работа.

Что проверяем до подачи трала

Параметр	Что нужно автопоезду	Если не выполняется
Твёрдая площадка под трал	Участок 20×5 м без уклона, щебень или укатанный грунт	Машина выходит своим ходом на твёрдый участок
Ширина проезда	От 3,5 м, в повороте 4,5–5 м	Подача задним ходом или короткая платформа
Радиус разворота	От 12 м для седельного автопоезда	Погрузка с прямого захода, выезд тем же путём
Отсутствие свежей траншеи у трала	Не менее 3 м от бровки	Переносим точку погрузки
Состояние грунта	После дождя колея не держит автопоезд	Сдвиг на 1–2 суток или вытаскивание техникой заказчика
Воздушные линии над проездом	Выше 4,3 м	Объезд, снятие пролёта
Оператор на месте	Нужен тот, кто заедет на трал	Простой до приезда оператора

Самая частая ситуация — трал не может подойти к машине вплотную, потому что между ними размокшая колея и свежая траншея. Рабочее решение: траншеекопатель выходит своим ходом 200–500 м до твёрдого участка, где уже стоит трал. Поэтому мы и просим не сливать топливо полностью и держать оператора на месте до окончания погрузки.

Вторая частая ситуация — погрузка на обочине дороги общего пользования. Здесь нужна организация движения: место выбирается с видимостью, с возможностью поставить автопоезд вне полосы, работа идёт в светлое время. На узкой обочине с интенсивным потоком погрузка опасна, и мы предпочитаем сместиться на 300–500 м к развороту или к въезду на поле.

Полезная практика: присылайте нам фотографию стоянки машины и подъезда к ней. По фото видно колею, уклон, свежие траншеи, провода и место для разворота, и мы сразу говорим, пройдёт ли трал или нужно, чтобы машина вышла своим ходом.

Сроки, стоимость и типичные ошибки

Из чего складывается расчёт

Фактор	Как влияет
Плечо и обратный пробег	Основа ставки; на межгороде считаем за километр с обратным пробегом
Вес машины	Определяет платформу: бортовой автомобиль, трал или низкорамный трал
Габарит в транспортном положении	Высота свыше 4 м или длина со свесом — согласование и ограничение скорости
Манипулятор для малых машин	Считается по времени работы крановой установки
Условия погрузки на трассе	Грунт, отсутствие площадки, подача задним ходом добавляют время
Срочность	Подача в день обращения дороже плановой
Простой	Нет оператора, неподготовленная площадка, перекрытый подъезд

Стоимость считаем по заявке: она зависит от плеча и типа машины. Для техники логика обычно «за рейс» с учётом обратного пробега, потому что порожний путь трала назад оплачивать всё равно приходится. Внутри города и региона бывает минимальный заказ по времени подачи.

Сроки на практике: внутри города — подача за несколько часов, в день обращения при наличии свободной машины. По региону — 1 сутки. Плечо 500–800 км — 1–2 суток. 1500 км — 3–4 суток. Если рейс выходит негабаритным по высоте или длине, добавляем 3–12 рабочих суток на оформление пропуска, поэтому первым делом считаем габарит в транспортном положении: вписаться в 4 м по высоте обычно реально, и это экономит неделю.

Что чаще всего идёт не так

• Паспортный вес вместо фактического. Машина с полным баком, противовесом и доковшовым оборудованием тяжелее паспорта на 5–15%.
• Не посчитали высоту с поднятой стрелой. Приехал трал, машина в транспортном положении даёт 4,15 м, рейс встаёт.
• Забыли про свес рабочего органа. Цепь на кронштейне выносится за хвост на 2 м, и трал оказывается короток.
• Не зафиксировали стрелу механически. Гидравлика просела, рабочий орган опустился в рейсе.
• Оставили зубья открытыми. Погнутые и потерянные зубья, порезы на креплении.
• Полный бак. Лишний вес и подтёки через сапун при крене на аппарелях.
• Заезд на аппарели без подкладок. Днище упирается в перелом, гусеница срывается.
• Остановка на уклоне аппарели. Самый частый момент соскальзывания.
• Крепление за что попало. Цепь, накинутая на стрелу или на рукав гидравлики вместо проушины.
• Оператор уехал. Трал приехал, заезжать на платформу некому.
• Трал подали к размокшей колее. Автопоезд не подходит к машине и садится на брюхо.

Что прислать нам для расчёта

1. Марка и модель траншеекопателя или грунтореза.
2. Фактический вес с оборудованием и остатком топлива.
3. Габарит в транспортном положении: длина с рабочим органом, ширина, высота.
4. Тип хода: гусеницы или колёса, состояние ленты и резины.
5. Способна ли машина двигаться своим ходом и есть ли оператор.
6. Опускается ли стрела полностью, снимаются ли зубья и ротор.
7. Адрес и условия погрузки, фото стоянки и подъезда.
8. Адрес и условия выгрузки, есть ли твёрдая площадка.
9. Нужен ли манипулятор для малой машины или навесного грунтореза.
10. Желаемая дата и допустимое окно, если трасса работает по графику.

С этим набором данных мы считаем рейс в тот же день и сразу говорим, нужен ли пропуск. Для подрядчика на прокладке коммуникаций это важнее цены: график движения по трассе сорвать проще всего именно ожиданием разрешения на негабарит, которого можно было избежать подбором низкорамной площадки.

Частые вопросы

Каким транспортом везут траншеекопатель?

Это зависит от веса. Навесной грунторез 300–900 кг и мини-машину до 2,5 т возим на бортовом автомобиле с крановой установкой. Самоходную цепную машину 3–8 т — тралом с аппарелями, заезд своим ходом. Машину 8–15 т или с ротором 2 м — низкорамным тралом, где площадка 0,85–1,0 м даёт запас по высоте.

Нужно ли снимать зубья с цепи или ротора?

На коротком плече достаточно закрыть их щитом или штатным кожухом. На дальних рейсах мы обычно снимаем: это уменьшает габарит на 50–150 мм и убирает риск погнуть или потерять зубья в дороге. Снятые зубья и крепёж складываем в ящик, пересчитываем и везём отдельным маркированным местом с описью.

Какой уклон аппарели допустим при заезде на трал?

Аппарели трала при высоте площадки 0,9–1,2 м дают 18–25 градусов — это рабочий угол, если соблюсти два условия. Под перелом аппарели и платформы кладём брус или щиты, чтобы низкая машина не упиралась днищем, и заезжаем одним движением, без остановок и поворотов на уклоне. Площадка под тралом должна быть ровной и твёрдой.

Нужно ли сливать топливо перед перевозкой?

Бак оставляем почти пустым: топлива ровно столько, чтобы заехать на трал и съехать с него. Полный бак на 150–300 л — это 120–250 кг лишнего веса и риск подтёков через сапун при крене на аппарелях. Пролитое топливо делает аппарель скользкой, и выгрузка становится опасной.

Что выгоднее — перегнать машину своим ходом или заказать трал?

До двух-трёх километров по грунту внутри трассы прокладки — перегон. Дальше выгоднее трал: гусеничная машина идёт 3–8 км/ч, расходует ресурс ленты и катков, портит асфальт и всё это время не копает. На плече 20 км перегон гусеничной машины 10–15 т обходится дороже рейса трала, если считать износ.

Трал не подойдёт к машине на трассе — что делать?

Обычное решение: траншеекопатель выходит своим ходом 200–500 м до твёрдого участка, где стоит трал. Поэтому мы просим не сливать топливо полностью и держать оператора на месте до конца погрузки. Если машина неподвижна, подбираем точку, куда трал дойдёт, или ждём, пока грунт подсохнет.

Нужен ли пропуск на перевозку траншеекопателя?

Чаще всего нет: машина 5–12 т на низкорамной площадке вписывается в 2,55 м по ширине и 4 м по высоте. Пропуск требуется, когда транспортное положение с поднятой стрелой или ротором даёт высоту больше 4 м либо свес рабочего органа выводит автопоезд за разрешённую длину. Поэтому габарит мы считаем до подачи машины.

Сколько времени занимает погрузка и сколько стоит рейс?

Погрузка на подготовленной площадке занимает 30–60 минут: заезд, крепление в четырёх точках, фиксация рабочего органа. На трассе с грунтовым подъездом — до 1,5–2 часов. Стоимость считаем по заявке: она зависит от плеча, типа платформы и условий погрузки, а на межгороде учитывается обратный пробег трала.
