Перевозка рентгеновского аппарата и флюорографа

Рентгеновский аппарат — груз, у которого вес и хрупкость находятся в разных узлах. Свинцовая защита и генератор тяжёлые, но практически неубиваемые; плоскопанельный детектор весит пять килограммов и стоит дороже всего остального комплекса вместе. Поэтому перевозка рентгеновского аппарата — это не «аккуратно довезти 800 кг», а разделить комплекс на узлы, каждому дать свой способ упаковки и крепления, довезти на машине с пневмоподвеской и завести в клинику через коридор шириной 1,2 м, не сняв наличники.

Мы возим стационарные рентгеновские комплексы и системы на телеуправляемом столе-штативе, палатные и мобильные аппараты, дентальные и панорамные установки, цифровые флюорографы и маммографы. Забираем со склада поставщика, из клиники при переезде, из закрывшегося кабинета, с таможенного склада после импорта. Привозим в больницу, поликлинику, частный медцентр, ветклинику, на промышленное предприятие, где рентген используют для контроля сварных швов.

Ниже разбираем практику: сколько весят узлы комплекса и откуда берётся масса свинцовой защиты, какие детали страдают первыми, как фиксируют подвижные части транспортировочными болтами, зачем нужна обрешётка и амортизация, почему мы подаём машину с пневмоподвеской, что проверяем на заезде в клинику и как выглядит приёмка перед монтажом. У нас свой автопарк и партнёры в регионах, так что под комплекс на 1,5 т или под один излучатель в ящике подбираем разную машину, а не везём всё фурой «на всякий случай».

Какое оборудование мы перевозим

Рентгеновская техника сильно различается по весу и по требованиям к перевозке. От того, что именно едет, зависит и машина, и упаковка, и число людей на выгрузке.

Стационарные рентгеновские комплексы

Самый сложный вариант. Комплекс разбирается на 5–12 транспортных единиц: колонна или потолочная рельсовая система, стол-штатив, вертикальная стойка-штатив снимков, излучатель с коллиматором, высоковольтный генератор, пульт управления, рабочая станция с монитором, детекторы, кабели высокого напряжения. Общая масса от 700 кг до 2,5 т, самая тяжёлая единица — стол-штатив или генератор. Габарит критичен не по весу, а по длине: рельсы и колонна дают места 2,5–3,5 м, и в лифт такая единица не входит.

Если комплекс новый, он приходит в заводской упаковке на поддонах — это сильно упрощает жизнь. Если комплекс демонтируют из работающего кабинета, упаковку приходится делать нам или монтажной организации, и тут важно договориться заранее, кто за что отвечает.

Палатные и мобильные аппараты

Палатный аппарат — это передвижная стойка на колёсах с излучателем на складном кронштейне, масса 80–250 кг, высота в сложенном виде 1,4–1,9 м. Везём его в собранном виде, но обязательно со сложенным и зафиксированным кронштейном и заблокированными колёсами. Мобильные С-дуги для операционных тяжелее, 250–400 кг, и у них отдельная проблема — сама дуга и её привод, которые нельзя оставлять незафиксированными.

Дентальные, панорамные и флюорографы

Дентальный аппарат для внутриротовых снимков — 15–40 кг, настенное крепление и штанга-пантограф. Его можно отправить сборным грузом в обрешётке. Панорамный ортопантомограф — другое дело: 120–250 кг, высокая узкая конструкция с подвижным порталом, фиксация обязательна.

Цифровой стационарный флюорограф весит 350–900 кг и обычно едет двумя-тремя местами: защитная кабина или экран, стойка с излучателем, блок детектора, пульт. Передвижной флюорографический комплекс на шасси — это уже не груз, а техника: его либо перегоняют своим ходом, либо везут на трале, и разговор идёт по правилам перевозки спецтехники, а не медицинского оборудования.

Вес узлов и откуда берётся масса свинцовой защиты

Заказчик часто называет вес «по аппарату» из каталога, а в рейс уезжает на 300–400 кг больше. Разница — упаковка, рамы, поддоны и защита. Ниже ориентиры, на которые мы опираемся при подборе машины.

Узел или единица	Масса без упаковки	Масса в обрешётке	Габарит места	Особенность
Излучатель с кожухом и коллиматором	25–60 кг	45–90 кг	0,6 × 0,5 × 0,5 м	масло в кожухе, свинец в коллиматоре
Высоковольтный генератор	80–250 кг	120–320 кг	0,8 × 0,7 × 1,2 м	перевозить только вертикально
Вертикальная стойка-штатив	120–300 кг	180–380 кг	2,2 × 0,8 × 0,6 м	длинномерное место
Стол-штатив телеуправляемый	400–700 кг	500–850 кг	2,6 × 1,0 × 1,1 м	не входит в пассажирский лифт
Плоскопанельный детектор	3–9 кг	12–25 кг	0,6 × 0,5 × 0,3 м	самый хрупкий и дорогой узел
Рабочая станция с монитором	15–40 кг	30–60 кг	0,8 × 0,6 × 0,8 м	экран боится точечного давления
Защитная ширма со свинцовым стеклом	60–140 кг	90–190 кг	1,2 × 0,9 × 0,4 м	стекло только вертикально
Кабина флюорографа	200–450 кг	250–520 кг	2,2 × 1,2 × 1,0 м	крупногабаритное место

Свинец: тонкий лист, большая масса

Свинцовую защиту легко недооценить, потому что визуально это тонкие пластины. Но плотность свинца около 11,3 т/м³, и арифметика получается неожиданной: лист толщиной 2 мм размером 1 × 2 м весит примерно 45 кг. Защитная ширма со стеклом, облицованная свинцом двери, передвижной экран, фартук коллиматора — каждая такая деталь добавляет десятки килограммов. В комплексе с полной защитой кабинета свинец легко даёт 150–400 кг от общей массы.

Практический вывод для перевозки: свинцовые детали нельзя складывать «горкой» на паллету. Лист прогибается под собственным весом, и после рейса защита перестаёт прилегать к раме. Листы и панели везём вертикально в А-образной раме или строго горизонтально на жёстком щите с подпором по всей площади, не больше 3–4 листов в штабеле. Свинцовое стекло — отдельное место, только вертикально, с прокладками по торцам: это стекло тяжелее обычного и при падении плашмя ломается от собственной массы.

Ещё одна деталь, о которой спрашивают: источник излучения в рентгеновском аппарате — трубка, которая работает только под напряжением. В выключенном и обесточенном состоянии аппарат не излучает, поэтому как груз он везётся обычным порядком, без специальной маркировки. Это отличает его от оборудования с радиоизотопными источниками, которое мы в таком виде не берём.

Хрупкие и ответственные узлы

Из всего комплекса реально боятся перевозки четыре узла. Остальное переживает рейс при нормальном крепеже.

Излучатель и высоковольтный генератор

Рентгеновская трубка стоит в металлическом кожухе, заполненном трансформаторным маслом. Масло выполняет роль изоляции и охлаждения, и у кожуха есть компенсационная мембрана. Кожух нельзя ставить на бок и тем более переворачивать: мембрана деформируется, в объём попадает воздушный пузырь, и при первом же включении может быть пробой. Поэтому на упаковке излучателя всегда отмечаем верх, а в машине ставим так, чтобы коробку физически нельзя было положить набок — между другими местами или в распорке.

Высоковольтный генератор — это трансформаторы и силовая электроника в едином корпусе, перевозится только вертикально, в заводском положении. Он тяжёлый, с высоким центром тяжести, и его обязательно крепят стяжными ремнями к борту или к поддону, а не просто ставят в угол. Кабели высокого напряжения сворачиваем кольцами диаметром не меньше 40–50 см: заломленный высоковольтный кабель — скрытый дефект, который проявится через месяц работы.

Детектор и монитор

Плоскопанельный детектор — самый дорогой узел на килограмм массы в этом грузе. Его сенсорная матрица не терпит ни точечного давления, ни ударной нагрузки, ни изгиба корпуса. Правило простое: детектор всегда едет отдельным местом в жёсткой коробке с пенополиуретановыми вкладышами по форме, ничего сверху, никогда не внутри общей обрешётки с металлом. На коротких плечах детекторы и беспроводные панели мы иногда везём в кабине, пристёгнутыми — это надёжнее, чем кузов.

Монитор диагностического класса боится того же: давления на экран и вибрации по плоскости. Везём только вертикально, экраном к стенке через прокладку, никогда плашмя и никогда с грузом сверху. Та же логика — для пульта управления с тачскрином.

Подвижные части, которые надо запереть

Вертикальная колонна с подъёмной кареткой, телескопическая штанга, портал ортопантомографа, кронштейн палатного аппарата, кассетный лоток стола-штатива — всё это ездит по направляющим на противовесах или ремнях. Если не зафиксировать, в рейсе каретка пойдёт по колонне и за 500 км разобьёт концевые упоры и датчики. Фиксация — обязательный этап подготовки, о котором речь ниже.

Подготовка к перевозке: болты, обрешётка, амортизация

Порядок работ, по которому мы готовим рентгеновское оборудование к рейсу. Часть делает монтажная организация или сервисный инженер заказчика, часть — мы.

Транспортировочные болты и фиксация

У большинства стационарных аппаратов производитель предусмотрел транспортировочные болты и кронштейны: они снимаются при монтаже и должны быть установлены обратно перед перевозкой. На практике их теряют в первый год эксплуатации. Если болтов нет, фиксируем подвижные части иначе: каретку колонны — распоркой из бруса и стяжными ремнями, телескопическую штангу — в сложенном положении с хомутом, портал — упорами в крайнем положении. Это рабочее решение, но до него надо дойти в разговоре с инженером, а не придумывать на площадке.

Отдельно: кабели и шлейфы отсоединяем, маркируем и укладываем бухтами, а не оставляем висеть. Разъёмы закрываем заглушками или пакетом с пузырчатой плёнкой. Аппараты с системой охлаждения или гидравликой — только после слива жидкости, иначе на морозе разорвёт шланг.

Обрешётка и ящики

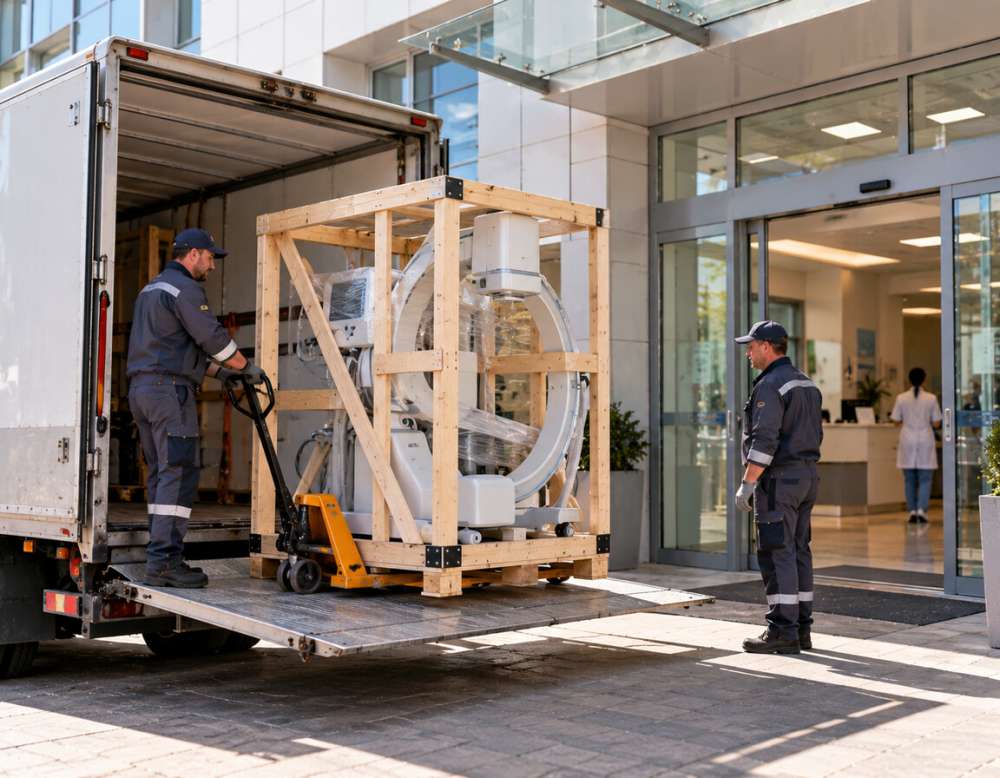

Каждое тяжёлое или длинномерное место получает деревянную обрешётку или ящик с основанием под вилы погрузчика. Высота основания 100–120 мм — это позволяет брать место роклой, а не руками. Внутри — жёсткая фиксация узла к основанию, чтобы он не гулял в ящике: именно удары внутри упаковки портят оборудование чаще, чем удары по упаковке.

Если аппарат приехал в заводской упаковке, её не вскрываем. Заводская пенопластовая оснастка сделана по форме узла и работает лучше любого самодельного варианта. Повторная упаковка после демонтажа всегда хуже заводской, и мы об этом честно говорим: закладываем больше амортизации и жёстче режим движения.

Амортизация

Слоёв три. Первый — защита поверхности: мягкая плёнка или вспененный полиэтилен, чтобы не поцарапать окраску и пластик. Второй — объёмная амортизация: вкладыши из пенополиуретана или пенополистирола по углам и под узлом, толщина 50–100 мм в зависимости от массы. Третий — развязка от платформы: антивибрационные подушки или поддон с прослойкой под основанием ящика. Для детектора и монитора третий слой обязателен, для генератора достаточно первых двух плюс жёсткое крепление.

На ящики с чувствительными узлами ставим индикаторы удара и наклона. Это не формальность: индикатор показывает, был ли в рейсе удар выше порога, и это снимает спор на приёмке. Если индикатор сработал — вскрываем место вместе с заказчиком и инженером и фиксируем состояние до подписания.

Машина, пневмоподвеска и режим движения

Для рентгеновского оборудования подбираем не самую дешёвую машину по объёму, а машину с подходящей подвеской и ровным полом.

Что везём	Машина	Подвеска	Чем грузим
Дентальный аппарат, детектор, монитор	фургон 1,5–3 т	пневмо или рессоры с амортизацией	вручную, 2 человека
Палатный аппарат, ортопантомограф	фургон 3–5 т с гидробортом	пневмоподвеска	гидроборт, рокла
Комплекс 5–8 мест, флюорограф	фургон 5–10 т или фура	пневмоподвеска по всем осям	погрузчик или гидроборт
Комплекс целиком с защитой кабинета	фура 82–100 м³	пневмоподвеска	погрузчик, рампа
Срочная доставка одного узла	фургон до 1,5 т	пневмо, прямой рейс	вручную

Пневмоподвеска нужна не ради маркетинга. На рессорном фургоне короткие жёсткие толчки от стыков и ям передаются на пол почти без ослабления; пневмобаллоны срезают верхнюю часть этих ударов, и груз получает меньшую пиковую нагрузку. Для детекторов и мониторов это разница между «доехало» и «гарантийный случай, который не признают». Второй момент — пол фургона: он должен быть ровным, без выступов крепёжных элементов, желательно с такелажными рейками по бортам.

Режим движения тоже закладываем в срок. Водитель идёт спокойнее: меньше резких перестроений, аккуратнее на стыках мостов и железнодорожных переездах, скорость на разбитых участках ниже. На плече 1000 км это добавляет несколько часов, зато мы не играем в рулетку с хрупким узлом. На дальних плечах закладываем прямой рейс без перегрузок на складах: каждая перевалка — это новые риски падения и вскрытия.

Температура и влажность. Оптимально держать груз в диапазоне от 0 до +30 °C. Если на улице −20 °C, а аппарат едет в неотапливаемом фургоне, главная проблема не мороз, а конденсат при заносе в тёплое помещение: на плате и в оптике выпадает влага. Поэтому зимой мы всегда предупреждаем: оборудование должно выстояться в упаковке в помещении 6–12 часов, и только потом его вскрывают и включают. Это требование инженеров, но выполнять его должны те, кто принял груз, и лучше обсудить это до рейса.

Заезд в клинику, узкие коридоры и лифт

Самый частый источник сорванной выгрузки — не машина, а геометрия помещения. Фура доехала за двое суток, а дальше выясняется, что стол-штатив длиной 2,6 м в лифт не входит, а на третий этаж его вручную не поднять.

Что проверяем	Типовое значение	Риск
Въезд во двор клиники	ворота 2,5–3,0 м, арка 2,8–3,2 м	фура не заезжает, нужна перегрузка
Подъезд к входу	радиус разворота 12–15 м	длинномер не подаётся задним ходом
Дверной проём входа	0,9–1,2 м	место шире проёма
Ширина коридора	1,2–1,8 м	не разворачивается по оси
Поворот коридора на 90°	нужна диагональ больше длины места	упор в угол
Кабина грузового лифта	1,1 × 2,1 м, до 630 кг	длинные места не входят
Кабина пассажирского лифта	1,1 × 1,4 м, до 400 кг	тяжёлые места не входят
Лестничный марш	ширина 1,1–1,4 м, площадка 1,3 м	подъём только на ремнях вручную

Как мы это решаем. До подачи машины просим промеры: ворота, вход, коридор, самый узкий поворот, лифт изнутри и ширину его проёма, этаж, наличие пандуса или ступеней на входе. Если промеров нет, едем на осмотр или просим фотографии с рулеткой в кадре. Это пять минут работы заказчика, которые экономят сутки простоя.

Если длинное место не входит в лифт — поднимаем по лестнице на такелажных ремнях. Для 500 кг это 4–6 человек и подготовленный марш: снятые перила там, где они мешают, защита стен и углов, точка отдыха на каждой площадке. Для 700–850 кг на этаж выше второго честно говорим: нужен либо разбор узла до транспортных частей силами сервисного инженера, либо подъём снаружи через оконный проём с привлечением подъёмной техники, что отдельная работа.

Отдельная просьба к заказчику — обеспечить проход. Коридор, заставленный картотекой и стульями, мы расчищать не вправе, а каталка с 400-килограммовым ящиком в полуметре от стены не поместится. Хорошая практика: выгрузку в действующей клинике планируем на раннее утро или на вечер, когда нет приёма, и согласуем маршрут с заведующим заранее.

Приёмка и проверка перед монтажом

Рентгеновское оборудование почти всегда принимает не грузчик, а человек, который за него отвечает: сервисный инженер, заведующий кабинетом, инженер монтажной организации. Это правильный порядок, и мы просим его соблюдать.

1. Пересчёт мест по упаковочному листу: количество и маркировка каждого ящика, отдельно проверяем места с детектором и монитором.
2. Осмотр упаковки по всем сторонам: вмятины, разрывы плёнки, следы вскрытия, перекос обрешётки, целостность пломб.
3. Индикаторы удара и наклона: если сработали — отмечаем в документе и вскрываем место при всех участниках.
4. Проверка ориентации: ящик с излучателем и генератором стоял верхом вверх, что подтверждается маркировкой и положением в кузове.
5. Вскрытие ящиков с хрупкими узлами в присутствии принимающего, осмотр детектора, экрана монитора и свинцового стекла.
6. Фиксация состояния: фотографии упаковки и узлов, подписи в документе о приёме груза.
7. Выдержка по температуре: если груз пришёл с улицы в морозы, передаём его в упаковке и фиксируем время заноса в помещение.
8. Передача комплектности: кабели, крепёж, транспортировочные болты, документация — по описи, под подпись.

Включать аппарат на приёмке не нужно и не стоит: это задача пусконаладки после монтажа, и делает её инженер с допуском к этому типу оборудования. Наша зона ответственности заканчивается на состоянии груза и упаковки в точке выгрузки. Мы не проводим монтаж, не подключаем аппарат и не даём заключений о его работоспособности — это честнее, чем обещать «поставим и настроим».

Что просим подготовить к приёмке: помещение для складирования мест, если монтаж не в тот же день, — сухое, с температурой выше нуля, с возможностью запереть; человека с правом подписи; свободный проход от машины до места складирования. Оставлять ящик с детектором в холодном тамбуре на выходные — верный способ получить проблему.

Сроки, стоимость и что присылать в заявке

Стоимость перевозки рентгеновского аппарата считаем по заявке: цена зависит от плеча, типа машины, количества мест, необходимости упаковки и такелажа на этаж. Логика расчёта — за рейс по ставке за километр плюс отдельные позиции за погрузочно-разгрузочные работы, упаковку, подъём на этаж и простой сверх нормы. Для доставок по городу и региону применяется минимальный заказ.

Плечо	Срок доставки	Что добавляет время
По городу	в день обращения или на следующий	окно выгрузки в клинике
До 400 км	1 сутки	упаковка на месте демонтажа
400–1000 км	1–2 суток	прямой рейс без перегрузок
1000–2000 км	2–4 суток	режим труда и отдыха водителя
Свыше 2000 км	4–7 суток	погода, зимние участки

В заявке просим указать: производителя и модель аппарата, перечень транспортных единиц с массой и габаритом каждой, есть ли заводская упаковка, нужна ли упаковка силами перевозчика, адреса загрузки и выгрузки, этаж и наличие лифта с его параметрами, промеры коридоров и проёмов, контакты инженера на обеих точках, желаемые даты. По этому набору даём машину, цену и срок без лишних итераций.

Что входит в рейс по умолчанию: подача машины, крепёжное оборудование и ремни, работа водителя, нормативное время на погрузку и выгрузку, базовая защита груза в кузове. Считаются отдельно: изготовление обрешётки и ящиков, грузчики и такелаж, подъём на этаж по лестнице, работа погрузчика, индикаторы удара, прямой рейс без догрузки, ожидание окна в клинике, вывоз и утилизация упаковки.

Типичные ошибки, из-за которых рейс дорожает или сдвигается: названа масса «по аппарату» без упаковки и поддонов; не сказали про третий этаж без лифта; не зафиксировали подвижные части и это выяснилось на площадке; детектор положили в общий ящик с металлом; зимой вскрыли упаковку сразу после заноса в тёплое помещение. Все пять случаев предотвращаются одним звонком до подачи машины.

Частые вопросы

Нужны ли особые разрешения на перевозку рентгеновского аппарата?

Выключенный и обесточенный аппарат не излучает: источником служит трубка, работающая только под напряжением. Как груз он везётся обычным порядком, без специальной маркировки. Оборудование с радиоизотопными источниками — это другая категория, и такие грузы мы не берём.

Сколько весит стационарный рентгеновский комплекс?

От 700 кг до 2,5 т в сумме, обычно 5–12 транспортных мест. Самые тяжёлые единицы — стол-штатив 400–700 кг и высоковольтный генератор 80–250 кг. Свинцовая защита добавляет к общей массе ещё 150–400 кг, и её часто забывают учесть.

Какой узел самый хрупкий?

Плоскопанельный детектор: весит 3–9 кг, но боится точечного давления и ударов и стоит дороже остального комплекса. Следом идёт диагностический монитор. Эти узлы едут отдельными местами в жёстких коробках с пеной, на коротких плечах — в кабине, пристёгнутыми.

Обязательна ли машина с пневмоподвеской?

Для детекторов, мониторов и собранных аппаратов — да, мы подаём именно такую. Пневмобаллоны срезают пиковые удары от стыков и ям, которые рессорный фургон передаёт на пол почти без ослабления. Для свинцовых листов и рам в обрешётке достаточно обычного фургона с ровным полом.

Что делать с подвижными частями стойки и колонны?

Их фиксируют транспортировочными болтами, предусмотренными производителем. Если болты потеряны, ставим распорки из бруса, хомуты и стяжные ремни в крайнем положении каретки. Без фиксации каретка за несколько сотен километров разбивает концевые упоры и датчики.

Поднимете аппарат на этаж, если он не входит в лифт?

Да, поднимаем по лестнице на такелажных ремнях: для места около 500 кг нужны 4–6 человек, защита стен и свободный марш. Для 700–850 кг выше второго этажа нужен либо разбор узла сервисным инженером, либо подъём снаружи подъёмной техникой — это считаем отдельно.

Можно ли везти аппарат зимой при −20 °C?

Можно, основная проблема не мороз, а конденсат. Оборудование должно выстояться в закрытой упаковке в тёплом помещении 6–12 часов и только потом вскрываться и включаться. Мы фиксируем время заноса в помещение в документе на приёмке.

Делаете ли вы упаковку и монтаж?

Упаковку и обрешётку делаем — это отдельная позиция в расчёте. Монтаж, подключение и пусконаладку не выполняем: их проводит инженер с допуском к конкретному типу оборудования. Мы отвечаем за состояние груза и упаковки в точке выгрузки.

Заказать перевозку
