Перевозка антенно-мачтовых опор и оборудования связи

Антенно-мачтовое сооружение приезжает на площадку не целиком, а комплектом: секции ствола, трубостойки, оттяжки с анкерами, фермы, антенны в обрешётке, шкаф базовой станции, аккумуляторные блоки и барабаны с кабелем. Везти это надо одним рейсом или связкой рейсов, в точном соответствии со спецификацией, часто — за 300–800 км от города, на площадку в поле, на сопку или на объект, к которому ведёт только зимник.

Мы занимаемся перевозкой антенно-мачтовых сооружений и оборудования связи: возим секции мачт и башен длиной 3–12 м, стойки и фермы, антенны и обтекатели, оборудование базовых станций. Груз здесь сочетает три неудобных свойства одновременно — длину, хрупкость отдельных позиций и жёсткую комплектность. Потеряли один анкер из тридцати — монтажная бригада на площадке стоит. Помяли обтекатель — антенну меняют целиком.

Ниже — как мы такие рейсы собираем: какую машину подбираем под длину секций, как вяжем пачки, что делаем с антеннами и аккумуляторами, как разгружаем у основания мачты манипулятором, и что обязательно проверяем по спецификации до отъезда машины с площадки.

Что входит в комплект антенно-мачтового сооружения

Разные позиции комплекта требуют разного обращения, и смешивать их на платформе без разбора нельзя. Делим груз на четыре группы.

Металлоконструкции: секции, стойки, фермы

Секции ствола мачты или башни — трубчатые или решётчатые элементы длиной 3–12 м. Трубчатая секция диаметром 219–530 мм и длиной 6 м весит 300–900 кг, решётчатая секция башни такой же длины — 400–1200 кг. Трубостойки длиной 3–9 м ставят на крыши зданий, их вес 80–400 кг. Фермы и траверсы под антенны — 60–300 кг каждая. Всё это металл с горячим цинкованием: груз крепкий по механике, но покрытие легко сдирается при трении о платформу и о соседние секции.

Оттяжки, анкеры и крепёж

Канаты и тросы в катушках, стяжные муфты, талрепы, изоляторы, анкерные плиты и закладные детали, фундаментные болты. Мелочовки в комплекте бывает по 200–400 позиций общим весом 500–2500 кг. Это самый уязвимый к пересчёту груз: по объёму он незначительный, а без него мачту не поднять.

Антенны, обтекатели, фидер

Панельные антенны длиной 1–2,8 м, параболические диаметром 0,3–3,7 м, обтекатели радиопрозрачных кожухов. Вес каждой позиции невелик — от 5 до 80 кг, но это хрупкий крупногабарит: корпус из пластика и композита, внутри излучатели и настроенные элементы. Удар по обтекателю или деформация корпуса меняют характеристики антенны, даже если снаружи всё выглядит целым.

Оборудование базовой станции

Шкафы и аутдор-кабинеты весом 150–700 кг, блоки радиомодулей, аккумуляторные батареи (от 20 до 70 кг за моноблок, в сборках до 600 кг), системы климатики, грозозащита. Кабель — в деревянных или металлических барабанах диаметром 0,8–2,2 м и весом от 150 до 2500 кг.

Для расчёта рейса нам нужны: максимальная длина позиции, общий вес комплекта, число барабанов и их диаметр, количество антенн и габарит самой крупной, число шкафов и аккумуляторов, адрес площадки и состояние подъезда. По этим данным мы собираем машину или связку машин.

Длинномер, телескопический полуприцеп и выбор машины

Определяющий параметр — длина самой длинной секции. Дальше считаем вес и объём мелочи.

Длина позиций	Вес комплекта	Машина	Примечание
До 6 м	До 5 т	Бортовой автомобиль 5–10 т, манипулятор	В габарите, разгрузка своей крановой установкой
До 12 м	До 20 т	Бортовой полуприцеп или шторный 13,6 м	В габарите, самый частый вариант
12–16 м	До 20 т	Длинномер, полуприцеп с удлинением	Свес сзади, обозначение груза, скорость ниже
16–24 м	До 25 т	Телескопический полуприцеп	Негабарит по длине, нужен пропуск
Хрупкие и мелкие позиции	До 20 т	Тентованная машина 10–20 т	Защита от осадков, антенны и шкафы

Самый частый рабочий вариант — бортовой или шторный полуприцеп 13,6 м: в него укладываются секции до 12 м, барабаны, шкафы и паллеты с крепежом. Телескопический полуприцеп нужен редко: только когда ствол мачты поставляется цельными пролётами по 18–24 м или когда едут длинные фермы. Там уже начинается негабарит по длине, пропуск и ограничение скорости до 50–60 км/ч.

Манипулятор на 7–15 т — отдельная история. Для площадки без техники это единственный способ разгрузиться: машина привозит груз и сама снимает его у основания мачты. Ограничение — вылет стрелы: на 8–9 метрах манипулятор с паспортными 10 т поднимает уже 1,5–2,5 т, и барабан с кабелем на 2,5 т на таком вылете он не возьмёт. Вылет и массу самой тяжёлой позиции считаем до выезда.

У нас свой автопарк и партнёры в регионах, поэтому комплект можно разделить по типам машин: металлоконструкции — на бортовой полуприцеп, антенны, шкафы и аккумуляторы — в тентованную машину, и свести обе машины на площадке в один день. Для удалённых объектов это надёжнее, чем грузить хрупкое поверх металла.

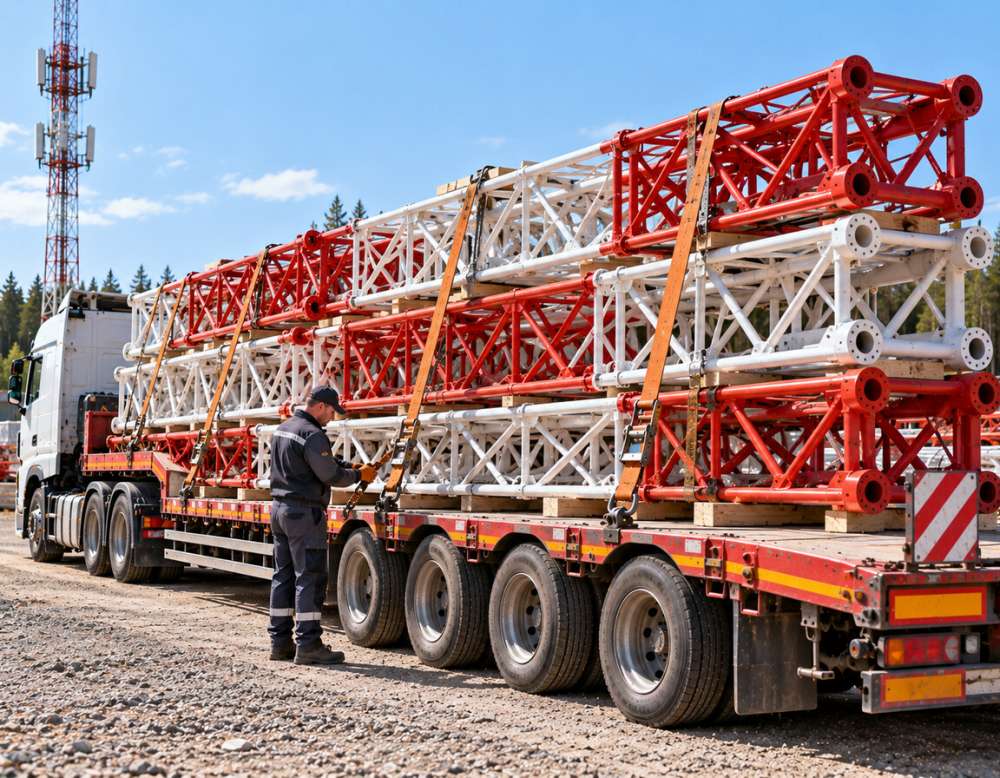

Вязка пачек секций и укладка на платформу

Секции мачт грузят пачками — иначе 30–40 элементов не уложить и не закрепить. Пачка должна ехать как единое тело: если элементы внутри шевелятся, они перетирают цинк, разбивают фланцы и постепенно выползают из обвязки.

Как мы вяжем пачку

1. Подкладки по длине. Под пачку кладём брус 100×100 мм с шагом 1,5–2 м, не меньше трёх подкладок на 6-метровую пачку и пяти на 12-метровую. Это и защита платформы, и место для стропа при разгрузке.
2. Прокладки между слоями. Между ярусами секций — рейка или брус, чтобы нагрузка шла по вертикалям, а не на случайные точки, и чтобы цинк не тёрся о цинк.
3. Обвязка пачки. Каждую пачку обтягиваем отдельно — стальной лентой или стяжными ремнями, в двух-трёх местах по длине. Трубчатые секции обязательно фиксируем от перекатывания боковыми упорами.
4. Крепление к платформе. Поверх пачки — стяжные ремни на 50 мм с храповиком, по одному на каждую подкладку. Под ремни на остром ребре решётчатой секции ставим угловые протекторы, иначе ремень перерезается за 100 км.
5. Фланцы и резьба. Присоединительные фланцы и шпильки закрываем — заглушками, обрешёткой или хотя бы деревянным щитом. Смятый фланец на монтаже не стыкуется.

Свес и обозначение

Секция 12 м на полуприцепе 13,6 м укладывается полностью, а вот 14–16 м даёт свес за задний габарит. Свес обозначаем, скорость снижаем, маневрирование планируем заранее — на площадку такой автопоезд обычно заходит только с прямого захода, без разворота в тупике. Если позиций длиннее 13,6 м всего одна-две, часто дешевле заказать телескопический полуприцеп, чем везти всё с нарушением геометрии.

Антенны и обтекатели

Антенны никогда не кладём под металл и не укладываем в общую пачку. Правила простые: везём в заводской упаковке, в один-два яруса, рефлектор параболической антенны — лёжа тарелкой вверх или в штатной обрешётке, обтекатели — на мягкой подложке, с ремнями через прокладку, без прижима к ребру. Панельные антенны ставим вертикально в стеллажной обвязке или кладём плашмя, но без груза сверху.

Аккумуляторы, шкафы и барабаны с кабелем

Это три группы, из-за которых чаще всего приходится править раскладку груза на платформе.

• Аккумуляторные блоки. Везём строго в штатном положении, клеммами вверх, на паллете, с отдельной стяжкой и прокладками между моноблоками. Клеммы закрываем изолирующими колпачками, чтобы металлическая мелочовка не легла на них и не замкнула. Сверху на батареи ничего не кладём. Зимой стараемся не оставлять сборки на открытой платформе при −25 °C и ниже дольше необходимого, а на длинных плечах просим отправителя подтвердить допустимый температурный диапазон транспортировки.
• Шкафы базовых станций. Только вертикально, с креплением за поддон или за транспортные уши, стяжка в четырёх точках. Дверцы фиксируем. Аутдор-кабинет весом 500–700 кг нельзя кантовать — внутри направляющие, платы и система охлаждения. Если по комплекту идут радиомодули отдельно, они едут в своих коробках, а не внутри шкафа навалом.
• Барабаны с кабелем. Ставим на ребро, осью горизонтально, и обязательно фиксируем от прокатывания: клинья, брус-упоры с двух сторон и ремень через барабан. Барабан диаметром 2 м и весом 1,5–2,5 т, сорвавшийся на торможении, ломает борт и всё, что рядом. Лежащие барабаны (щеками вниз) занимают больше места, но для высоких барабанов на коротком плече это иногда разумнее. Концы кабеля должны быть загерметизированы заводом — незакрытый конец набирает влагу.

Общее правило раскладки: тяжёлое и прочное — вниз и к центру над осями, хрупкое — вверху и отдельно, мелочовка — в ящиках и на паллетах, с описью на каждом месте. Антенны, шкафы и батареи по возможности везём под тентом: дождь и дорожная соль на открытой платформе вредят разъёмам и покрытию сильнее, чем кажется.

Рейс на удалённую площадку и зимники

Площадки связи стоят там, где нужно покрытие, а не там, где удобные дороги: водоразделы, сопки, вдоль трасс и железных дорог, вахтовые посёлки, узлы на удалении 50–200 км от ближайшего асфальта. Последний отрезок почти всегда грунтовый или зимник.

Что мы выясняем до рейса

Вопрос по площадке	Зачем это нужно
Тип последнего участка: асфальт, грунт, зимник	Определяет машину: полуприцеп, короткий борт или перегрузка на вахтовку
Длина грунтового отрезка	Считаем время: по грунту 20–30 км/ч вместо 60–80
Наличие техники на площадке	Если крана и погрузчика нет — подаём манипулятор
Разворотная площадка у основания мачты	Автопоезду нужно 20–25 м на разворот, иначе заход задним ходом
Пропускной режим и допуски	Список людей и машин иногда готовится 1–3 суток
Связь на объекте	Чтобы водитель мог согласовать въезд, а не искать сеть
Кто принимает груз	Нужен человек с правом подписи и спецификацией на руках

Зимники и сезонность

Зимник открывается при устойчивом морозе и промерзании переправ, обычно с конца декабря по март–апрель в зависимости от региона. Это реально работающее окно: по зимнику автопоезд проходит туда, куда летом нет дороги вовсе. Ограничения тоже реальные — несущая способность переправы, разрешённая масса на участке, движение колоннами, закрытие трассы в пургу на 1–3 суток. Поэтому на зимних рейсах мы закладываем резерв по срокам и везём комплект одной машиной, а не растягиваем на три поставки: переоткрытие зимника никто не гарантирует.

В межсезонье, с распутицей, картина обратная: по грунтовке с размокшим основанием полуприцеп не идёт. Решения такие — выгрузка на твёрдом участке и подвоз техникой заказчика, короткая машина с повышенной проходимостью, либо сдвиг рейса на 1–2 недели до подсыхания дороги. О таком переносе лучше говорить заранее, чем вытаскивать застрявший автопоезд из колеи.

Разгрузка у основания мачты

Удобнее всего, когда груз снимается сразу на монтажную площадку у основания мачты, в раскладку по очереди монтажа: сначала то, что ставят первым.

Манипулятором

Самый рабочий вариант для площадки без техники. Что нужно: ровный участок под выносные опоры, подкладные щиты под аутригеры (на грунте и на свежей отсыпке опора без щита уходит вниз), свободная зона под поворот стрелы без воздушных линий. Пачки секций снимаем стропами за подкладки, по две точки, с оттяжкой — чтобы пачка не закрутилась и не ударила по фундаменту или по шкафу, который уже стоит. Барабан с кабелем снимаем за ось или траверсой, не стропом через щёки.

Краном или погрузчиком заказчика

Если на объекте есть кран или фронтальный погрузчик, разгрузка идёт быстрее, и машина не считает время работы крановой установки. Тогда важно согласовать окно: автопоезд, пришедший на площадку в 19:00, когда техника уже уехала, простоит до утра.

Руками

Руками разгружают только мелочовку, крепёж, антенны в упаковке и легкие траверсы. Секцию 6 м весом 600 кг и шкаф на 500 кг руками не снимают, и просить об этом водителя смысла нет.

Раскладка на площадке тоже имеет значение. Металлоконструкции кладём на подкладки, а не в грязь, фланцами от воды. Шкафы и аккумуляторы ставим на твёрдое, под укрытие или хотя бы на поддон. Антенны — отдельно, чтобы по ним не прошла техника. Мелкий крепёж передаём под роспись, а не оставляем у фундамента: именно он теряется в первую очередь.

Комплектность по спецификации — главное в этом рейсе

В перевозке оборудования связи потеря или подмена позиции обходится дороже, чем сам рейс. Монтажная бригада приезжает на площадку на 2–5 суток, и если не хватает тридцати анкерных болтов или одной траверсы, бригада уезжает ни с чем, а следующее окно — через неделю.

Поэтому порядок работы с комплектностью у нас жёсткий:

1. Спецификация до погрузки. Просим у отправителя перечень мест: что за позиция, сколько штук, в какой упаковке, какой вес. Без перечня грузить комплект на удалённую площадку — почти гарантированный спор на выгрузке.
2. Пересчёт мест на погрузке. Считаем грузовые места, а не болты: ящик, паллета, пачка, барабан, шкаф. Каждое место должно быть маркировано. Немаркированные ящики маркируем на месте.
3. Фотофиксация. Фотографируем загруженную платформу, каждую пачку и упаковку хрупких позиций. Это снимает вопросы о том, в каком виде груз уехал с завода.
4. Одна накладная на комплект. Все места перечисляются в документах. Если комплект собирается с двух-трёх складов, каждую погрузку фиксируем отдельно, а на объекте считаем по сводному перечню.
5. Приёмка по перечню на площадке. Считаем вместе с принимающим, прежде чем машина уедет. Расхождение фиксируем отметкой в документах сразу, на месте, с фото.
6. Осмотр хрупких позиций. Антенны и обтекатели вскрываем и осматриваем при приёмке, если упаковка имеет следы удара. Повреждение, найденное через неделю, уже не привяжешь к рейсу.

Отдельно просим обратить внимание на мелочь: талрепы, изоляторы, зажимы, комплект метизов на фланцевое соединение. Это 2% веса комплекта и 100% срыва монтажа при недостаче. Мы такие позиции собираем в один ящик, маркируем и передаём под роспись первым делом.

Сроки, стоимость и типичные ошибки

Из чего складывается цена

Фактор	Как влияет на расчёт
Плечо и обратный пробег	Основа ставки; на удалённые площадки обратный пустой пробег считается всегда
Тип машины	Манипулятор и телескопический полуприцеп дороже обычного борта
Длина позиций	Свыше 13,6 м — удлинение, негабарит, пропуск, скорость 50–60 км/ч
Грунтовый участок	Снижает скорость до 20–30 км/ч и добавляет сутки на коротком плече
Разгрузка манипулятором	Считается по времени работы крановой установки на площадке
Число точек погрузки	Сбор комплекта с двух складов — дополнительная погрузка и дополнительные сутки
Ожидание на площадке	Простой из-за отсутствия принимающего, техники или пропуска

Стоимость считаем по заявке: она зависит от плеча, типа машины и габарита самой длинной позиции. Для комплектов логика обычно «за рейс», а не за тонну, потому что вес комплекта редко загружает машину полностью — её загружает длина и объём.

Сроки на практике: внутри региона — 1 сутки, 500–800 км по асфальту — 1–2 суток, 1500 км — 3–4 суток. На негабаритную длину добавляем 3–12 рабочих суток на пропуск. На удалённую площадку с грунтовым отрезком 100–200 км — плюс сутки. На зимник — плюс резерв 1–3 суток на погодное окно.

Что чаще всего идёт не так

• Заказали машину по весу комплекта. «Всего 8 тонн, подойдёт десятитонник». А секции 12 м в десятитонник не входят по длине.
• Не указали самую длинную позицию. Приехал полуприцеп 13,6 м, а ферма 16 м. Рейс срывается на погрузке.
• Антенны уложили под металл. Самая дорогая ошибка комплекта: обтекатель под пачкой секций.
• Барабан не зафиксировали от прокатывания. Клинья и упоры обязательны, одного ремня мало.
• Аккумуляторы положили на бок. Нарушение положения и открытые клеммы рядом с металлом.
• Нет спецификации. На площадке невозможно понять, всё привезли или нет.
• Не предупредили о пропускном режиме. Машина стоит у шлагбаума, пока согласуют водителя.
• Нет техники и нет манипулятора. Груз снять некем, автопоезд ждёт или уезжает обратно.
• Не продумали разворот у мачты. Автопоезд зашёл, а выехать не может.
• Приняли груз без пересчёта. Недостача метизов обнаруживается в день монтажа.

Что прислать нам для расчёта

1. Длина, вес и количество самых крупных позиций: секции, фермы, трубостойки.
2. Число и диаметр барабанов с кабелем, вес каждого.
3. Количество антенн и габарит самой большой, тип упаковки.
4. Количество и вес шкафов, наличие аккумуляторных сборок.
5. Общий вес комплекта и число грузовых мест по спецификации.
6. Адрес погрузки, кто грузит и чем.
7. Адрес площадки, тип последнего участка, длина грунтового отрезка, фото подъезда.
8. Есть ли на площадке кран или погрузчик, нужен ли манипулятор.
9. Пропускной режим, окно работы, кто принимает груз.
10. Желаемая дата и допустимый сдвиг, если монтажная бригада приезжает по графику.

Частые вопросы

Секции мачты по 12 метров — нужен ли пропуск на негабарит?

Нет, если они полностью укладываются на полуприцеп 13,6 м и не выходят за габарит по ширине и высоте. Это обычный рейс. Пропуск нужен, когда позиции длиннее платформы и появляется свес за разрешённую длину автопоезда — тогда работаем на удлинённом или телескопическом полуприцепе и оформляем разрешение.

Можно ли везти антенны в том же рейсе, что и металлоконструкции?

Можно, но только отдельной зоной: антенны и обтекатели идут верхним ярусом или у кабины, в заводской упаковке, без груза сверху. Под пачку секций их не кладём никогда. Если комплект большой, мы часто разделяем его на две машины — металл на бортовой полуприцеп, хрупкое и оборудование в тентованную — и сводим их на площадке в один день.

Как перевозятся аккумуляторные блоки базовой станции?

В штатном положении, клеммами вверх, на паллете, с прокладками между моноблоками и отдельной стяжкой. Клеммы закрываем, чтобы ничего металлического на них не легло. Сверху на батареи груз не ставим. На длинных зимних плечах просим подтвердить у поставщика допустимый температурный диапазон транспортировки.

У нас на площадке нет крана. Чем разгружать?

Подаём манипулятор: машина привозит груз и сама снимает его у основания мачты. Нужен ровный участок под выносные опоры и подкладные щиты под аутригеры. Единственное ограничение — вылет стрелы: на 8–9 метрах манипулятор берёт существенно меньше паспортной грузоподъёмности, поэтому вес самой тяжёлой позиции мы считаем заранее.

Везёте ли вы на площадки по зимнику?

Да, в зимнее окно — обычно с конца декабря по март–апрель, по региону. Закладываем резерв 1–3 суток на погоду: при пурге участок могут закрыть. Комплект на такой объект стараемся довезти одной машиной, а не разбивать на несколько поставок, потому что второе окно может не открыться в нужный срок.

Что будет, если на площадке не хватает позиции из комплекта?

Поэтому мы и считаем места по спецификации дважды — на погрузке и на выгрузке, до отъезда машины. Если расхождение есть, делаем отметку в документах с описанием и фото прямо на площадке. Недостача, обнаруженная через неделю, уже не привязывается к рейсу, и восстановить картину невозможно.

Сколько стоит перевозка комплекта антенно-мачтового сооружения?

Считаем по заявке: цена зависит от плеча, типа машины и длины самой крупной позиции. Для комплектов логика обычно за рейс, а не за тонну, потому что машину загружает длина и объём, а не вес. Отдельно считаются пропуск на негабарит, работа манипулятора по времени и вторая точка погрузки.

Можно ли одной машиной забрать груз с двух складов?

Да, это частый сценарий: металлоконструкции с одного завода, оборудование базовой станции и кабель — со склада оператора. Каждую погрузку фиксируем отдельно с пересчётом мест, а на площадке считаем по сводному перечню. Вторая точка добавляет к рейсу от нескольких часов до суток в зависимости от расстояния между складами.
