Перевозка кунга: габарит, вес и крепление на платформе

Перевозка кунга почти всегда упирается в высоту, а не в вес. Сам кунг весит от 600 кг у лёгкого дачного модуля до 2,5 тонны у мастерской с оборудованием внутри — это посильно даже десятитоннику. Но высота корпуса 1,8-2,3 м плюс платформа бортового полуприцепа 1,3-1,5 м дают 3,3-3,8 м общей высоты, а лимит по дорогам — 4 м. Любая подкладка, усиленное основание или кунг на шасси выводят габарит за предел, и перевозка становится негабаритной: с разрешением, маршрутом и, при необходимости, сопровождением.

Цифры, от которых считаем. Классический кунг К-66 на базе ГАЗ-66 — длина около 3,3 м, ширина 2,15 м, высота 1,8 м, вес 600-800 кг. Кунг КМ-131 от ЗИЛ-131 — длина 4,3-4,5 м, ширина 2,3-2,4 м, высота 1,9-2,0 м, вес 1,1-1,5 тонны. Современные жилые и мастерские модули делают длиной 4-6 м, шириной 2,4-2,5 м, высотой 2,2-2,3 м, вес 1,5-2,5 тонны, а с внутренней отделкой, печью и мебелью — до 3 тонн. Пустой кунг без шасси и оборудования — это просто большая лёгкая коробка, и главная проблема в ней именно парусность и габарит.

Везут кунг тремя способами. Бортовой полуприцеп или длинномер подходит для корпуса шириной до 2,5 м и высотой до 2,2 м, когда суммарно укладываемся в 4 м. Низкорамный трал с высотой платформы 0,85-1,1 м берёт кунги высотой до 2,8-2,9 м без превышения лимита и используется, когда кунг стоит на шасси или на раме с колёсами. Манипулятор с кузовом 6-7 м и стрелой 3-7 тонн — универсальное решение для коротких плеч: он и грузит сам, и везёт, не требуя крана на точках.

Мы в «100% Позитиff» возим кунги и как разовую задачу (снять с грузовика, перевезти на дачу, поставить на блоки), и как серийные поставки модулей на объекты. У нас свой автопарк и партнёры в регионах, поэтому под кунг подбирается машина по фактическому габариту, а не «что было свободно». Ниже — что именно меняет цену и сроки: габарит, точки строповки, крепление и оформление негабарита.

Что такое кунг и какие они бывают

Кунг — это цельнометаллический или каркасно-панельный кузов-фургон, который ставится на шасси грузового автомобиля или снимается и используется как отдельный модуль. Название пришло из армейской техники, но сегодня кунгами называют и бытовки на базе старых кузовов, и новые жилые модули.

Армейские кунги на базе советских шасси

К-66 (под ГАЗ-66), КМ-131 и К-131 (под ЗИЛ-131), К-4310 (под КамАЗ-4310), КУНГ-1М. Каркас из деревянного бруса с металлической обшивкой, утепление пенопластом или минватой, толщина стены 50-80 мм. Вес 600 кг - 1,6 тонны в зависимости от модели и сохранности. Эти кунги чаще всего и перевозят: их снимают со списанной техники и ставят под дачу, мастерскую, пост охраны или гараж для инструмента.

Современные жилые модули и бытовки-кунги

Сварной металлокаркас, сэндвич-панели или профлист с утеплителем, окна, дверь, иногда электрика и печь. Длина 4-6 м, ширина 2,4-2,5 м, высота 2,2-2,5 м. Вес 1,5-2,5 тонны пустого, до 3 тонн с отделкой и мебелью. У таких модулей обычно есть штатные проушины под строповку в четырёх верхних углах — это сильно упрощает погрузку.

Кунги-мастерские и специализированные

Внутри верстак, тиски, стеллажи, иногда станок, сварочник или компрессор. Вес с начинкой 2-3 тонны. При перевозке такой кунг везут только с закреплённым содержимым: незакреплённый верстак на торможении уходит в переднюю стенку и выламывает её изнутри. Мелочь из ящиков вынимается или ящики стягиваются стретчем.

Кунг на шасси и кунг без шасси

Это два разных груза, и путать их нельзя.

• Кунг без шасси — голый корпус, который лежит на подставках или на земле. Габарит равен габариту корпуса, вес 600 кг - 3 тонны, грузится краном или манипулятором за верхние точки, едет на бортовом полуприцепе или в кузове манипулятора.
• Кунг на шасси — корпус, стоящий на раме грузовика, на прицепной тележке или на собственных колёсах. Общая высота вырастает на 1,0-1,4 м, вес прибавляет от 1,5 до 4 тонн. Такой объект везут тралом как технику, часто своим ходом загоняя на платформу, либо грузят краном за раму, а не за корпус.

Тип кунга	Длина	Ширина	Высота	Вес	Чем везём
К-66 (ГАЗ-66)	3,2-3,5 м	2,1-2,2 м	1,8 м	600-800 кг	Манипулятор, бортовой
КМ-131 (ЗИЛ-131)	4,3-4,5 м	2,3-2,4 м	1,9-2,0 м	1,1-1,5 т	Манипулятор, бортовой полуприцеп
К-4310 (КамАЗ)	5,0-5,5 м	2,4-2,5 м	2,0-2,2 м	1,5-2,0 т	Бортовой полуприцеп, трал
Жилой модуль новый	4,0-6,0 м	2,4-2,5 м	2,2-2,5 м	1,5-3,0 т	Трал низкорамный, бортовой
Кунг-мастерская с оснасткой	4,0-6,0 м	2,4-2,5 м	2,2-2,4 м	2,0-3,0 т	Трал, манипулятор 7 т
Кунг на шасси или тележке	5,0-8,0 м	2,5 м	3,2-3,7 м общая	4,0-8,0 т	Трал низкорамный

Почему кунг почти всегда негабарит по высоте

Предельная высота транспортного средства с грузом на дорогах общего пользования — 4 м от поверхности дороги. Эта цифра не договорная: под неё строятся путепроводы, навесы АЗС, контактные сети и въезды. Считается она не от пола кузова, а от асфальта.

Арифметика простая. Высота грузовой платформы:

• низкорамный трал — 0,85-1,1 м;
• трал обычный, негабаритная площадка — 1,1-1,3 м;
• бортовой полуприцеп — 1,3-1,5 м;
• кузов манипулятора или бортового грузовика — 1,2-1,4 м.

Добавляем кунг. Корпус 1,9 м на бортовом полуприцепе 1,4 м даёт 3,3 м — проходим спокойно. Модуль 2,3 м на том же полуприцепе — 3,7 м, проходим, но уже впритык, и любая подкладка под основание добавляет ещё 10-20 см. Модуль 2,5 м плюс 1,4 м даёт 3,9 м — формально в лимите, фактически на грани, и такой рейс мы ставим на низкорамник. Кунг на шасси общей высотой 3,4 м на трале 1,0 м — это 4,4 м, и это уже однозначный негабарит с разрешением и маршрутом.

По ширине ситуация мягче. Лимит 2,55 м, кунги укладываются в 2,1-2,5 м, то есть в габарит проходят. Но если на корпусе есть выступающие элементы — лестница, наружный шкаф, кондиционер, антенные крепления, — ширина легко уходит за 2,55 м. Такие элементы либо снимают, либо считают негабаритом по ширине.

Когда габарит превышен, рейс идёт как перевозка негабаритных грузов: оформляется спецразрешение, согласуется маршрут с обходом низких путепроводов, при необходимости выделяется машина прикрытия. Оформление занимает от нескольких дней до двух недель в зависимости от маршрута, и это нужно закладывать в срок заранее, а не за день до погрузки.

Погрузка: краном, манипулятором, своим ходом

Строповка за верхние точки

Кунг поднимают за четыре верхние угловые точки. У армейских кунгов это усиленные уголки каркаса или штатные рым-болты, у современных модулей — заводские проушины. Критичное правило: стропить нужно за силовые элементы, а не за обшивку. Металлический лист толщиной 1-1,5 мм рвётся под нагрузкой 1,5 тонны как бумага, а деревянный брус каркаса у старого кунга может быть гнилым изнутри при целой краске снаружи.

Перед подъёмом мы осматриваем точки строповки: простукиваем брус рядом с уголком, смотрим на коррозию проушин, проверяем, не вырваны ли болты. Если силовых точек нет или им нельзя доверять, кунг поднимают на стропах снизу — заводят два-четыре мягких текстильных стропа под основание, с распорками-траверсами сверху, чтобы стропы не сжали стенки. Это медленнее, но безопаснее.

Что делают стропы без траверсы

Четыре стропа, сведённые в одну точку над кунгом, работают не только вверх, но и внутрь. Корпус шириной 2,4 м при угле строп 45 градусов получает боковое сжатие в сотни килограммов на стенку. У модуля из сэндвич-панели это вмятины и разошедшиеся швы, у старого кунга — треснувшая обшивка по углам. Поэтому на кунги ставят траверсу или удлиняют стропы так, чтобы угол между ними был не больше 60 градусов.

Манипулятор

Для кунга весом до 2,5-3 тонн и плеча до 200-300 км манипулятор — самое выгодное решение. Перевозки манипулятором снимают потребность в кране на обеих точках: машина сама поднимает кунг с земли или с шасси, ставит себе в кузов, везёт и выгружает в нужном месте — хоть на бетонные блоки, хоть на подготовленное основание. Ограничение — вылет стрелы: при 7 тоннах на минимальном вылете на 5-6 метрах остаётся 1,5-2 тонны. Это значит, что подъехать нужно близко, а не поднимать кунг через забор на 8 метров.

Кунг на шасси своим ходом

Если кунг стоит на исправном шасси и машина на ходу, её заезжают на низкорамный трал по аппарелям. Это быстрее и дешевле крановой погрузки. Если шасси не на ходу, применяется лебёдка трала. Колёса после заезда фиксируются башмаками, а сам автомобиль крепится цепями за раму в четырёх точках. Такой рейс идёт по правилам перевозки тралом.

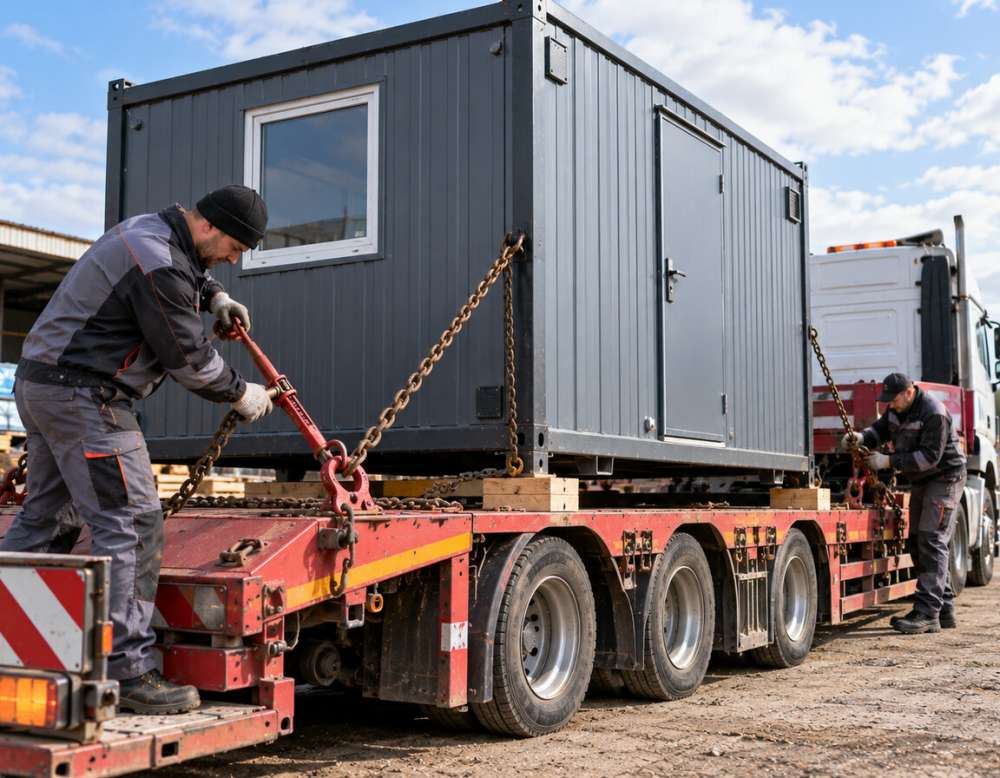

Крепление кунга на платформе

Кунг — груз лёгкий по отношению к своей площади, с большой парусностью и высоким центром тяжести. Он не продавливает платформу весом, он норовит сдвинуться и опрокинуться. Поэтому схема крепления другая, чем у станка или бетонного блока.

1. Подкладки. Под основание кладут брус 100×100 мм или 150×150 мм поперёк платформы, минимум в трёх местах: под переднюю стенку, под середину и под заднюю. Брус выравнивает нагрузку, не даёт основанию играть на неровностях и позволяет потом завести стропы на выгрузке. Каждая подкладка добавляет 10-15 см к общей высоте — это учитывается при расчёте габарита.
2. Крепление за раму, а не за корпус. Ремни и цепи заводятся за силовое основание кунга или за раму шасси. Стяжка поверх крыши прижимает корпус и мнёт кровлю, особенно у модулей с сэндвич-панелями.
3. Четыре точки минимум, крест-накрест. Две стяжки вперёд-вниз, две назад-вниз: они держат груз при разгоне и при торможении. Плюс поперечные, если кунг уже платформы и может ездить вбок.
4. Упоры спереди. При экстренном торможении вперёд уходит весь вес. Передний упор — это либо коник платформы, либо прибитый брус, либо распорка в борт.
5. Защита углов. Под ремень на угол кунга ставится уголок-протектор или кусок бруса. Текстильный ремень с натягом в 2-3 тонны режет кромку обшивки за один рейс.
6. Двери и окна. Дверь закрывается на замок или прихватывается проволокой, створки окон фиксируются. Распахнувшаяся на ходу дверь — это и габарит по ширине, и сорванные петли.

Внутреннее содержимое закрепляется отдельно. Если внутри верстак, стеллаж, печь или бак, они должны стоять на болтах или быть привязаны. Любой незакреплённый предмет весом от 30 кг внутри кунга при торможении превращается в таран по внутренней обшивке.

Оформление негабарита и выбор маршрута

Если по расчёту высота или ширина выходит за лимит, порядок работы такой.

• Точный обмер. Мы измеряем кунг по крайним точкам: с выступами, вентиляцией, лестницей, антенными кронштейнами. Прибавляем высоту платформы и подкладок. Ошибка в 10 см на этапе расчёта превращается в остановленный рейс перед путепроводом.
• Разрешение. На превышение габарита оформляется специальное разрешение с привязкой к конкретному маршруту, машине и грузу. Срок оформления — от нескольких дней до двух недель, зависит от маршрута и количества согласующих дорожных организаций.
• Маршрут. Строится с обходом низких путепроводов, тоннелей, контактных сетей и мостов с ограничением по нагрузке. Нередко он длиннее прямого на 15-40 процентов — это нормально и закладывается в срок и стоимость.
• Сопровождение. При существенном превышении габарита назначается машина прикрытия, при большом — сопровождение. Необходимость определяется параметрами груза и маршрутом.
• Скорость и время суток. Негабаритный рейс идёт медленнее обычного и иногда только в определённые часы. Срок доставки увеличивается в 1,5-2 раза против обычного рейса на том же плече.

Самый частый способ сэкономить на оформлении — уменьшить высоту. Поменять бортовой полуприцеп на низкорамный трал означает выиграть 40-60 см и часто уложиться в 4 м без разрешения. Второй способ — снять с кунга то, что торчит: лестницу, короб вентиляции, наружные кронштейны. Иногда 12 см решают вопрос.

Площадка погрузки и выгрузки

Кунг выгружают не на склад с рампой, а чаще всего на участок, на объект или в поле. Отсюда отдельный список того, что проверяется до выезда машины.

Подъезд

Полуприцеп длиной 13,6 м требует радиуса разворота и прямого участка для манёвра. Если на участок ведёт узкая грунтовка с поворотом в 90 градусов между забором и деревом, фура туда не зайдёт — нужен манипулятор или короткий бортовой. Это выясняется по фото и описанию заранее, а не по приезду.

Грунт

Машина с кунгом на борту весит 15-25 тонн. Размокший грунт, свежая отсыпка, газон после дождя — верный способ сесть на мосты и вызывать трактор. Для выгрузки манипулятором с выносными опорами нужна твёрдая площадка: под лапы подкладываются щиты, иначе опора уходит в грунт и машина кренится вместе со стрелой.

Основание под кунг

Кунг ставят на бетонные блоки, на брус, на сваи или на подготовленную подушку. Основание готовит заказчик до приезда машины. Опоры ставятся под силовые элементы каркаса: минимум по четырём углам, для модулей длиной 6 м — ещё две-три точки посередине. Кунг, поставленный на две опоры по краям, со временем прогибается по середине пола.

Провода и ветки

Стрела манипулятора поднимается на 8-12 метров. Воздушная линия над участком, ветки деревьев, карниз дома — всё это ограничивает работу и иногда делает выгрузку в задуманной точке невозможной. Фотографии места с указанием, где именно должен встать кунг, снимают 90 процентов таких сюрпризов.

Сроки и что влияет на стоимость

• Габарит. Укладываемся в 4 м по высоте и 2,55 м по ширине — обычный рейс. Выходим за предел — добавляются разрешение, маршрут, иногда сопровождение, и стоимость растёт существенно.
• Тип машины. Манипулятор дороже бортового за километр, но дешевле связки «бортовой плюс кран на двух точках». Трал дороже бортового, но позволяет не оформлять негабарит.
• Погрузка. Своим ходом по аппарелям дешевле крановой. Крановая на обеих точках означает заказ крана дважды.
• Расстояние и доступность. По городу и области рейс укладывается в день. Межгород — 1-3 дня для обычного габарита, 3-10 дней для негабарита с учётом оформления.
• Состояние кунга. Старый корпус без надёжных точек строповки требует траверсы и строповки снизу — это дольше и дороже.

Для точного расчёта нам нужны: длина, ширина и высота кунга по крайним точкам, примерный вес, есть ли шасси, есть ли проушины, адреса погрузки и выгрузки с описанием подъезда и фото места. По этим данным мы называем машину, схему погрузки, срок и цену.

Частые вопросы

Сколько весит кунг и какая машина нужна?

Кунг К-66 весит 600-800 кг, КМ-131 от ЗИЛ-131 — 1,1-1,5 тонны, современный жилой модуль 4-6 м — 1,5-2,5 тонны, кунг-мастерская с оснасткой до 3 тонн. По весу хватает манипулятора на 5-7 тонн или бортового полуприцепа. Решающим фактором оказывается не вес, а высота: корпус 2,2-2,5 м на платформе 1,3-1,5 м подходит к пределу в 4 м.

Нужно ли разрешение на перевозку кунга?

Нужно, если суммарная высота машины с кунгом превышает 4 м или ширина превышает 2,55 м. Кунг высотой 1,8-2,0 м на бортовом полуприцепе в лимит укладывается. Модуль 2,3-2,5 м и любой кунг на шасси в лимит обычно не входят, и рейс оформляется как негабаритный, с разрешением и согласованным маршрутом.

Можно ли перевезти кунг вместе с шасси?

Да, это частый вариант: кунг на раме грузовика или на тележке заезжает на низкорамный трал своим ходом или затягивается лебёдкой. Общая высота при этом вырастает до 3,2-3,7 м и вместе с платформой трала почти всегда даёт негабарит. Крепление идёт цепями за раму в четырёх точках, колёса фиксируются башмаками.

За что стропить кунг при погрузке краном?

Только за силовые элементы: штатные рым-болты, усиленные угловые узлы каркаса или заводские проушины. Стропить за обшивку нельзя, лист 1-1,5 мм рвётся под нагрузкой. Если надёжных точек нет, кунг поднимают текстильными стропами снизу с траверсой, чтобы боковое сжатие не смяло стенки.

Сколько стоит перевозка кунга манипулятором?

Стоимость складывается из подачи машины, километража, времени работы стрелы на погрузке и выгрузке и сложности доступа. Манипулятор выгоден на плечах до 200-300 км и при весе кунга до 3 тонн, потому что заменяет кран на двух точках. Для расчёта нужны габариты, вес, адреса и фото мест погрузки и выгрузки.

Можно ли везти кунг с вещами и оборудованием внутри?

Можно, если всё внутри закреплено. Верстак, стеллаж, печь или бак должны стоять на болтах или быть притянуты стяжками, ящики — стянуты стретчем, мелочь лучше вынуть. Незакреплённый предмет весом от 30 кг при торможении выламывает внутреннюю обшивку и переднюю стенку. Вес содержимого прибавляется к весу кунга и учитывается при выборе машины.

Что подготовить на участке до приезда машины?

Твёрдый подъезд с местом для манёвра, площадку под выносные опоры манипулятора (под лапы подкладываются щиты), готовое основание под кунг — блоки, брус или сваи по четырём углам и ещё по две-три точки для модуля длиной 6 м. Проверить, нет ли над точкой выгрузки проводов и веток: стрела поднимается на 8-12 метров.

Сколько занимает перевозка кунга в другой регион?

По городу и области — один день. Межгород в габарите — 1-3 дня в зависимости от плеча. Негабаритный рейс требует оформления разрешения, это от нескольких дней до двух недель, плюс сам рейс идёт медленнее и по согласованному маршруту, который бывает длиннее прямого на 15-40 процентов.
